Спосіб розтрубного з’єднання двостінних пластмасових труб

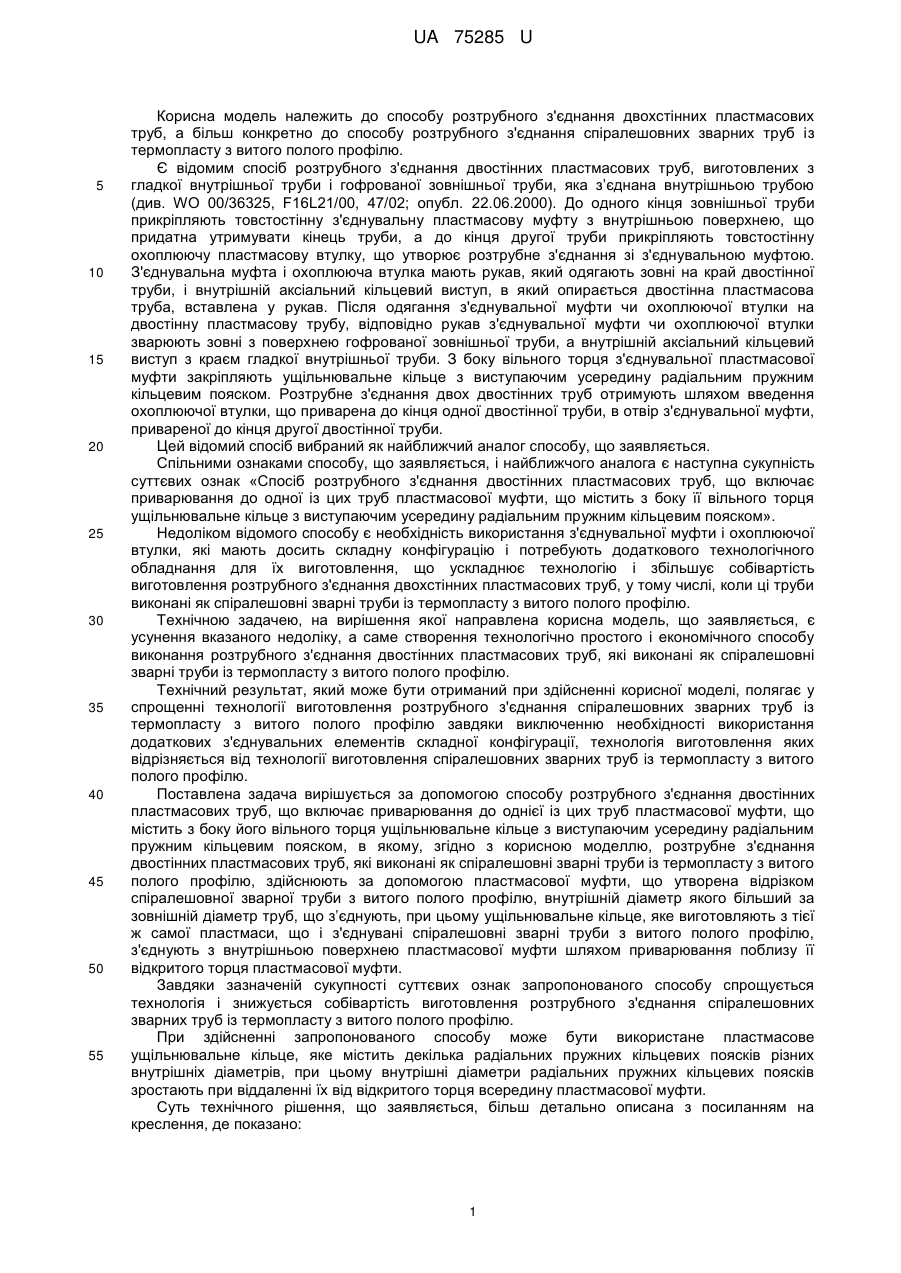

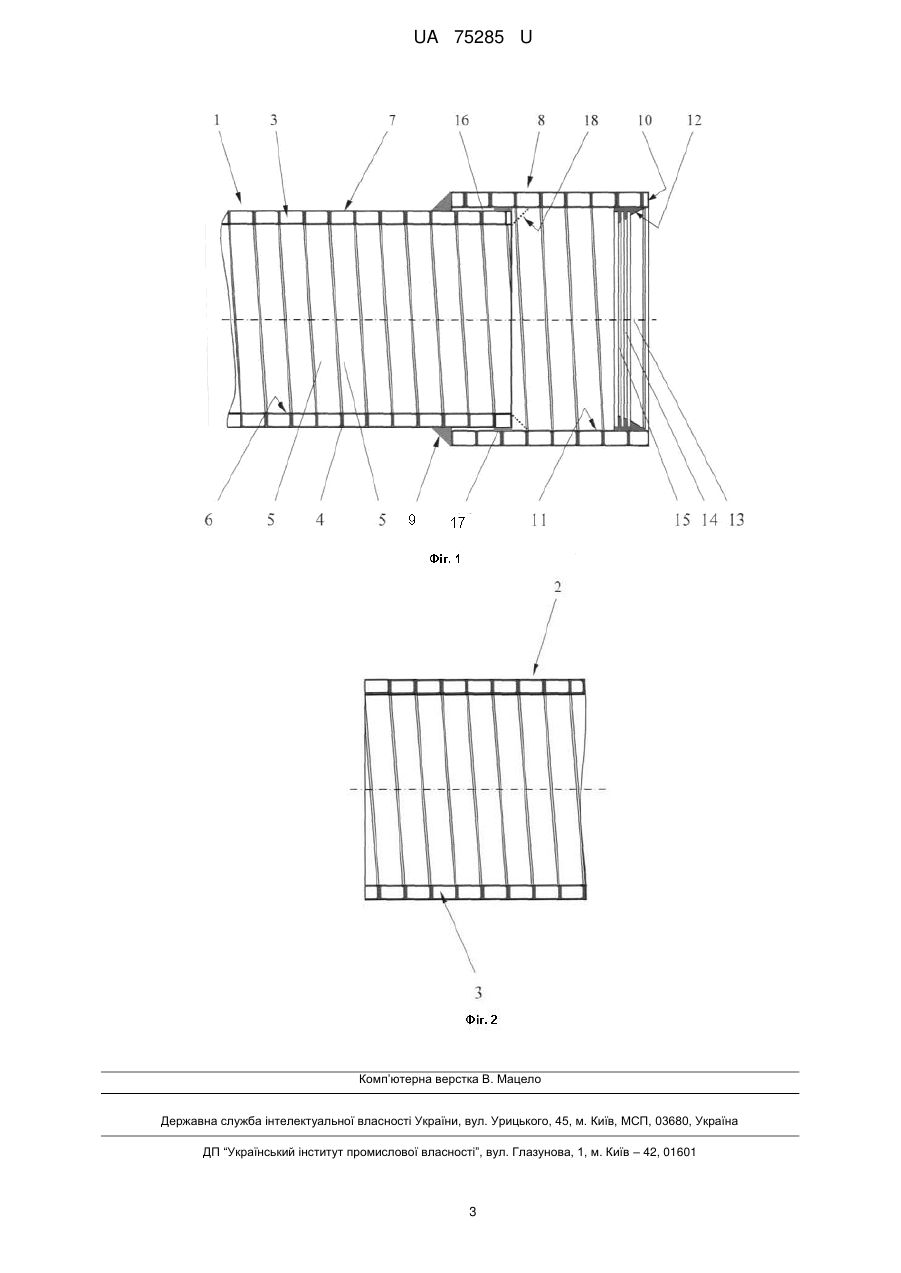

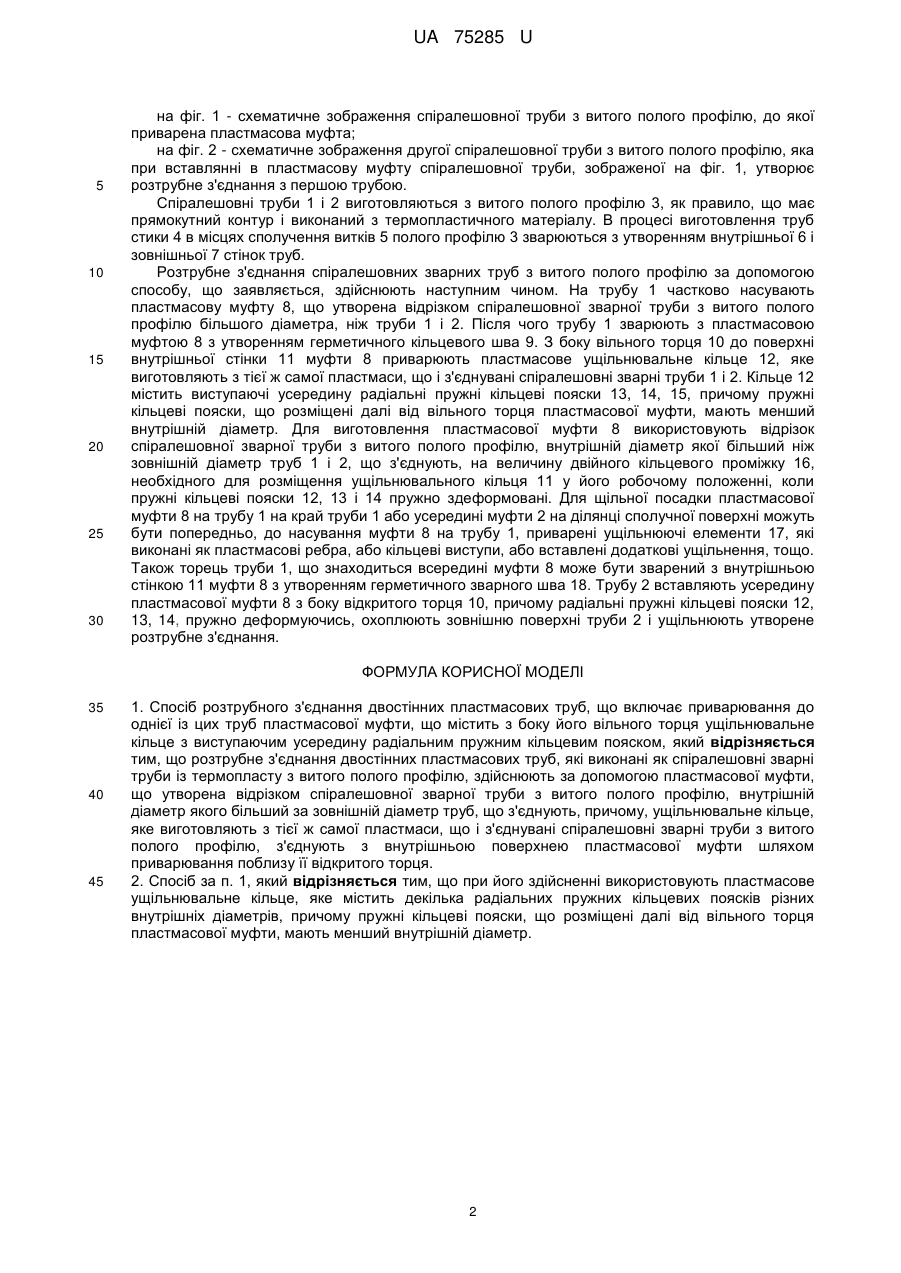

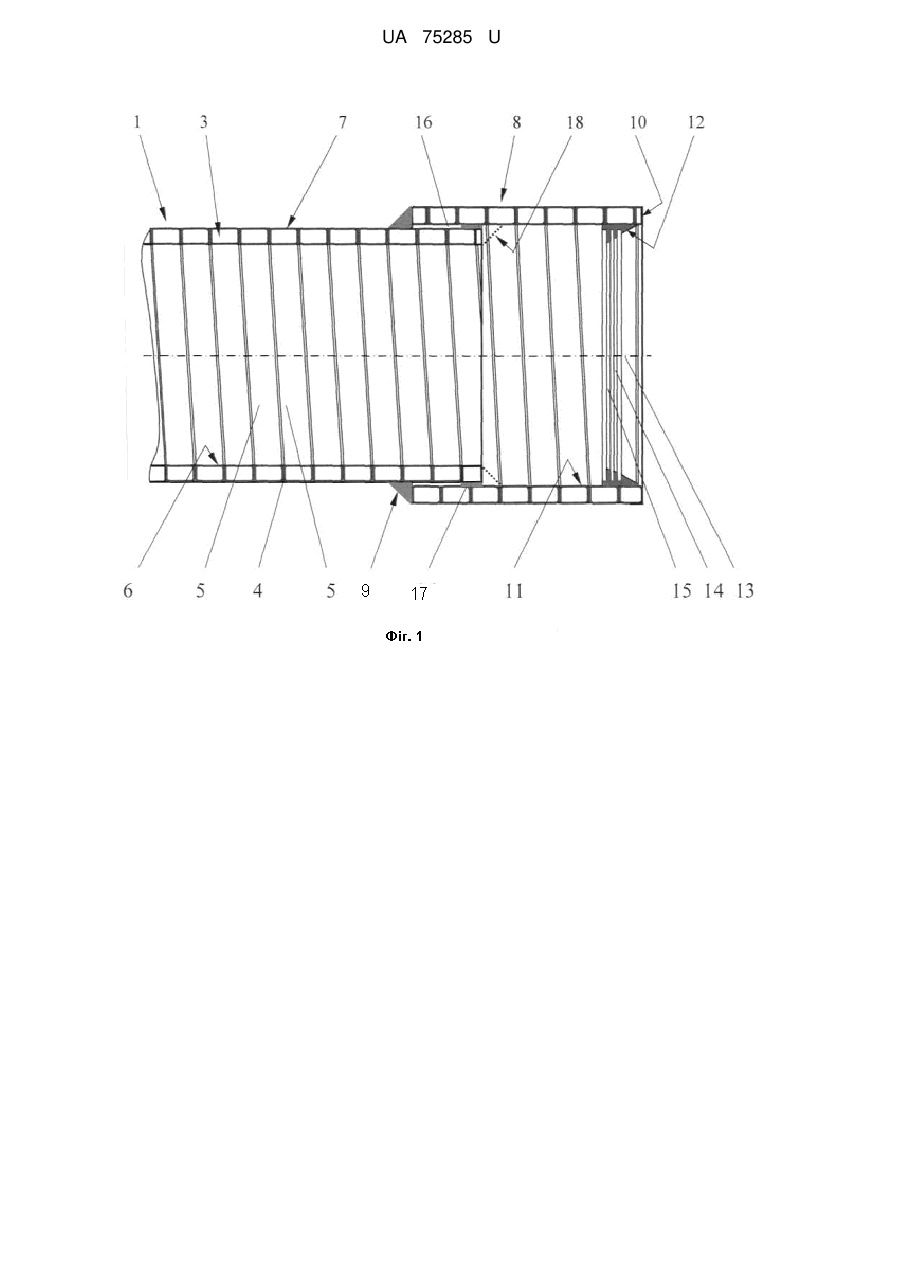

Реферат: Спосіб розтрубного з'єднання двостінних пластмасових труб включає приварювання до однієї із цих труб пластмасової муфти, що містить з боку його вільного торця ущільнювальне кільце з виступаючим усередину радіальним пружним кільцевим пояском. Розтрубне з'єднання двостінних пластмасових труб, які виконані як спіралешовні зварні труби із термопласту з витого полого профілю, здійснюють за допомогою пластмасової муфти, що утворена відрізком спіралешовної зварної труби з витого полого профілю, внутрішній діаметр якого більший за зовнішній діаметр труб, що з'єднують. При цьому, ущільнювальне кільце, яке виготовляють з тієї ж самої пластмаси, що і з'єднувані спіралешовні зварні труби з витого полого профілю, з'єднують з внутрішньою поверхнею пластмасової муфти шляхом приварювання поблизу її відкритого торця. UA 75285 U (54) СПОСІБ РОЗТРУБНОГО З'ЄДНАННЯ ДВОСТІННИХ ПЛАСТМАСОВИХ ТРУБ UA 75285 U UA 75285 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способу розтрубного з'єднання двохстінних пластмасових труб, а більш конкретно до способу розтрубного з'єднання спіралешовних зварних труб із термопласту з витого полого профілю. Є відомим спосіб розтрубного з'єднання двостінних пластмасових труб, виготовлених з гладкої внутрішньої труби і гофрованої зовнішньої труби, яка з’єднана внутрішньою трубою (див. WO 00/36325, F16L21/00, 47/02; опубл. 22.06.2000). До одного кінця зовнішньої труби прикріпляють товстостінну з'єднувальну пластмасову муфту з внутрішньою поверхнею, що придатна утримувати кінець труби, а до кінця другої труби прикріпляють товстостінну охоплюючу пластмасову втулку, що утворює розтрубне з'єднання зі з'єднувальною муфтою. З'єднувальна муфта і охоплююча втулка мають рукав, який одягають зовні на край двостінної труби, і внутрішній аксіальний кільцевий виступ, в який опирається двостінна пластмасова труба, вставлена у рукав. Після одягання з'єднувальної муфти чи охоплюючої втулки на двостінну пластмасову трубу, відповідно рукав з'єднувальної муфти чи охоплюючої втулки зварюють зовні з поверхнею гофрованої зовнішньої труби, а внутрішній аксіальний кільцевий виступ з краєм гладкої внутрішньої труби. З боку вільного торця з'єднувальної пластмасової муфти закріпляють ущільнювальне кільце з виступаючим усередину радіальним пружним кільцевим пояском. Розтрубне з'єднання двох двостінних труб отримують шляхом введення охоплюючої втулки, що приварена до кінця одної двостінної труби, в отвір з'єднувальної муфти, привареної до кінця другої двостінної труби. Цей відомий спосіб вибраний як найближчий аналог способу, що заявляється. Спільними ознаками способу, що заявляється, і найближчого аналога є наступна сукупність суттєвих ознак «Спосіб розтрубного з'єднання двостінних пластмасових труб, що включає приварювання до одної із цих труб пластмасової муфти, що містить з боку її вільного торця ущільнювальне кільце з виступаючим усередину радіальним пружним кільцевим пояском». Недоліком відомого способу є необхідність використання з'єднувальної муфти і охоплюючої втулки, які мають досить складну конфігурацію і потребують додаткового технологічного обладнання для їх виготовлення, що ускладнює технологію і збільшує собівартість виготовлення розтрубного з'єднання двохстінних пластмасових труб, у тому числі, коли ці труби виконані як спіралешовні зварні труби із термопласту з витого полого профілю. Технічною задачею, на вирішення якої направлена корисна модель, що заявляється, є усунення вказаного недоліку, а саме створення технологічно простого і економічного способу виконання розтрубного з'єднання двостінних пластмасових труб, які виконані як спіралешовні зварні труби із термопласту з витого полого профілю. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у спрощенні технології виготовлення розтрубного з'єднання спіралешовних зварних труб із термопласту з витого полого профілю завдяки виключенню необхідності використання додаткових з'єднувальних елементів складної конфігурації, технологія виготовлення яких відрізняється від технології виготовлення спіралешовних зварних труб із термопласту з витого полого профілю. Поставлена задача вирішується за допомогою способу розтрубного з'єднання двостінних пластмасових труб, що включає приварювання до однієї із цих труб пластмасової муфти, що містить з боку його вільного торця ущільнювальне кільце з виступаючим усередину радіальним пружним кільцевим пояском, в якому, згідно з корисноюмоделлю, розтрубне з'єднання двостінних пластмасових труб, які виконані як спіралешовні зварні труби із термопласту з витого полого профілю, здійснюють за допомогою пластмасової муфти, що утворена відрізком спіралешовної зварної труби з витого полого профілю, внутрішній діаметр якого більший за зовнішній діаметр труб, що з’єднують, при цьому ущільнювальне кільце, яке виготовляють з тієї ж самої пластмаси, що і з'єднувані спіралешовні зварні труби з витого полого профілю, з'єднують з внутрішньою поверхнею пластмасової муфти шляхом приварювання поблизу її відкритого торця пластмасової муфти. Завдяки зазначеній сукупності суттєвих ознак запропонованого способу спрощується технологія і знижується собівартість виготовлення розтрубного з'єднання спіралешовних зварних труб із термопласту з витого полого профілю. При здійсненні запропонованого способу може бути використане пластмасове ущільнювальне кільце, яке містить декілька радіальних пружних кільцевих поясків різних внутрішніх діаметрів, при цьому внутрішні діаметри радіальних пружних кільцевих поясків зростають при віддаленні їх від відкритого торця всередину пластмасової муфти. Суть технічного рішення, що заявляється, більш детально описана з посиланням на креслення, де показано: 1 UA 75285 U 5 10 15 20 25 30 на фіг. 1 - схематичне зображення спіралешовної труби з витого полого профілю, до якої приварена пластмасова муфта; на фіг. 2 - схематичне зображення другої спіралешовної труби з витого полого профілю, яка при вставлянні в пластмасову муфту спіралешовної труби, зображеної на фіг. 1, утворює розтрубне з'єднання з першою трубою. Спіралешовні труби 1 і 2 виготовляються з витого полого профілю 3, як правило, що має прямокутний контур і виконаний з термопластичного матеріалу. В процесі виготовлення труб стики 4 в місцях сполучення витків 5 полого профілю 3 зварюються з утворенням внутрішньої 6 і зовнішньої 7 стінок труб. Розтрубне з'єднання спіралешовних зварних труб з витого полого профілю за допомогою способу, що заявляється, здійснюють наступним чином. На трубу 1 частково насувають пластмасову муфту 8, що утворена відрізком спіралешовної зварної труби з витого полого профілю більшого діаметра, ніж труби 1 і 2. Після чого трубу 1 зварюють з пластмасовою муфтою 8 з утворенням герметичного кільцевого шва 9. З боку вільного торця 10 до поверхні внутрішньої стінки 11 муфти 8 приварюють пластмасове ущільнювальне кільце 12, яке виготовляють з тієї ж самої пластмаси, що і з'єднувані спіралешовні зварні труби 1 і 2. Кільце 12 містить виступаючі усередину радіальні пружні кільцеві пояски 13, 14, 15, причому пружні кільцеві пояски, що розміщені далі від вільного торця пластмасової муфти, мають менший внутрішній діаметр. Для виготовлення пластмасової муфти 8 використовують відрізок спіралешовної зварної труби з витого полого профілю, внутрішній діаметр якої більший ніж зовнішній діаметр труб 1 і 2, що з'єднують, на величину двійного кільцевого проміжку 16, необхідного для розміщення ущільнювального кільця 11 у його робочому положенні, коли пружні кільцеві пояски 12, 13 і 14 пружно здеформовані. Для щільної посадки пластмасової муфти 8 на трубу 1 на край труби 1 або усередині муфти 2 на ділянці сполучної поверхні можуть бути попередньо, до насування муфти 8 на трубу 1, приварені ущільнюючі елементи 17, які виконані як пластмасові ребра, або кільцеві виступи, або вставлені додаткові ущільнення, тощо. Також торець труби 1, що знаходиться всередині муфти 8 може бути зварений з внутрішньою стінкою 11 муфти 8 з утворенням герметичного зварного шва 18. Трубу 2 вставляють усередину пластмасової муфти 8 з боку відкритого торця 10, причому радіальні пружні кільцеві пояски 12, 13, 14, пружно деформуючись, охоплюють зовнішню поверхні труби 2 і ущільнюють утворене розтрубне з'єднання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Спосіб розтрубного з'єднання двостінних пластмасових труб, що включає приварювання до однієї із цих труб пластмасової муфти, що містить з боку його вільного торця ущільнювальне кільце з виступаючим усередину радіальним пружним кільцевим пояском, який відрізняється тим, що розтрубне з'єднання двостінних пластмасових труб, які виконані як спіралешовні зварні труби із термопласту з витого полого профілю, здійснюють за допомогою пластмасової муфти, що утворена відрізком спіралешовної зварної труби з витого полого профілю, внутрішній діаметр якого більший за зовнішній діаметр труб, що з'єднують, причому, ущільнювальне кільце, яке виготовляють з тієї ж самої пластмаси, що і з'єднувані спіралешовні зварні труби з витого полого профілю, з'єднують з внутрішньою поверхнею пластмасової муфти шляхом приварювання поблизу її відкритого торця. 2. Спосіб за п. 1, який відрізняється тим, що при його здійсненні використовують пластмасове ущільнювальне кільце, яке містить декілька радіальних пружних кільцевих поясків різних внутрішніх діаметрів, причому пружні кільцеві пояски, що розміщені далі від вільного торця пластмасової муфти, мають менший внутрішній діаметр. 2 UA 75285 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
