Спосіб з’єднання спіралешовних труб з витого полого профілю

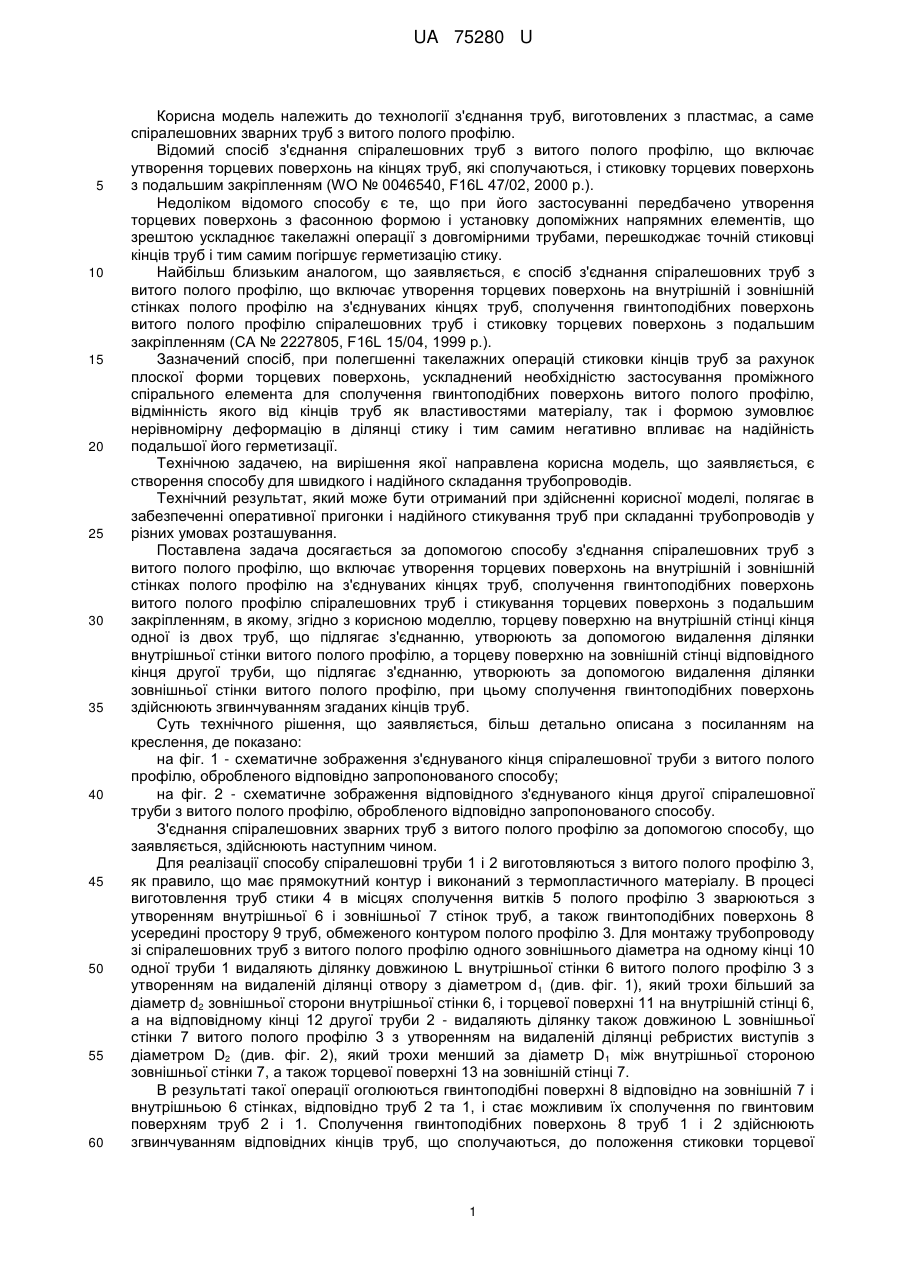

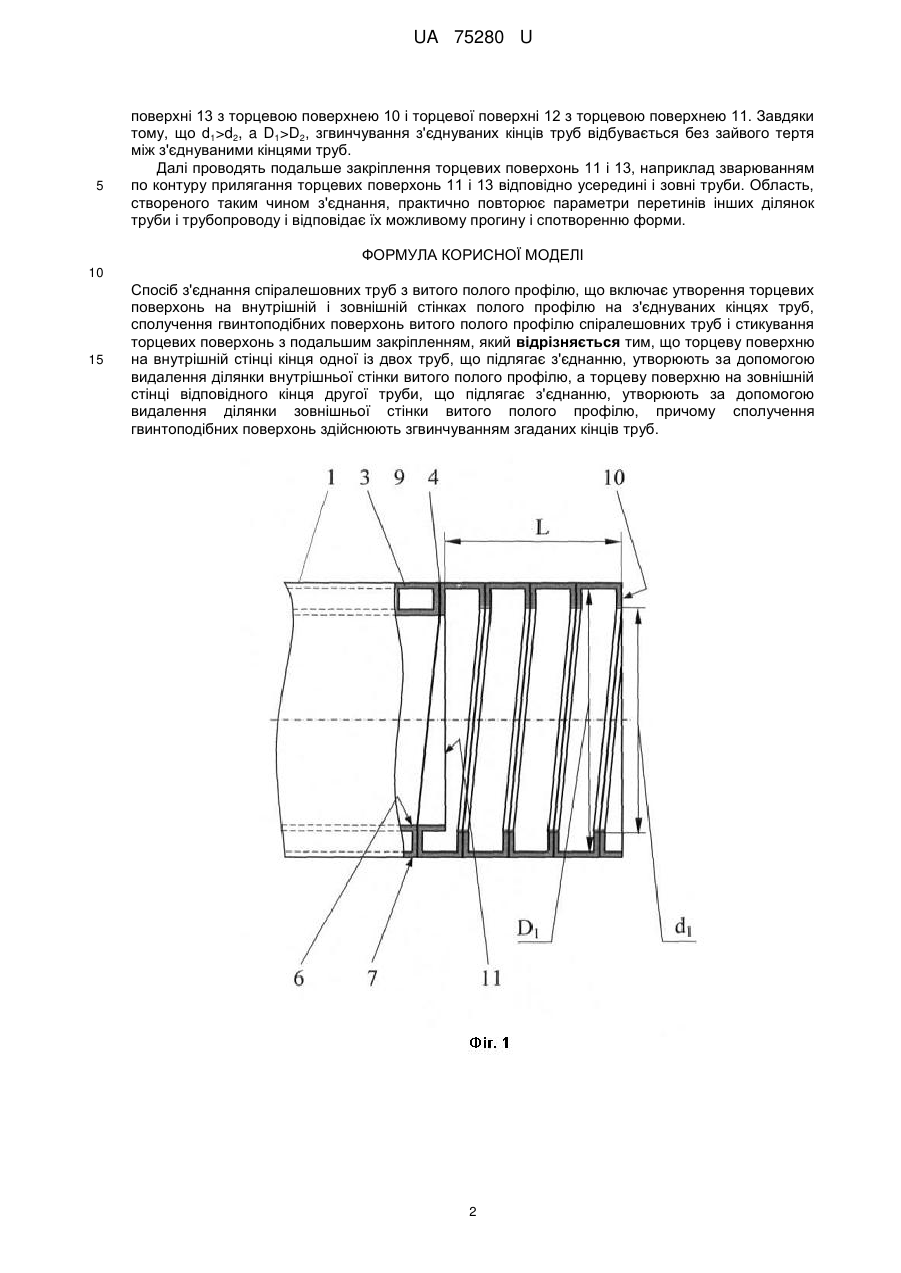

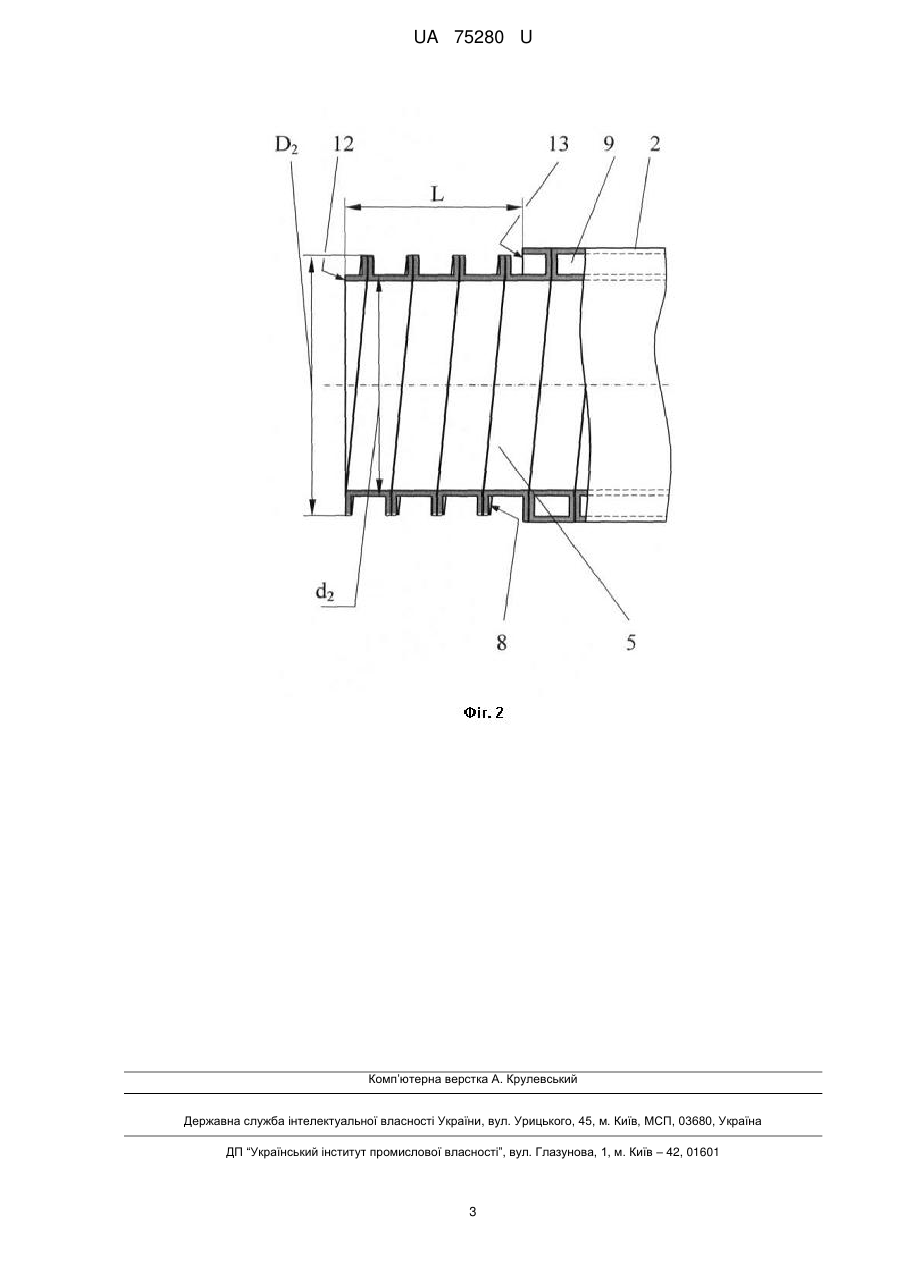

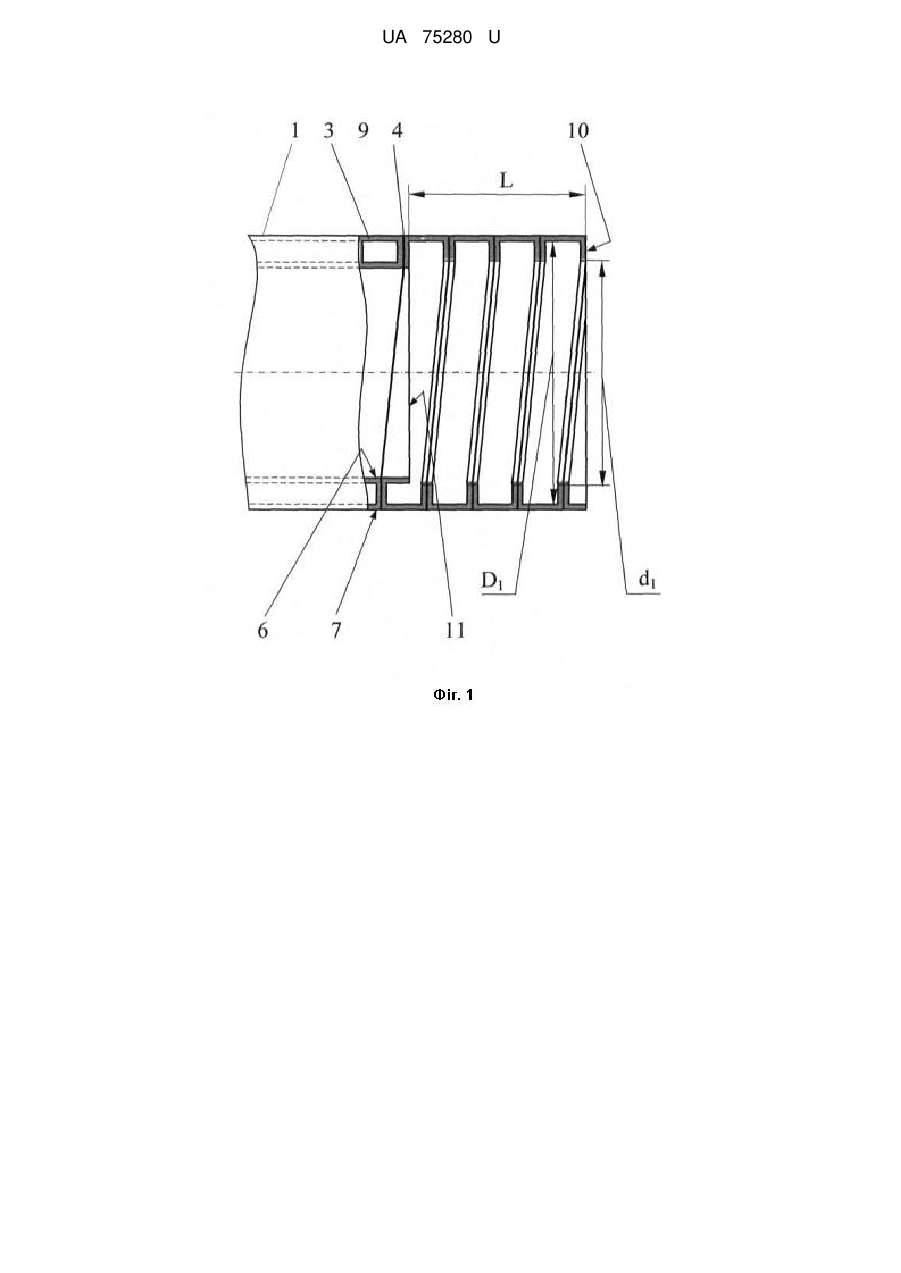

Реферат: Спосіб з'єднання спіралешовних труб з витого полого профілю включає утворення торцевих поверхонь на внутрішній і зовнішній стінках полого профілю на з'єднуваних кінцях труб, сполучення гвинтоподібних поверхонь витого полого профілю спіралешовних труб і стикування торцевих поверхонь з подальшим закріпленням. Торцеву поверхню на внутрішній стінці кінця одної із двох труб, що підлягає з'єднанню, утворюють за допомогою видалення ділянки внутрішньої стінки витого полого профілю. Торцеву поверхню на зовнішній стінці відповідного кінця другої труби, що підлягає з'єднанню, утворюють за допомогою видалення ділянки зовнішньої стінки витого полого профілю. При цьому сполучення гвинтоподібних поверхонь здійснюють згвинчуванням згаданих кінців труб. UA 75280 U (54) СПОСІБ З'ЄДНАННЯ СПІРАЛЕШОВНИХ ТРУБ З ВИТОГО ПОЛОГО ПРОФІЛЮ UA 75280 U UA 75280 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології з'єднання труб, виготовлених з пластмас, а саме спіралешовних зварних труб з витого полого профілю. Відомий спосіб з'єднання спіралешовних труб з витого полого профілю, що включає утворення торцевих поверхонь на кінцях труб, які сполучаються, і стиковку торцевих поверхонь з подальшим закріпленням (WO № 0046540, F16L 47/02, 2000 p.). Недоліком відомого способу є те, що при його застосуванні передбачено утворення торцевих поверхонь з фасонною формою і установку допоміжних напрямних елементів, що зрештою ускладнює такелажні операції з довгомірними трубами, перешкоджає точній стиковці кінців труб і тим самим погіршує герметизацію стику. Найбільш близьким аналогом, що заявляється, є спосіб з'єднання спіралешовних труб з витого полого профілю, що включає утворення торцевих поверхонь на внутрішній і зовнішній стінках полого профілю на з'єднуваних кінцях труб, сполучення гвинтоподібних поверхонь витого полого профілю спіралешовних труб і стиковку торцевих поверхонь з подальшим закріпленням (СА № 2227805, F16L 15/04, 1999 p.). Зазначений спосіб, при полегшенні такелажних операцій стиковки кінців труб за рахунок плоскої форми торцевих поверхонь, ускладнений необхідністю застосування проміжного спірального елемента для сполучення гвинтоподібних поверхонь витого полого профілю, відмінність якого від кінців труб як властивостями матеріалу, так і формою зумовлює нерівномірну деформацію в ділянці стику і тим самим негативно впливає на надійність подальшої його герметизації. Технічною задачею, на вирішення якої направлена корисна модель, що заявляється, є створення способу для швидкого і надійного складання трубопроводів. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в забезпеченні оперативної пригонки і надійного стикування труб при складанні трубопроводів у різних умовах розташування. Поставлена задача досягається за допомогою способу з'єднання спіралешовних труб з витого полого профілю, що включає утворення торцевих поверхонь на внутрішній і зовнішній стінках полого профілю на з'єднуваних кінцях труб, сполучення гвинтоподібних поверхонь витого полого профілю спіралешовних труб і стикування торцевих поверхонь з подальшим закріпленням, в якому, згідно з корисною моделлю, торцеву поверхню на внутрішній стінці кінця одної із двох труб, що підлягає з'єднанню, утворюють за допомогою видалення ділянки внутрішньої стінки витого полого профілю, а торцеву поверхню на зовнішній стінці відповідного кінця другої труби, що підлягає з'єднанню, утворюють за допомогою видалення ділянки зовнішньої стінки витого полого профілю, при цьому сполучення гвинтоподібних поверхонь здійснюють згвинчуванням згаданих кінців труб. Суть технічного рішення, що заявляється, більш детально описана з посиланням на креслення, де показано: на фіг. 1 - схематичне зображення з'єднуваного кінця спіралешовної труби з витого полого профілю, обробленого відповідно запропонованого способу; на фіг. 2 - схематичне зображення відповідного з'єднуваного кінця другої спіралешовної труби з витого полого профілю, обробленого відповідно запропонованого способу. З'єднання спіралешовних зварних труб з витого полого профілю за допомогою способу, що заявляється, здійснюють наступним чином. Для реалізації способу спіралешовні труби 1 і 2 виготовляються з витого полого профілю 3, як правило, що має прямокутний контур і виконаний з термопластичного матеріалу. В процесі виготовлення труб стики 4 в місцях сполучення витків 5 полого профілю 3 зварюються з утворенням внутрішньої 6 і зовнішньої 7 стінок труб, а також гвинтоподібних поверхонь 8 усередині простору 9 труб, обмеженого контуром полого профілю 3. Для монтажу трубопроводу зі спіралешовних труб з витого полого профілю одного зовнішнього діаметра на одному кінці 10 одної труби 1 видаляють ділянку довжиною L внутрішньої стінки 6 витого полого профілю 3 з утворенням на видаленій ділянці отвору з діаметром d1 (див. фіг. 1), який трохи більший за діаметр d2 зовнішньої сторони внутрішньої стінки 6, і торцевої поверхні 11 на внутрішній стінці 6, а на відповідному кінці 12 другої труби 2 - видаляють ділянку також довжиною L зовнішньої стінки 7 витого полого профілю 3 з утворенням на видаленій ділянці ребристих виступів з діаметром D2 (див. фіг. 2), який трохи менший за діаметр D1 між внутрішньої стороною зовнішньої стінки 7, а також торцевої поверхні 13 на зовнішній стінці 7. В результаті такої операції оголюються гвинтоподібні поверхні 8 відповідно на зовнішній 7 і внутрішньою 6 стінках, відповідно труб 2 та 1, і стає можливим їх сполучення по гвинтовим поверхням труб 2 і 1. Сполучення гвинтоподібних поверхонь 8 труб 1 і 2 здійснюють згвинчуванням відповідних кінців труб, що сполучаються, до положення стиковки торцевої 1 UA 75280 U 5 поверхні 13 з торцевою поверхнею 10 і торцевої поверхні 12 з торцевою поверхнею 11. Завдяки тому, що d1>d2, a D1>D2, згвинчування з'єднуваних кінців труб відбувається без зайвого тертя між з'єднуваними кінцями труб. Далі проводять подальше закріплення торцевих поверхонь 11 і 13, наприклад зварюванням по контуру прилягання торцевих поверхонь 11 і 13 відповідно усередині і зовні труби. Область, створеного таким чином з'єднання, практично повторює параметри перетинів інших ділянок труби і трубопроводу і відповідає їх можливому прогину і спотворенню форми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб з'єднання спіралешовних труб з витого полого профілю, що включає утворення торцевих поверхонь на внутрішній і зовнішній стінках полого профілю на з'єднуваних кінцях труб, сполучення гвинтоподібних поверхонь витого полого профілю спіралешовних труб і стикування торцевих поверхонь з подальшим закріпленням, який відрізняється тим, що торцеву поверхню на внутрішній стінці кінця одної із двох труб, що підлягає з'єднанню, утворюють за допомогою видалення ділянки внутрішньої стінки витого полого профілю, а торцеву поверхню на зовнішній стінці відповідного кінця другої труби, що підлягає з'єднанню, утворюють за допомогою видалення ділянки зовнішньої стінки витого полого профілю, причому сполучення гвинтоподібних поверхонь здійснюють згвинчуванням згаданих кінців труб. 2 UA 75280 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
