Установка для сортування

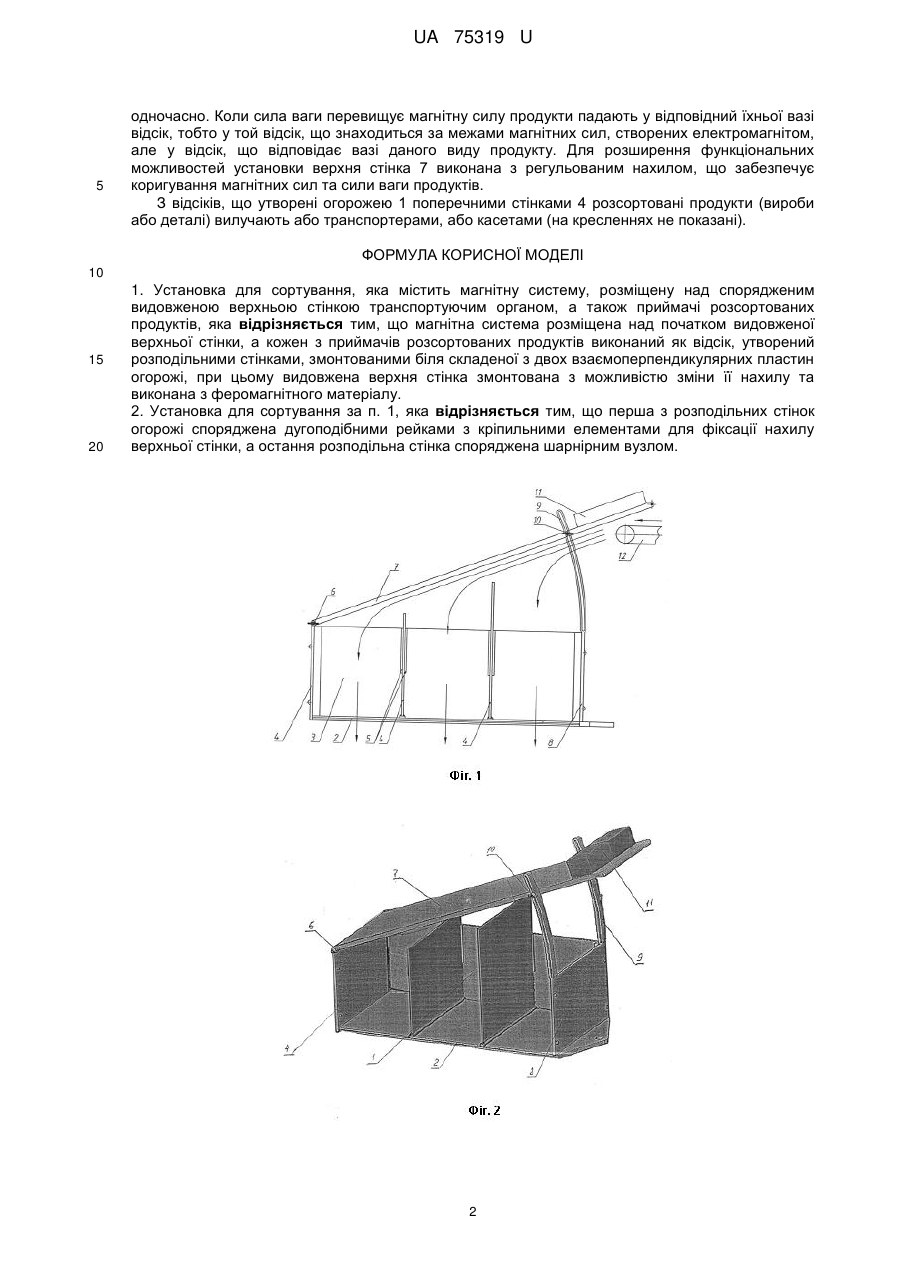

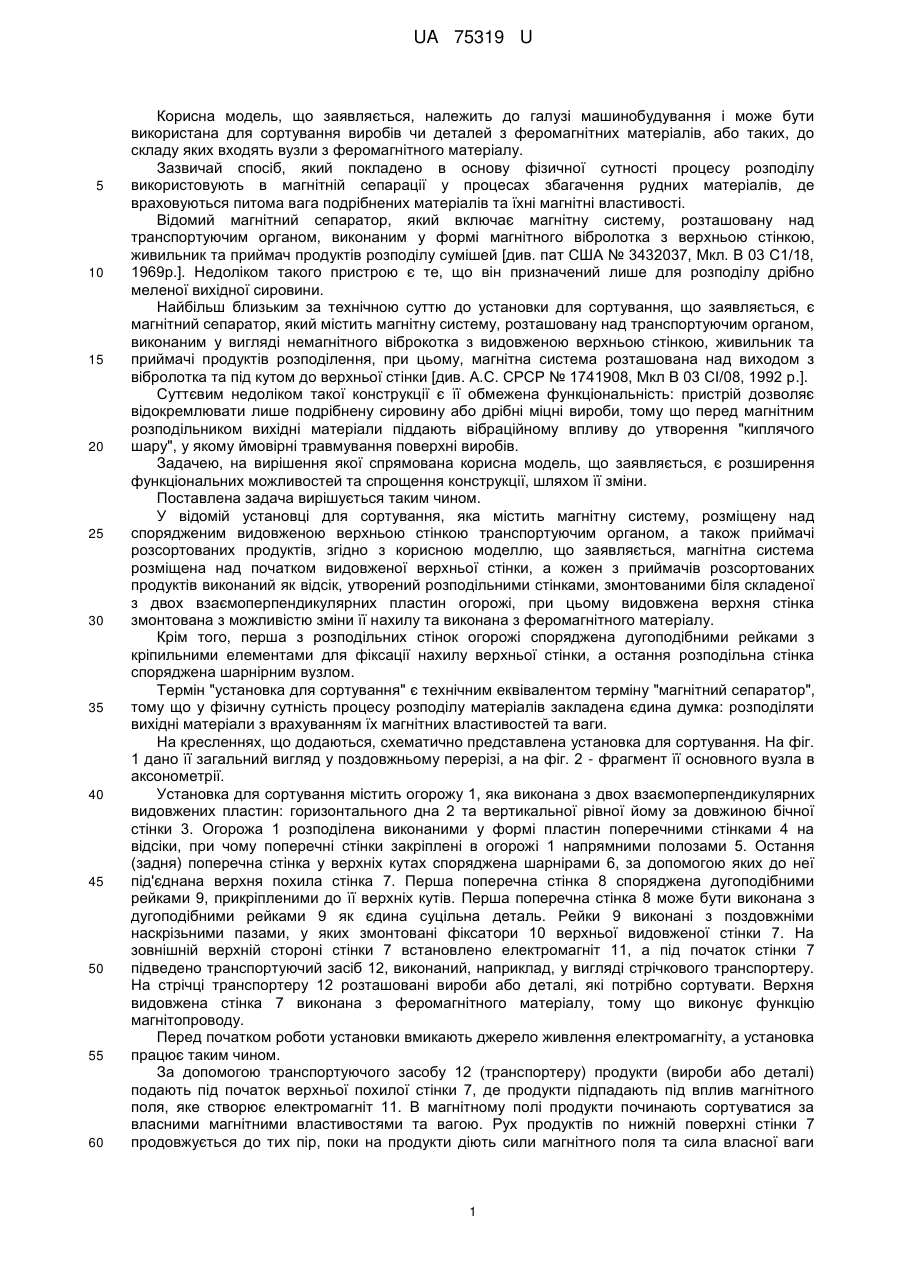

Реферат: Установка для сортування, яка містить магнітну систему, розміщену над спорядженим видовженою верхньою стінкою транспортуючим органом, а також приймачі розсортованих продуктів, причому магнітна система розміщена над початком видовженої верхньої стінки, а кожен з приймачів розсортованих продуктів виконаний як відсік, утворений розподільними стінками, змонтованими біля складеної з двох взаємоперпендикулярних пластин огорожі, при цьому видовжена верхня стінка змонтована з можливістю зміни її нахилу та виконана з феромагнітного матеріалу. UA 75319 U (12) UA 75319 U UA 75319 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі машинобудування і може бути використана для сортування виробів чи деталей з феромагнітних матеріалів, або таких, до складу яких входять вузли з феромагнітного матеріалу. Зазвичай спосіб, який покладено в основу фізичної сутності процесу розподілу використовують в магнітній сепарації у процесах збагачення рудних матеріалів, де враховуються питома вага подрібнених матеріалів та їхні магнітні властивості. Відомий магнітний сепаратор, який включає магнітну систему, розташовану над транспортуючим органом, виконаним у формі магнітного вібролотка з верхньою стінкою, живильник та приймач продуктів розподілу сумішей [див. пат США № 3432037, Мкл. В 03 С1/18, 1969р.]. Недоліком такого пристрою є те, що він призначений лише для розподілу дрібно меленої вихідної сировини. Найбільш близьким за технічною суттю до установки для сортування, що заявляється, є магнітний сепаратор, який містить магнітну систему, розташовану над транспортуючим органом, виконаним у вигляді немагнітного віброкотка з видовженою верхньою стінкою, живильник та приймачі продуктів розподілення, при цьому, магнітна система розташована над виходом з вібролотка та під кутом до верхньої стінки [див. А.С. СРСР № 1741908, Мкл В 03 СІ/08, 1992 р.]. Суттєвим недоліком такої конструкції є її обмежена функціональність: пристрій дозволяє відокремлювати лише подрібнену сировину або дрібні міцні вироби, тому що перед магнітним розподільником вихідні матеріали піддають вібраційному впливу до утворення "киплячого шару", у якому ймовірні травмування поверхні виробів. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є розширення функціональних можливостей та спрощення конструкції, шляхом її зміни. Поставлена задача вирішується таким чином. У відомій установці для сортування, яка містить магнітну систему, розміщену над спорядженим видовженою верхньою стінкою транспортуючим органом, а також приймачі розсортованих продуктів, згідно з корисною моделлю, що заявляється, магнітна система розміщена над початком видовженої верхньої стінки, а кожен з приймачів розсортованих продуктів виконаний як відсік, утворений розподільними стінками, змонтованими біля складеної з двох взаємоперпендикулярних пластин огорожі, при цьому видовжена верхня стінка змонтована з можливістю зміни її нахилу та виконана з феромагнітного матеріалу. Крім того, перша з розподільних стінок огорожі споряджена дугоподібними рейками з кріпильними елементами для фіксації нахилу верхньої стінки, а остання розподільна стінка споряджена шарнірним вузлом. Термін "установка для сортування" є технічним еквівалентом терміну "магнітний сепаратор", тому що у фізичну сутність процесу розподілу матеріалів закладена єдина думка: розподіляти вихідні матеріали з врахуванням їх магнітних властивостей та ваги. На кресленнях, що додаються, схематично представлена установка для сортування. На фіг. 1 дано її загальний вигляд у поздовжньому перерізі, а на фіг. 2 - фрагмент її основного вузла в аксонометрії. Установка для сортування містить огорожу 1, яка виконана з двох взаємоперпендикулярних видовжених пластин: горизонтального дна 2 та вертикальної рівної йому за довжиною бічної стінки 3. Огорожа 1 розподілена виконаними у формі пластин поперечними стінками 4 на відсіки, при чому поперечні стінки закріплені в огорожі 1 напрямними полозами 5. Остання (задня) поперечна стінка у верхніх кутах споряджена шарнірами 6, за допомогою яких до неї під'єднана верхня похила стінка 7. Перша поперечна стінка 8 споряджена дугоподібними рейками 9, прикріпленими до її верхніх кутів. Перша поперечна стінка 8 може бути виконана з дугоподібними рейками 9 як єдина суцільна деталь. Рейки 9 виконані з поздовжніми наскрізьними пазами, у яких змонтовані фіксатори 10 верхньої видовженої стінки 7. На зовнішній верхній стороні стінки 7 встановлено електромагніт 11, а під початок стінки 7 підведено транспортуючий засіб 12, виконаний, наприклад, у вигляді стрічкового транспортеру. На стрічці транспортеру 12 розташовані вироби або деталі, які потрібно сортувати. Верхня видовжена стінка 7 виконана з феромагнітного матеріалу, тому що виконує функцію магнітопроводу. Перед початком роботи установки вмикають джерело живлення електромагніту, а установка працює таким чином. За допомогою транспортуючого засобу 12 (транспортеру) продукти (вироби або деталі) подають під початок верхньої похилої стінки 7, де продукти підпадають під вплив магнітного поля, яке створює електромагніт 11. В магнітному полі продукти починають сортуватися за власними магнітними властивостями та вагою. Рух продуктів по нижній поверхні стінки 7 продовжується до тих пір, поки на продукти діють сили магнітного поля та сила власної ваги 1 UA 75319 U 5 одночасно. Коли сила ваги перевищує магнітну силу продукти падають у відповідний їхньої вазі відсік, тобто у той відсік, що знаходиться за межами магнітних сил, створених електромагнітом, але у відсік, що відповідає вазі даного виду продукту. Для розширення функціональних можливостей установки верхня стінка 7 виконана з регульованим нахилом, що забезпечує коригування магнітних сил та сили ваги продуктів. З відсіків, що утворені огорожею 1 поперечними стінками 4 розсортовані продукти (вироби або деталі) вилучають або транспортерами, або касетами (на кресленнях не показані). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Установка для сортування, яка містить магнітну систему, розміщену над спорядженим видовженою верхньою стінкою транспортуючим органом, а також приймачі розсортованих продуктів, яка відрізняється тим, що магнітна система розміщена над початком видовженої верхньої стінки, а кожен з приймачів розсортованих продуктів виконаний як відсік, утворений розподільними стінками, змонтованими біля складеної з двох взаємоперпендикулярних пластин огорожі, при цьому видовжена верхня стінка змонтована з можливістю зміни її нахилу та виконана з феромагнітного матеріалу. 2. Установка для сортування за п. 1, яка відрізняється тим, що перша з розподільних стінок огорожі споряджена дугоподібними рейками з кріпильними елементами для фіксації нахилу верхньої стінки, а остання розподільна стінка споряджена шарнірним вузлом. 2 UA 75319 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
