Робоче обладнання одноківшевого екскаватора

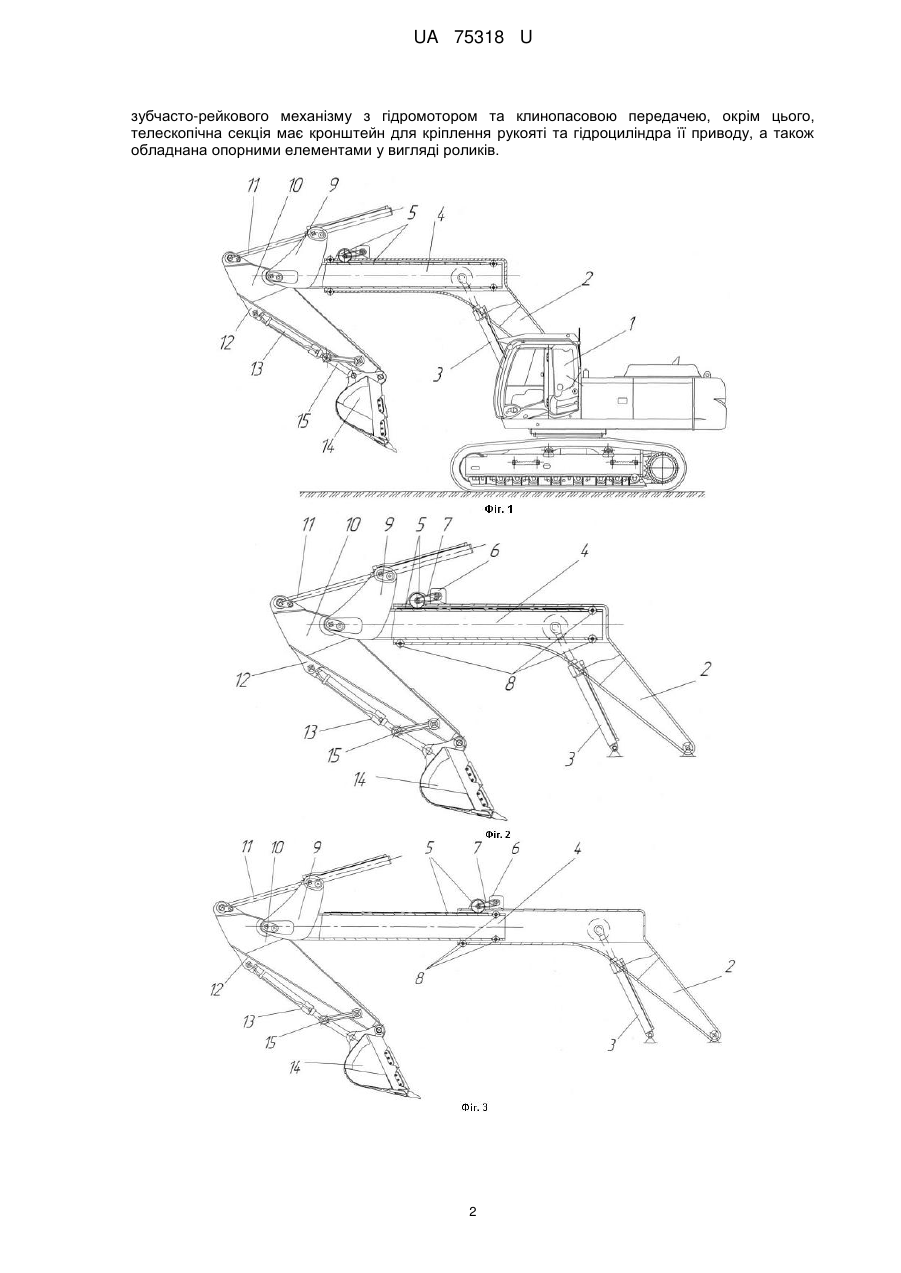

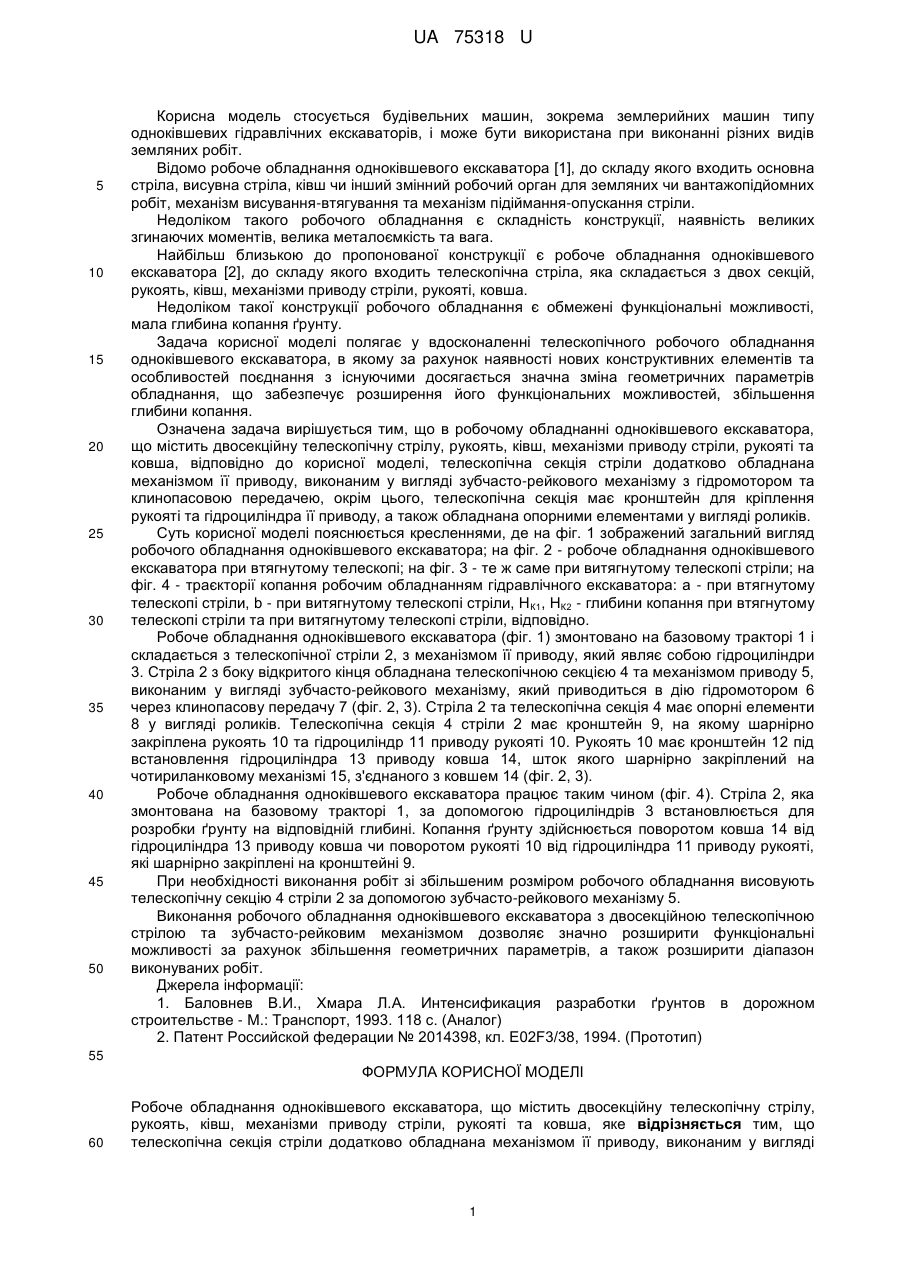

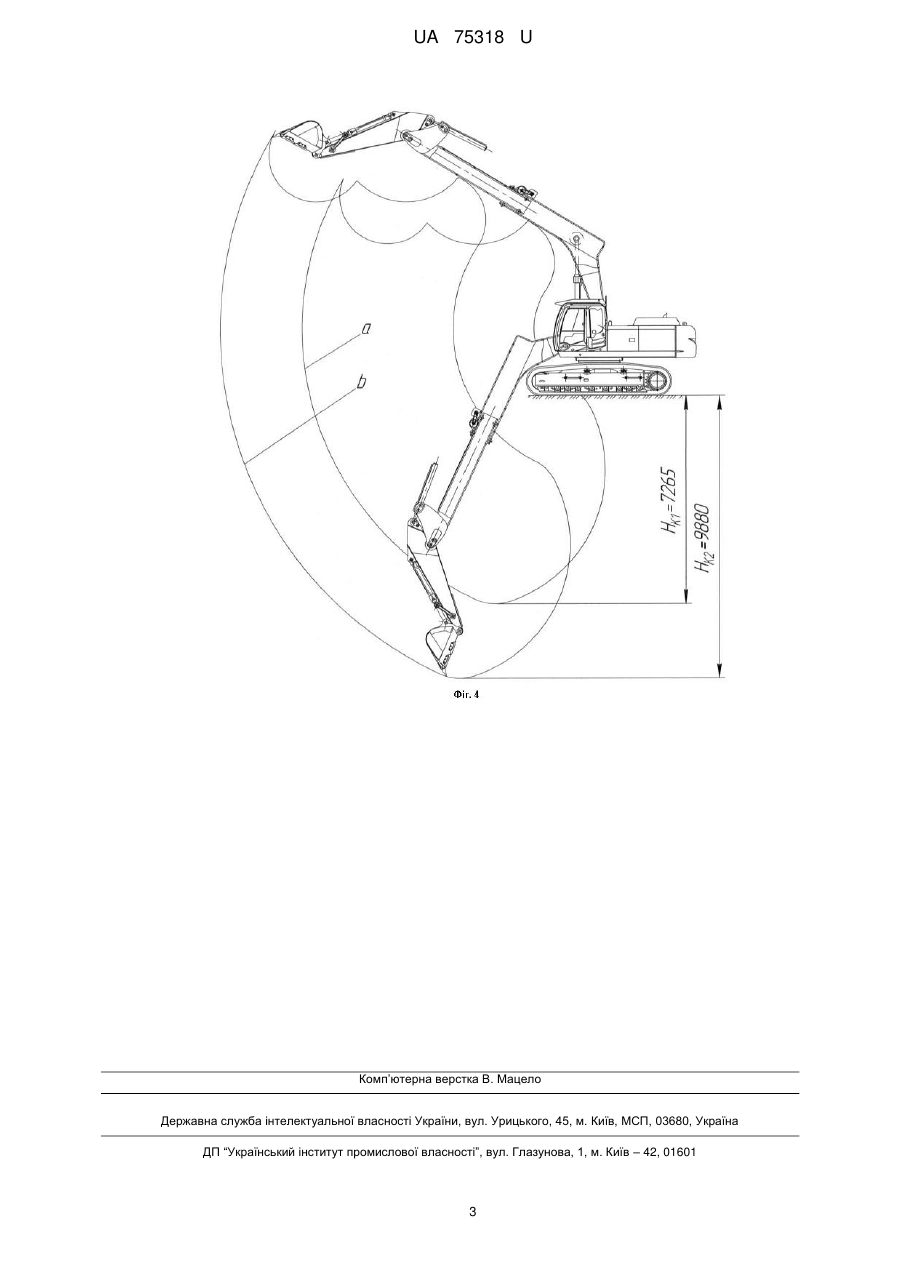

Реферат: Робоче обладнання одноківшевого екскаватора, що містить двосекційну телескопічну стрілу, рукоять, ківш, механізми приводу стріли, рукояті та ковша, причому телескопічна секція стріли додатково обладнана механізмом її приводу, виконаним у вигляді зубчасто-рейкового механізму з гідромотором та клинопасовою передачею, окрім цього, телескопічна секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а також обладнана опорними елементами у вигляді роликів. UA 75318 U (54) РОБОЧЕ ОБЛАДНАННЯ ОДНОКІВШЕВОГО ЕКСКАВАТОРА UA 75318 U UA 75318 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується будівельних машин, зокрема землерийних машин типу одноківшевих гідравлічних екскаваторів, і може бути використана при виконанні різних видів земляних робіт. Відомо робоче обладнання одноківшевого екскаватора [1], до складу якого входить основна стріла, висувна стріла, ківш чи інший змінний робочий орган для земляних чи вантажопідйомних робіт, механізм висування-втягування та механізм підіймання-опускання стріли. Недоліком такого робочого обладнання є складність конструкції, наявність великих згинаючих моментів, велика металоємкість та вага. Найбільш близькою до пропонованої конструкції є робоче обладнання одноківшевого екскаватора [2], до складу якого входить телескопічна стріла, яка складається з двох секцій, рукоять, ківш, механізми приводу стріли, рукояті, ковша. Недоліком такої конструкції робочого обладнання є обмежені функціональні можливості, мала глибина копання ґрунту. Задача корисної моделі полягає у вдосконаленні телескопічного робочого обладнання одноківшевого екскаватора, в якому за рахунок наявності нових конструктивних елементів та особливостей поєднання з існуючими досягається значна зміна геометричних параметрів обладнання, що забезпечує розширення його функціональних можливостей, збільшення глибини копання. Означена задача вирішується тим, що в робочому обладнанні одноківшевого екскаватора, що містить двосекційну телескопічну стрілу, рукоять, ківш, механізми приводу стріли, рукояті та ковша, відповідно до корисної моделі, телескопічна секція стріли додатково обладнана механізмом її приводу, виконаним у вигляді зубчасто-рейкового механізму з гідромотором та клинопасовою передачею, окрім цього, телескопічна секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а також обладнана опорними елементами у вигляді роликів. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд робочого обладнання одноківшевого екскаватора; на фіг. 2 - робоче обладнання одноківшевого екскаватора при втягнутому телескопі; на фіг. 3 - те ж саме при витягнутому телескопі стріли; на фіг. 4 - траєкторії копання робочим обладнанням гідравлічного екскаватора: а - при втягнутому телескопі стріли, b - при витягнутому телескопі стріли, Н К1, НК2 - глибини копання при втягнутому телескопі стріли та при витягнутому телескопі стріли, відповідно. Робоче обладнання одноківшевого екскаватора (фіг. 1) змонтовано на базовому тракторі 1 і складається з телескопічної стріли 2, з механізмом її приводу, який являє собою гідроциліндри 3. Стріла 2 з боку відкритого кінця обладнана телескопічною секцією 4 та механізмом приводу 5, виконаним у вигляді зубчасто-рейкового механізму, який приводиться в дію гідромотором 6 через клинопасову передачу 7 (фіг. 2, 3). Стріла 2 та телескопічна секція 4 має опорні елементи 8 у вигляді роликів. Телескопічна секція 4 стріли 2 має кронштейн 9, на якому шарнірно закріплена рукоять 10 та гідроциліндр 11 приводу рукояті 10. Рукоять 10 має кронштейн 12 під встановлення гідроциліндра 13 приводу ковша 14, шток якого шарнірно закріплений на чотириланковому механізмі 15, з'єднаного з ковшем 14 (фіг. 2, 3). Робоче обладнання одноківшевого екскаватора працює таким чином (фіг. 4). Стріла 2, яка змонтована на базовому тракторі 1, за допомогою гідроциліндрів 3 встановлюється для розробки ґрунту на відповідній глибині. Копання ґрунту здійснюється поворотом ковша 14 від гідроциліндра 13 приводу ковша чи поворотом рукояті 10 від гідроциліндра 11 приводу рукояті, які шарнірно закріплені на кронштейні 9. При необхідності виконання робіт зі збільшеним розміром робочого обладнання висовують телескопічну секцію 4 стріли 2 за допомогою зубчасто-рейкового механізму 5. Виконання робочого обладнання одноківшевого екскаватора з двосекційною телескопічною стрілою та зубчасто-рейковим механізмом дозволяє значно розширити функціональні можливості за рахунок збільшення геометричних параметрів, а також розширити діапазон виконуваних робіт. Джерела інформації: 1. Баловнев В.И., Хмара Л.А. Интенсификация разработки ґрунтов в дорожном строительстве - М.: Транспорт, 1993. 118 с. (Аналог) 2. Патент Российской федерации № 2014398, кл. E02F3/38, 1994. (Прототип) 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Робоче обладнання одноківшевого екскаватора, що містить двосекційну телескопічну стрілу, рукоять, ківш, механізми приводу стріли, рукояті та ковша, яке відрізняється тим, що телескопічна секція стріли додатково обладнана механізмом її приводу, виконаним у вигляді 1 UA 75318 U зубчасто-рейкового механізму з гідромотором та клинопасовою передачею, окрім цього, телескопічна секція має кронштейн для кріплення рукояті та гідроциліндра її приводу, а також обладнана опорними елементами у вигляді роликів. 2 UA 75318 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
