Екскаваційна машина

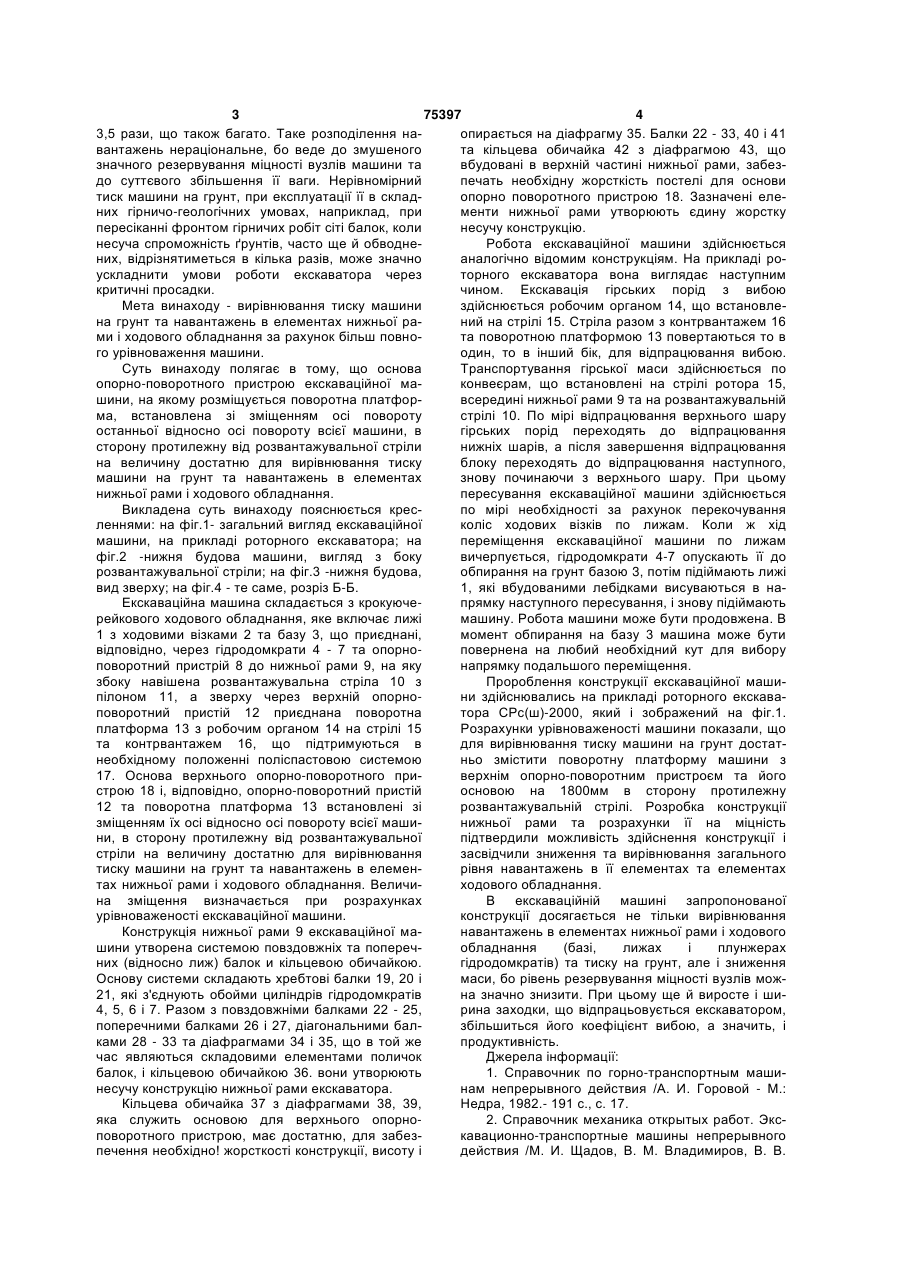

Екскаваційна машина, що містить крокуючорейкове ходове обладнання, нижню раму, розвантажувальну стрілу та поворотну платформу з робочим органом і контрвантажем, яка відрізняється тим, що поворотна платформа встановлена зі зміщенням осі її повороту відносно осі повороту всієї машини в сторону, протилежну від розвантажувальної стріли, на величину, достатню для вирівнювання тиску машини на ґрунт та навантажень в елементах нижньої рами і ходового обладнання. (19) (21) 2003109367 (22) 17.10.2003 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Сургай Микола Сафонович, Куліш Владислав Андрійович, Карпенко Олександр Вікторович, Кіхтенко Володимир Дмитрович, Лаврінко Юрій Васильович, Баранов Юрій Дмитрович, Шуригін Володимир Дмитрович, Півень Олександр Миколаєвич, Маєнков Анатолій Ілліч (73) Державний науково-дослідний, проектноконструкторський і проектний інститут вугільної промисловості "УкрНДІпроект" (56) SU 171808, E02F, 26.05.1965 3 75397 4 3,5 рази, що також багато. Таке розподілення наопирається на діафрагму 35. Балки 22 - 33, 40 і 41 вантажень нераціональне, бо веде до змушеного та кільцева обичайка 42 з діафрагмою 43, що значного резервування міцності вузлів машини та вбудовані в верхній частині нижньої рами, забездо суттєвого збільшення її ваги. Нерівномірний печать необхідну жорсткість постелі для основи тиск машини на грунт, при експлуатації її в складопорно поворотного пристрою 18. Зазначені елених гірничо-геологічних умовах, наприклад, при менти нижньої рами утворюють єдину жорстку пересіканні фронтом гірничих робіт сіті балок, коли несучу конструкцію. несуча спроможність ґрунтів, часто ще й обводнеРобота екскаваційної машини здійснюється них, відрізнятиметься в кілька разів, може значно аналогічно відомим конструкціям. На прикладі роускладнити умови роботи екскаватора через торного екскаватора вона виглядає наступним критичні просадки. чином. Екскавація гірських порід з вибою Мета винаходу - вирівнювання тиску машини здійснюється робочим органом 14, що встановлена грунт та навантажень в елементах нижньої раний на стрілі 15. Стріла разом з контрвантажем 16 ми і ходового обладнання за рахунок більш повнота поворотною платформою 13 повертаються то в го урівноваження машини. один, то в інший бік, для відпрацювання вибою. Суть винаходу полягає в тому, що основа Транспортування гірської маси здійснюється по опорно-поворотного пристрою екскаваційної маконвеєрам, що встановлені на стрілі ротора 15, шини, на якому розміщується поворотна платфорвсередині нижньої рами 9 та на розвантажувальній ма, встановлена зі зміщенням осі повороту стрілі 10. По мірі відпрацювання верхнього шару останньої відносно осі повороту всієї машини, в гірських порід переходять до відпрацювання сторону протилежну від розвантажувальної стріли нижніх шарів, а після завершення відпрацювання на величину достатню для вирівнювання тиску блоку переходять до відпрацювання наступного, машини на грунт та навантажень в елементах знову починаючи з верхнього шару. При цьому нижньої рами і ходового обладнання. пересування екскаваційної машини здійснюється Викладена суть винаходу пояснюється креспо мірі необхідності за рахунок перекочування леннями: на фіг.1- загальний вигляд екскаваційної коліс ходових візків по лижам. Коли ж хід машини, на прикладі роторного екскаватора; на переміщення екскаваційної машини по лижам фіг.2 -нижня будова машини, вигляд з боку вичерпується, гідродомкрати 4-7 опускають її до розвантажувальної стріли; на фіг.3 -нижня будова, обпирання на грунт базою 3, потім підіймають лижі вид зверху; на фіг.4 - те саме, розріз Б-Б. 1, які вбудованими лебідками висуваються в наЕкскаваційна машина складається з крокуючепрямку наступного пересування, і знову підіймають рейкового ходового обладнання, яке включає лижі машину. Робота машини може бути продовжена. В 1 з ходовими візками 2 та базу 3, що приєднані, момент обпирання на базу 3 машина може бути відповідно, через гідродомкрати 4 - 7 та опорноповернена на любий необхідний кут для вибору поворотний пристрій 8 до нижньої рами 9, на яку напрямку подальшого переміщення. збоку навішена розвантажувальна стріла 10 з Пророблення конструкції екскаваційної машипілоном 11, а зверху через верхній опорнони здійснювались на прикладі роторного екскаваповоротний пристій 12 приєднана поворотна тора СРс(ш)-2000, який і зображений на фіг.1. платформа 13 з робочим органом 14 на стрілі 15 Розрахунки урівноваженості машини показали, що та контрвантажем 16, що підтримуються в для вирівнювання тиску машини на грунт достатнеобхідному положенні поліспастовою системою ньо змістити поворотну платформу машини з 17. Основа верхнього опорно-поворотного приверхнім опорно-поворотним пристроєм та його строю 18 і, відповідно, опорно-поворотний пристій основою на 1800мм в сторону протилежну 12 та поворотна платформа 13 встановлені зі розвантажувальній стрілі. Розробка конструкції зміщенням їх осі відносно осі повороту всієї машинижньої рами та розрахунки її на міцність ни, в сторону протилежну від розвантажувальної підтвердили можливість здійснення конструкції і стріли на величину достатню для вирівнювання засвідчили зниження та вирівнювання загального тиску машини на грунт та навантажень в елеменрівня навантажень в її елементах та елементах тах нижньої рами і ходового обладнання. Величиходового обладнання. на зміщення визначається при розрахунках В екскаваційній машині запропонованої урівноваженості екскаваційної машини. конструкції досягається не тільки вирівнювання Конструкція нижньої рами 9 екскаваційної манавантажень в елементах нижньої рами і ходового шини утворена системою повздовжніх та поперечобладнання (базі, лижах і плунжерах них (відносно лиж) балок и кільцевою обичайкою. гідродомкратів) та тиску на грунт, але і зниження Основу системи складають хребтові балки 19, 20 і маси, бо рівень резервування міцності вузлів мож21, які з'єднують обойми циліндрів гідродомкратів на значно знизити. При цьому ще й виросте і ши4, 5, 6 і 7. Разом з повздовжніми балками 22 - 25, рина заходки, що відпрацьовується екскаватором, поперечними балками 26 і 27, діагональними балзбільшиться його коефіцієнт вибою, а значить, і ками 28 - 33 та діафрагмами 34 і 35, що в той же продуктивність. час являються складовими елементами поличок Джерела інформації: балок, і кільцевою обичайкою 36. вони утворюють 1. Справочник по горно-транспортным машинесучу конструкцію нижньої рами екскаватора. нам непрерывного действия /А. И. Горовой - М.: Кільцева обичайка 37 з діафрагмами 38, 39, Недра, 1982.- 191 с., с. 17. яка служить основою для верхнього опорно2. Справочник механика открытых работ. Эксповоротного пристрою, має достатню, для забезкавационно-транспортные машины непрерывного печення необхідно! жорсткості конструкції, висоту і действия /М. И. Щадов, В. М. Владимиров, В. В. 5 75397 Гужовский и др. - М.: Недра, 1989.- 487 с., с. 179. 6 7 75397 8 9 Комп’ютерна верстка М. Клюкін 75397 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
