Спосіб і машина для підбивання шпал рейкової колії
Формула / Реферат
1. Спосіб підбивання шпал рейкової колії, причому рейкова колія (2), яку необхідно трохи підняти та підбити, обмежена двома ходовими механізмами (4) з утворенням ділянки підйому колії (19), який відрізняється тим, що в першій робочій поїздці для підйому колії та внесення щебеню під колію (2) ділянку підйому колії подовжують у поздовжньому напрямку колії, і що в наступній робочій поїздці для формування остаточного заданого положення та підбивання шпал колії (2) ділянку підйому колії (19) вкорочують.
2. Спосіб за п. 1, який відрізняється тим, що зміна довжини ділянки підйому колії (19) відбувається завдяки підійманню або опусканню додаткової рами (5), з'єднаної з підбивним агрегатом (8), колієпідйомним і рихтувальним агрегатом (9) і ходовим механізмом (4), відносно рами (3) машини (1).

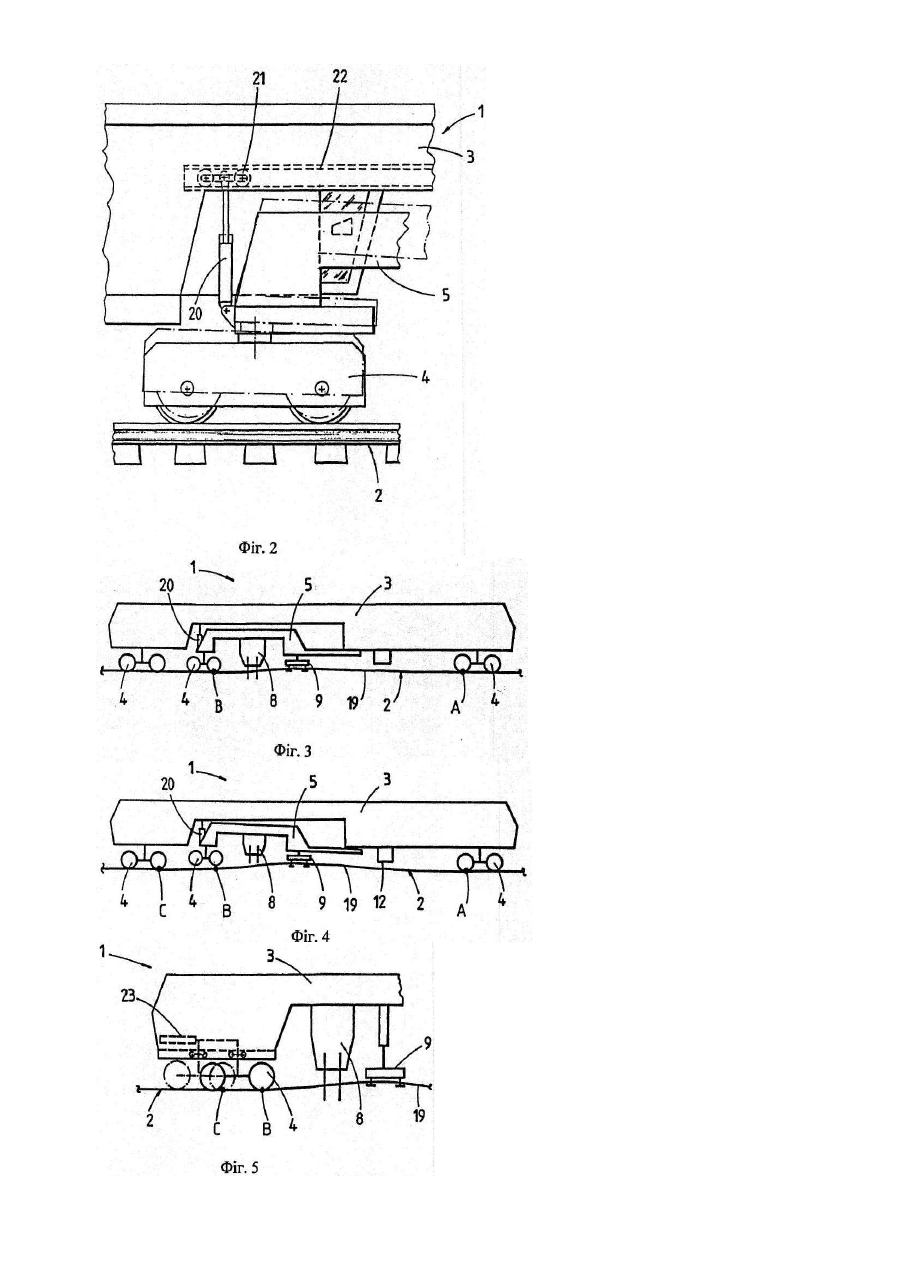

3. Машина для підбивання шпал рейкової колії (2), що має власну раму (3), яка обперта на кінцях на ходові механізми (4) та пересувається на рейковій колії (2), і додаткову раму (5), яка розташована між ходовими механізмами (4) та з'єднана на одному кінці за допомогою шарніра (7) з рамою машини (3) з можливістю переміщення в поздовжньому напрямку машини і має на протилежному кінці ходовий механізм (4) для спирання на рейкову колію (2), яка відрізняється тим, що в зоні ходового механізму (4), зв’язаного з додатковою рамою (5), додаткова рама (5) зв'язана за допомогою приводу (20) з напрямними роликами (21), які розташовані на рамі машини (2) з можливістю переміщення в поздовжньому напрямку машини.
4. Машина для підбивання шпал рейкової колії (2), що має власну раму (3), яка обперта на кінцях на ходові механізми (4) та пересувається по рейковій колії (2), підбивальний агрегат (8), що знаходиться між ходовими механізмами (4), і колієпідйомний і рихтувальний агрегат (9), яка відрізняється тим, що один ходовий механізм (4) виконаний з можливістю переміщення в поздовжньому напрямку машини відносно рами машини (3).
Додаткова інформація
Назва патенту англійськоюMethod and machine for rail track tie tamping
Назва патенту російськоюСпособ и машина для подбивки шпал рельсовой колеи
МПК / Мітки
МПК: E01B 27/16
Мітки: рейкової, колії, шпал, машина, підбивання, спосіб
