Гірничопрохідницька машина
Номер патенту: 12643
Опубліковано: 15.02.2006
Автори: Омеляненко Володимир Миколайович, Полунін Сергій Андрійович, Мізін Вадим Олександрович
Формула / Реферат
Гірничопрохідницька машина, що містить корпус, шарнірно з'єднану з корпусом раму конвеєра, установлену з можливістю повороту у вертикальній площині і фіксації положення відносно корпусу, і аутригери, яка відрізняється тим, що аутригери прикріплені до рами конвеєра, з кожного боку корпусу або рами конвеєра виконані, як мінімум, два отвори, рівновіддалені від осі шарнірного з'єднання корпусу з рамою конвеєра, з кожного боку рами конвеєра або корпусу виконано один отвір, вісь якого сполучена з віссю одного з отворів відповідно корпусу або рами конвеєра, при цьому в сполученні отвору встановлений фіксуючий елемент.
Текст

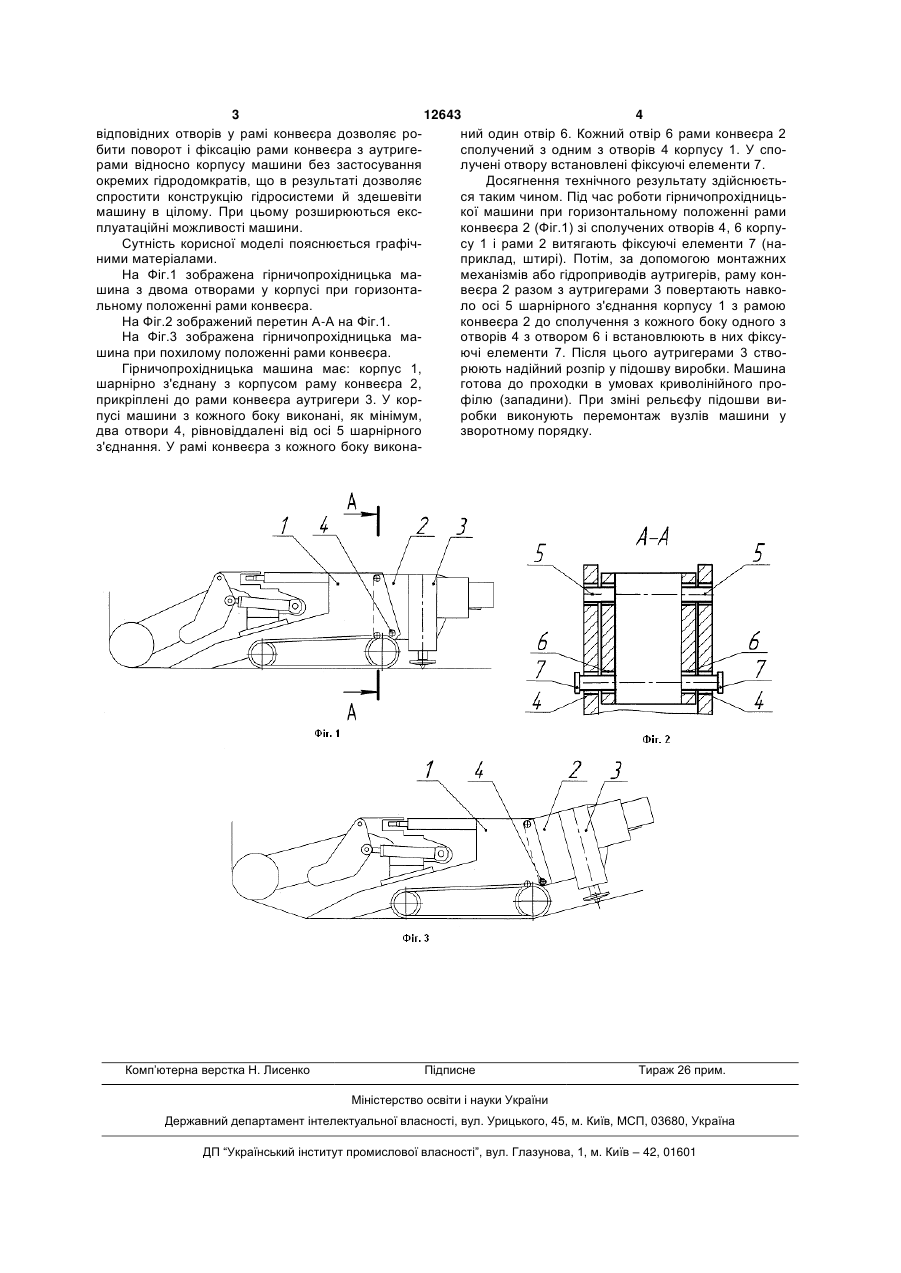

Гірничопрохідницька машина, що містить корпус, шарнірно з'єднану з корпусом раму конвеєра, 3 12643 4 відповідних отворів у рамі конвеєра дозволяє роний один отвір 6. Кожний отвір 6 рами конвеєра 2 бити поворот і фіксацію рами конвеєра з аутригесполучений з одним з отворів 4 корпусу 1. У спорами відносно корпусу машини без застосування лучені отвору встановлені фіксуючі елементи 7. окремих гідродомкратів, що в результаті дозволяє Досягнення технічного результату здійснюєтьспростити конструкцію гідросистеми й здешевіти ся таким чином. Під час роботи гірничопрохідницьмашину в цілому. При цьому розширюються екскої машини при горизонтальному положенні рами плуатаційні можливості машини. конвеєра 2 (Фіг.1) зі сполучених отворів 4, 6 корпуСутність корисної моделі пояснюється графічсу 1 і рами 2 витягають фіксуючі елементи 7 (наними матеріалами. приклад, штирі). Потім, за допомогою монтажних На Фіг.1 зображена гірничопрохідницька мамеханізмів або гідроприводів аутригерів, раму коншина з двома отворами у корпусі при горизонтавеєра 2 разом з аутригерами 3 повертають навкольному положенні рами конвеєра. ло осі 5 шарнірного з'єднання корпусу 1 з рамою На Фіг.2 зображений перетин А-А на Фіг.1. конвеєра 2 до сполучення з кожного боку одного з На Фіг.3 зображена гірничопрохідницька маотворів 4 з отвором 6 і встановлюють в них фіксушина при похилому положенні рами конвеєра. ючі елементи 7. Після цього аутригерами 3 ствоГірничопрохідницька машина має: корпус 1, рюють надійний розпір у підошву виробки. Машина шарнірно з'єднану з корпусом раму конвеєра 2, готова до проходки в умовах криволінійного проприкріплені до рами конвеєра аутригери 3. У корфілю (западини). При зміні рельєфу підошви випусі машини з кожного боку виконані, як мінімум, робки виконують перемонтаж вузлів машини у два отвори 4, рівновіддалені від осі 5 шарнірного зворотному порядку. з'єднання. У рамі конвеєра з кожного боку викона Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
