Голографічний захисний елемент “anymotion”

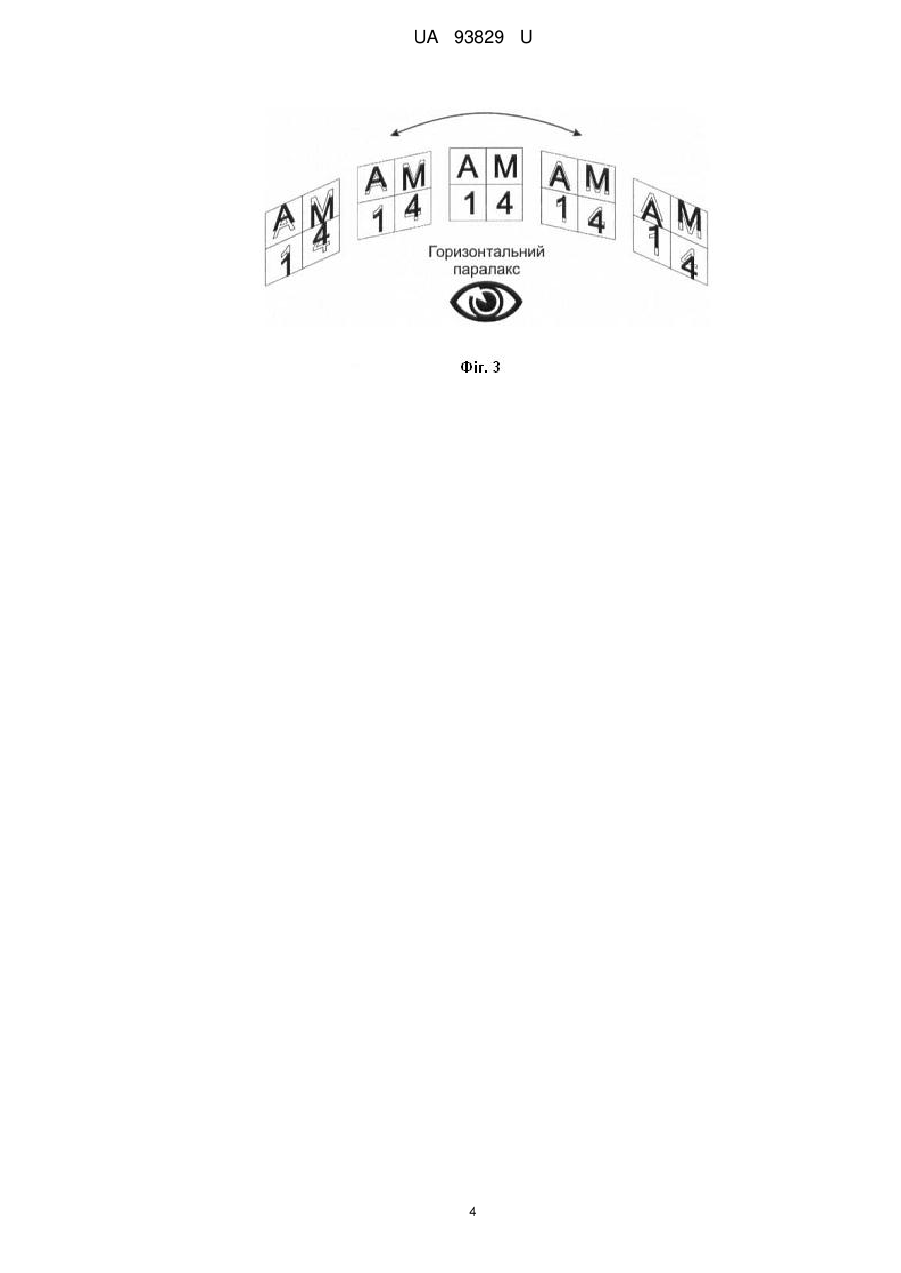

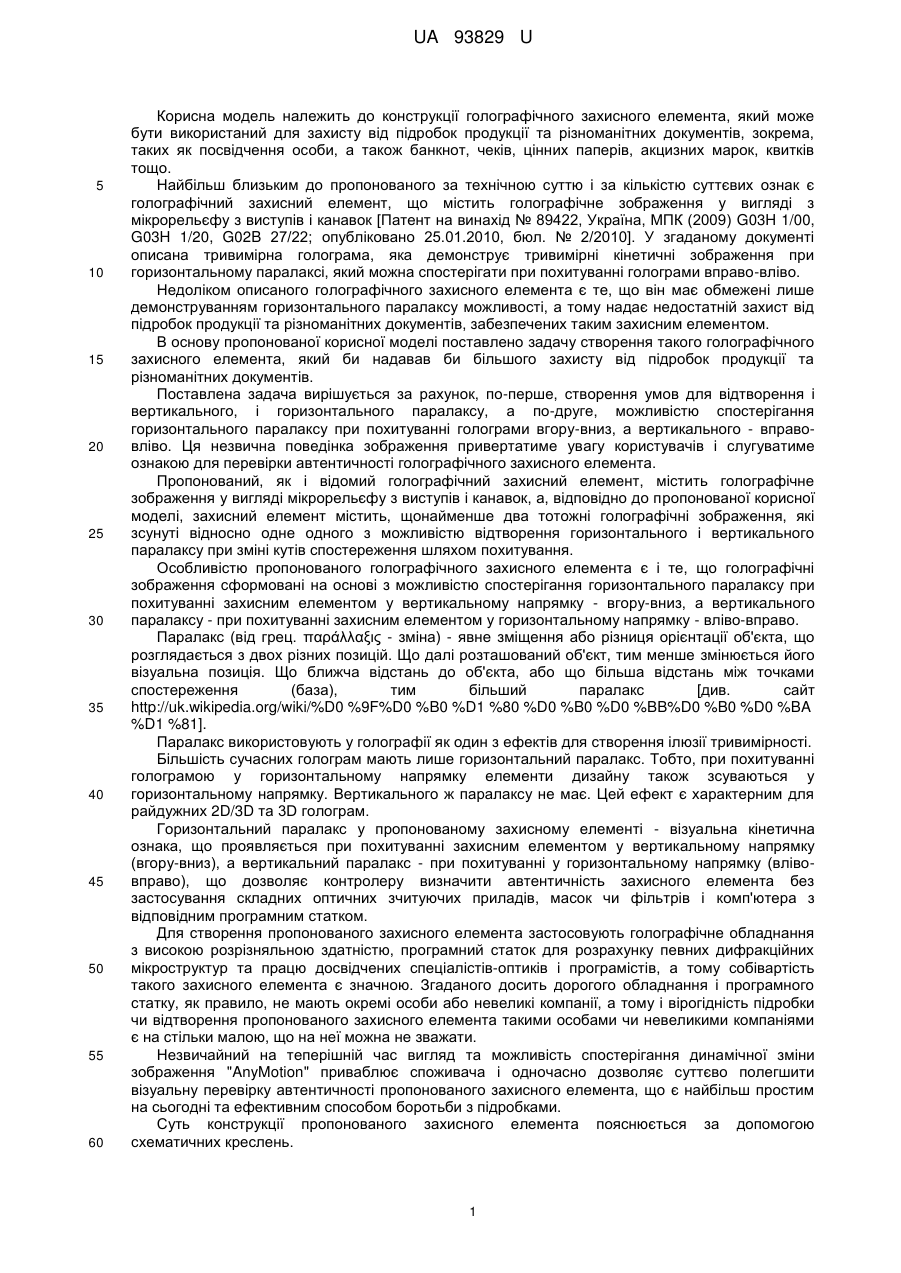

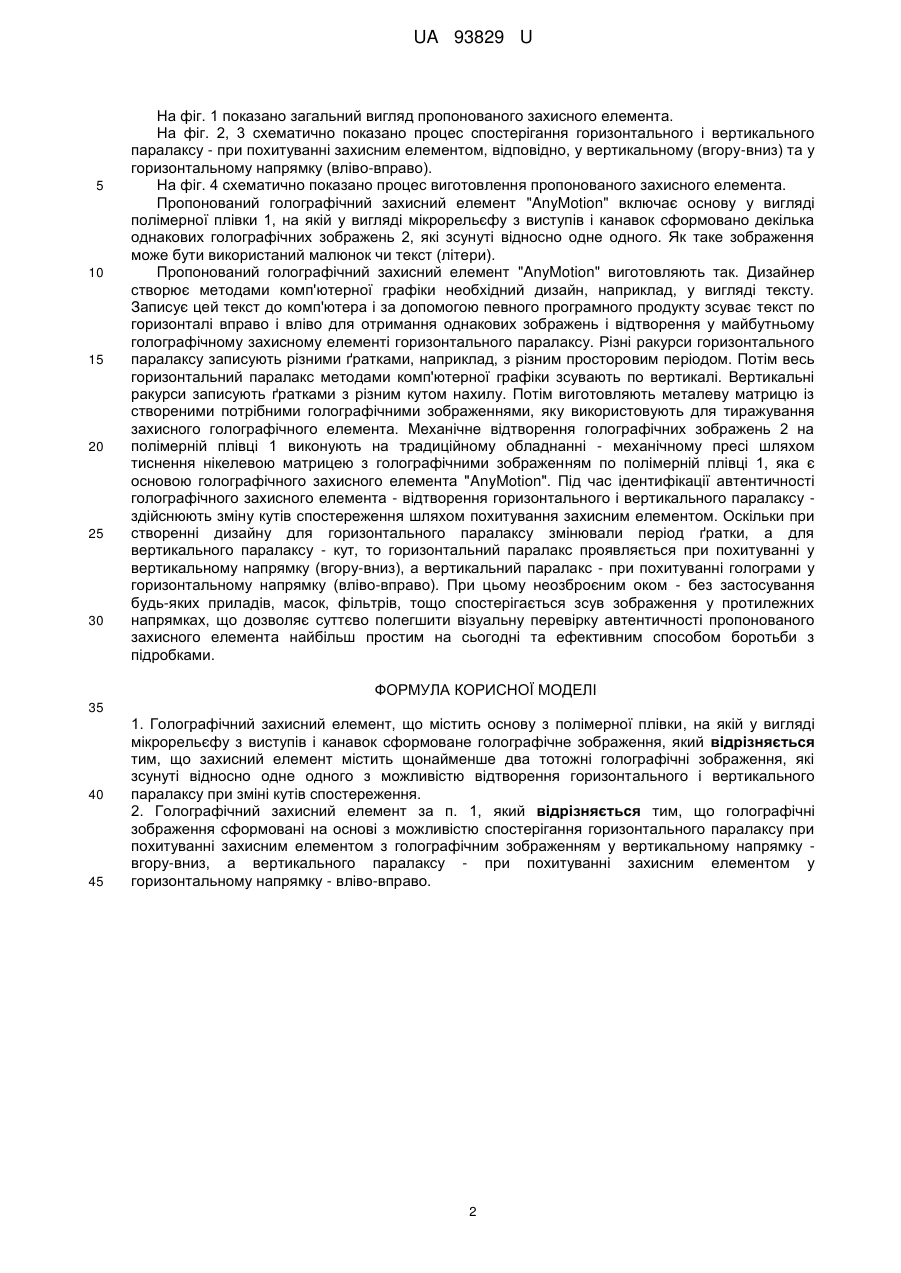

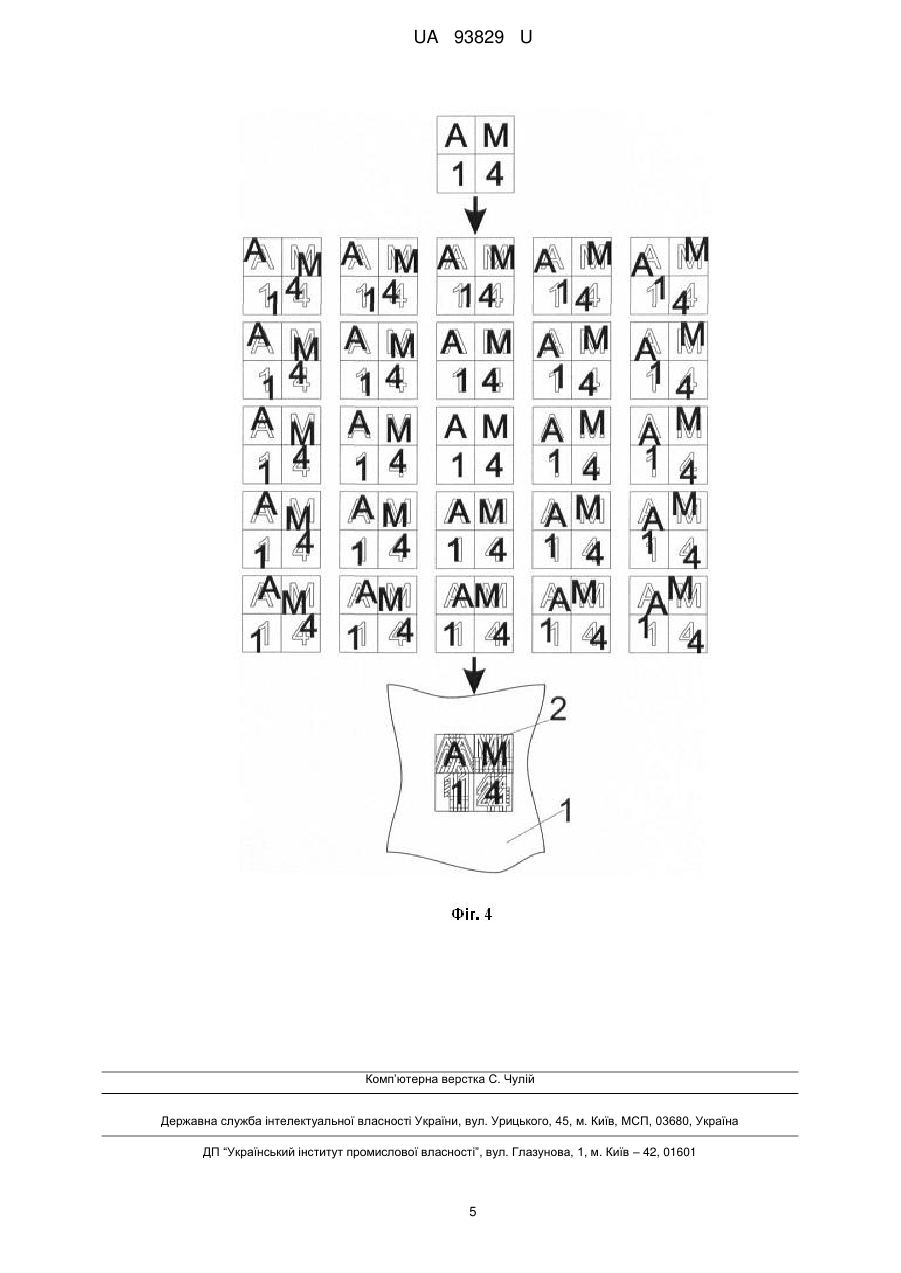

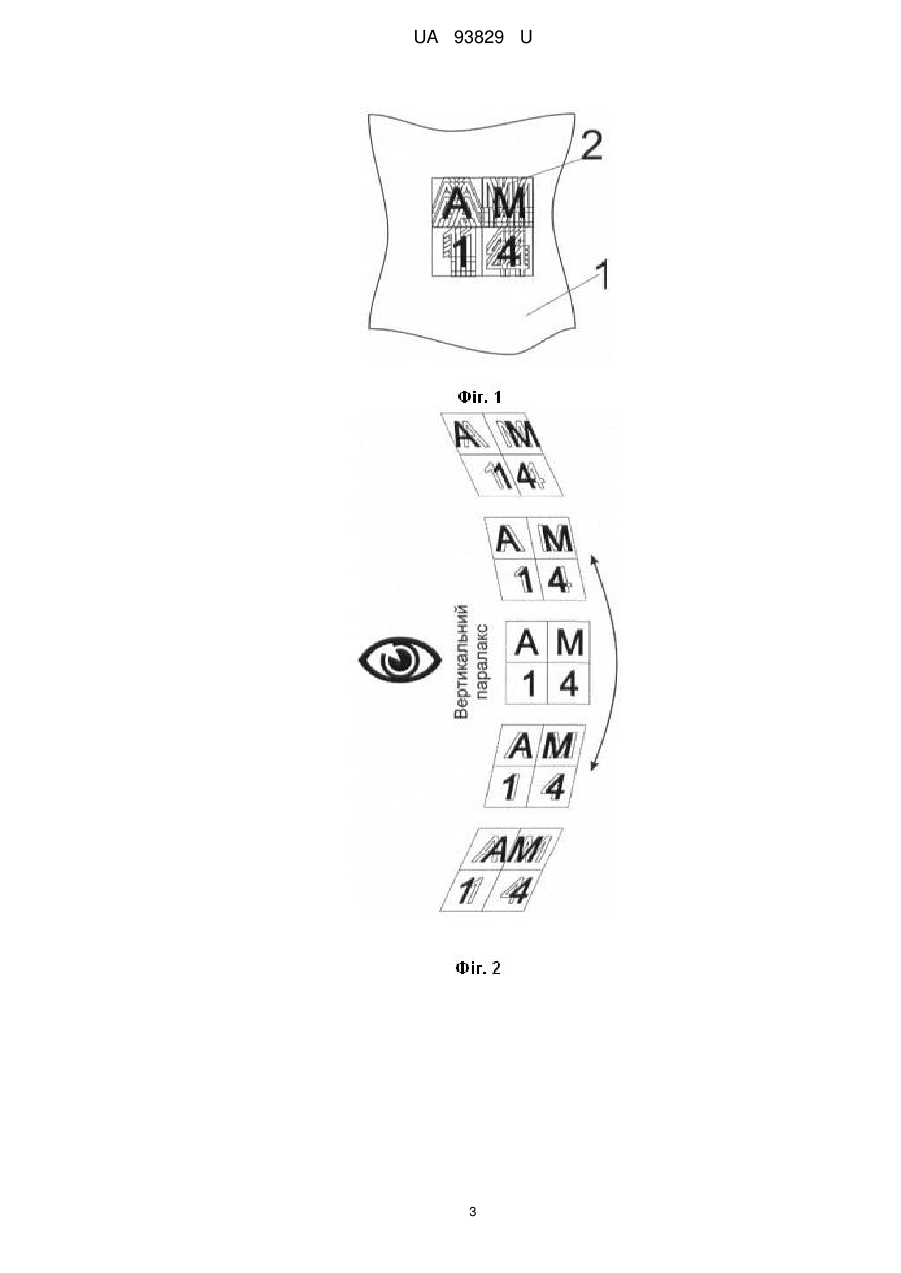

Реферат: Голографічний захисний елемент містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформовано щонайменше два тотожні голографічні зображення, які зсунуті відносно одне одного з можливістю відтворення горизонтального і вертикального паралаксу при зміні кутів спостереження. UA 93829 U (12) UA 93829 U UA 93829 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції голографічного захисного елемента, який може бути використаний для захисту від підробок продукції та різноманітних документів, зокрема, таких як посвідчення особи, а також банкнот, чеків, цінних паперів, акцизних марок, квитків тощо. Найбільш близьким до пропонованого за технічною суттю і за кількістю суттєвих ознак є голографічний захисний елемент, що містить голографічне зображення у вигляді з мікрорельєфу з виступів і канавок [Патент на винахід № 89422, Україна, МПК (2009) G03H 1/00, G03H 1/20, G02B 27/22; опубліковано 25.01.2010, бюл. № 2/2010]. У згаданому документі описана тривимірна голограма, яка демонструє тривимірні кінетичні зображення при горизонтальному паралаксі, який можна спостерігати при похитуванні голограми вправо-вліво. Недоліком описаного голографічного захисного елемента є те, що він має обмежені лише демонструванням горизонтального паралаксу можливості, а тому надає недостатній захист від підробок продукції та різноманітних документів, забезпечених таким захисним елементом. В основу пропонованої корисної моделі поставлено задачу створення такого голографічного захисного елемента, який би надавав би більшого захисту від підробок продукції та різноманітних документів. Поставлена задача вирішується за рахунок, по-перше, створення умов для відтворення і вертикального, і горизонтального паралаксу, а по-друге, можливістю спостерігання горизонтального паралаксу при похитуванні голограми вгору-вниз, а вертикального - вправовліво. Ця незвична поведінка зображення привертатиме увагу користувачів і слугуватиме ознакою для перевірки автентичності голографічного захисного елемента. Пропонований, як і відомий голографічний захисний елемент, містить голографічне зображення у вигляді мікрорельєфу з виступів і канавок, а, відповідно до пропонованої корисної моделі, захисний елемент містить, щонайменше два тотожні голографічні зображення, які зсунуті відносно одне одного з можливістю відтворення горизонтального і вертикального паралаксу при зміні кутів спостереження шляхом похитування. Особливістю пропонованого голографічного захисного елемента є і те, що голографічні зображення сформовані на основі з можливістю спостерігання горизонтального паралаксу при похитуванні захисним елементом у вертикальному напрямку - вгору-вниз, а вертикального паралаксу - при похитуванні захисним елементом у горизонтальному напрямку - вліво-вправо. Паралакс (від грец. παράλλαξις - зміна) - явне зміщення або різниця орієнтації об'єкта, що розглядається з двох різних позицій. Що далі розташований об'єкт, тим менше змінюється його візуальна позиція. Що ближча відстань до об'єкта, або що більша відстань між точками спостереження (база), тим більший паралакс [див. сайт http://uk.wikipedia.org/wiki/%D0 %9F%D0 %B0 %D1 %80 %D0 %B0 %D0 %BB%D0 %B0 %D0 %BA %D1 %81]. Паралакс використовують у голографії як один з ефектів для створення ілюзії тривимірності. Більшість сучасних голограм мають лише горизонтальний паралакс. Тобто, при похитуванні голограмою у горизонтальному напрямку елементи дизайну також зсуваються у горизонтальному напрямку. Вертикального ж паралаксу не має. Цей ефект є характерним для райдужних 2D/3D та 3D голограм. Горизонтальний паралакс у пропонованому захисному елементі - візуальна кінетична ознака, що проявляється при похитуванні захисним елементом у вертикальному напрямку (вгору-вниз), а вертикальний паралакс - при похитуванні у горизонтальному напрямку (влівовправо), що дозволяє контролеру визначити автентичність захисного елемента без застосування складних оптичних зчитуючих приладів, масок чи фільтрів і комп'ютера з відповідним програмним статком. Для створення пропонованого захисного елемента застосовують голографічне обладнання з високою розрізняльною здатністю, програмний статок для розрахунку певних дифракційних мікроструктур та працю досвідчених спеціалістів-оптиків і програмістів, а тому собівартість такого захисного елемента є значною. Згаданого досить дорогого обладнання і програмного статку, як правило, не мають окремі особи або невеликі компанії, а тому і вірогідність підробки чи відтворення пропонованого захисного елемента такими особами чи невеликими компаніями є на стільки малою, що на неї можна не зважати. Незвичайний на теперішній час вигляд та можливість спостерігання динамічної зміни зображення "AnyMotion" приваблює споживача і одночасно дозволяє суттєво полегшити візуальну перевірку автентичності пропонованого захисного елемента, що є найбільш простим на сьогодні та ефективним способом боротьби з підробками. Суть конструкції пропонованого захисного елемента пояснюється за допомогою схематичних креслень. 1 UA 93829 U 5 10 15 20 25 30 На фіг. 1 показано загальний вигляд пропонованого захисного елемента. На фіг. 2, 3 схематично показано процес спостерігання горизонтального і вертикального паралаксу - при похитуванні захисним елементом, відповідно, у вертикальному (вгору-вниз) та у горизонтальному напрямку (вліво-вправо). На фіг. 4 схематично показано процес виготовлення пропонованого захисного елемента. Пропонований голографічний захисний елемент "AnyMotion" включає основу у вигляді полімерної плівки 1, на якій у вигляді мікрорельєфу з виступів і канавок сформовано декілька однакових голографічних зображень 2, які зсунуті відносно одне одного. Як таке зображення може бути використаний малюнок чи текст (літери). Пропонований голографічний захисний елемент "AnyMotion" виготовляють так. Дизайнер створює методами комп'ютерної графіки необхідний дизайн, наприклад, у вигляді тексту. Записує цей текст до комп'ютера і за допомогою певного програмного продукту зсуває текст по горизонталі вправо і вліво для отримання однакових зображень і відтворення у майбутньому голографічному захисному елементі горизонтального паралаксу. Різні ракурси горизонтального паралаксу записують різними ґратками, наприклад, з різним просторовим періодом. Потім весь горизонтальний паралакс методами комп'ютерної графіки зсувають по вертикалі. Вертикальні ракурси записують ґратками з різним кутом нахилу. Потім виготовляють металеву матрицю із створеними потрібними голографічними зображеннями, яку використовують для тиражування захисного голографічного елемента. Механічне відтворення голографічних зображень 2 на полімерній плівці 1 виконують на традиційному обладнанні - механічному пресі шляхом тиснення нікелевою матрицею з голографічними зображенням по полімерній плівці 1, яка є основою голографічного захисного елемента "AnyMotion". Під час ідентифікації автентичності голографічного захисного елемента - відтворення горизонтального і вертикального паралаксу здійснюють зміну кутів спостереження шляхом похитування захисним елементом. Оскільки при створенні дизайну для горизонтального паралаксу змінювали період ґратки, а для вертикального паралаксу - кут, то горизонтальний паралакс проявляється при похитуванні у вертикальному напрямку (вгору-вниз), а вертикальний паралакс - при похитуванні голограми у горизонтальному напрямку (вліво-вправо). При цьому неозброєним оком - без застосування будь-яких приладів, масок, фільтрів, тощо спостерігається зсув зображення у протилежних напрямках, що дозволяє суттєво полегшити візуальну перевірку автентичності пропонованого захисного елемента найбільш простим на сьогодні та ефективним способом боротьби з підробками. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Голографічний захисний елемент, що містить основу з полімерної плівки, на якій у вигляді мікрорельєфу з виступів і канавок сформоване голографічне зображення, який відрізняється тим, що захисний елемент містить щонайменше два тотожні голографічні зображення, які зсунуті відносно одне одного з можливістю відтворення горизонтального і вертикального паралаксу при зміні кутів спостереження. 2. Голографічний захисний елемент за п. 1, який відрізняється тим, що голографічні зображення сформовані на основі з можливістю спостерігання горизонтального паралаксу при похитуванні захисним елементом з голографічним зображенням у вертикальному напрямку вгору-вниз, а вертикального паралаксу - при похитуванні захисним елементом у горизонтальному напрямку - вліво-вправо. 2 UA 93829 U 3 UA 93829 U 4 UA 93829 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
