Гідравлічний регулятор стоку

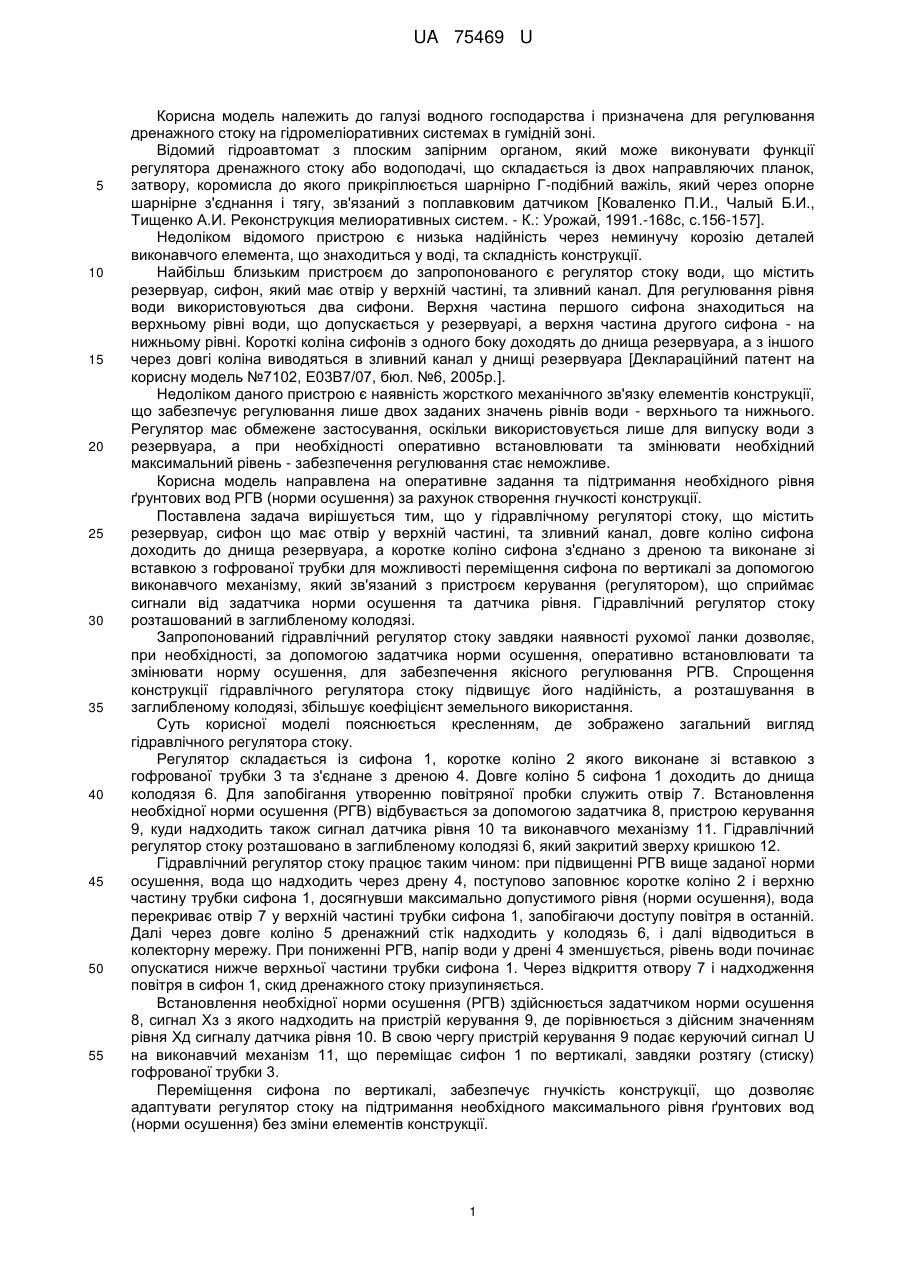

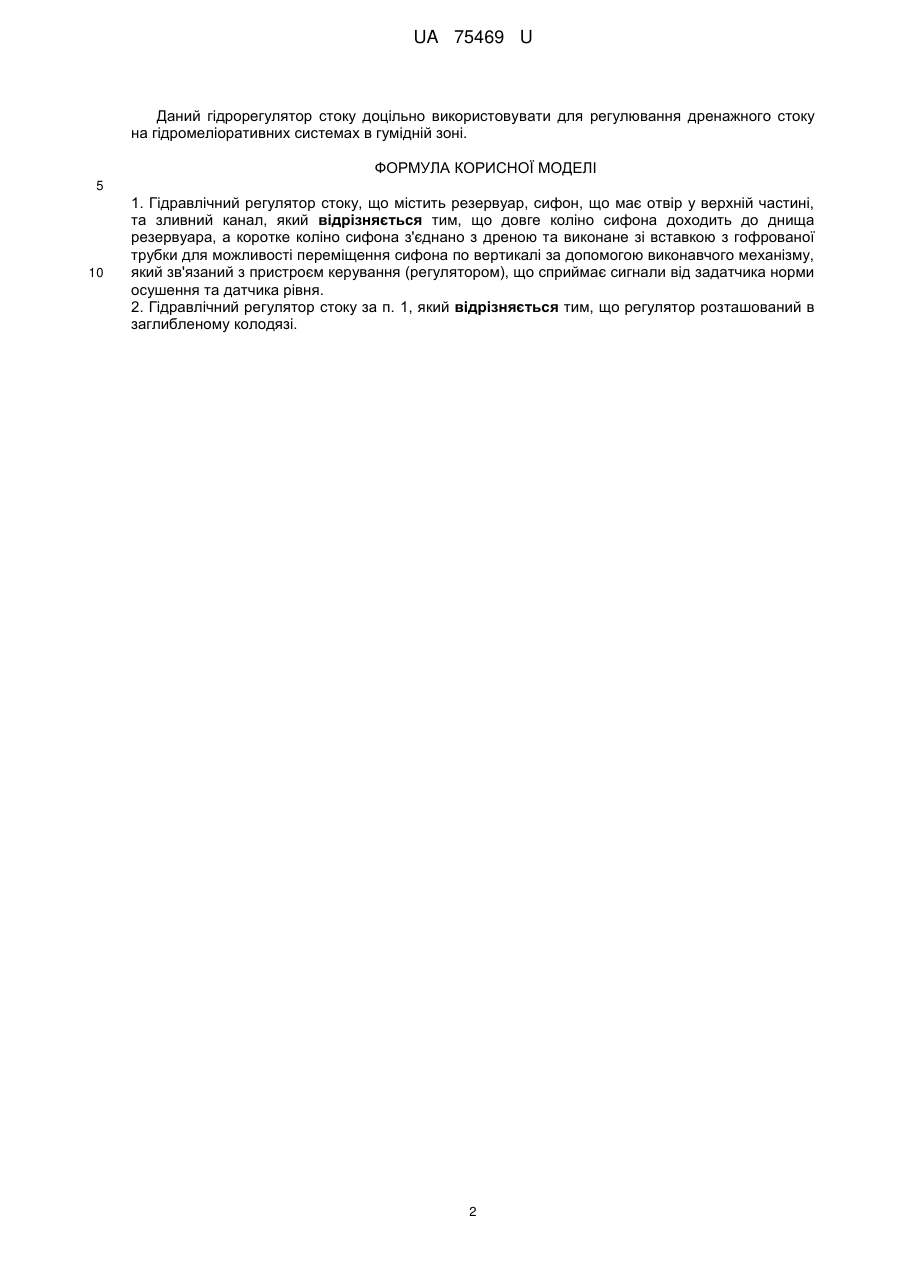

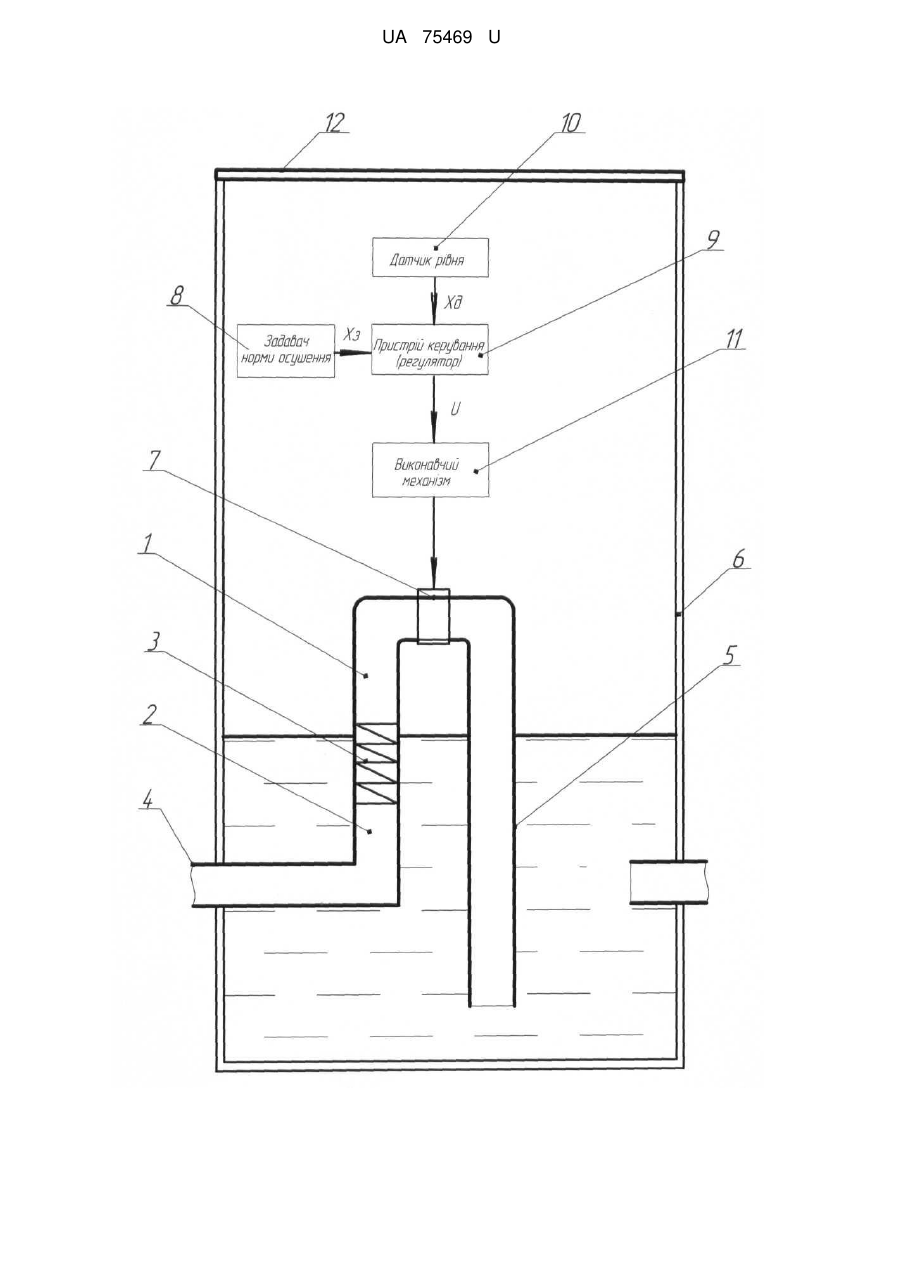

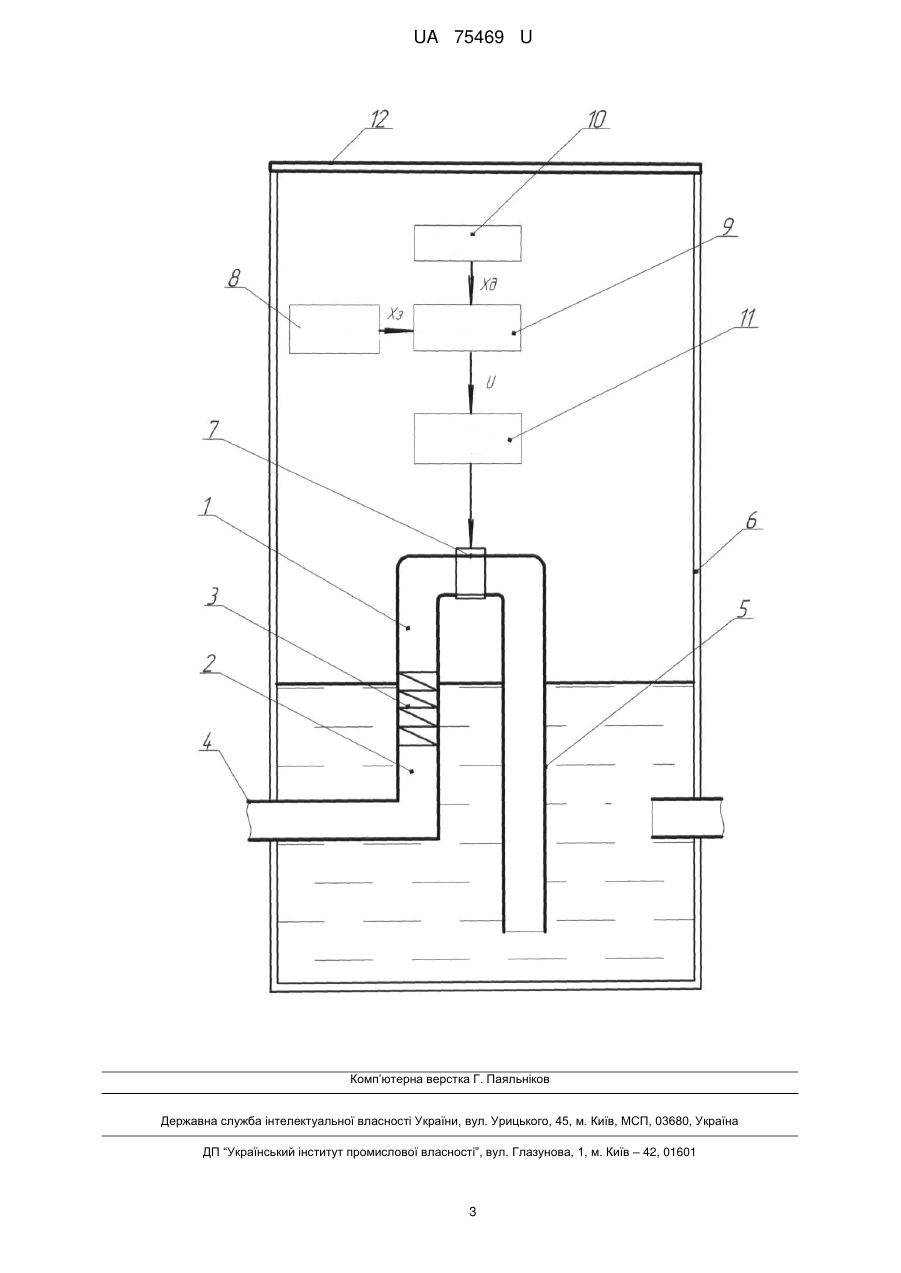

Реферат: UA 75469 U UA 75469 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі водного господарства і призначена для регулювання дренажного стоку на гідромеліоративних системах в гумідній зоні. Відомий гідроавтомат з плоским запірним органом, який може виконувати функції регулятора дренажного стоку або водоподачі, що складається із двох направляючих планок, затвору, коромисла до якого прикріплюється шарнірно Г-подібний важіль, який через опорне шарнірне з'єднання і тягу, зв'язаний з поплавковим датчиком [Коваленко П.И., Чалый Б.И., Тищенко А.И. Реконструкция мелиоративных систем. - К.: Урожай, 1991.-168с, с.156-157]. Недоліком відомого пристрою є низька надійність через неминучу корозію деталей виконавчого елемента, що знаходиться у воді, та складність конструкції. Найбільш близьким пристроєм до запропонованого є регулятор стоку води, що містить резервуар, сифон, який має отвір у верхній частині, та зливний канал. Для регулювання рівня води використовуються два сифони. Верхня частина першого сифона знаходиться на верхньому рівні води, що допускається у резервуарі, а верхня частина другого сифона - на нижньому рівні. Короткі коліна сифонів з одного боку доходять до днища резервуара, а з іншого через довгі коліна виводяться в зливний канал у днищі резервуара [Деклараційний патент на корисну модель №7102, Е03В7/07, бюл. №6, 2005р.]. Недоліком даного пристрою є наявність жорсткого механічного зв'язку елементів конструкції, що забезпечує регулювання лише двох заданих значень рівнів води - верхнього та нижнього. Регулятор має обмежене застосування, оскільки використовується лише для випуску води з резервуара, а при необхідності оперативно встановлювати та змінювати необхідний максимальний рівень - забезпечення регулювання стає неможливе. Корисна модель направлена на оперативне задання та підтримання необхідного рівня ґрунтових вод РГВ (норми осушення) за рахунок створення гнучкості конструкції. Поставлена задача вирішується тим, що у гідравлічному регуляторі стоку, що містить резервуар, сифон що має отвір у верхній частині, та зливний канал, довге коліно сифона доходить до днища резервуара, а коротке коліно сифона з'єднано з дреною та виконане зі вставкою з гофрованої трубки для можливості переміщення сифона по вертикалі за допомогою виконавчого механізму, який зв'язаний з пристроєм керування (регулятором), що сприймає сигнали від задатчика норми осушення та датчика рівня. Гідравлічний регулятор стоку розташований в заглибленому колодязі. Запропонований гідравлічний регулятор стоку завдяки наявності рухомої ланки дозволяє, при необхідності, за допомогою задатчика норми осушення, оперативно встановлювати та змінювати норму осушення, для забезпечення якісного регулювання РГВ. Спрощення конструкції гідравлічного регулятора стоку підвищує його надійність, а розташування в заглибленому колодязі, збільшує коефіцієнт земельного використання. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд гідравлічного регулятора стоку. Регулятор складається із сифона 1, коротке коліно 2 якого виконане зі вставкою з гофрованої трубки 3 та з'єднане з дреною 4. Довге коліно 5 сифона 1 доходить до днища колодязя 6. Для запобігання утворенню повітряної пробки служить отвір 7. Встановлення необхідної норми осушення (РГВ) відбувається за допомогою задатчика 8, пристрою керування 9, куди надходить також сигнал датчика рівня 10 та виконавчого механізму 11. Гідравлічний регулятор стоку розташовано в заглибленому колодязі 6, який закритий зверху кришкою 12. Гідравлічний регулятор стоку працює таким чином: при підвищенні РГВ вище заданої норми осушення, вода що надходить через дрену 4, поступово заповнює коротке коліно 2 і верхню частину трубки сифона 1, досягнувши максимально допустимого рівня (норми осушення), вода перекриває отвір 7 у верхній частині трубки сифона 1, запобігаючи доступу повітря в останній. Далі через довге коліно 5 дренажний стік надходить у колодязь 6, і далі відводиться в колекторну мережу. При пониженні РГВ, напір води у дрені 4 зменшується, рівень води починає опускатися нижче верхньої частини трубки сифона 1. Через відкриття отвору 7 і надходження повітря в сифон 1, скид дренажного стоку призупиняється. Встановлення необхідної норми осушення (РГВ) здійснюється задатчиком норми осушення 8, сигнал Хз з якого надходить на пристрій керування 9, де порівнюється з дійсним значенням рівня Хд сигналу датчика рівня 10. В свою чергу пристрій керування 9 подає керуючий сигнал U на виконавчий механізм 11, що переміщає сифон 1 по вертикалі, завдяки розтягу (стиску) гофрованої трубки 3. Переміщення сифона по вертикалі, забезпечує гнучкість конструкції, що дозволяє адаптувати регулятор стоку на підтримання необхідного максимального рівня ґрунтових вод (норми осушення) без зміни елементів конструкції. 1 UA 75469 U Даний гідрорегулятор стоку доцільно використовувати для регулювання дренажного стоку на гідромеліоративних системах в гумідній зоні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Гідравлічний регулятор стоку, що містить резервуар, сифон, що має отвір у верхній частині, та зливний канал, який відрізняється тим, що довге коліно сифона доходить до днища резервуара, а коротке коліно сифона з'єднано з дреною та виконане зі вставкою з гофрованої трубки для можливості переміщення сифона по вертикалі за допомогою виконавчого механізму, який зв'язаний з пристроєм керування (регулятором), що сприймає сигнали від задатчика норми осушення та датчика рівня. 2. Гідравлічний регулятор стоку за п. 1, який відрізняється тим, що регулятор розташований в заглибленому колодязі. 2 UA 75469 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
