Спосіб виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором

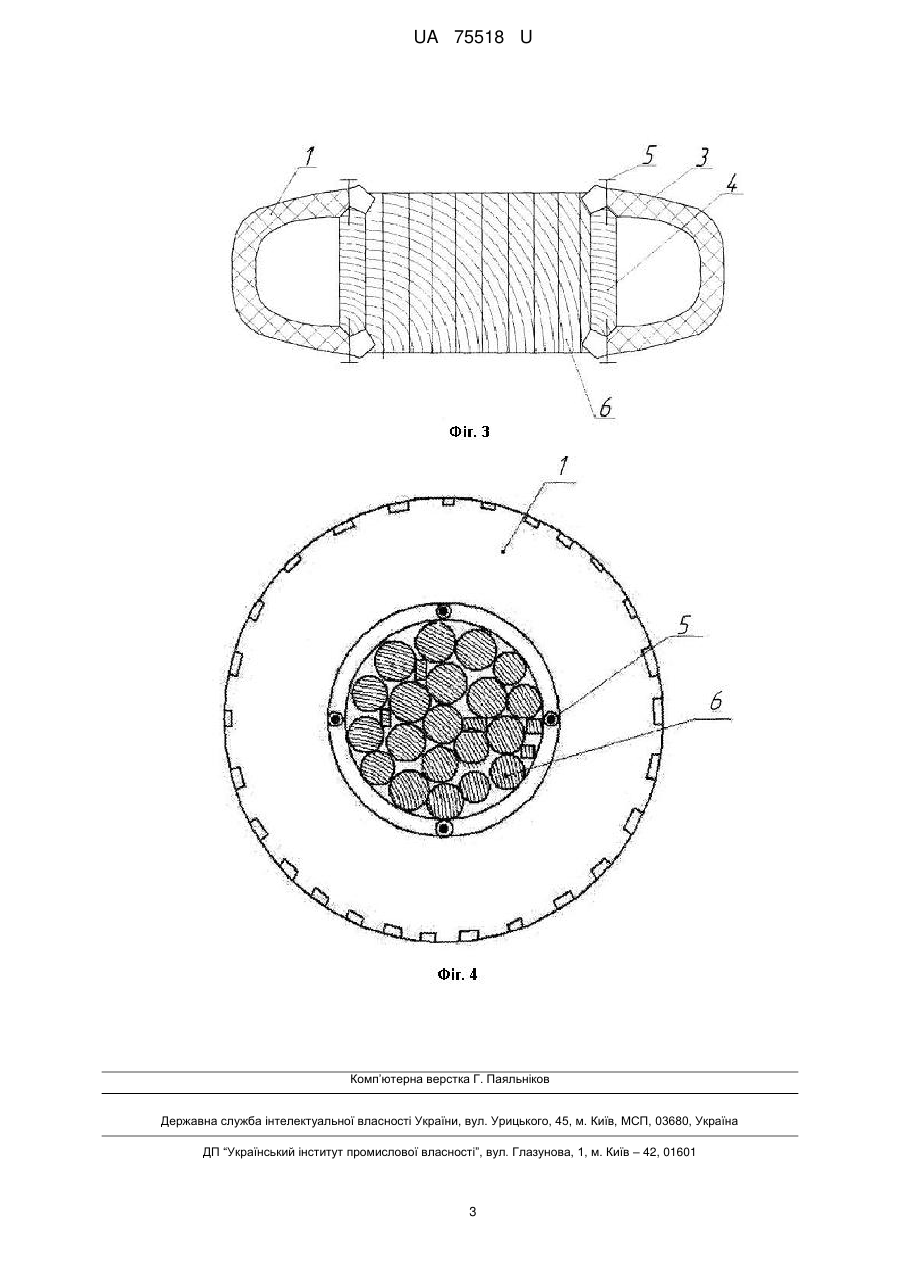

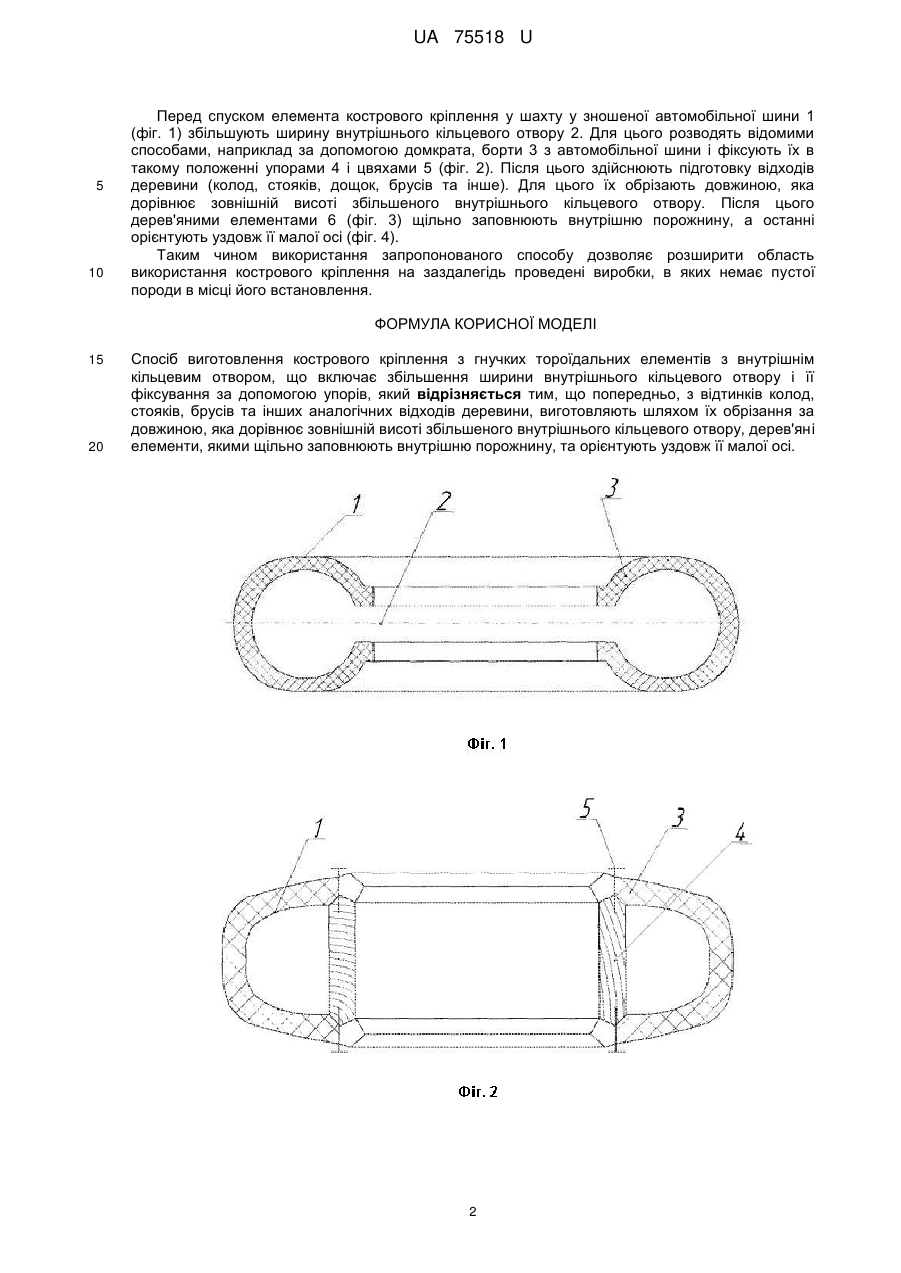

Реферат: Спосіб виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором включає збільшення ширини внутрішнього кільцевого отвору і її фіксування до допомогою упорів. Виготовляють упори шляхом їх обрізання за довжиною, яка дорівнює зовнішній висоті збільшеного внутрішнього кільцевого отвору, попередньо з відтинків колод, стояків, брусів та інших аналогічних відходів деревини. Дерев'яними елементами щільно заповнюють внутрішню порожнину та орієнтують уздовж її малої осі. UA 75518 U (54) СПОСІБ ВИГОТОВЛЕННЯ КОСТРОВОГО КРІПЛЕННЯ З ГНУЧКИХ ТОРОЇДАЛЬНИХ ЕЛЕМЕНТІВ З ВНУТРІШНІМ КІЛЬЦЕВИМ ОТВОРОМ UA 75518 U UA 75518 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вугільної промисловості і може бути використана для охорони підготовчих виробок при розробці похилих, тонких і частково середньої потужності вугільних пластів. Відомий спосіб виготовлення елемента костра з гнучкого кільцевого елемента з внутрішнім кільцевим отвором, який включає виконання підрізів на зовнішній стороні кільцевого елемента, заповнення його повітряної порожнини закладним матеріалом і ущільнення останнього [Авт. свід. СРСР № 1509539 МПК Ε21D 15/48, Бюл. № 35, 1989 г.]. Недоліком цього способу є складність виготовлення окремих елементів костра. Відомий спосіб зведення костра в борту штрека при безціликовій його охороні, що включає укладання пружних елементів один на іншій, прорізання в них вікон, виступів і бічних співвісних отворів. [Авт. свід. СРСР № 945455, МПК Ε21D 15/44, Бюл. № 19, 1980]. Недоліком цього способу є необхідність використання сполучних стрижнів для утворення шарнірних зв'язків, тобто витрата металу. Відомий спосіб зведення при штрековій охоронній смузі, який включає укладання кільцевих пружних елементів один на одного до покрівлі і створення розпору між покрівлею і підошвою. [Патент Росії № 2055990, МПК Ε21D 15/48, Бюл. № 7, 1996 г.]. Недоліком цього способу є складність виготовлення окремих елементів костра. Відомий спосіб зведення при штрековій охоронній смузі, що включає укладання пружних елементів один на один і утворення розпору між покрівлею і підошвою, який передбачає те, що перед укладанням у вироблений простір пружні кільцеві елементи, наприклад зношені автомобільні шини, розрізають на частини шляхом відділення боковин від протектора і укладають одержані боковини одну на одну так, щоб опуклості вище розміщеної боковини потрапляли в увігнутості нижче розміщеної боковини. Протектор згортають в спіраль і розміщують усередині створеної ємності, заповнюючи простір, що залишилась, здрібненою породою. [Патент України на корисну модель № 18719, МПК Ε21D 15/00, Бюл. № 11, 2006 p.]. Недоліком цього способу є велика трудоємність розрізання пружних кільцевих елементів на окремі частини і необхідність використання здрібненої породи, якої може не бути в місці зведення охоронної смуги. Найбільш близьким за технічною суттю і ефектом, що досягається, є спосіб виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором, який включає збільшення ширини внутрішнього кільцевого отвору, фіксацію кріплення за допомогою упорів, закріплених в корпусі елемента по його сторонах, потім надання елементу еліпсоподібної форми, фіксуючи його за допомогою поперечного стягування і заповнення внутрішньої порожнини породною масою. [Авт. свид. СССР № 1663193, МПК 5 Ε 21 D 15/48, Бюл. № 26, 1991 г.]. Але цей спосіб характеризується необхідністю використання породної маси, для заповнення внутрішньої порожнини. Однак породної маси може не бути в місці зведення кострового кріплення, наприклад у заздалегідь проведеній виробці. В основу корисної моделі поставлена задача удосконалення способу виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором шляхом збільшення ширини внутрішнього кільцевого отвору і щільного заповнення збільшеної внутрішньої порожнини відтинами колод, стояків, дощок, брусів та інших аналогічних відходів деревини, за рахунок чого розширюється дільниця використання елементів кострового кріплення на заздалегідь проведені виробки, в яких немає породи у місці зведення кострового кріплення. Поставлена задача вирішується тим, що в способі виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором, що включає збільшення ширини внутрішнього кільцевого отвору і її фіксування за допомогою упорів. Згідно з корисною моделлю, попередньо, з відтинків колод, стояків, брусів та інших аналогічних відходів деревини виготовляють, шляхом їх обрізання до довжини, яка дорівнює зовнішній висоті збільшеного внутрішнього кільцевого отвору дерев'яні елементи, якими щільно заповнюють внутрішню порожнину, орієнтуючи останні уздовж її малої осі. На кресленні зображено: на фіг. 1 - розріз по діаметральній площині гнучкого тороїдального елемента з внутрішнім кільцевим отвором (зношена автомобільна шина; на фіг. 2 - розріз у тій же площині автомобільної шини з розведеними бортами, зафіксованими упорами і цвяхами; на фіг. 3 - розріз автомобільної шини з розведеними бортами і заповненою відходами деревини внутрішньою порожниною; на фіг 4 - вид зверху на автомобільну шину з заповненою внутрішньою порожниною відходами деревини. Спосіб здійснюється таким чином. 1 UA 75518 U 5 10 Перед спуском елемента кострового кріплення у шахту у зношеної автомобільної шини 1 (фіг. 1) збільшують ширину внутрішнього кільцевого отвору 2. Для цього розводять відомими способами, наприклад за допомогою домкрата, борти 3 з автомобільної шини і фіксують їх в такому положенні упорами 4 і цвяхами 5 (фіг. 2). Після цього здійснюють підготовку відходів деревини (колод, стояків, дощок, брусів та інше). Для цього їх обрізають довжиною, яка дорівнює зовнішній висоті збільшеного внутрішнього кільцевого отвору. Після цього дерев'яними елементами 6 (фіг. 3) щільно заповнюють внутрішню порожнину, а останні орієнтують уздовж її малої осі (фіг. 4). Таким чином використання запропонованого способу дозволяє розширити область використання кострового кріплення на заздалегідь проведені виробки, в яких немає пустої породи в місці його встановлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб виготовлення кострового кріплення з гнучких тороїдальних елементів з внутрішнім кільцевим отвором, що включає збільшення ширини внутрішнього кільцевого отвору і її фіксування за допомогою упорів, який відрізняється тим, що попередньо, з відтинків колод, стояків, брусів та інших аналогічних відходів деревини, виготовляють шляхом їх обрізання за довжиною, яка дорівнює зовнішній висоті збільшеного внутрішнього кільцевого отвору, дерев'яні елементи, якими щільно заповнюють внутрішню порожнину, та орієнтують уздовж її малої осі. 2 UA 75518 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
