Спосіб виготовлення світлодіодних освітлювальних пристроїв

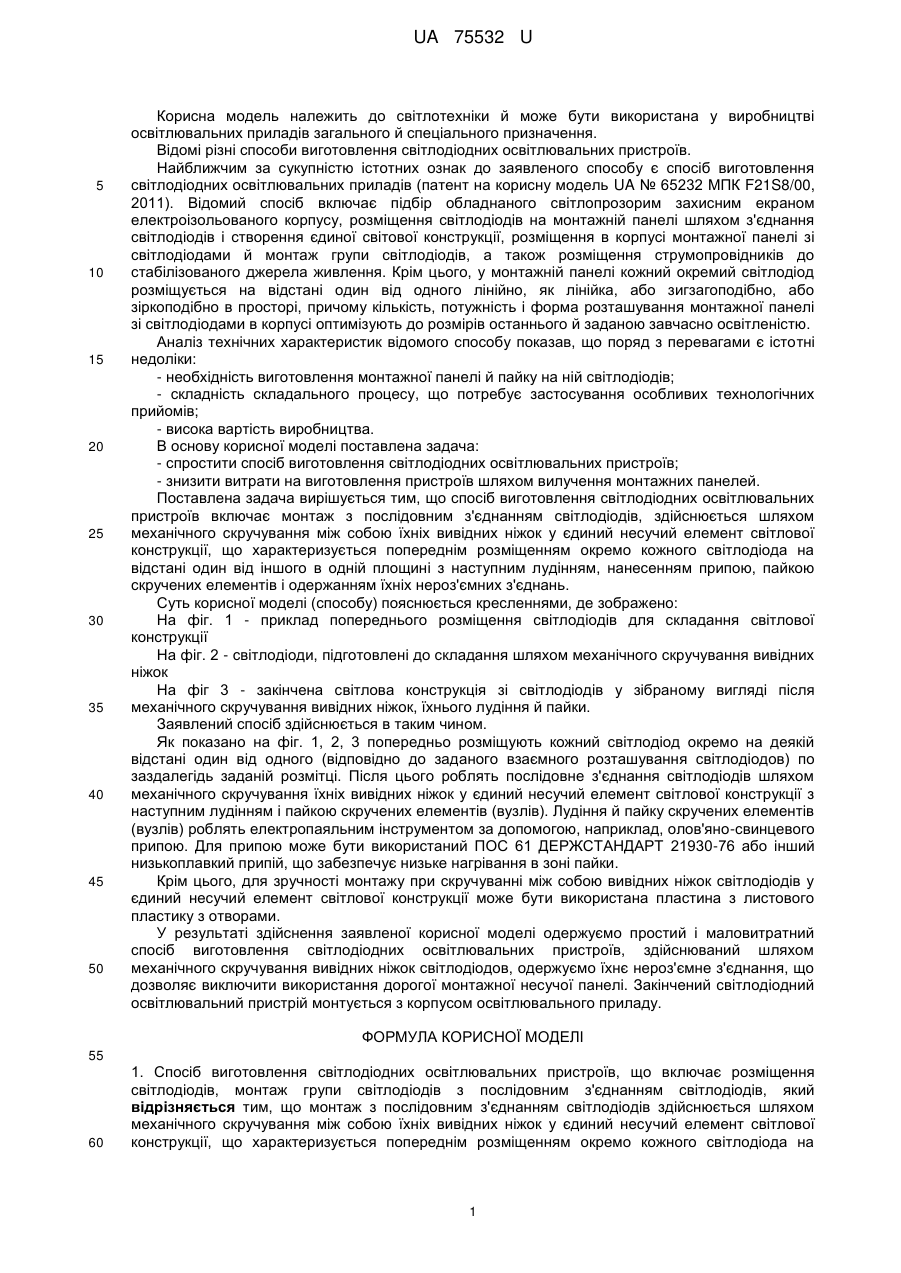

Реферат: UA 75532 U UA 75532 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до світлотехніки й може бути використана у виробництві освітлювальних приладів загального й спеціального призначення. Відомі різні способи виготовлення світлодіодних освітлювальних пристроїв. Найближчим за сукупністю істотних ознак до заявленого способу є спосіб виготовлення світлодіодних освітлювальних приладів (патент на корисну модель UA № 65232 МПК F21S8/00, 2011). Відомий спосіб включає підбір обладнаного світлопрозорим захисним екраном електроізольованого корпусу, розміщення світлодіодів на монтажній панелі шляхом з'єднання світлодіодів і створення єдиної світової конструкції, розміщення в корпусі монтажної панелі зі світлодіодами й монтаж групи світлодіодів, а також розміщення струмопровідників до стабілізованого джерела живлення. Крім цього, у монтажній панелі кожний окремий світлодіод розміщується на відстані один від одного лінійно, як лінійка, або зигзагоподібно, або зіркоподібно в просторі, причому кількість, потужність і форма розташування монтажної панелі зі світлодіодами в корпусі оптимізують до розмірів останнього й заданою завчасно освітленістю. Аналіз технічних характеристик відомого способу показав, що поряд з перевагами є істотні недоліки: - необхідність виготовлення монтажної панелі й пайку на ній світлодіодів; - складність складального процесу, що потребує застосування особливих технологічних прийомів; - висока вартість виробництва. В основу корисної моделі поставлена задача: - спростити спосіб виготовлення світлодіодних освітлювальних пристроїв; - знизити витрати на виготовлення пристроїв шляхом вилучення монтажних панелей. Поставлена задача вирішується тим, що спосіб виготовлення світлодіодних освітлювальних пристроїв включає монтаж з послідовним з'єднанням світлодіодів, здійснюється шляхом механічного скручування між собою їхніх вивідних ніжок у єдиний несучий елемент світлової конструкції, що характеризується попереднім розміщенням окремо кожного світлодіода на відстані один від іншого в одній площині з наступним лудінням, нанесенням припою, пайкою скручених елементів і одержанням їхніх нероз'ємних з'єднань. Суть корисної моделі (способу) пояснюється кресленнями, де зображено: На фіг. 1 - приклад попереднього розміщення світлодіодів для складання світлової конструкції На фіг. 2 - світлодіоди, підготовлені до складання шляхом механічного скручування вивідних ніжок На фіг 3 - закінчена світлова конструкція зі світлодіодів у зібраному вигляді після механічного скручування вивідних ніжок, їхнього лудіння й пайки. Заявлений спосіб здійснюється в таким чином. Як показано на фіг. 1, 2, 3 попередньо розміщують кожний світлодіод окремо на деякій відстані один від одного (відповідно до заданого взаємного розташування світлодіодов) по заздалегідь заданій розмітці. Після цього роблять послідовне з'єднання світлодіодів шляхом механічного скручування їхніх вивідних ніжок у єдиний несучий елемент світлової конструкції з наступним лудінням і пайкою скручених елементів (вузлів). Лудіння й пайку скручених елементів (вузлів) роблять електропаяльним інструментом за допомогою, наприклад, олов'яно-свинцевого припою. Для припою може бути використаний ПОС 61 ДЕРЖСТАНДАРТ 21930-76 або інший низькоплавкий припій, що забезпечує низьке нагрівання в зоні пайки. Крім цього, для зручності монтажу при скручуванні між собою вивідних ніжок світлодіодів у єдиний несучий елемент світлової конструкції може бути використана пластина з листового пластику з отворами. У результаті здійснення заявленої корисної моделі одержуємо простий і маловитратний спосіб виготовлення світлодіодних освітлювальних пристроїв, здійснюваний шляхом механічного скручування вивідних ніжок світлодіодов, одержуємо їхнє нероз'ємне з'єднання, що дозволяє виключити використання дорогої монтажної несучої панелі. Закінчений світлодіодний освітлювальний пристрій монтується з корпусом освітлювального приладу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Спосіб виготовлення світлодіодних освітлювальних пристроїв, що включає розміщення світлодіодів, монтаж групи світлодіодів з послідовним з'єднанням світлодіодів, який відрізняється тим, що монтаж з послідовним з'єднанням світлодіодів здійснюється шляхом механічного скручування між собою їхніх вивідних ніжок у єдиний несучий елемент світлової конструкції, що характеризується попереднім розміщенням окремо кожного світлодіода на 1 UA 75532 U відстані один від одного по заздалегідь заданій розмітці з наступним лудінням, нанесенням припою, пайкою скручених елементів і одержанням їхніх нероз'ємних з'єднань. 2. Спосіб за п. 1, який відрізняється тим, що монтаж при з'єднанні світлодіодів роблять із використанням пластини з листового пластику з отворами. 2 UA 75532 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
