Світлодіодний освітлювальний пристрій

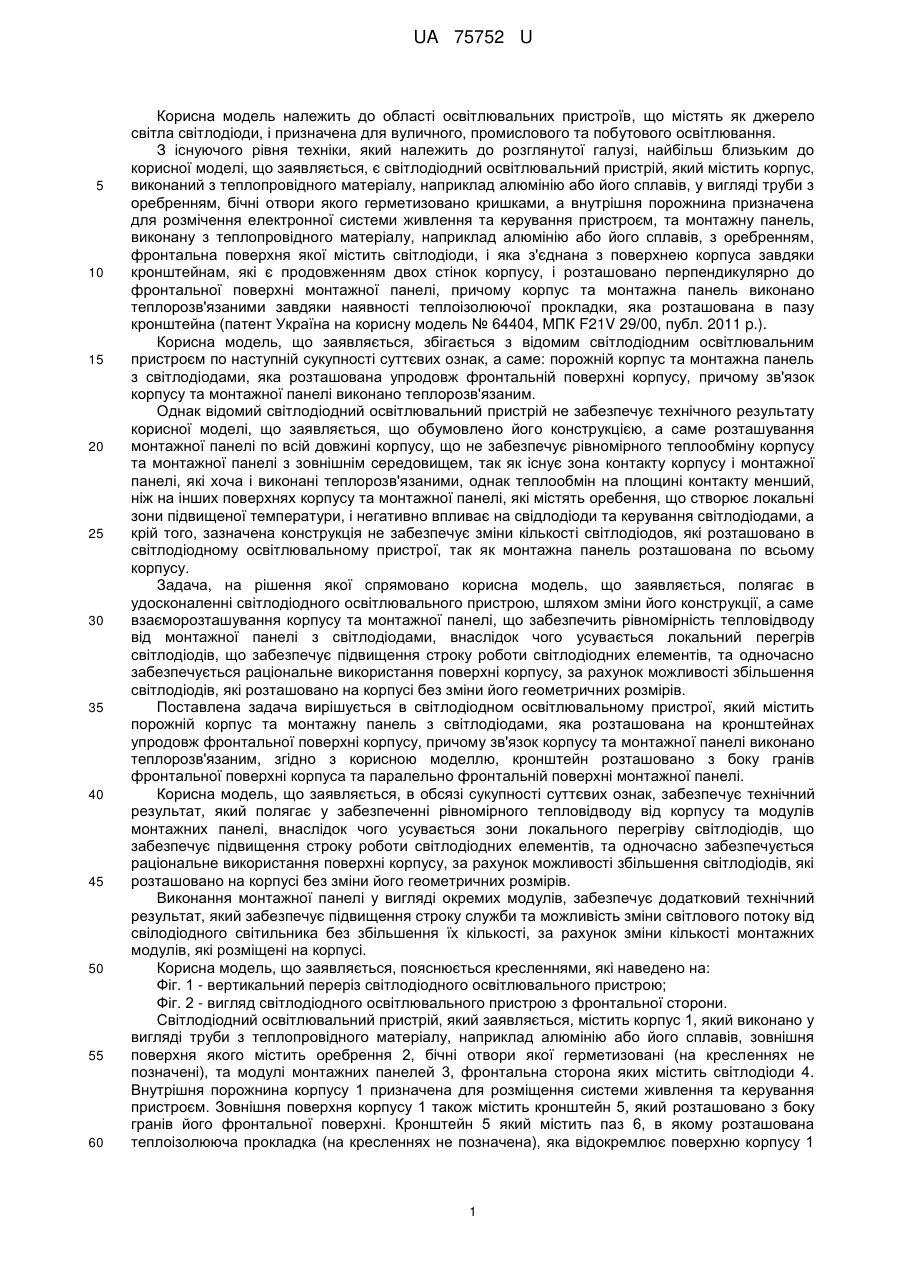

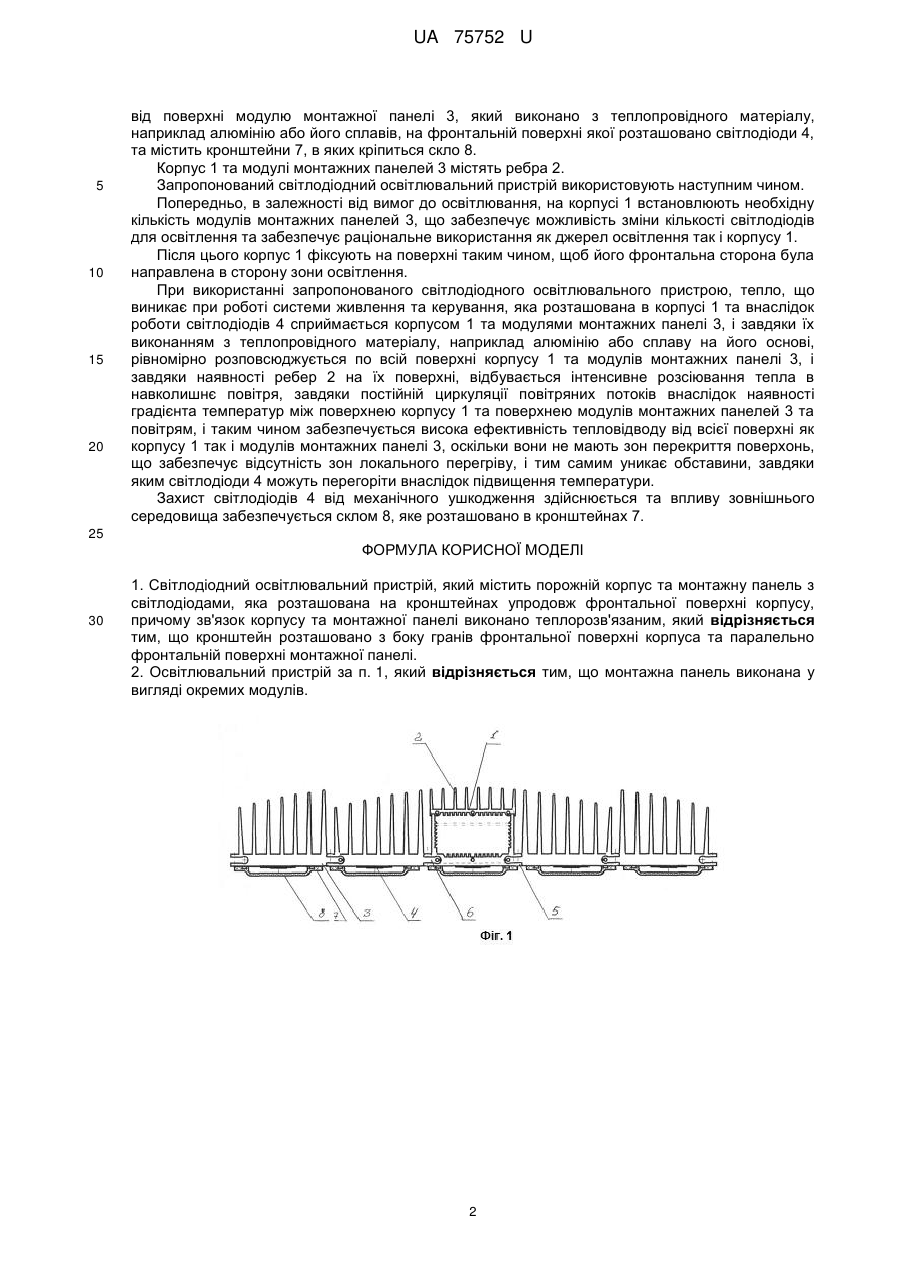

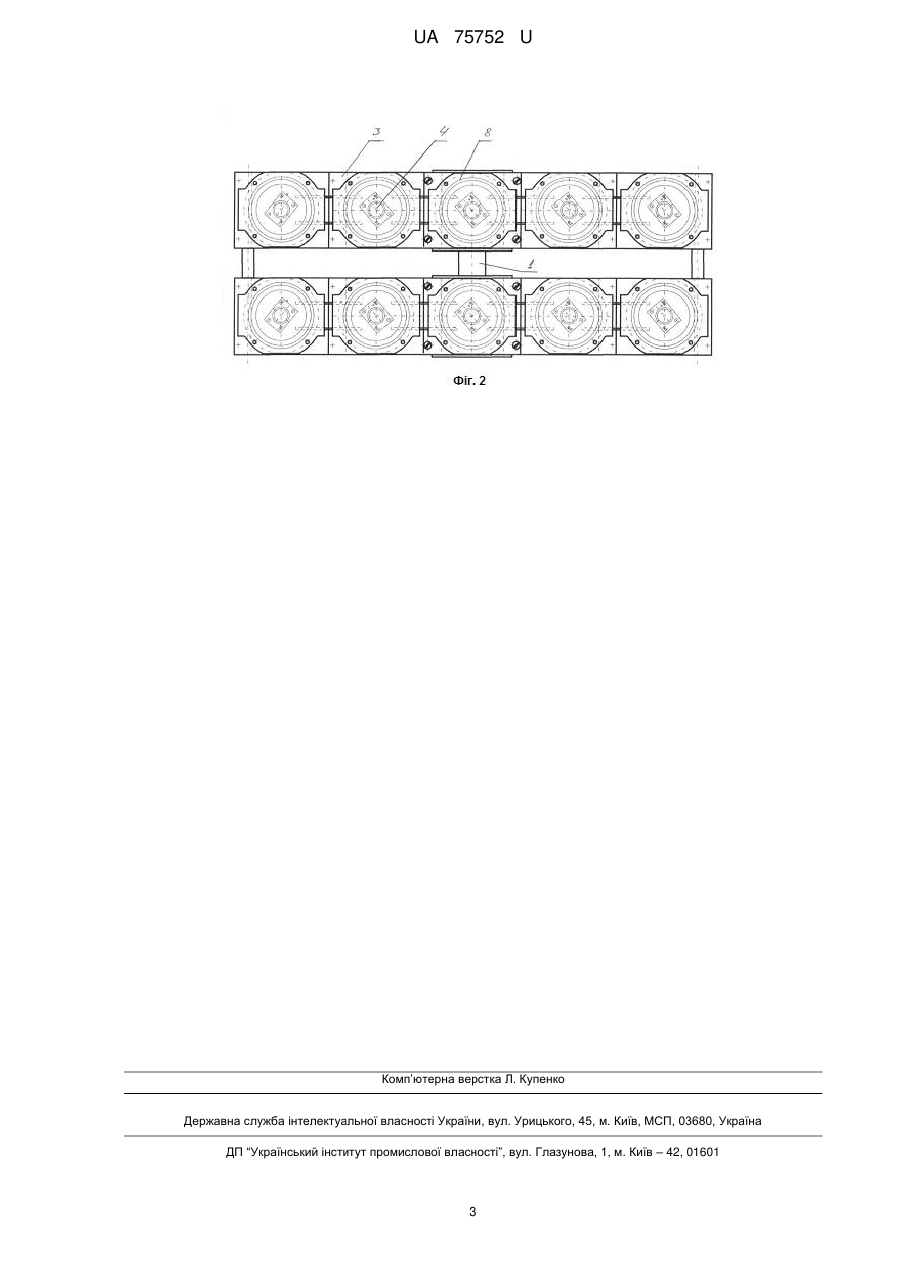

Реферат: Світлодіодний освітлювальний пристрій містить порожній корпус та монтажну панель з світлодіодами, яка розташована на кронштейнах упродовж фронтальної поверхні корпусу, причому зв'язок корпусу та монтажної панелі виконано теплорозв'язаним. Кронштейн розташовано з боку гранів фронтальної поверхні корпуса та паралельно фронтальній поверхні монтажної панелі. UA 75752 U (12) UA 75752 U UA 75752 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області освітлювальних пристроїв, що містять як джерело світла світлодіоди, і призначена для вуличного, промислового та побутового освітлювання. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, що заявляється, є світлодіодний освітлювальний пристрій, який містить корпус, виконаний з теплопровідного матеріалу, наприклад алюмінію або його сплавів, у вигляді труби з оребренням, бічні отвори якого герметизовано кришками, а внутрішня порожнина призначена для розмічення електронної системи живлення та керування пристроєм, та монтажну панель, виконану з теплопровідного матеріалу, наприклад алюмінію або його сплавів, з оребренням, фронтальна поверхня якої містить світлодіоди, і яка з'єднана з поверхнею корпуса завдяки кронштейнам, які є продовженням двох стінок корпусу, і розташовано перпендикулярно до фронтальної поверхні монтажної панелі, причому корпус та монтажна панель виконано теплорозв'язаними завдяки наявності теплоізолюючої прокладки, яка розташована в пазу кронштейна (патент Україна на корисну модель № 64404, МПК F21V 29/00, публ. 2011 p.). Корисна модель, що заявляється, збігається з відомим світлодіодним освітлювальним пристроєм по наступній сукупності суттєвих ознак, а саме: порожній корпус та монтажна панель з світлодіодами, яка розташована упродовж фронтальній поверхні корпусу, причому зв'язок корпусу та монтажної панелі виконано теплорозв'язаним. Однак відомий світлодіодний освітлювальний пристрій не забезпечує технічного результату корисної моделі, що заявляється, що обумовлено його конструкцією, а саме розташування монтажної панелі по всій довжині корпусу, що не забезпечує рівномірного теплообміну корпусу та монтажної панелі з зовнішнім середовищем, так як існує зона контакту корпусу і монтажної панелі, які хоча і виконані теплорозв'язаними, однак теплообмін на площині контакту менший, ніж на інших поверхнях корпусу та монтажної панелі, які містять оребення, що створює локальні зони підвищеної температури, і негативно впливає на свідлодіоди та керування світлодіодами, а крій того, зазначена конструкція не забезпечує зміни кількості світлодіодов, які розташовано в світлодіодному освітлювальному пристрої, так як монтажна панель розташована по всьому корпусу. Задача, на рішення якої спрямовано корисна модель, що заявляється, полягає в удосконаленні світлодіодного освітлювального пристрою, шляхом зміни його конструкції, а саме взаєморозташування корпусу та монтажної панелі, що забезпечить рівномірність тепловідводу від монтажної панелі з світлодіодами, внаслідок чого усувається локальний перегрів світлодіодів, що забезпечує підвищення строку роботи світлодіодних елементів, та одночасно забезпечується раціональне використання поверхні корпусу, за рахунок можливості збільшення світлодіодів, які розташовано на корпусі без зміни його геометричних розмірів. Поставлена задача вирішується в світлодіодном освітлювальному пристрої, який містить порожній корпус та монтажну панель з світлодіодами, яка розташована на кронштейнах упродовж фронтальної поверхні корпусу, причому зв'язок корпусу та монтажної панелі виконано теплорозв'язаним, згідно з корисною моделлю, кронштейн розташовано з боку гранів фронтальної поверхні корпуса та паралельно фронтальній поверхні монтажної панелі. Корисна модель, що заявляється, в обсязі сукупності суттєвих ознак, забезпечує технічний результат, який полягає у забезпеченні рівномірного тепловідводу від корпусу та модулів монтажних панелі, внаслідок чого усувається зони локального перегріву світлодіодів, що забезпечує підвищення строку роботи світлодіодних елементів, та одночасно забезпечується раціональне використання поверхні корпусу, за рахунок можливості збільшення світлодіодів, які розташовано на корпусі без зміни його геометричних розмірів. Виконання монтажної панелі у вигляді окремих модулів, забезпечує додатковий технічний результат, який забезпечує підвищення строку служби та можливість зміни світлового потоку від свілодіодного світильника без збільшення їх кількості, за рахунок зміни кількості монтажних модулів, які розміщені на корпусі. Корисна модель, що заявляється, пояснюється кресленнями, які наведено на: Фіг. 1 - вертикальний переріз світлодіодного освітлювального пристрою; Фіг. 2 - вигляд світлодіодного освітлювального пристрою з фронтальної сторони. Світлодіодний освітлювальний пристрій, який заявляється, містить корпус 1, який виконано у вигляді труби з теплопровідного матеріалу, наприклад алюмінію або його сплавів, зовнішня поверхня якого містить оребрення 2, бічні отвори якої герметизовані (на кресленнях не позначені), та модулі монтажних панелей 3, фронтальна сторона яких містить світлодіоди 4. Внутрішня порожнина корпусу 1 призначена для розміщення системи живлення та керування пристроєм. Зовнішня поверхня корпусу 1 також містить кронштейн 5, який розташовано з боку гранів його фронтальної поверхні. Кронштейн 5 який містить паз 6, в якому розташована теплоізолююча прокладка (на кресленнях не позначена), яка відокремлює поверхню корпусу 1 1 UA 75752 U 5 10 15 20 від поверхні модулю монтажної панелі 3, який виконано з теплопровідного матеріалу, наприклад алюмінію або його сплавів, на фронтальній поверхні якої розташовано світлодіоди 4, та містить кронштейни 7, в яких кріпиться скло 8. Корпус 1 та модулі монтажних панелей 3 містять ребра 2. Запропонований світлодіодний освітлювальний пристрій використовують наступним чином. Попередньо, в залежності від вимог до освітлювання, на корпусі 1 встановлюють необхідну кількість модулів монтажних панелей 3, що забезпечує можливість зміни кількості світлодіодів для освітлення та забезпечує раціональне використання як джерел освітлення так і корпусу 1. Після цього корпус 1 фіксують на поверхні таким чином, щоб його фронтальна сторона була направлена в сторону зони освітлення. При використанні запропонованого світлодіодного освітлювального пристрою, тепло, що виникає при роботі системи живлення та керування, яка розташована в корпусі 1 та внаслідок роботи світлодіодів 4 сприймається корпусом 1 та модулями монтажних панелі 3, і завдяки їх виконанням з теплопровідного матеріалу, наприклад алюмінію або сплаву на його основі, рівномірно розповсюджується по всій поверхні корпусу 1 та модулів монтажних панелі 3, і завдяки наявності ребер 2 на їх поверхні, відбувається інтенсивне розсіювання тепла в навколишнє повітря, завдяки постійній циркуляції повітряних потоків внаслідок наявності градієнта температур між поверхнею корпусу 1 та поверхнею модулів монтажних панелей 3 та повітрям, і таким чином забезпечується висока ефективність тепловідводу від всієї поверхні як корпусу 1 так і модулів монтажних панелі 3, оскільки вони не мають зон перекриття поверхонь, що забезпечує відсутність зон локального перегріву, і тим самим уникає обставини, завдяки яким світлодіоди 4 можуть перегоріти внаслідок підвищення температури. Захист світлодіодів 4 від механічного ушкодження здійснюється та впливу зовнішнього середовища забезпечується склом 8, яке розташовано в кронштейнах 7. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Світлодіодний освітлювальний пристрій, який містить порожній корпус та монтажну панель з світлодіодами, яка розташована на кронштейнах упродовж фронтальної поверхні корпусу, причому зв'язок корпусу та монтажної панелі виконано теплорозв'язаним, який відрізняється тим, що кронштейн розташовано з боку гранів фронтальної поверхні корпуса та паралельно фронтальній поверхні монтажної панелі. 2. Освітлювальний пристрій за п. 1, який відрізняється тим, що монтажна панель виконана у вигляді окремих модулів. 2 UA 75752 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
