Світлодіодний освітлювальний пристрій

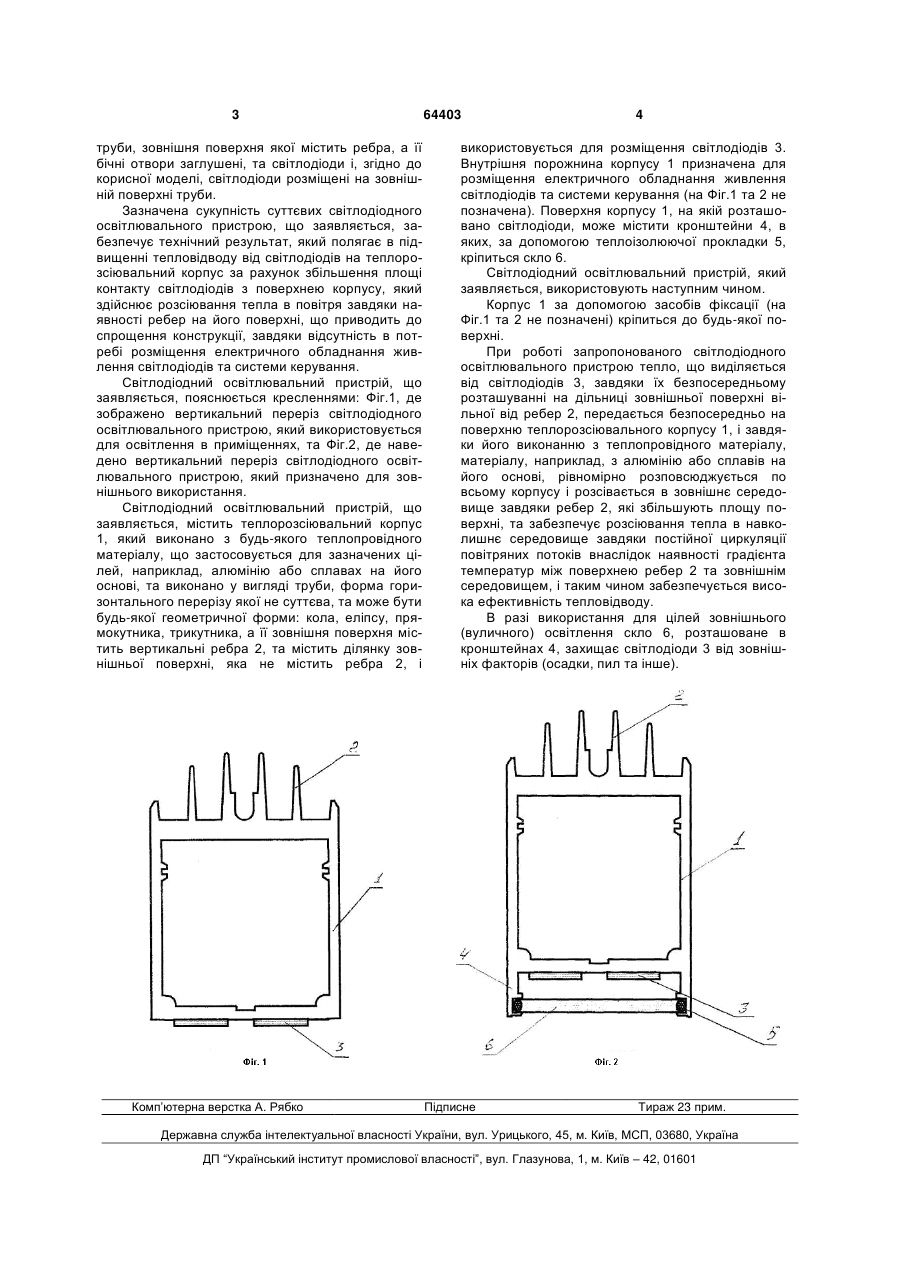

Світлодіодний освітлювальний пристрій, що містить теплоплорозсіювальний корпус, виконаний у вигляді труби, зовнішня поверхня якої містить ребра, а її бічні отвори заглушені, та світлодіоди, який відрізняється тим, що світлодіоди розміщені на зовнішній поверхні труби. (19) (21) u201103659 (22) 28.03.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) САЧУРА ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ЛЕХАН ВАЛЕРІЙ ЮРІЙОВИЧ, ТЕШІН МИКОЛАЙ АНАТОЛІЙОВИЧ 3 труби, зовнішня поверхня якої містить ребра, а її бічні отвори заглушені, та світлодіоди і, згідно до корисної моделі, світлодіоди розміщені на зовнішній поверхні труби. Зазначена сукупність суттєвих світлодіодного освітлювального пристрою, що заявляється, забезпечує технічний результат, який полягає в підвищенні тепловідводу від світлодіодів на теплорозсіювальний корпус за рахунок збільшення площі контакту світлодіодів з поверхнею корпусу, який здійснює розсіювання тепла в повітря завдяки наявності ребер на його поверхні, що приводить до спрощення конструкції, завдяки відсутність в потребі розміщення електричного обладнання живлення світлодіодів та системи керування. Світлодіодний освітлювальний пристрій, що заявляється, пояснюється кресленнями: Фіг.1, де зображено вертикальний переріз світлодіодного освітлювального пристрою, який використовується для освітлення в приміщеннях, та Фіг.2, де наведено вертикальний переріз світлодіодного освітлювального пристрою, який призначено для зовнішнього використання. Світлодіодний освітлювальний пристрій, що заявляється, містить теплорозсіювальний корпус 1, який виконано з будь-якого теплопровідного матеріалу, що застосовується для зазначених цілей, наприклад, алюмінію або сплавах на його основі, та виконано у вигляді труби, форма горизонтального перерізу якої не суттєва, та може бути будь-якої геометричної форми: кола, еліпсу, прямокутника, трикутника, а її зовнішня поверхня містить вертикальні ребра 2, та містить ділянку зовнішньої поверхні, яка не містить ребра 2, і Комп’ютерна верстка А. Рябко 64403 4 використовується для розміщення світлодіодів 3. Внутрішня порожнина корпусу 1 призначена для розміщення електричного обладнання живлення світлодіодів та системи керування (на Фіг.1 та 2 не позначена). Поверхня корпусу 1, на якій розташовано світлодіоди, може містити кронштейни 4, в яких, за допомогою теплоізолюючої прокладки 5, кріпиться скло 6. Світлодіодний освітлювальний пристрій, який заявляється, використовують наступним чином. Корпус 1 за допомогою засобів фіксації (на Фіг.1 та 2 не позначені) кріпиться до будь-якої поверхні. При роботі запропонованого світлодіодного освітлювального пристрою тепло, що виділяється від світлодіодів 3, завдяки їх безпосередньому розташуванні на дільниці зовнішньої поверхні вільної від ребер 2, передається безпосередньо на поверхню теплорозсіювального корпусу 1, і завдяки його виконанню з теплопровідного матеріалу, матеріалу, наприклад, з алюмінію або сплавів на його основі, рівномірно розповсюджується по всьому корпусу і розсівається в зовнішнє середовище завдяки ребер 2, які збільшують площу поверхні, та забезпечує розсіювання тепла в навколишнє середовище завдяки постійної циркуляції повітряних потоків внаслідок наявності градієнта температур між поверхнею ребер 2 та зовнішнім середовищем, і таким чином забезпечується висока ефективність тепловідводу. В разі використання для цілей зовнішнього (вуличного) освітлення скло 6, розташоване в кронштейнах 4, захищає світлодіоди 3 від зовнішніх факторів (осадки, пил та інше). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
