Світлодіодний освітлювальний пристрій

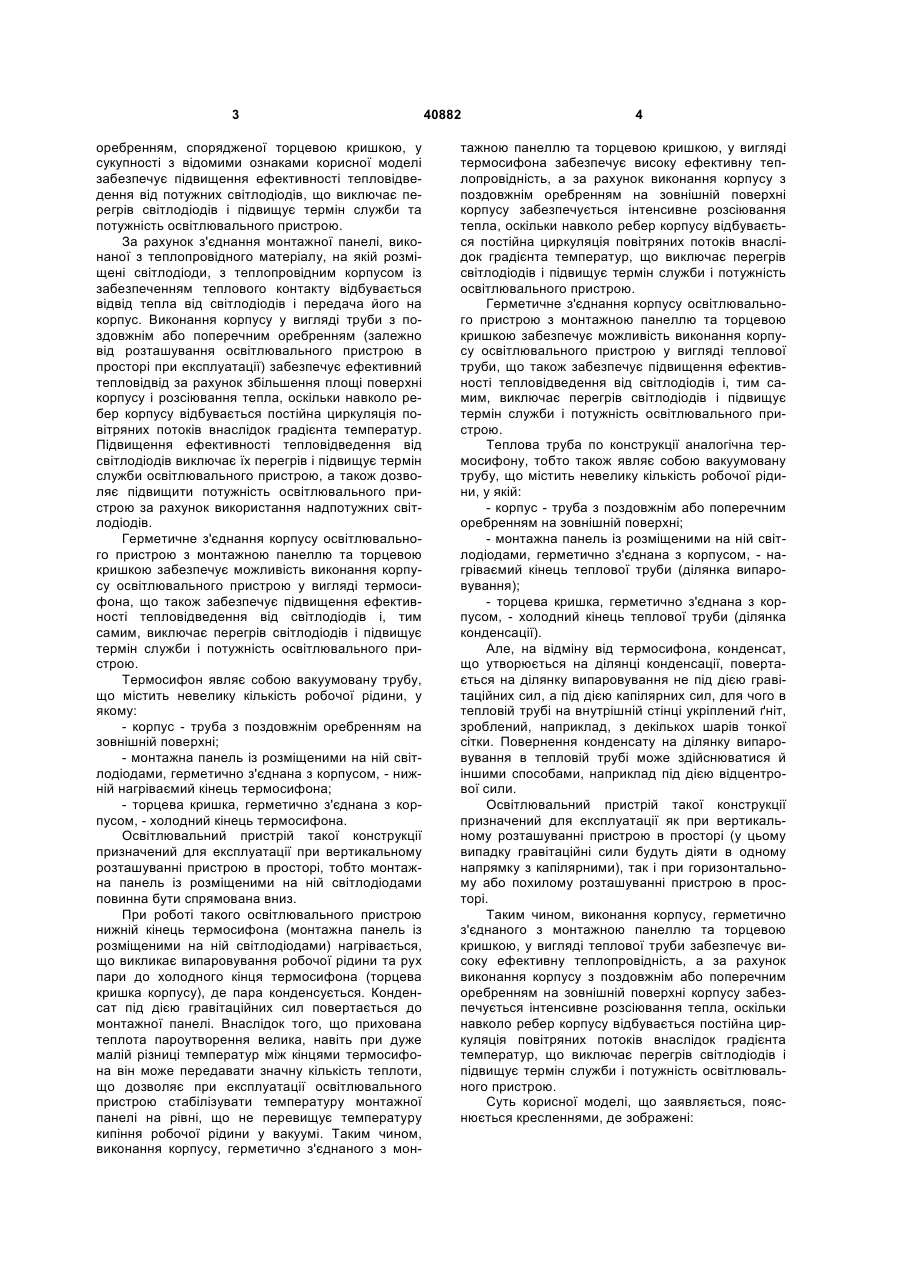

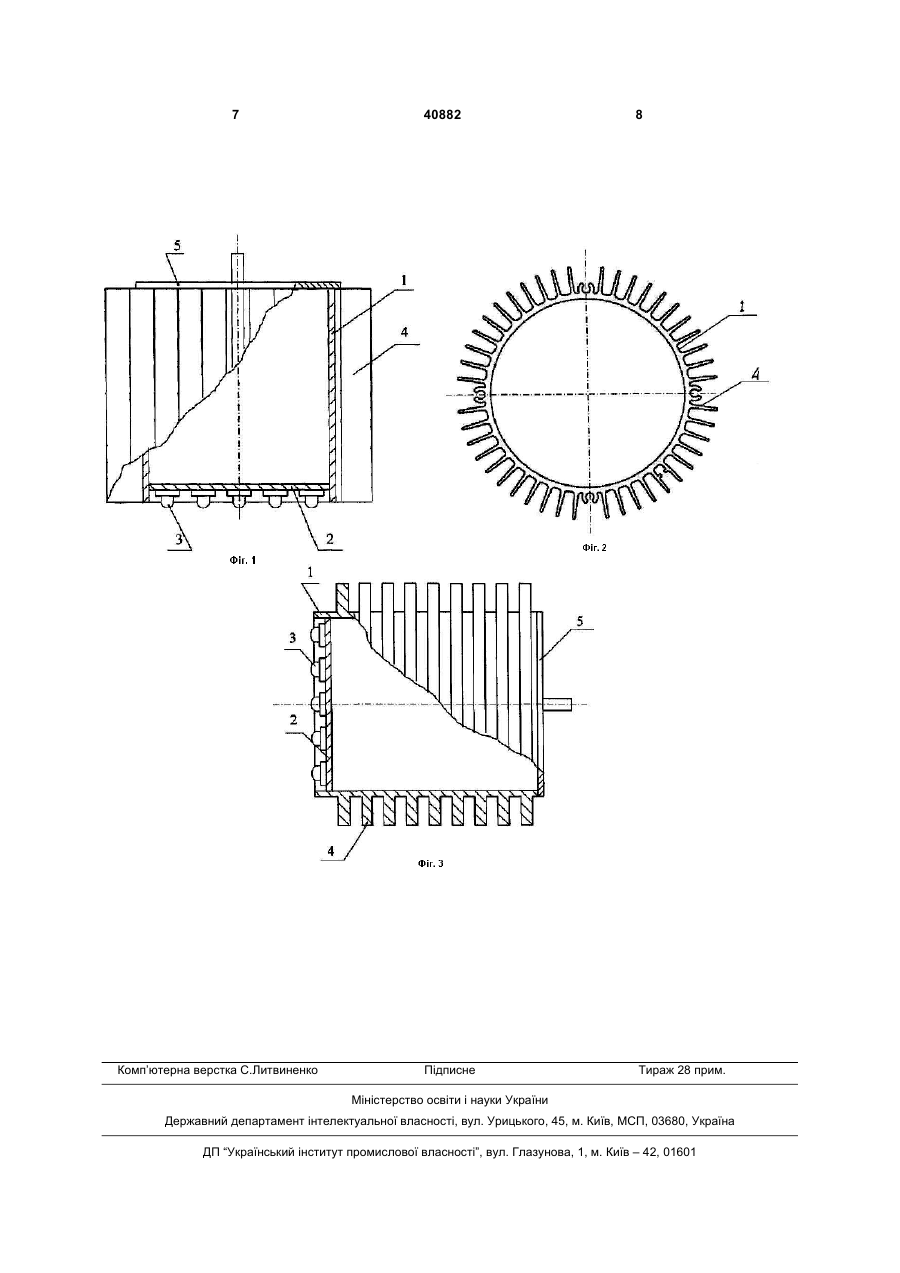

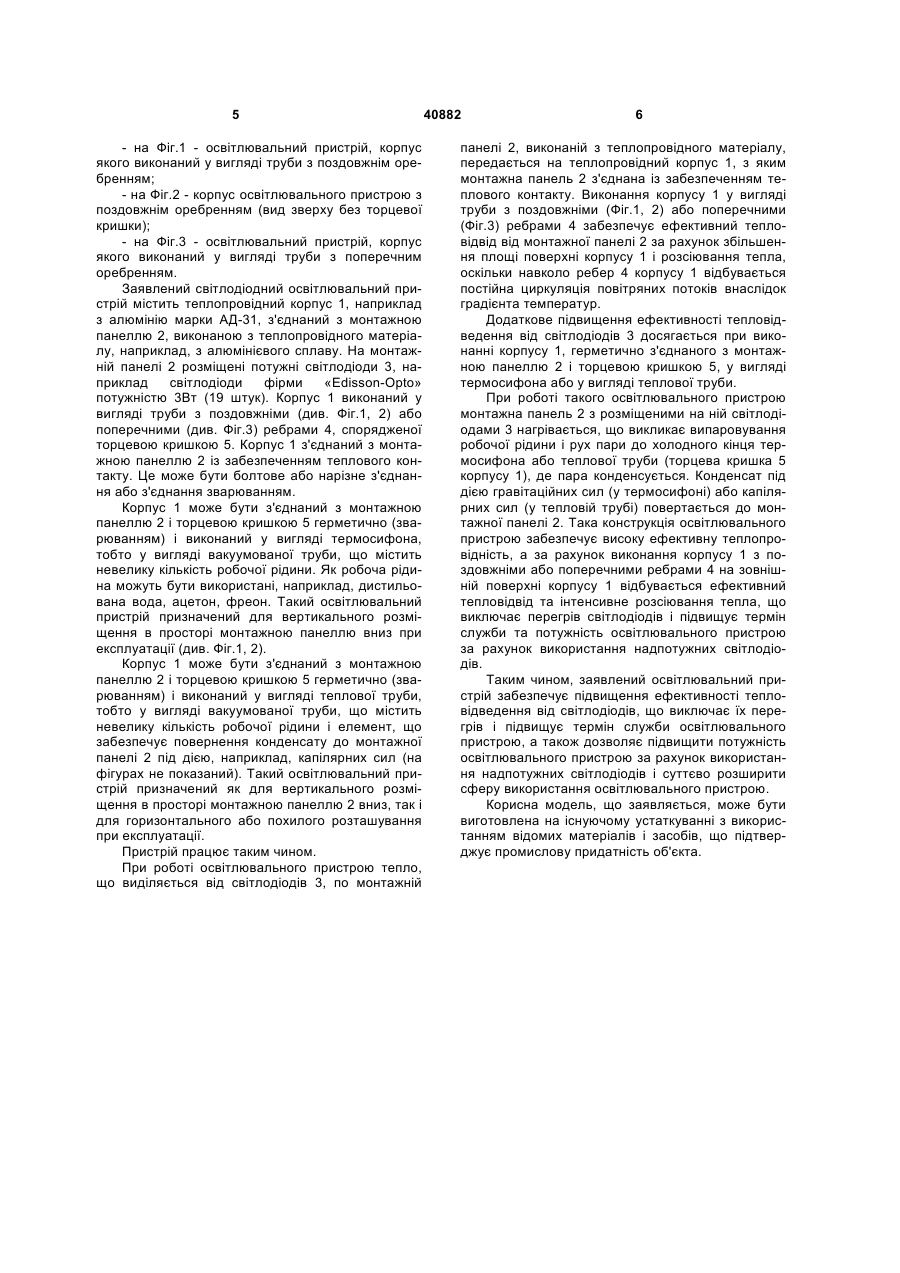

1. Світлодіодний освітлювальний пристрій, що містить світлодіоди, розміщені на монтажній панелі, виконаній з теплопровідного матеріалу, з'єднаній з теплопровідним корпусом із забезпеченням 3 оребренням, спорядженої торцевою кришкою, у сукупності з відомими ознаками корисної моделі забезпечує підвищення ефективності тепловідведення від потужних світлодіодів, що виключає перегрів світлодіодів і підвищує термін служби та потужність освітлювального пристрою. За рахунок з'єднання монтажної панелі, виконаної з теплопровідного матеріалу, на якій розміщені світлодіоди, з теплопровідним корпусом із забезпеченням теплового контакту відбувається відвід тепла від світлодіодів і передача його на корпус. Виконання корпусу у вигляді труби з поздовжнім або поперечним оребренням (залежно від розташування освітлювального пристрою в просторі при експлуатації) забезпечує ефективний тепловідвід за рахунок збільшення площі поверхні корпусу і розсіювання тепла, оскільки навколо ребер корпусу відбувається постійна циркуляція повітряних потоків внаслідок градієнта температур. Підвищення ефективності тепловідведення від світлодіодів виключає їх перегрів і підвищує термін служби освітлювального пристрою, а також дозволяє підвищити потужність освітлювального пристрою за рахунок використання надпотужних світлодіодів. Герметичне з'єднання корпусу освітлювального пристрою з монтажною панеллю та торцевою кришкою забезпечує можливість виконання корпусу освітлювального пристрою у вигляді термосифона, що також забезпечує підвищення ефективності тепловідведення від світлодіодів і, тим самим, виключає перегрів світлодіодів і підвищує термін служби і потужність освітлювального пристрою. Термосифон являє собою вакуумовану трубу, що містить невелику кількість робочої рідини, у якому: - корпус - труба з поздовжнім оребренням на зовнішній поверхні; - монтажна панель із розміщеними на ній світлодіодами, герметично з'єднана з корпусом, - нижній нагріваємий кінець термосифона; - торцева кришка, герметично з'єднана з корпусом, - холодний кінець термосифона. Освітлювальний пристрій такої конструкції призначений для експлуатації при вертикальному розташуванні пристрою в просторі, тобто монтажна панель із розміщеними на ній світлодіодами повинна бути спрямована вниз. При роботі такого освітлювального пристрою нижній кінець термосифона (монтажна панель із розміщеними на ній світлодіодами) нагрівається, що викликає випаровування робочої рідини та рух пари до холодного кінця термосифона (торцева кришка корпусу), де пара конденсується. Конденсат під дією гравітаційних сил повертається до монтажної панелі. Внаслідок того, що прихована теплота пароутворення велика, навіть при дуже малій різниці температур між кінцями термосифона він може передавати значну кількість теплоти, що дозволяє при експлуатації освітлювального пристрою стабілізувати температуру монтажної панелі на рівні, що не перевищує температуру кипіння робочої рідини у вакуумі. Таким чином, виконання корпусу, герметично з'єднаного з мон 40882 4 тажною панеллю та торцевою кришкою, у вигляді термосифона забезпечує високу ефективну теплопровідність, а за рахунок виконання корпусу з поздовжнім оребренням на зовнішній поверхні корпусу забезпечується інтенсивне розсіювання тепла, оскільки навколо ребер корпусу відбувається постійна циркуляція повітряних потоків внаслідок градієнта температур, що виключає перегрів світлодіодів і підвищує термін служби і потужність освітлювального пристрою. Герметичне з'єднання корпусу освітлювального пристрою з монтажною панеллю та торцевою кришкою забезпечує можливість виконання корпусу освітлювального пристрою у вигляді теплової труби, що також забезпечує підвищення ефективності тепловідведення від світлодіодів і, тим самим, виключає перегрів світлодіодів і підвищує термін служби і потужність освітлювального пристрою. Теплова труба по конструкції аналогічна термосифону, тобто також являє собою вакуумовану трубу, що містить невелику кількість робочої рідини, у якій: - корпус - труба з поздовжнім або поперечним оребренням на зовнішній поверхні; - монтажна панель із розміщеними на ній світлодіодами, герметично з'єднана з корпусом, - нагріваємий кінець теплової труби (ділянка випаровування); - торцева кришка, герметично з'єднана з корпусом, - холодний кінець теплової труби (ділянка конденсації). Але, на відміну від термосифона, конденсат, що утворюється на ділянці конденсації, повертається на ділянку випаровування не під дією гравітаційних сил, а під дією капілярних сил, для чого в тепловій трубі на внутрішній стінці укріплений ґніт, зроблений, наприклад, з декількох шарів тонкої сітки. Повернення конденсату на ділянку випаровування в тепловій трубі може здійснюватися й іншими способами, наприклад під дією відцентрової сили. Освітлювальний пристрій такої конструкції призначений для експлуатації як при вертикальному розташуванні пристрою в просторі (у цьому випадку гравітаційні сили будуть діяти в одному напрямку з капілярними), так і при горизонтальному або похилому розташуванні пристрою в просторі. Таким чином, виконання корпусу, герметично з'єднаного з монтажною панеллю та торцевою кришкою, у вигляді теплової труби забезпечує високу ефективну теплопровідність, а за рахунок виконання корпусу з поздовжнім або поперечним оребренням на зовнішній поверхні корпусу забезпечується інтенсивне розсіювання тепла, оскільки навколо ребер корпусу відбувається постійна циркуляція повітряних потоків внаслідок градієнта температур, що виключає перегрів світлодіодів і підвищує термін служби і потужність освітлювального пристрою. Суть корисної моделі, що заявляється, пояснюється кресленнями, де зображені: 5 - на Фіг.1 - освітлювальний пристрій, корпус якого виконаний у вигляді труби з поздовжнім оребренням; - на Фіг.2 - корпус освітлювального пристрою з поздовжнім оребренням (вид зверху без торцевої кришки); - на Фіг.3 - освітлювальний пристрій, корпус якого виконаний у вигляді труби з поперечним оребренням. Заявлений світлодіодний освітлювальний пристрій містить теплопровідний корпус 1, наприклад з алюмінію марки АД-31, з'єднаний з монтажною панеллю 2, виконаною з теплопровідного матеріалу, наприклад, з алюмінієвого сплаву. На монтажній панелі 2 розміщені потужні світлодіоди 3, наприклад світлодіоди фірми «Edisson-Opto» потужністю 3Вт (19 штук). Корпус 1 виконаний у вигляді труби з поздовжніми (див. Фіг.1, 2) або поперечними (див. Фіг.3) ребрами 4, спорядженої торцевою кришкою 5. Корпус 1 з'єднаний з монтажною панеллю 2 із забезпеченням теплового контакту. Це може бути болтове або нарізне з'єднання або з'єднання зварюванням. Корпус 1 може бути з'єднаний з монтажною панеллю 2 і торцевою кришкою 5 герметично (зварюванням) і виконаний у вигляді термосифона, тобто у вигляді вакуумованої труби, що містить невелику кількість робочої рідини. Як робоча рідина можуть бути використані, наприклад, дистильована вода, ацетон, фреон. Такий освітлювальний пристрій призначений для вертикального розміщення в просторі монтажною панеллю вниз при експлуатації (див. Фіг.1, 2). Корпус 1 може бути з'єднаний з монтажною панеллю 2 і торцевою кришкою 5 герметично (зварюванням) і виконаний у вигляді теплової труби, тобто у вигляді вакуумованої труби, що містить невелику кількість робочої рідини і елемент, що забезпечує повернення конденсату до монтажної панелі 2 під дією, наприклад, капілярних сил (на фігурах не показаний). Такий освітлювальний пристрій призначений як для вертикального розміщення в просторі монтажною панеллю 2 вниз, так і для горизонтального або похилого розташування при експлуатації. Пристрій працює таким чином. При роботі освітлювального пристрою тепло, що виділяється від світлодіодів 3, по монтажній 40882 6 панелі 2, виконаній з теплопровідного матеріалу, передається на теплопровідний корпус 1, з яким монтажна панель 2 з'єднана із забезпеченням теплового контакту. Виконання корпусу 1 у вигляді труби з поздовжніми (Фіг.1, 2) або поперечними (Фіг.3) ребрами 4 забезпечує ефективний тепловідвід від монтажної панелі 2 за рахунок збільшення площі поверхні корпусу 1 і розсіювання тепла, оскільки навколо ребер 4 корпусу 1 відбувається постійна циркуляція повітряних потоків внаслідок градієнта температур. Додаткове підвищення ефективності тепловідведення від світлодіодів 3 досягається при виконанні корпусу 1, герметично з'єднаного з монтажною панеллю 2 і торцевою кришкою 5, у вигляді термосифона або у вигляді теплової труби. При роботі такого освітлювального пристрою монтажна панель 2 з розміщеними на ній світлодіодами 3 нагрівається, що викликає випаровування робочої рідини і рух пари до холодного кінця термосифона або теплової труби (торцева кришка 5 корпусу 1), де пара конденсується. Конденсат під дією гравітаційних сил (у термосифоні) або капілярних сил (у тепловій трубі) повертається до монтажної панелі 2. Така конструкція освітлювального пристрою забезпечує високу ефективну теплопровідність, а за рахунок виконання корпусу 1 з поздовжніми або поперечними ребрами 4 на зовнішній поверхні корпусу 1 відбувається ефективний тепловідвід та інтенсивне розсіювання тепла, що виключає перегрів світлодіодів і підвищує термін служби та потужність освітлювального пристрою за рахунок використання надпотужних світлодіодів. Таким чином, заявлений освітлювальний пристрій забезпечує підвищення ефективності тепловідведення від світлодіодів, що виключає їх перегрів і підвищує термін служби освітлювального пристрою, а також дозволяє підвищити потужність освітлювального пристрою за рахунок використання надпотужних світлодіодів і суттєво розширити сферу використання освітлювального пристрою. Корисна модель, що заявляється, може бути виготовлена на існуючому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. 7 Комп’ютерна верстка C.Литвиненко 40882 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
