Агрегат для утилізації різних видів упаковки

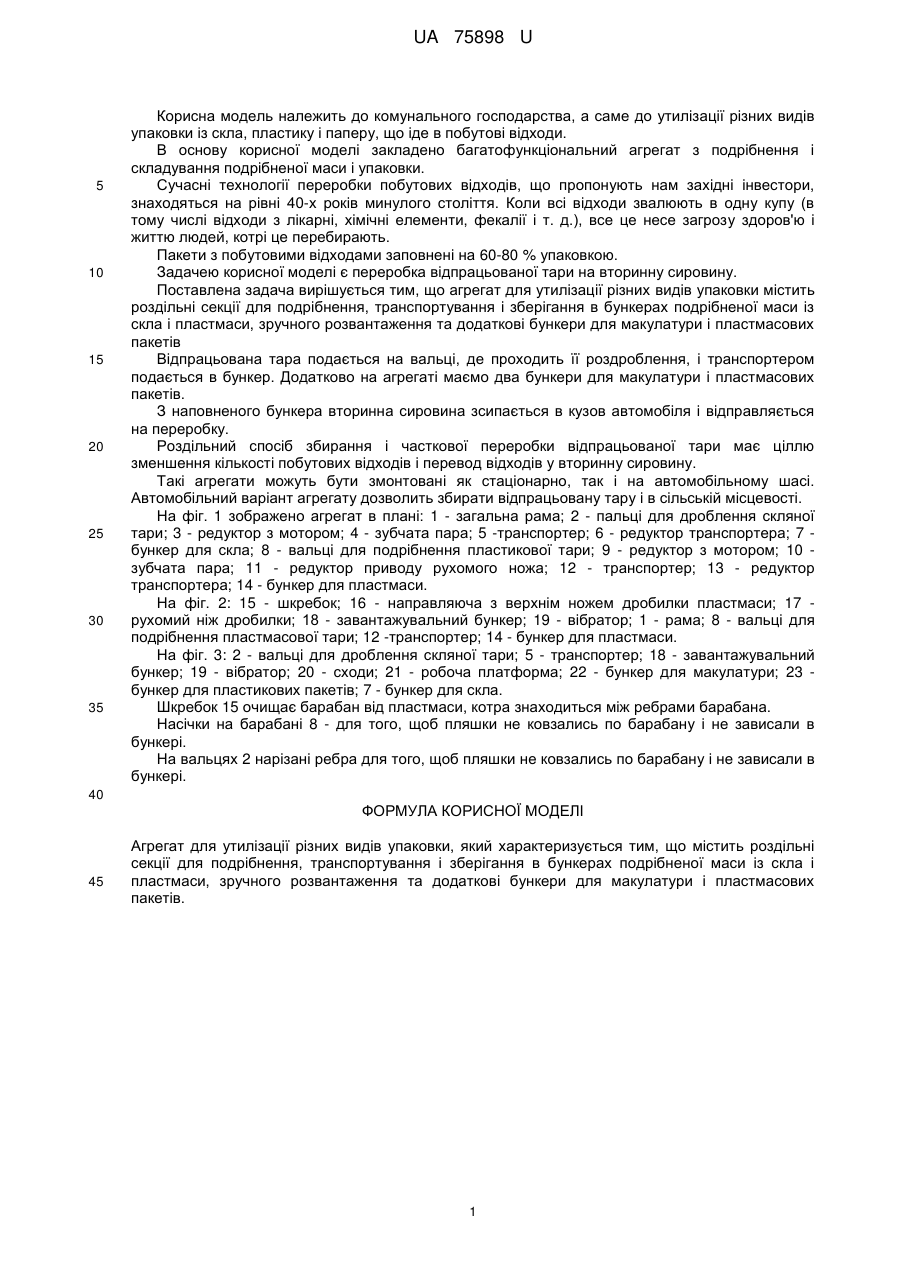

Реферат: UA 75898 U UA 75898 U 5 10 15 20 25 30 35 Корисна модель належить до комунального господарства, а саме до утилізації різних видів упаковки із скла, пластику і паперу, що іде в побутові відходи. В основу корисної моделі закладено багатофункціональний агрегат з подрібнення і складування подрібненої маси і упаковки. Сучасні технології переробки побутових відходів, що пропонують нам західні інвестори, знаходяться на рівні 40-х років минулого століття. Коли всі відходи звалюють в одну купу (в тому числі відходи з лікарні, хімічні елементи, фекалії і т. д.), все це несе загрозу здоров'ю і життю людей, котрі це перебирають. Пакети з побутовими відходами заповнені на 60-80 % упаковкою. Задачею корисної моделі є переробка відпрацьованої тари на вторинну сировину. Поставлена задача вирішується тим, що агрегат для утилізації різних видів упаковки містить роздільні секції для подрібнення, транспортування і зберігання в бункерах подрібненої маси із скла і пластмаси, зручного розвантаження та додаткові бункери для макулатури і пластмасових пакетів Відпрацьована тара подається на вальці, де проходить її роздроблення, і транспортером подається в бункер. Додатково на агрегаті маємо два бункери для макулатури і пластмасових пакетів. З наповненого бункера вторинна сировина зсипається в кузов автомобіля і відправляється на переробку. Роздільний спосіб збирання і часткової переробки відпрацьованої тари має ціллю зменшення кількості побутових відходів і перевод відходів у вторинну сировину. Такі агрегати можуть бути змонтовані як стаціонарно, так і на автомобільному шасі. Автомобільний варіант агрегату дозволить збирати відпрацьовану тару і в сільській місцевості. На фіг. 1 зображено агрегат в плані: 1 - загальна рама; 2 - пальці для дроблення скляної тари; 3 - редуктор з мотором; 4 - зубчата пара; 5 -транспортер; 6 - редуктор транспортера; 7 бункер для скла; 8 - вальці для подрібнення пластикової тари; 9 - редуктор з мотором; 10 зубчата пара; 11 - редуктор приводу рухомого ножа; 12 - транспортер; 13 - редуктор транспортера; 14 - бункер для пластмаси. На фіг. 2: 15 - шкребок; 16 - направляюча з верхнім ножем дробилки пластмаси; 17 рухомий ніж дробилки; 18 - завантажувальний бункер; 19 - вібратор; 1 - рама; 8 - вальці для подрібнення пластмасової тари; 12 -транспортер; 14 - бункер для пластмаси. На фіг. 3: 2 - вальці для дроблення скляної тари; 5 - транспортер; 18 - завантажувальний бункер; 19 - вібратор; 20 - сходи; 21 - робоча платформа; 22 - бункер для макулатури; 23 бункер для пластикових пакетів; 7 - бункер для скла. Шкребок 15 очищає барабан від пластмаси, котра знаходиться між ребрами барабана. Насічки на барабані 8 - для того, щоб пляшки не ковзались по барабану і не зависали в бункері. На вальцях 2 нарізані ребра для того, щоб пляшки не ковзались по барабану і не зависали в бункері. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Агрегат для утилізації різних видів упаковки, який характеризується тим, що містить роздільні секції для подрібнення, транспортування і зберігання в бункерах подрібненої маси із скла і пластмаси, зручного розвантаження та додаткові бункери для макулатури і пластмасових пакетів. 1 UA 75898 U 2 UA 75898 U Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
