Стенд для дослідження механічних систем приводів

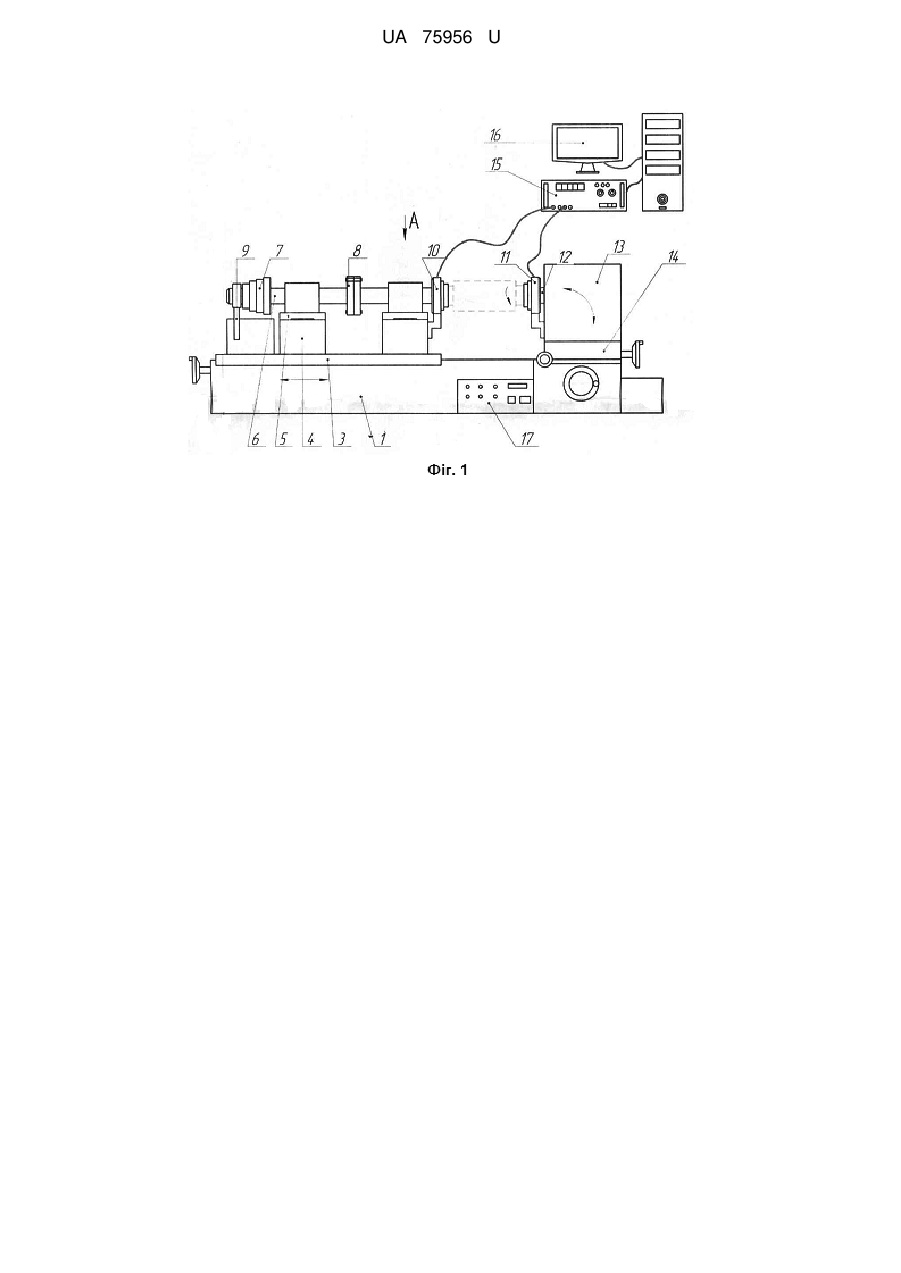

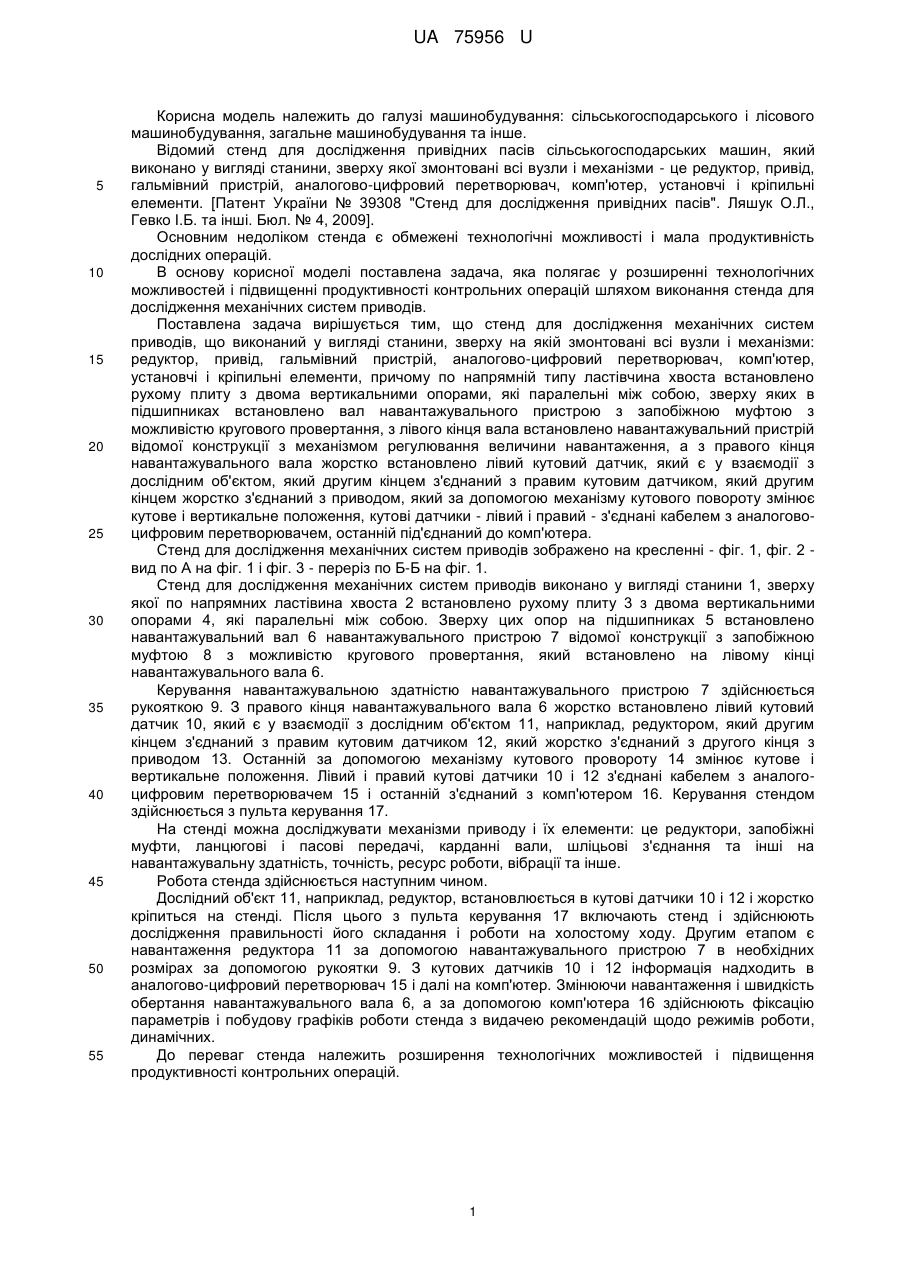

Реферат: Стенд для дослідження механічних систем приводів виконаний у вигляді станини, на якій змонтовані: редуктор, привід, гальмівний пристрій, аналогово-цифровий перетворювач, комп'ютер, установчі і кріпильні елементи, рухому плиту з двома вертикальними опорами, вал навантажувального пристрою з запобіжною муфтою з можливістю кругового провертання. UA 75956 U (12) UA 75956 U UA 75956 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування: сільськогосподарського і лісового машинобудування, загальне машинобудування та інше. Відомий стенд для дослідження привідних пасів сільськогосподарських машин, який виконано у вигляді станини, зверху якої змонтовані всі вузли і механізми - це редуктор, привід, гальмівний пристрій, аналогово-цифровий перетворювач, комп'ютер, установчі і кріпильні елементи. [Патент України № 39308 "Стенд для дослідження привідних пасів". Ляшук О.Л., Гевко І.Б. та інші. Бюл. № 4, 2009]. Основним недоліком стенда є обмежені технологічні можливості і мала продуктивність дослідних операцій. В основу корисної моделі поставлена задача, яка полягає у розширенні технологічних можливостей і підвищенні продуктивності контрольних операцій шляхом виконання стенда для дослідження механічних систем приводів. Поставлена задача вирішується тим, що стенд для дослідження механічних систем приводів, що виконаний у вигляді станини, зверху на якій змонтовані всі вузли і механізми: редуктор, привід, гальмівний пристрій, аналогово-цифровий перетворювач, комп'ютер, установчі і кріпильні елементи, причому по напрямній типу ластівчина хвоста встановлено рухому плиту з двома вертикальними опорами, які паралельні між собою, зверху яких в підшипниках встановлено вал навантажувального пристрою з запобіжною муфтою з можливістю кругового провертання, з лівого кінця вала встановлено навантажувальний пристрій відомої конструкції з механізмом регулювання величини навантаження, а з правого кінця навантажувального вала жорстко встановлено лівий кутовий датчик, який є у взаємодії з дослідним об'єктом, який другим кінцем з'єднаний з правим кутовим датчиком, який другим кінцем жорстко з'єднаний з приводом, який за допомогою механізму кутового повороту змінює кутове і вертикальне положення, кутові датчики - лівий і правий - з'єднані кабелем з аналоговоцифровим перетворювачем, останній під'єднаний до комп'ютера. Стенд для дослідження механічних систем приводів зображено на кресленні - фіг. 1, фіг. 2 вид по А на фіг. 1 і фіг. 3 - переріз по Б-Б на фіг. 1. Стенд для дослідження механічних систем приводів виконано у вигляді станини 1, зверху якої по напрямних ластівина хвоста 2 встановлено рухому плиту 3 з двома вертикальними опорами 4, які паралельні між собою. Зверху цих опор на підшипниках 5 встановлено навантажувальний вал 6 навантажувального пристрою 7 відомої конструкції з запобіжною муфтою 8 з можливістю кругового провертання, який встановлено на лівому кінці навантажувального вала 6. Керування навантажувальною здатністю навантажувального пристрою 7 здійснюється рукояткою 9. З правого кінця навантажувального вала 6 жорстко встановлено лівий кутовий датчик 10, який є у взаємодії з дослідним об'єктом 11, наприклад, редуктором, який другим кінцем з'єднаний з правим кутовим датчиком 12, який жорстко з'єднаний з другого кінця з приводом 13. Останній за допомогою механізму кутового провороту 14 змінює кутове і вертикальне положення. Лівий і правий кутові датчики 10 і 12 з'єднані кабелем з аналогоцифровим перетворювачем 15 і останній з'єднаний з комп'ютером 16. Керування стендом здійснюється з пульта керування 17. На стенді можна досліджувати механізми приводу і їх елементи: це редуктори, запобіжні муфти, ланцюгові і пасові передачі, карданні вали, шліцьові з'єднання та інші на навантажувальну здатність, точність, ресурс роботи, вібрації та інше. Робота стенда здійснюється наступним чином. Дослідний об'єкт 11, наприклад, редуктор, встановлюється в кутові датчики 10 і 12 і жорстко кріпиться на стенді. Після цього з пульта керування 17 включають стенд і здійснюють дослідження правильності його складання і роботи на холостому ходу. Другим етапом є навантаження редуктора 11 за допомогою навантажувального пристрою 7 в необхідних розмірах за допомогою рукоятки 9. З кутових датчиків 10 і 12 інформація надходить в аналогово-цифровий перетворювач 15 і далі на комп'ютер. Змінюючи навантаження і швидкість обертання навантажувального вала 6, а за допомогою комп'ютера 16 здійснюють фіксацію параметрів і побудову графіків роботи стенда з видачею рекомендацій щодо режимів роботи, динамічних. До переваг стенда належить розширення технологічних можливостей і підвищення продуктивності контрольних операцій. 1 UA 75956 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Стенд для дослідження механічних систем приводів, що виконано у вигляді станини, зверху на якій змонтовані всі вузли і механізми: редуктор, привід, гальмівний пристрій, аналоговоцифровий перетворювач, комп'ютер, установчі і кріпильні елементи, причому по напрямній типу ластівчина хвоста встановлено рухому плиту з двома вертикальними опорами, які паралельні між собою, зверху яких в підшипниках встановлено вал навантажувального пристрою з запобіжною муфтою з можливістю кругового провертання, з лівого кінця вала встановлено навантажувальний пристрій відомої конструкції з механізмом регулювання величини навантаження, а з правого кінця навантажувального вала жорстко встановлено лівий кутовий датчик, який є у взаємодії з дослідним об'єктом, який другим кінцем з'єднаний з правим кутовим датчиком, який другим кінцем жорстко з'єднаний з приводом, який за допомогою механізму кутового повороту змінює кутове і вертикальне положення, кутові датчики - лівий і правий з'єднані кабелем з аналогово-цифровим перетворювачем, останній під'єднаний до комп'ютера. 2 UA 75956 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
