Пристрій для одночасного нарізання внутрішньої та зовнішньої різьби

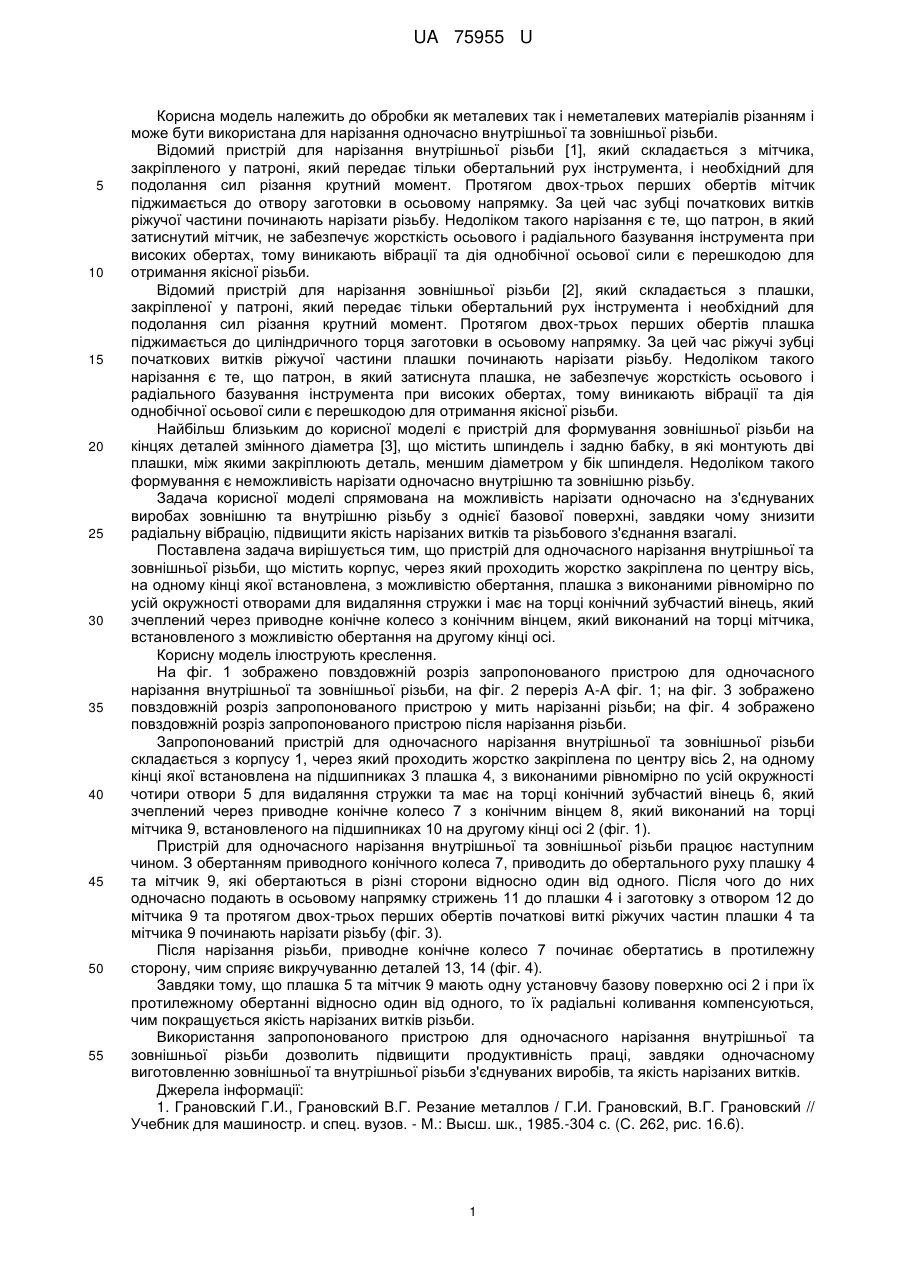

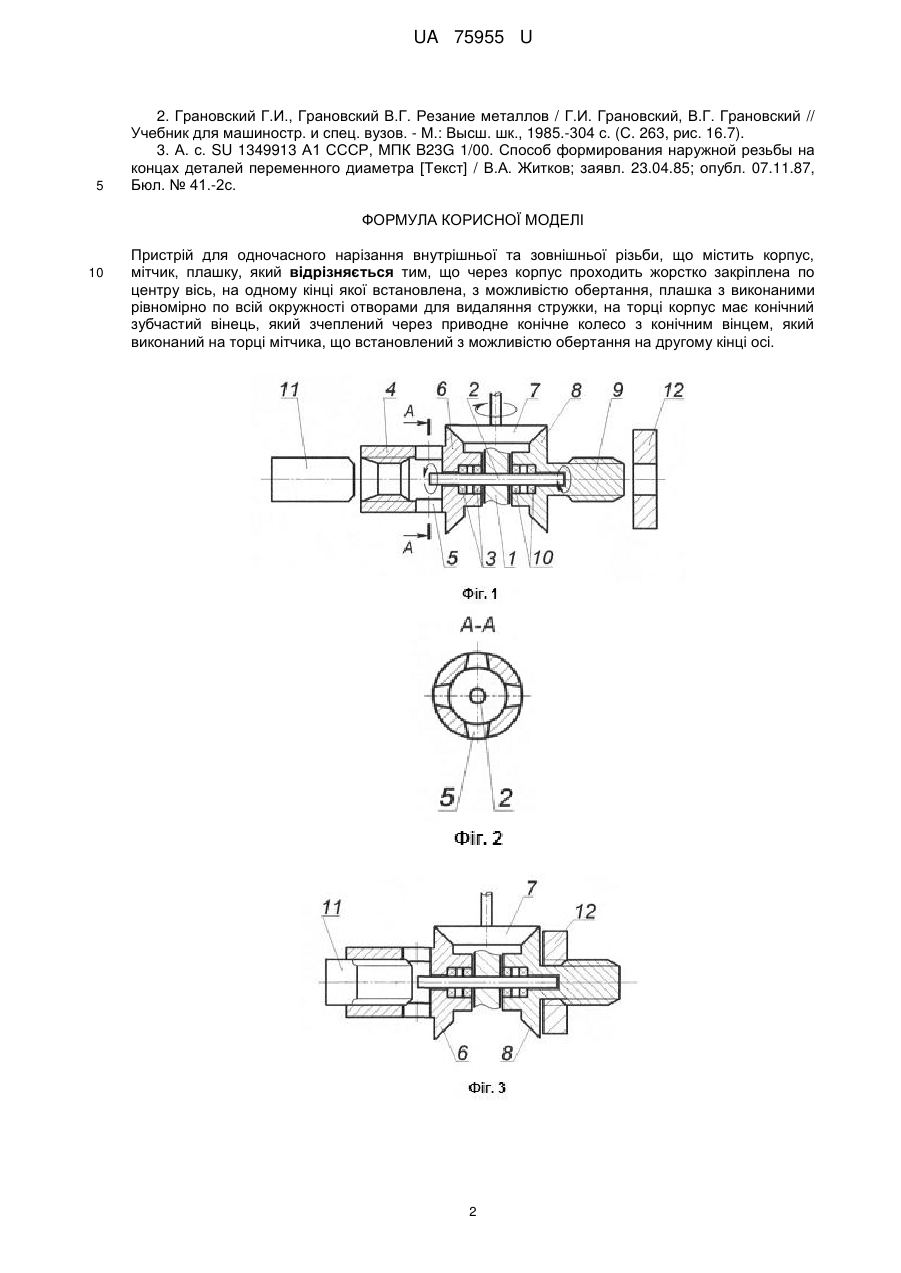

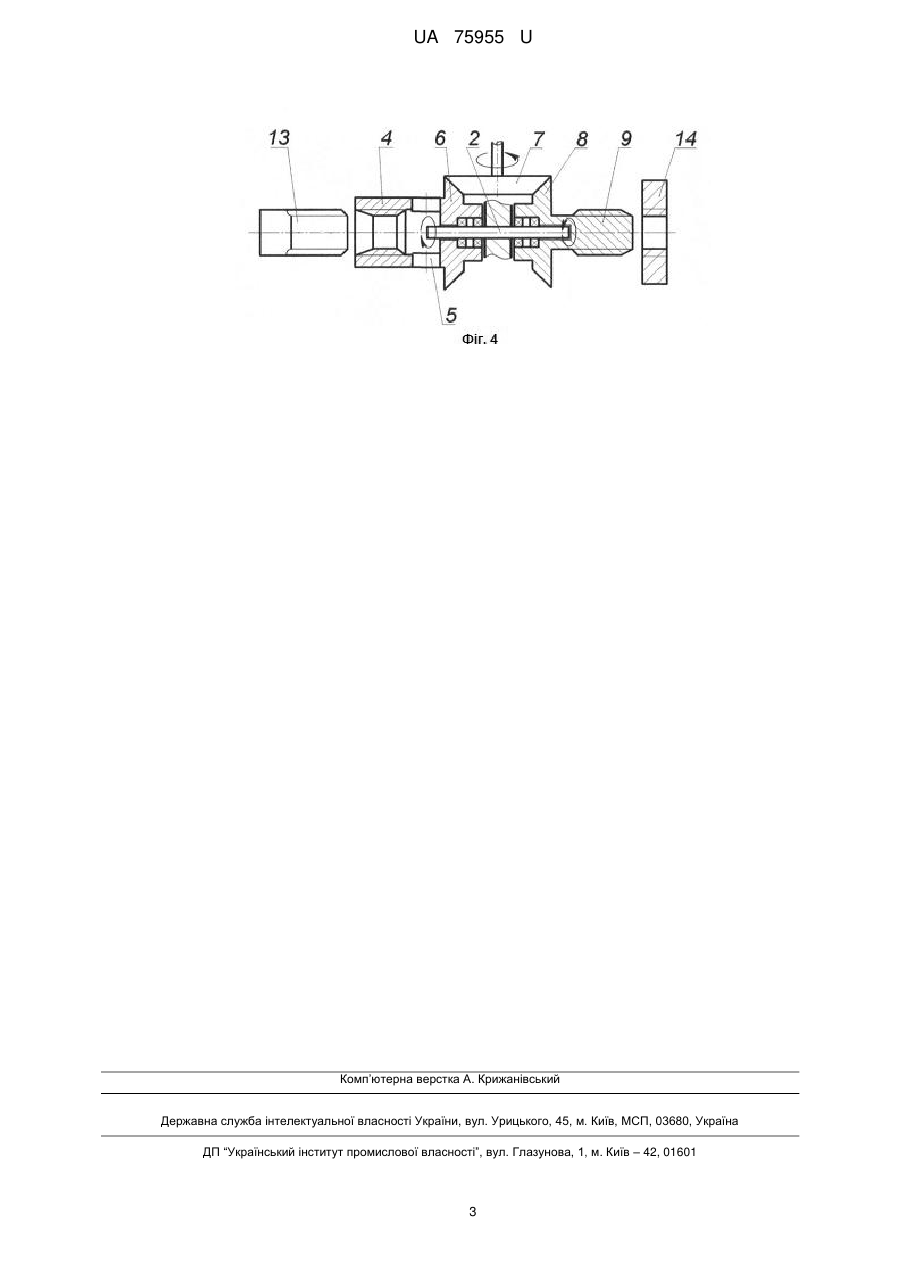

Реферат: Пристрій для одночасного нарізання внутрішньої та зовнішньої різьби містить корпус, мітчик, плашку. Через корпус проходить жорстко закріплена по центру вісь, на одному кінці якої встановлена, з можливістю обертання, плашка з виконаними рівномірно по всій окружності отворами для видаляння стружки. На торці корпус має конічний зубчастий вінець, який зчеплений через приводне конічне колесо з конічним вінцем, який виконаний на торці мітчика, що встановлений з можливістю обертання на другому кінці осі. UA 75955 U (12) UA 75955 U UA 75955 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обробки як металевих так і неметалевих матеріалів різанням і може бути використана для нарізання одночасно внутрішньої та зовнішньої різьби. Відомий пристрій для нарізання внутрішньої різьби [1], який складається з мітчика, закріпленого у патроні, який передає тільки обертальний рух інструмента, і необхідний для подолання сил різання крутний момент. Протягом двох-трьох перших обертів мітчик піджимається до отвору заготовки в осьовому напрямку. За цей час зубці початкових витків ріжучої частини починають нарізати різьбу. Недоліком такого нарізання є те, що патрон, в який затиснутий мітчик, не забезпечує жорсткість осьового і радіального базування інструмента при високих обертах, тому виникають вібрації та дія однобічної осьової сили є перешкодою для отримання якісної різьби. Відомий пристрій для нарізання зовнішньої різьби [2], який складається з плашки, закріпленої у патроні, який передає тільки обертальний рух інструмента і необхідний для подолання сил різання крутний момент. Протягом двох-трьох перших обертів плашка піджимається до циліндричного торця заготовки в осьовому напрямку. За цей час ріжучі зубці початкових витків ріжучої частини плашки починають нарізати різьбу. Недоліком такого нарізання є те, що патрон, в який затиснута плашка, не забезпечує жорсткість осьового і радіального базування інструмента при високих обертах, тому виникають вібрації та дія однобічної осьової сили є перешкодою для отримання якісної різьби. Найбільш близьким до корисної моделі є пристрій для формування зовнішньої різьби на кінцях деталей змінного діаметра [3], що містить шпиндель і задню бабку, в які монтують дві плашки, між якими закріплюють деталь, меншим діаметром у бік шпинделя. Недоліком такого формування є неможливість нарізати одночасно внутрішню та зовнішню різьбу. Задача корисної моделі спрямована на можливість нарізати одночасно на з'єднуваних виробах зовнішню та внутрішню різьбу з однієї базової поверхні, завдяки чому знизити радіальну вібрацію, підвищити якість нарізаних витків та різьбового з'єднання взагалі. Поставлена задача вирішується тим, що пристрій для одночасного нарізання внутрішньої та зовнішньої різьби, що містить корпус, через який проходить жорстко закріплена по центру вісь, на одному кінці якої встановлена, з можливістю обертання, плашка з виконаними рівномірно по усій окружності отворами для видаляння стружки і має на торці конічний зубчастий вінець, який зчеплений через приводне конічне колесо з конічним вінцем, який виконаний на торці мітчика, встановленого з можливістю обертання на другому кінці осі. Корисну модель ілюструють креслення. На фіг. 1 зображено повздовжній розріз запропонованого пристрою для одночасного нарізання внутрішньої та зовнішньої різьби, на фіг. 2 переріз А-А фіг. 1; на фіг. 3 зображено повздовжній розріз запропонованого пристрою у мить нарізанні різьби; на фіг. 4 зображено повздовжній розріз запропонованого пристрою після нарізання різьби. Запропонований пристрій для одночасного нарізання внутрішньої та зовнішньої різьби складається з корпусу 1, через який проходить жорстко закріплена по центру вісь 2, на одному кінці якої встановлена на підшипниках 3 плашка 4, з виконаними рівномірно по усій окружності чотири отвори 5 для видаляння стружки та має на торці конічний зубчастий вінець 6, який зчеплений через приводне конічне колесо 7 з конічним вінцем 8, який виконаний на торці мітчика 9, встановленого на підшипниках 10 на другому кінці осі 2 (фіг. 1). Пристрій для одночасного нарізання внутрішньої та зовнішньої різьби працює наступним чином. З обертанням приводного конічного колеса 7, приводить до обертального руху плашку 4 та мітчик 9, які обертаються в різні сторони відносно один від одного. Після чого до них одночасно подають в осьовому напрямку стрижень 11 до плашки 4 і заготовку з отвором 12 до мітчика 9 та протягом двох-трьох перших обертів початкові виткі ріжучих частин плашки 4 та мітчика 9 починають нарізати різьбу (фіг. 3). Після нарізання різьби, приводне конічне колесо 7 починає обертатись в протилежну сторону, чим сприяє викручуванню деталей 13, 14 (фіг. 4). Завдяки тому, що плашка 5 та мітчик 9 мають одну установчу базову поверхню осі 2 і при їх протилежному обертанні відносно один від одного, то їх радіальні коливання компенсуються, чим покращується якість нарізаних витків різьби. Використання запропонованого пристрою для одночасного нарізання внутрішньої та зовнішньої різьби дозволить підвищити продуктивність праці, завдяки одночасному виготовленню зовнішньої та внутрішньої різьби з'єднуваних виробів, та якість нарізаних витків. Джерела інформації: 1. Грановский Г.И., Грановский В.Г. Резание металлов / Г.И. Грановский, В.Г. Грановский // Учебник для машиностр. и спец. вузов. - М.: Высш. шк., 1985.-304 с. (С. 262, рис. 16.6). 1 UA 75955 U 5 2. Грановский Г.И., Грановский В.Г. Резание металлов / Г.И. Грановский, В.Г. Грановский // Учебник для машиностр. и спец. вузов. - М.: Высш. шк., 1985.-304 с. (С. 263, рис. 16.7). 3. А. с. SU 1349913 А1 СССР, МПК B23G 1/00. Способ формирования наружной резьбы на концах деталей переменного диаметра [Текст] / В.А. Житков; заявл. 23.04.85; опубл. 07.11.87, Бюл. № 41.-2с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для одночасного нарізання внутрішньої та зовнішньої різьби, що містить корпус, мітчик, плашку, який відрізняється тим, що через корпус проходить жорстко закріплена по центру вісь, на одному кінці якої встановлена, з можливістю обертання, плашка з виконаними рівномірно по всій окружності отворами для видаляння стружки, на торці корпус має конічний зубчастий вінець, який зчеплений через приводне конічне колесо з конічним вінцем, який виконаний на торці мітчика, що встановлений з можливістю обертання на другому кінці осі. 2 UA 75955 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
