Комплекс для відеозйомки на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості квзф-3

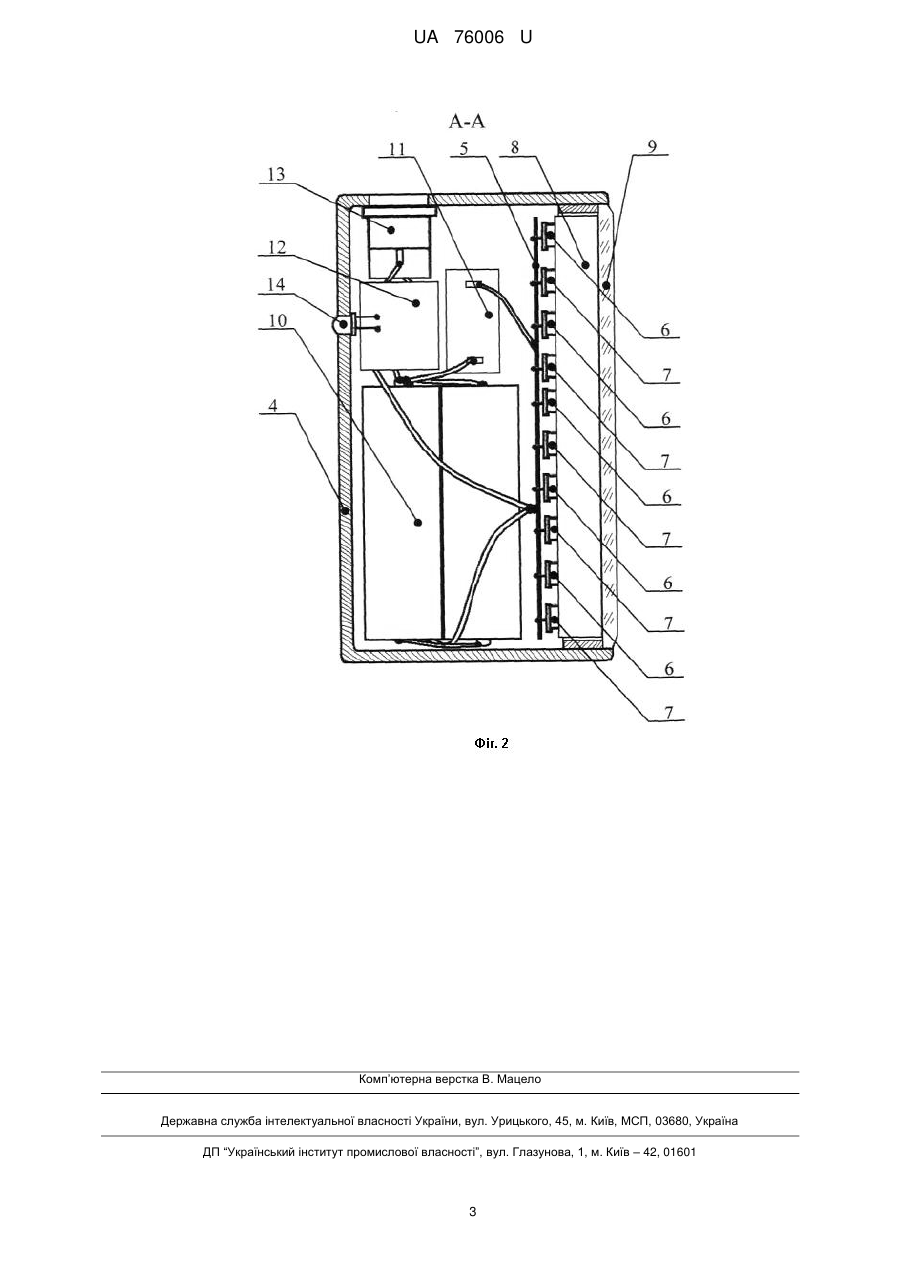

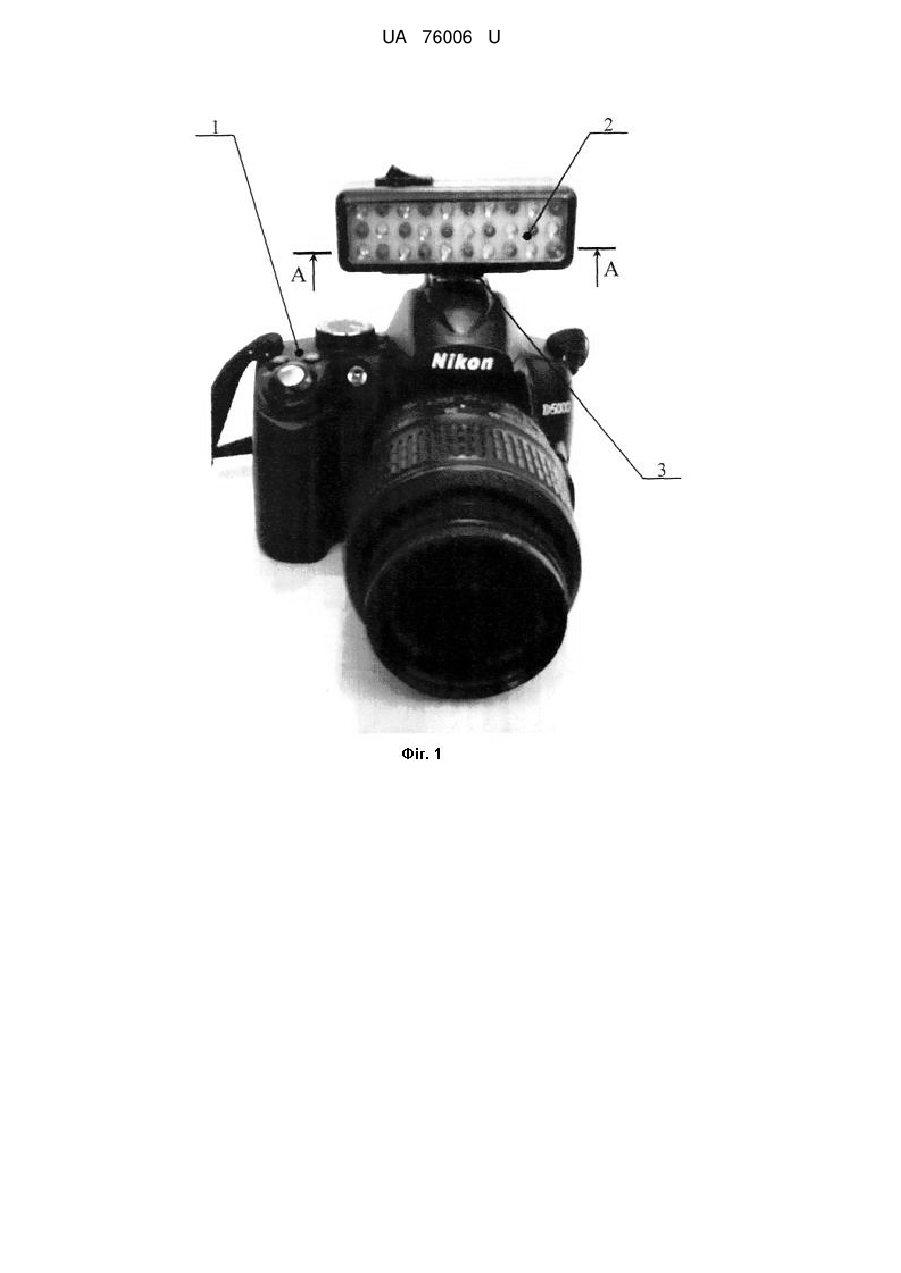

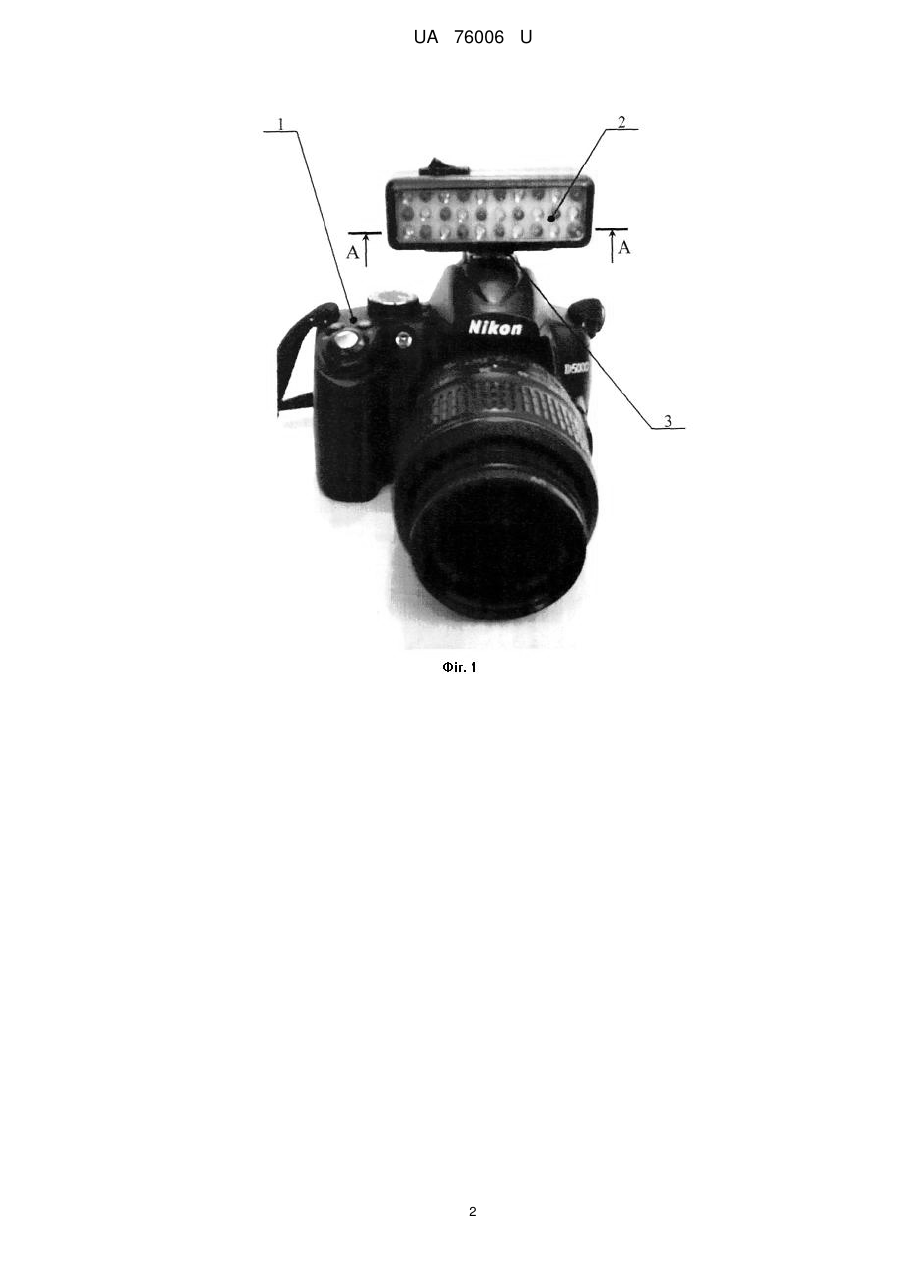

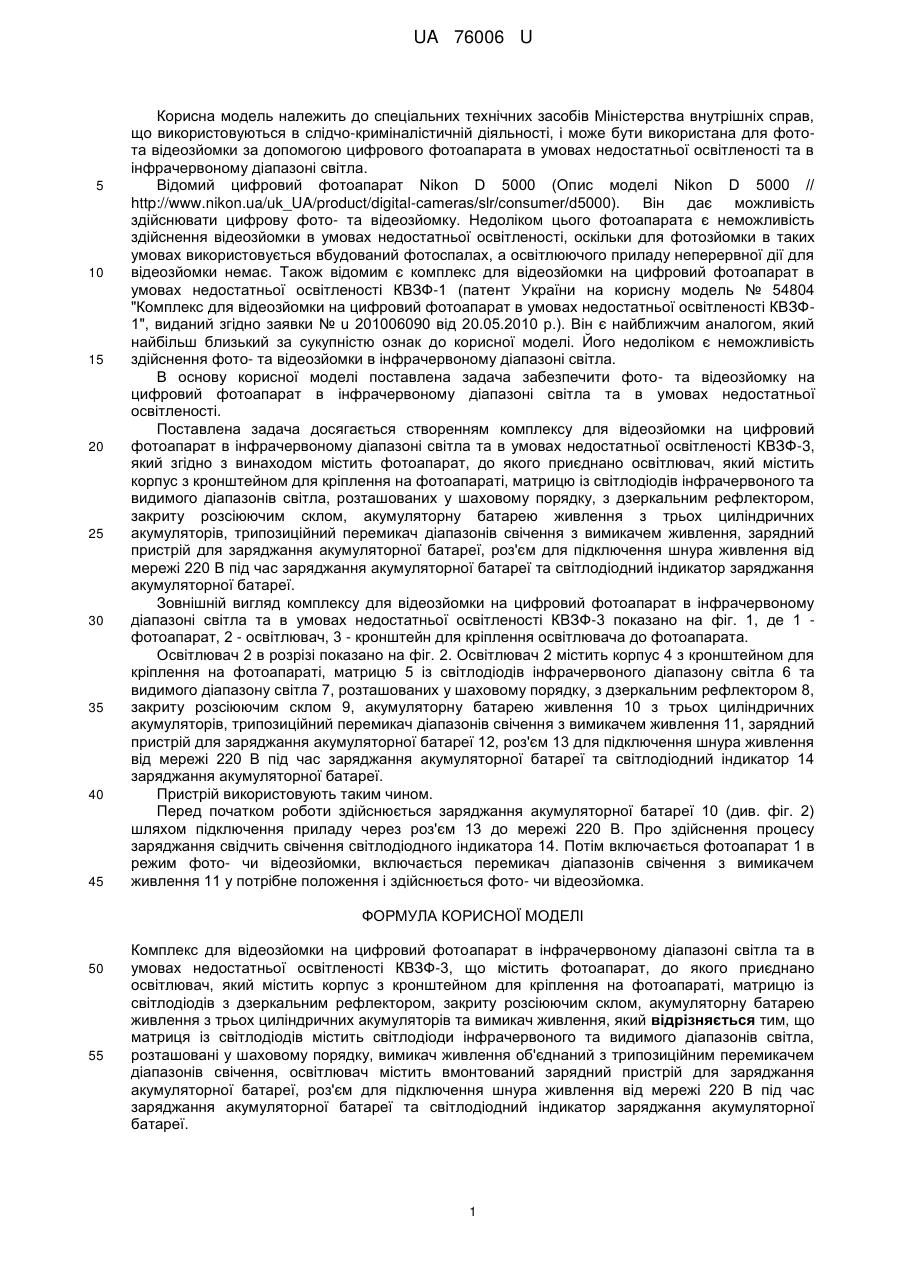

Реферат: Комплекс для відеозйомки на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості КВЗФ-3 містить фотоапарат, до якого приєднано освітлювач, який містить корпус з кронштейном для кріплення на фотоапараті, матрицю із світлодіодів з дзеркальним рефлектором, закриту розсіюючим склом, акумуляторну батарею живлення з трьох циліндричних акумуляторів та вимикач живлення. Матриця із світлодіодів містить світлодіоди інфрачервоного та видимого діапазонів світла, розташовані у шаховому порядку, вимикач живлення об'єднаний з трипозиційним перемикачем діапазонів свічення, освітлювач містить вмонтований зарядний пристрій для заряджання акумуляторної батареї, роз'єм для підключення шнура живлення від мережі 220 В під час заряджання акумуляторної батареї та світлодіодний індикатор заряджання акумуляторної батареї. UA 76006 U (12) UA 76006 U UA 76006 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до спеціальних технічних засобів Міністерства внутрішніх справ, що використовуються в слідчо-криміналістичній діяльності, і може бути використана для фотота відеозйомки за допомогою цифрового фотоапарата в умовах недостатньої освітленості та в інфрачервоному діапазоні світла. Відомий цифровий фотоапарат Nikon D 5000 (Опис моделі Nikon D 5000 // http://www.nikon.ua/uk_UA/product/digital-cameras/slr/consumer/d5000). Він дає можливість здійснювати цифрову фото- та відеозйомку. Недоліком цього фотоапарата є неможливість здійснення відеозйомки в умовах недостатньої освітленості, оскільки для фотозйомки в таких умовах використовується вбудований фотоспалах, а освітлюючого приладу неперервної дії для відеозйомки немає. Також відомим є комплекс для відеозйомки на цифровий фотоапарат в умовах недостатньої освітленості КВЗФ-1 (патент України на корисну модель № 54804 "Комплекс для відеозйомки на цифровий фотоапарат в умовах недостатньої освітленості КВЗФ1", виданий згідно заявки № u 201006090 від 20.05.2010 p.). Він є найближчим аналогом, який найбільш близький за сукупністю ознак до корисної моделі. Його недоліком є неможливість здійснення фото- та відеозйомки в інфрачервоному діапазоні світла. В основу корисної моделі поставлена задача забезпечити фото- та відеозйомку на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості. Поставлена задача досягається створенням комплексу для відеозйомки на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості КВЗФ-3, який згідно з винаходом містить фотоапарат, до якого приєднано освітлювач, який містить корпус з кронштейном для кріплення на фотоапараті, матрицю із світлодіодів інфрачервоного та видимого діапазонів світла, розташованих у шаховому порядку, з дзеркальним рефлектором, закриту розсіюючим склом, акумуляторну батарею живлення з трьох циліндричних акумуляторів, трипозиційний перемикач діапазонів свічення з вимикачем живлення, зарядний пристрій для заряджання акумуляторної батареї, роз'єм для підключення шнура живлення від мережі 220 В під час заряджання акумуляторної батареї та світлодіодний індикатор заряджання акумуляторної батареї. Зовнішній вигляд комплексу для відеозйомки на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості КВЗФ-3 показано на фіг. 1, де 1 фотоапарат, 2 - освітлювач, 3 - кронштейн для кріплення освітлювача до фотоапарата. Освітлювач 2 в розрізі показано на фіг. 2. Освітлювач 2 містить корпус 4 з кронштейном для кріплення на фотоапараті, матрицю 5 із світлодіодів інфрачервоного діапазону світла 6 та видимого діапазону світла 7, розташованих у шаховому порядку, з дзеркальним рефлектором 8, закриту розсіюючим склом 9, акумуляторну батарею живлення 10 з трьох циліндричних акумуляторів, трипозиційний перемикач діапазонів свічення з вимикачем живлення 11, зарядний пристрій для заряджання акумуляторної батареї 12, роз'єм 13 для підключення шнура живлення від мережі 220 В під час заряджання акумуляторної батареї та світлодіодний індикатор 14 заряджання акумуляторної батареї. Пристрій використовують таким чином. Перед початком роботи здійснюється заряджання акумуляторної батареї 10 (див. фіг. 2) шляхом підключення приладу через роз'єм 13 до мережі 220 В. Про здійснення процесу заряджання свідчить свічення світлодіодного індикатора 14. Потім включається фотоапарат 1 в режим фото- чи відеозйомки, включається перемикач діапазонів свічення з вимикачем живлення 11 у потрібне положення і здійснюється фото- чи відеозйомка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Комплекс для відеозйомки на цифровий фотоапарат в інфрачервоному діапазоні світла та в умовах недостатньої освітленості КВЗФ-3, що містить фотоапарат, до якого приєднано освітлювач, який містить корпус з кронштейном для кріплення на фотоапараті, матрицю із світлодіодів з дзеркальним рефлектором, закриту розсіюючим склом, акумуляторну батарею живлення з трьох циліндричних акумуляторів та вимикач живлення, який відрізняється тим, що матриця із світлодіодів містить світлодіоди інфрачервоного та видимого діапазонів світла, розташовані у шаховому порядку, вимикач живлення об'єднаний з трипозиційним перемикачем діапазонів свічення, освітлювач містить вмонтований зарядний пристрій для заряджання акумуляторної батареї, роз'єм для підключення шнура живлення від мережі 220 В під час заряджання акумуляторної батареї та світлодіодний індикатор заряджання акумуляторної батареї. 1 UA 76006 U 2 UA 76006 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
