Спосіб контролю якості кристалічних матеріалів, прозорих в інфрачервоному (іч) діапазоні випромінювання
Номер патенту: 56200
Опубліковано: 10.01.2011
Автори: Локшин Михайло Маркович, Кіндрась Олександр Петрович, Гаврилов Валерій Олександрович, Маслов Володимир Петрович, Качур Наталія Володимирівна, Венгер Євген Федорович
Формула / Реферат
Спосіб контролю якості кристалічних матеріалів, прозорих в інфрачервоному (ІЧ) діапазоні випромінювання, в якому випромінювання проходить через зразок, потрапляє на прилад, що фіксує пропускання ІЧ випромінювання, який відрізняється тим, що зразок опромінюють лазерним випромінюванням з довжиною хвилі, що відповідає діапазону прозорості цього кристалу, вимірюють величину потужності випромінювання, яке пройшло через зразок, і порівнюють з величиною потужності випромінювання цього лазера, що пройшло через еталонний зразок.
Текст

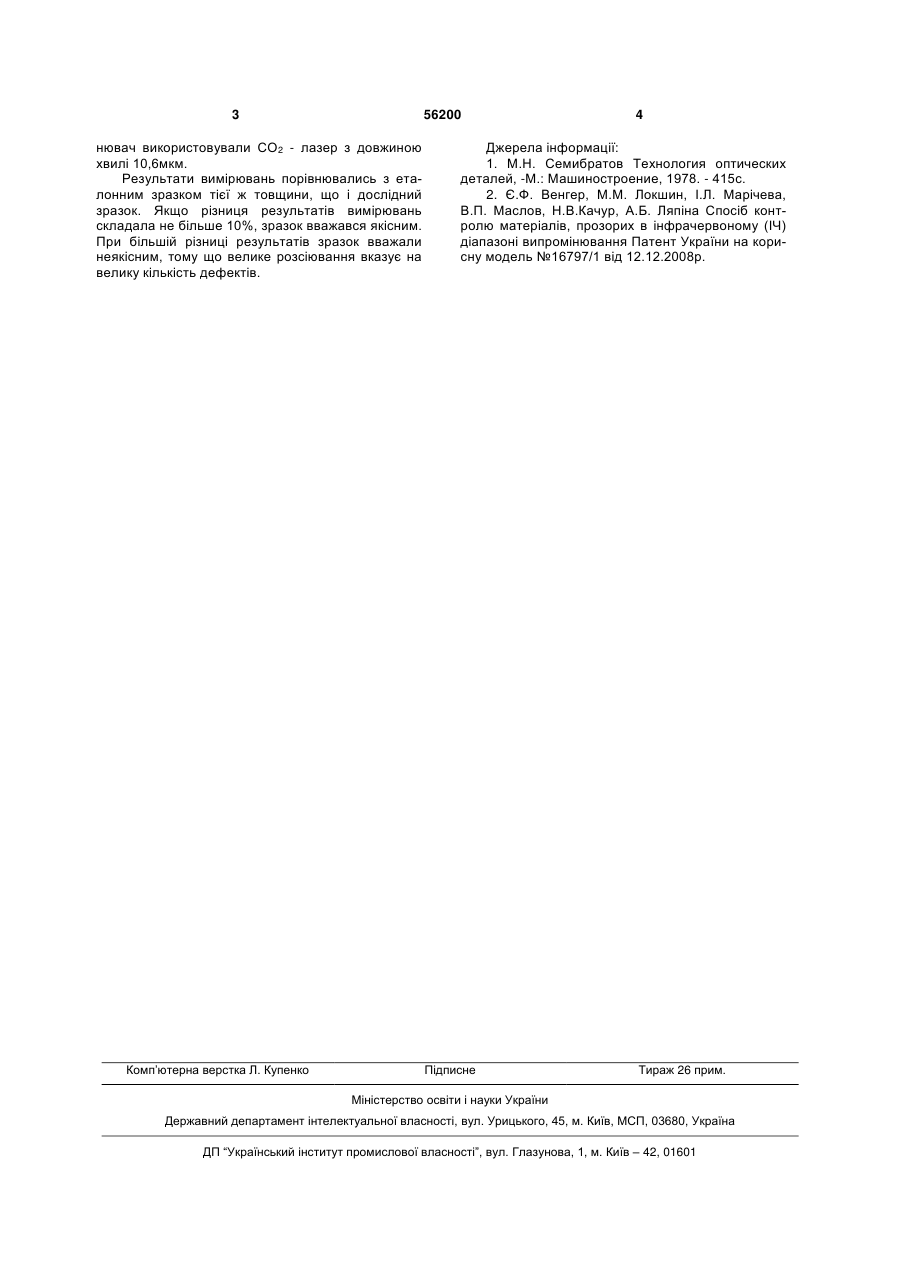

Спосіб контролю якості кристалічних матеріалів, прозорих в інфрачервоному (ІЧ) діапазоні випромінювання, в якому випромінювання проходить через зразок, потрапляє на прилад, що фіксує пропускання ІЧ випромінювання, який відрізняється тим, що зразок опромінюють лазерним випромінюванням з довжиною хвилі, що відповідає діапазону прозорості цього кристалу, вимірюють величину потужності випромінювання, яке пройшло через зразок, і порівнюють з величиною потужності випромінювання цього лазера, що пройшло через еталонний зразок. (19) (21) u201006129 (22) 20.05.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ВЕНГЕР ЄВГЕН ФЕДОРОВИЧ, ГАВРИЛОВ ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, КАЧУР НАТАЛІЯ ВОЛОДИМИРІВНА, КІНДРАСЬ ОЛЕКСАНДР ПЕТРОВИЧ, ЛОКШИН МИХАЙЛО МАРКОВИЧ, МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ (73) ВЕНГЕР ЄВГЕН ФЕДОРОВИЧ, ГАВРИЛОВ ВАЛЕРІЙ ОЛЕКСАНДРОВИЧ, КАЧУР НАТАЛІЯ ВОЛОДИМИРІВНА, ЛОКШИН МИХАЙЛО МАРКОВИЧ, КІНДРАСЬ ОЛЕКСАНДР ПЕТРОВИЧ, МАСЛОВ ВОЛОДИМИР ПЕТРОВИЧ 3 56200 нювач використовували СО2 - лазер з довжиною хвилі 10,6мкм. Результати вимірювань порівнювались з еталонним зразком тієї ж товщини, що і дослідний зразок. Якщо різниця результатів вимірювань складала не більше 10%, зразок вважався якісним. При більшій різниці результатів зразок вважали неякісним, тому що велике розсіювання вказує на велику кількість дефектів. Комп’ютерна верстка Л. Купенко 4 Джерела інформації: 1. М.Н. Семибратов Технология оптических деталей, -М.: Машиностроение, 1978. - 415с. 2. Є.Ф. Венгер, М.М. Локшин, І.Л. Марічева, В.П. Маслов, Н.В.Качур, А.Б. Ляпіна Спосіб контролю матеріалів, прозорих в інфрачервоному (ІЧ) діапазоні випромінювання Патент України на корисну модель №16797/1 від 12.12.2008р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of quality of crystalline materials transparent in infrared (ir) zone of radiation
Автори англійськоюVenher Yevhen Fedorovych, Havrylov Valerii Oleksandrovych, Kachur Nataliia Volodymyrivna, Kindras Oleksandr Petrovych, Lokshyn Mykhailo Markovych, Maslov Volodymyr Petrovych
Назва патенту російськоюСпособ контроля качества кристаллических материалов, прозрачных в инфракрасном (ик) диапазоне излучения
Автори російськоюВенгер Евгений Федорович, Гаврилов Валерий Александрович, Качур Наталья Владимировна, Киндрась Александр Петрович, Локшин Михаил Маркович, Маслов Владимир Петрович
МПК / Мітки
МПК: G01N 25/72
Мітки: діапазоні, матеріалів, прозорих, іч, випромінювання, кристалічних, якості, контролю, інфрачервоному, спосіб
