Жатка для комбайна

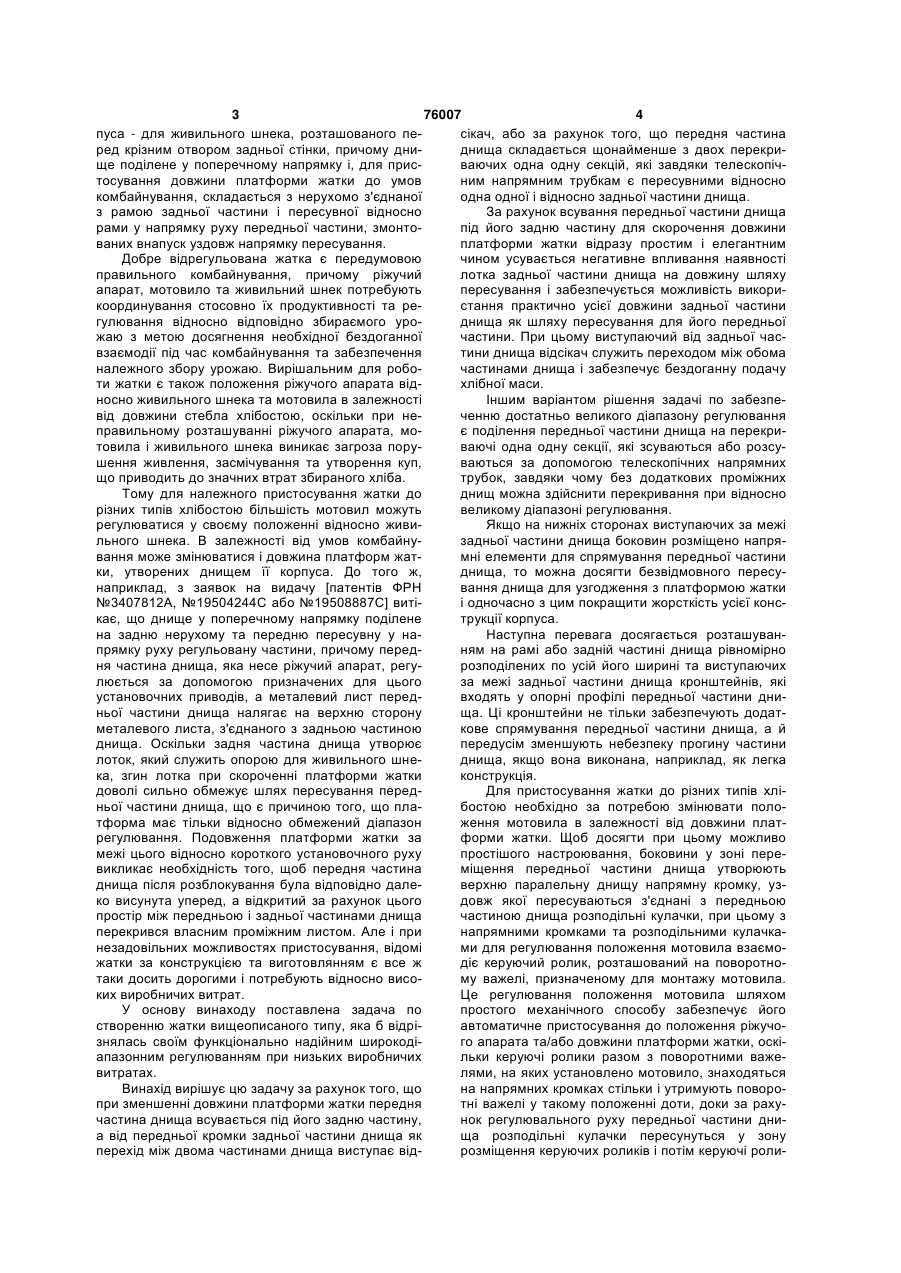

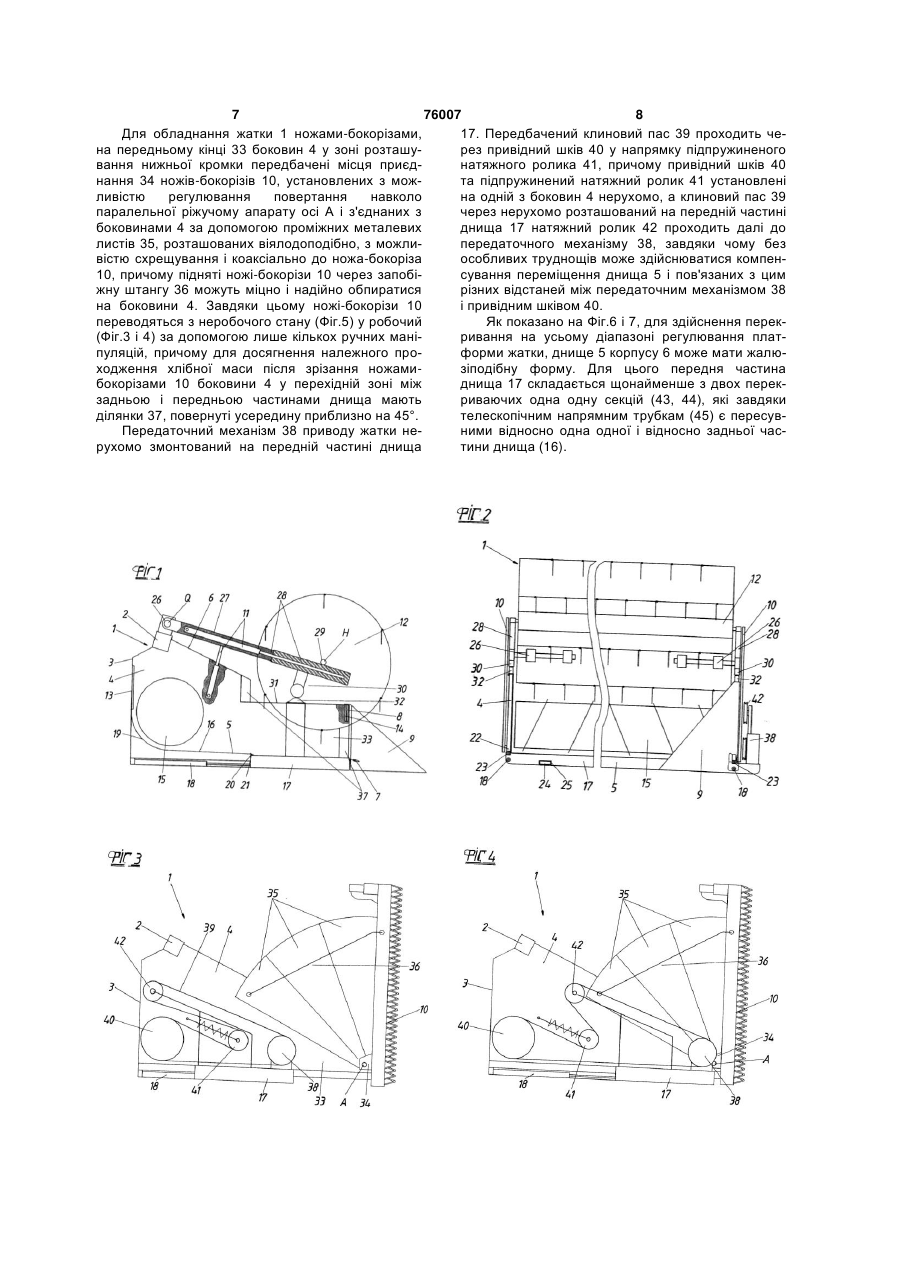

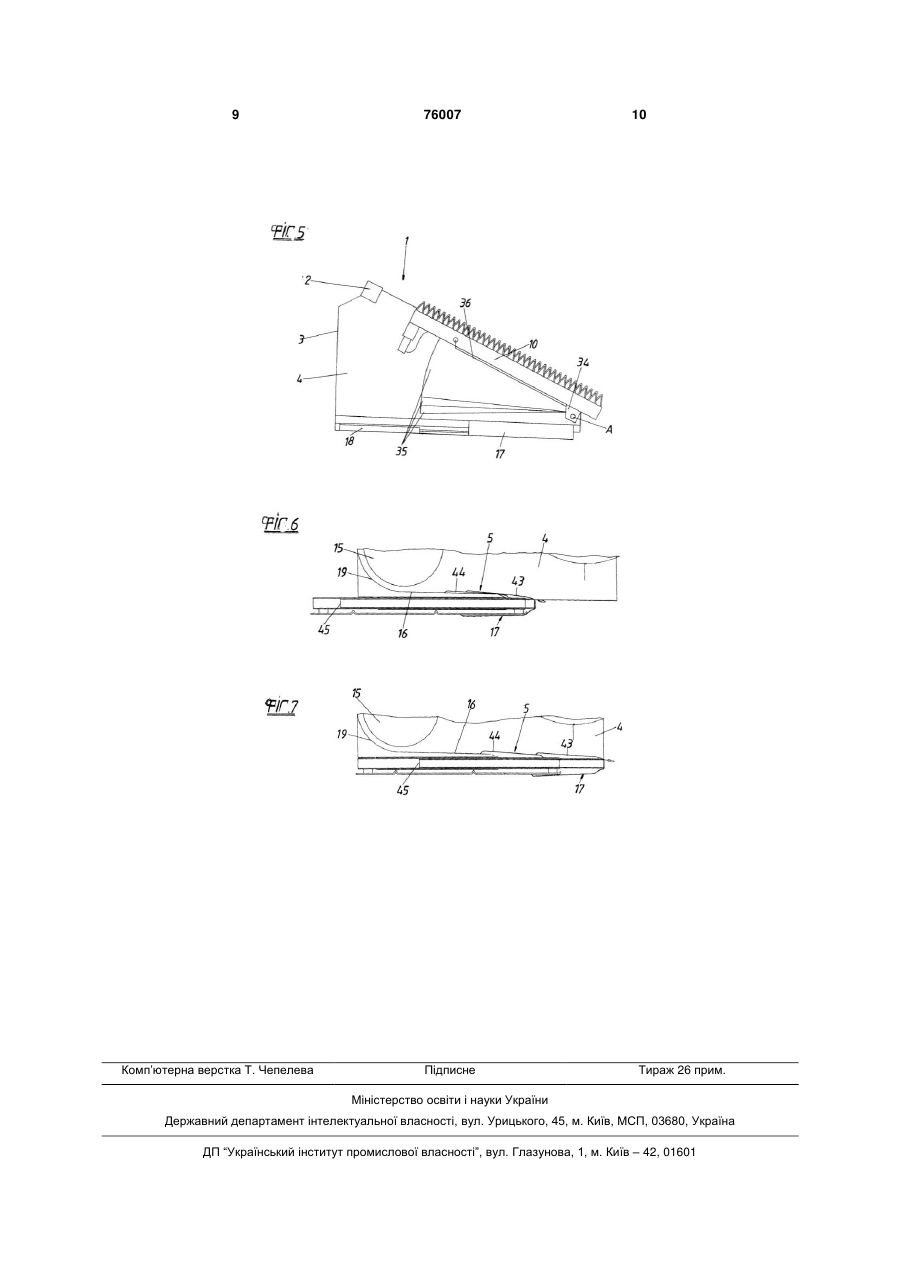

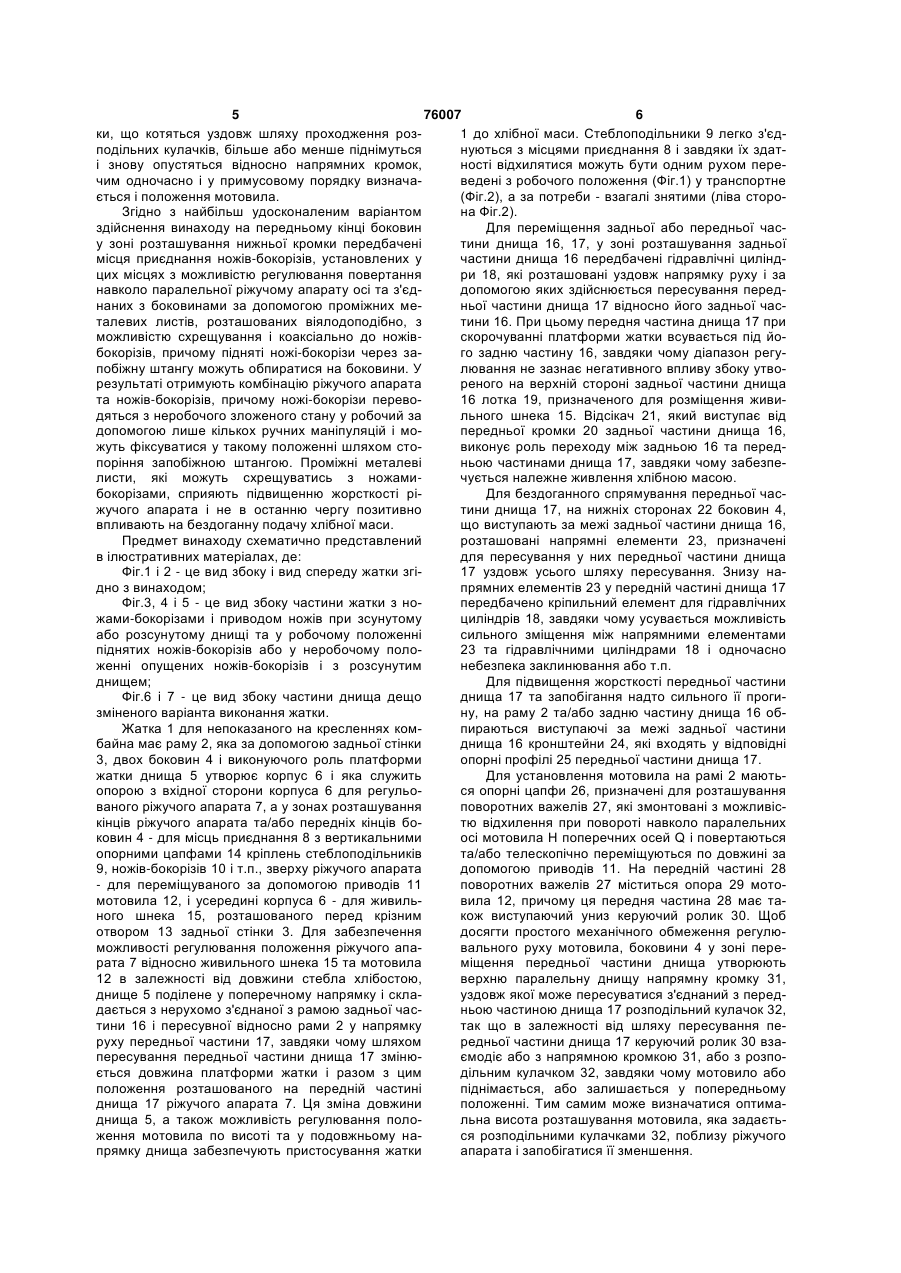

1. Жатка (1) для комбайна, яка містить раму (2), яка утворює корпус (6), що складається з задньої стінки (3), двох боковин (4) і виконуючого роль платформи жатки днища (5), і яка служить опорою з вхідної сторони корпуса для регульованого різального апарата (7), а у зонах розташування кінців різального апарата та/або кінців боковин (4) - для місць приєднання кріплень стеблоподільників (9), ножів-бокорізів (10), зверху різального апарата (7) - для переміщуваного за допомогою приводів (11) мотовила (12), і усередині корпуса (6) - для живильного шнека (15), розташованого перед крізним отвором задньої стінки, причому днище (5) поділене у поперечному напрямку і, для пристосування довжини платформи жатки до умов комбайнування, складається з нерухомо з'єднаної з рамою задньої частини (16) і пересувної відносно рами у напрямку руху передньої частини (17), змонтованих внапуск уздовж напрямку пересування, яка відрізняється тим, що передня частина днища (17) при зменшуванні довжини платформи має можливість всуватися під його задню частину (16), а від передньої кромки (20) задньої частини днища (16) як перехід між двома частинами днища (16, 17) виступає відсікач (21), або передня частина днища (17) складається щонайменше з двох пере C2 2 UA 1 3 76007 4 пуса - для живильного шнека, розташованого песікач, або за рахунок того, що передня частина ред крізним отвором задньої стінки, причому дниднища складається щонайменше з двох перекрище поділене у поперечному напрямку і, для присваючих одна одну секцій, які завдяки телескопічтосування довжини платформи жатки до умов ним напрямним трубкам є пересувними відносно комбайнування, складається з нерухомо з'єднаної одна одної і відносно задньої частини днища. з рамою задньої частини і пересувної відносно За рахунок всування передньої частини днища рами у напрямку руху передньої частини, змонтопід його задню частину для скорочення довжини ваних внапуск уздовж напрямку пересування. платформи жатки відразу простим і елегантним Добре відрегульована жатка є передумовою чином усувається негативне впливання наявності правильного комбайнування, причому ріжучий лотка задньої частини днища на довжину шляху апарат, мотовило та живильний шнек потребують пересування і забезпечується можливість викорикоординування стосовно їх продуктивності та рестання практично усієї довжини задньої частини гулювання відносно відповідно збираємого уроднища як шляху пересування для його передньої жаю з метою досягнення необхідної бездоганної частини. При цьому виступаючий від задньої часвзаємодії під час комбайнування та забезпечення тини днища відсікач служить переходом між обома належного збору урожаю. Вирішальним для робочастинами днища і забезпечує бездоганну подачу ти жатки є також положення ріжучого апарата відхлібної маси. носно живильного шнека та мотовила в залежності Іншим варіантом рішення задачі по забезпевід довжини стебла хлібостою, оскільки при неченню достатньо великого діапазону регулювання правильному розташуванні ріжучого апарата, моє поділення передньої частини днища на перекритовила і живильного шнека виникає загроза поруваючі одна одну секції, які зсуваються або розсушення живлення, засмічування та утворення куп, ваються за допомогою телескопічних напрямних що приводить до значних втрат збираного хліба. трубок, завдяки чому без додаткових проміжних Тому для належного пристосування жатки до днищ можна здійснити перекривання при відносно різних типів хлібостою більшість мотовил можуть великому діапазоні регулювання. регулюватися у своєму положенні відносно живиЯкщо на нижніх сторонах виступаючих за межі льного шнека. В залежності від умов комбайнузадньої частини днища боковин розміщено напрявання може змінюватися і довжина платформ жатмні елементи для спрямування передньої частини ки, утворених днищем її корпуса. До того ж, днища, то можна досягти безвідмовного пересунаприклад, з заявок на видачу [патентів ФРН вання днища для узгодження з платформою жатки №3407812А, №19504244С або №19508887С] витіі одночасно з цим покращити жорсткість усієї конскає, що днище у поперечному напрямку поділене трукції корпуса. на задню нерухому та передню пересувну у наНаступна перевага досягається розташуванпрямку руху регульовану частини, причому передням на рамі або задній частині днища рівномірно ня частина днища, яка несе ріжучий апарат, регурозподілених по усій його ширині та виступаючих люється за допомогою призначених для цього за межі задньої частини днища кронштейнів, які установочних приводів, а металевий лист передвходять у опорні профілі передньої частини дниньої частини днища налягає на верхню сторону ща. Ці кронштейни не тільки забезпечують додатметалевого листа, з'єднаного з задньою частиною кове спрямування передньої частини днища, а й днища. Оскільки задня частина днища утворює передусім зменшують небезпеку прогину частини лоток, який служить опорою для живильного шнеднища, якщо вона виконана, наприклад, як легка ка, згин лотка при скороченні платформи жатки конструкція. доволі сильно обмежує шлях пересування передДля пристосування жатки до різних типів хліньої частини днища, що є причиною того, що плабостою необхідно за потребою змінювати полотформа має тільки відносно обмежений діапазон ження мотовила в залежності від довжини платрегулювання. Подовження платформи жатки за форми жатки. Щоб досягти при цьому можливо межі цього відносно короткого установочного руху простішого настроювання, боковини у зоні перевикликає необхідність того, щоб передня частина міщення передньої частини днища утворюють днища після розблокування була відповідно далеверхню паралельну днищу напрямну кромку, узко висунута уперед, а відкритий за рахунок цього довж якої пересуваються з'єднані з передньою простір між передньою і задньої частинами днища частиною днища розподільні кулачки, при цьому з перекрився власним проміжним листом. Але і при напрямними кромками та розподільними кулачканезадовільних можливостях пристосування, відомі ми для регулювання положення мотовила взаєможатки за конструкцією та виготовлянням є все ж діє керуючий ролик, розташований на поворотнотаки досить дорогими і потребують відносно висому важелі, призначеному для монтажу мотовила. ких виробничих витрат. Це регулювання положення мотовила шляхом У основу винаходу поставлена задача по простого механічного способу забезпечує його створенню жатки вищеописаного типу, яка б відріавтоматичне пристосування до положення ріжучознялась своїм функціонально надійним широкодіго апарата та/або довжини платформи жатки, оскіапазонним регулюванням при низьких виробничих льки керуючі ролики разом з поворотними важевитратах. лями, на яких установлено мотовило, знаходяться Винахід вирішує цю задачу за рахунок того, що на напрямних кромках стільки і утримують поворопри зменшенні довжини платформи жатки передня тні важелі у такому положенні доти, доки за рахучастина днища всувається під його задню частину, нок регулювального руху передньої частини дниа від передньої кромки задньої частини днища як ща розподільні кулачки пересунуться у зону перехід між двома частинами днища виступає відрозміщення керуючих роликів і потім керуючі роли 5 76007 6 ки, що котяться уздовж шляху проходження роз1 до хлібної маси. Стеблоподільники 9 легко з'єдподільних кулачків, більше або менше піднімуться нуються з місцями приєднання 8 і завдяки їх здаті знову опустяться відносно напрямних кромок, ності відхилятися можуть бути одним рухом перечим одночасно і у примусовому порядку визначаведені з робочого положення (Фіг.1) у транспортне ється і положення мотовила. (Фіг.2), а за потреби - взагалі знятими (ліва стороЗгідно з найбільш удосконаленим варіантом на Фіг.2). здійснення винаходу на передньому кінці боковин Для переміщення задньої або передньої часу зоні розташування нижньої кромки передбачені тини днища 16, 17, у зоні розташування задньої місця приєднання ножів-бокорізів, установлених у частини днища 16 передбачені гідравлічні циліндцих місцях з можливістю регулювання повертання ри 18, які розташовані уздовж напрямку руху і за навколо паралельної ріжучому апарату осі та з'єддопомогою яких здійснюється пересування переднаних з боковинами за допомогою проміжних меньої частини днища 17 відносно його задньої часталевих листів, розташованих віялодоподібно, з тини 16. При цьому передня частина днища 17 при можливістю схрещування і коаксіально до ножівскорочуванні платформи жатки всувається під йобокорізів, причому підняті ножі-бокорізи через заго задню частину 16, завдяки чому діапазон регупобіжну штангу можуть обпиратися на боковини. У лювання не зазнає негативного впливу збоку утворезультаті отримують комбінацію ріжучого апарата реного на верхній стороні задньої частини днища та ножів-бокорізів, причому ножі-бокорізи перево16 лотка 19, призначеного для розміщення живидяться з неробочого зложеного стану у робочий за льного шнека 15. Відсікач 21, який виступає від допомогою лише кількох ручних маніпуляцій і мопередньої кромки 20 задньої частини днища 16, жуть фіксуватися у такому положенні шляхом стовиконує роль переходу між задньою 16 та передпоріння запобіжною штангою. Проміжні металеві ньою частинами днища 17, завдяки чому забезпелисти, які можуть схрещуватись з ножамичується належне живлення хлібною масою. бокорізами, сприяють підвищенню жорсткості ріДля бездоганного спрямування передньої часжучого апарата і не в останню чергу позитивно тини днища 17, на нижніх сторонах 22 боковин 4, впливають на бездоганну подачу хлібної маси. що виступають за межі задньої частини днища 16, Предмет винаходу схематично представлений розташовані напрямні елементи 23, призначені в ілюстративних матеріалах, де: для пересування у них передньої частини днища Фіг.1 і 2 - це вид збоку і вид спереду жатки згі17 уздовж усього шляху пересування. Знизу надно з винаходом; прямних елементів 23 у передній частині днища 17 Фіг.3, 4 і 5 - це вид збоку частини жатки з нопередбачено кріпильний елемент для гідравлічних жами-бокорізами і приводом ножів при зсунутому циліндрів 18, завдяки чому усувається можливість або розсунутому днищі та у робочому положенні сильного зміщення між напрямними елементами піднятих ножів-бокорізів або у неробочому поло23 та гідравлічними циліндрами 18 і одночасно женні опущених ножів-бокорізів і з розсунутим небезпека заклинювання або т.п. днищем; Для підвищення жорсткості передньої частини Фіг.6 і 7 - це вид збоку частини днища дещо днища 17 та запобігання надто сильного її прогизміненого варіанта виконання жатки. ну, на раму 2 та/або задню частину днища 16 обЖатка 1 для непоказаного на кресленнях компираються виступаючі за межі задньої частини байна має раму 2, яка за допомогою задньої стінки днища 16 кронштейни 24, які входять у відповідні 3, двох боковин 4 і виконуючого роль платформи опорні профілі 25 передньої частини днища 17. жатки днища 5 утворює корпус 6 і яка служить Для установлення мотовила на рамі 2 маютьопорою з вхідної сторони корпуса 6 для регульося опорні цапфи 26, призначені для розташування ваного ріжучого апарата 7, а у зонах розташування поворотних важелів 27, які змонтовані з можливіскінців ріжучого апарата та/або передніх кінців ботю відхилення при повороті навколо паралельних ковин 4 - для місць приєднання 8 з вертикальними осі мотовила Η поперечних осей Q і повертаються опорними цапфами 14 кріплень стеблоподільників та/або телескопічно переміщуються по довжині за 9, ножів-бокорізів 10 і т.п., зверху ріжучого апарата допомогою приводів 11. На передній частині 28 - для переміщуваного за допомогою приводів 11 поворотних важелів 27 міститься опора 29 мотомотовила 12, і усередині корпуса 6 - для живильвила 12, причому ця передня частина 28 має таного шнека 15, розташованого перед крізним кож виступаючий униз керуючий ролик 30. Щоб отвором 13 задньої стінки 3. Для забезпечення досягти простого механічного обмеження регулюможливості регулювання положення ріжучого апавального руху мотовила, боковини 4 у зоні перерата 7 відносно живильного шнека 15 та мотовила міщення передньої частини днища утворюють 12 в залежності від довжини стебла хлібостою, верхню паралельну днищу напрямну кромку 31, днище 5 поділене у поперечному напрямку і склауздовж якої може пересуватися з'єднаний з переддається з нерухомо з'єднаної з рамою задньої часньою частиною днища 17 розподільний кулачок 32, тини 16 і пересувної відносно рами 2 у напрямку так що в залежності від шляху пересування перуху передньої частини 17, завдяки чому шляхом редньої частини днища 17 керуючий ролик 30 взапересування передньої частини днища 17 змінюємодіє або з напрямною кромкою 31, або з розпоється довжина платформи жатки і разом з цим дільним кулачком 32, завдяки чому мотовило або положення розташованого на передній частині піднімається, або залишається у попередньому днища 17 ріжучого апарата 7. Ця зміна довжини положенні. Тим самим може визначатися оптимаднища 5, а також можливість регулювання полольна висота розташування мотовила, яка задаєтьження мотовила по висоті та у подовжньому нася розподільними кулачками 32, поблизу ріжучого прямку днища забезпечують пристосування жатки апарата і запобігатися її зменшення. 7 76007 8 Для обладнання жатки 1 ножами-бокорізами, 17. Передбачений клиновий пас 39 проходить чена передньому кінці 33 боковин 4 у зоні розташурез привідний шків 40 у напрямку підпружиненого вання нижньої кромки передбачені місця приєднатяжного ролика 41, причому привідний шків 40 нання 34 ножів-бокорізів 10, установлених з можта підпружинений натяжний ролик 41 установлені ливістю регулювання повертання навколо на одній з боковин 4 нерухомо, а клиновий пас 39 паралельної ріжучому апарату осі А і з'єднаних з через нерухомо розташований на передній частині боковинами 4 за допомогою проміжних металевих днища 17 натяжний ролик 42 проходить далі до листів 35, розташованих віялодоподібно, з можлипередаточного механізму 38, завдяки чому без вістю схрещування і коаксіально до ножа-бокоріза особливих труднощів може здійснюватися компен10, причому підняті ножі-бокорізи 10 через запобісування переміщення днища 5 і пов'язаних з цим жну штангу 36 можуть міцно і надійно обпиратися різних відстаней між передаточним механізмом 38 на боковини 4. Завдяки цьому ножі-бокорізи 10 і привідним шківом 40. переводяться з неробочого стану (Фіг.5) у робочий Як показано на Фіг.6 і 7, для здійснення перек(Фіг.3 і 4) за допомогою лише кількох ручних маніривання на усьому діапазоні регулювання платпуляцій, причому для досягнення належного проформи жатки, днище 5 корпусу 6 може мати жалюходження хлібної маси після зрізання ножамизіподібну форму. Для цього передня частина бокорізами 10 боковини 4 у перехідній зоні між днища 17 складається щонайменше з двох перекзадньою і передньою частинами днища мають риваючих одна одну секцій (43, 44), які завдяки ділянки 37, повернуті усередину приблизно на 45°. телескопічним напрямним трубкам (45) є пересувПередаточний механізм 38 приводу жатки неними відносно одна одної і відносно задньої часрухомо змонтований на передній частині днища тини днища (16). 9 Комп’ютерна верстка Т. Чепелева 76007 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
