Перерозподільний пристрій насадкової масообмінної колони

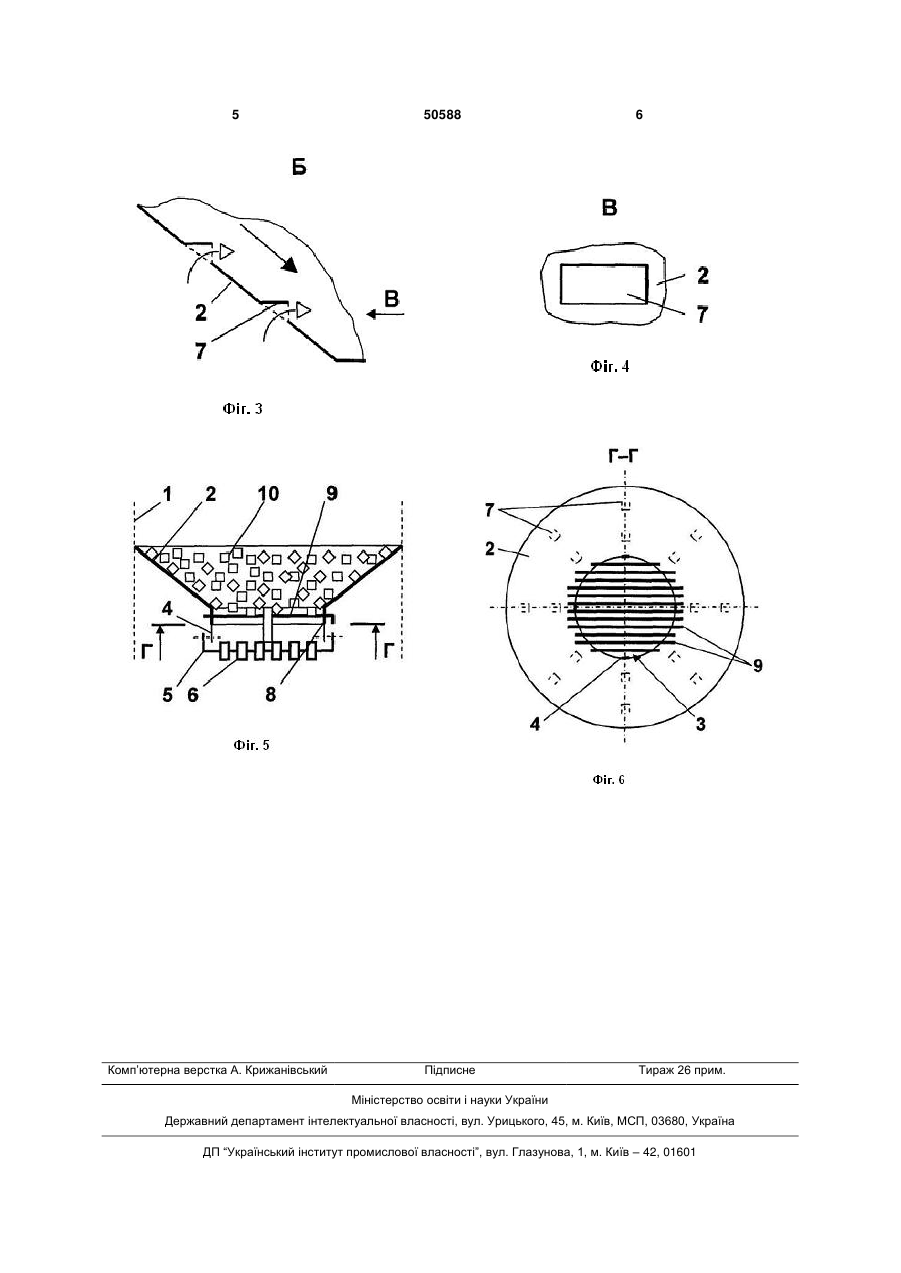

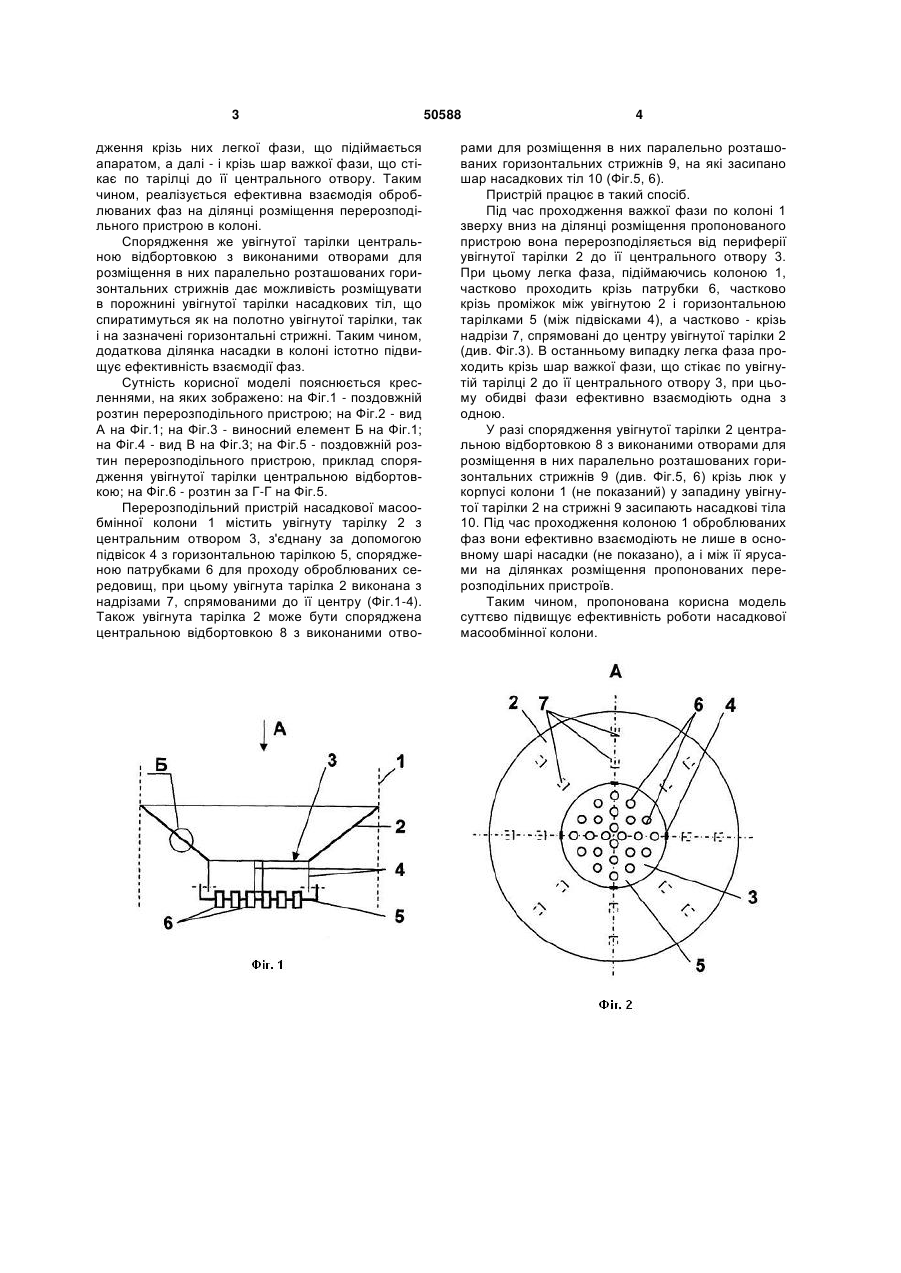

1. Перерозподільний пристрій насадкової масообмінної колони, що містить увігнуту тарілку з центральним отвором, з'єднану за допомогою під 3 дження крізь них легкої фази, що підіймається апаратом, а далі - і крізь шар важкої фази, що стікає по тарілці до її центрального отвору. Таким чином, реалізується ефективна взаємодія оброблюваних фаз на ділянці розміщення перерозподільного пристрою в колоні. Спорядження же увігнутої тарілки центральною відбортовкою з виконаними отворами для розміщення в них паралельно розташованих горизонтальних стрижнів дає можливість розміщувати в порожнині увігнутої тарілки насадкових тіл, що спиратимуться як на полотно увігнутої тарілки, так і на зазначені горизонтальні стрижні. Таким чином, додаткова ділянка насадки в колоні істотно підвищує ефективність взаємодії фаз. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розтин перерозподільного пристрою; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - виносний елемент Б на Фіг.1; на Фіг.4 - вид В на Фіг.3; на Фіг.5 - поздовжній розтин перерозподільного пристрою, приклад спорядження увігнутої тарілки центральною відбортовкою; на Фіг.6 - розтин за Г-Г на Фіг.5. Перерозподільний пристрій насадкової масообмінної колони 1 містить увігнуту тарілку 2 з центральним отвором 3, з'єднану за допомогою підвісок 4 з горизонтальною тарілкою 5, спорядженою патрубками 6 для проходу оброблюваних середовищ, при цьому увігнута тарілка 2 виконана з надрізами 7, спрямованими до її центру (Фіг.1-4). Також увігнута тарілка 2 може бути споряджена центральною відбортовкою 8 з виконаними отво 50588 4 рами для розміщення в них паралельно розташованих горизонтальних стрижнів 9, на які засипано шар насадкових тіл 10 (Фіг.5, 6). Пристрій працює в такий спосіб. Під час проходження важкої фази по колоні 1 зверху вниз на ділянці розміщення пропонованого пристрою вона перерозподіляється від периферії увігнутої тарілки 2 до її центрального отвору 3. При цьому легка фаза, підіймаючись колоною 1, частково проходить крізь патрубки 6, частково крізь проміжок між увігнутою 2 і горизонтальною тарілками 5 (між підвісками 4), а частково - крізь надрізи 7, спрямовані до центру увігнутої тарілки 2 (див. Фіг.3). В останньому випадку легка фаза проходить крізь шар важкої фази, що стікає по увігнутій тарілці 2 до її центрального отвору 3, при цьому обидві фази ефективно взаємодіють одна з одною. У разі спорядження увігнутої тарілки 2 центральною відбортовкою 8 з виконаними отворами для розміщення в них паралельно розташованих горизонтальних стрижнів 9 (див. Фіг.5, 6) крізь люк у корпусі колони 1 (не показаний) у западину увігнутої тарілки 2 на стрижні 9 засипають насадкові тіла 10. Під час проходження колоною 1 оброблюваних фаз вони ефективно взаємодіють не лише в основному шарі насадки (не показано), а і між її ярусами на ділянках розміщення пропонованих перерозподільних пристроїв. Таким чином, пропонована корисна модель суттєво підвищує ефективність роботи насадкової масообмінної колони. 5 Комп’ютерна верстка А. Крижанівський 50588 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
