Кег для напоїв

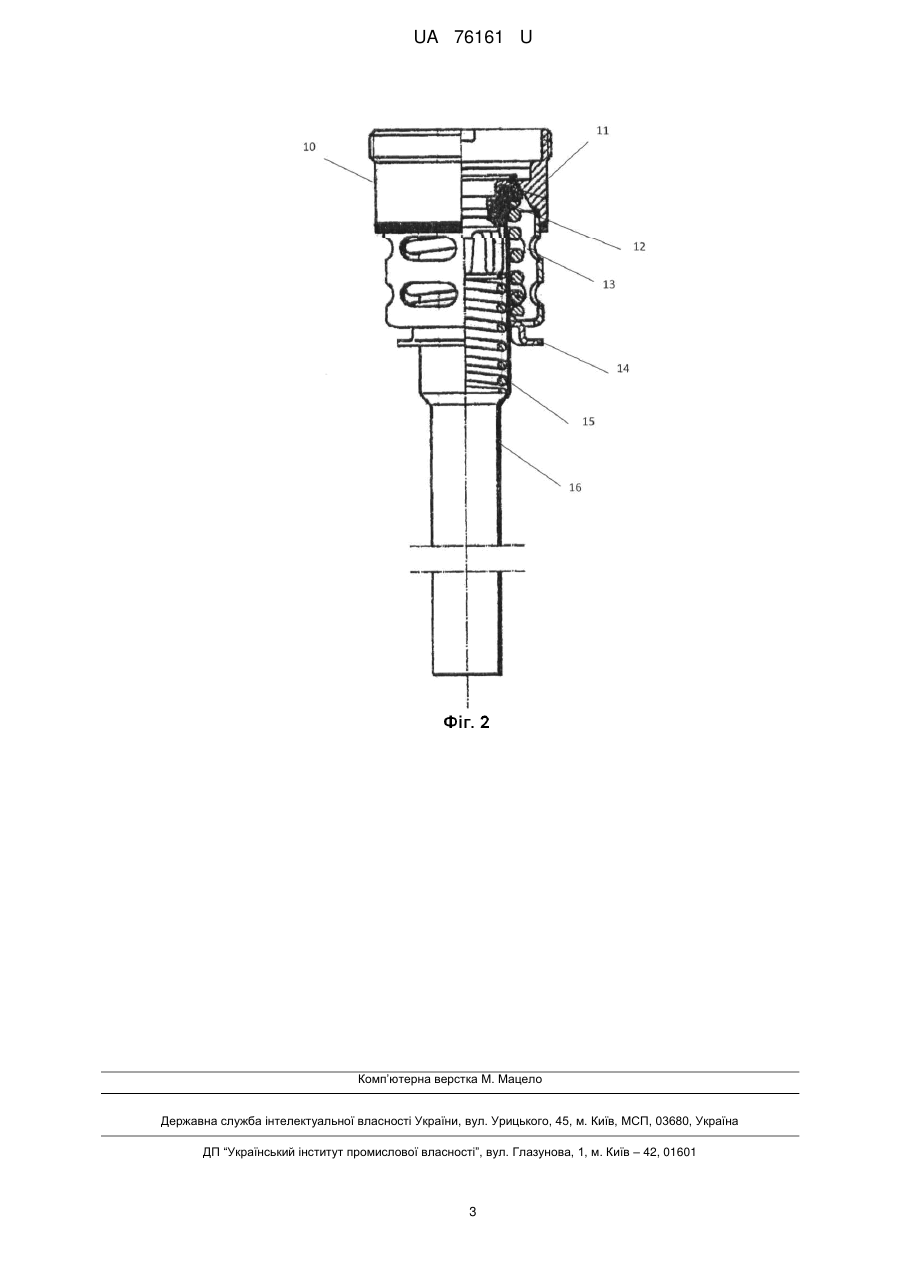

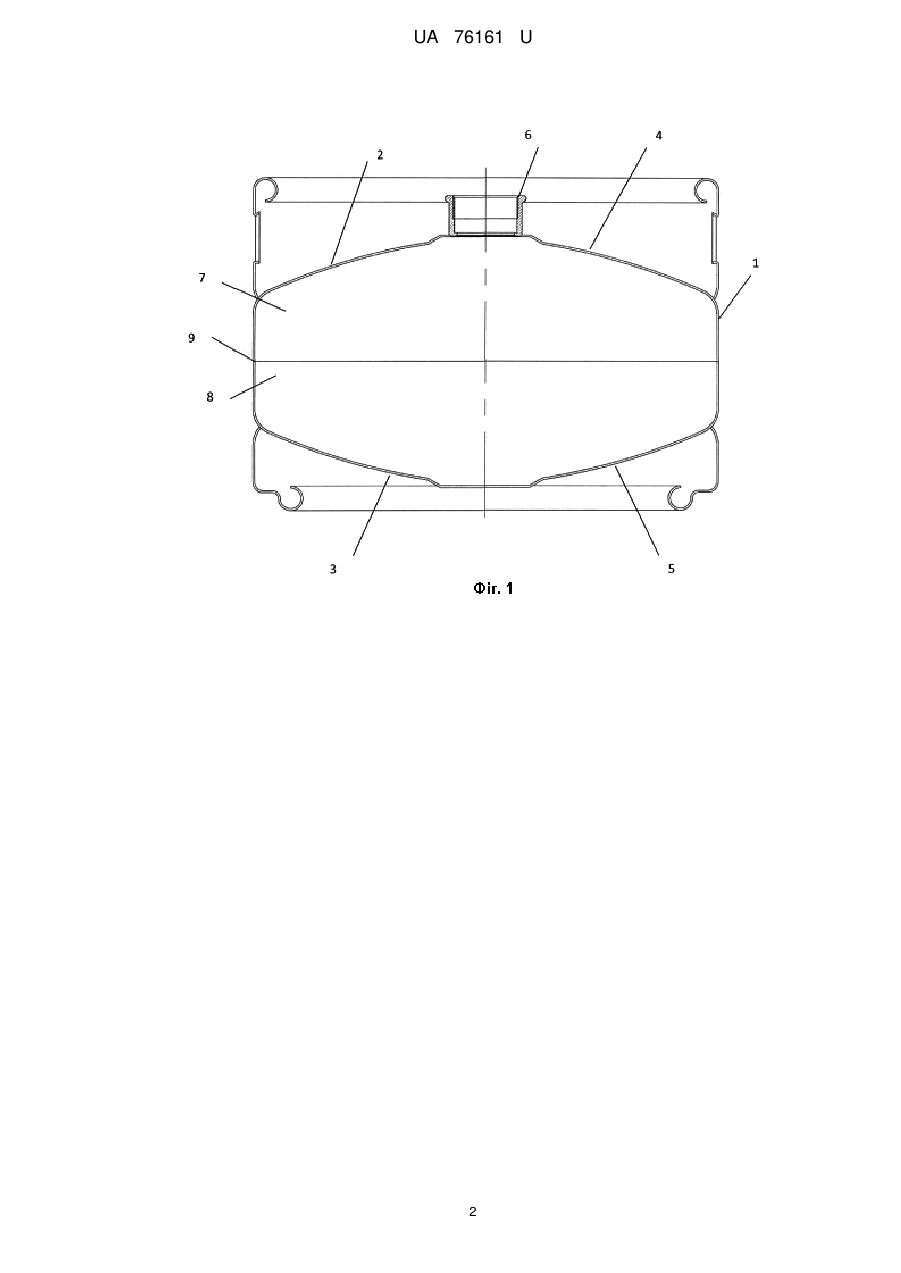

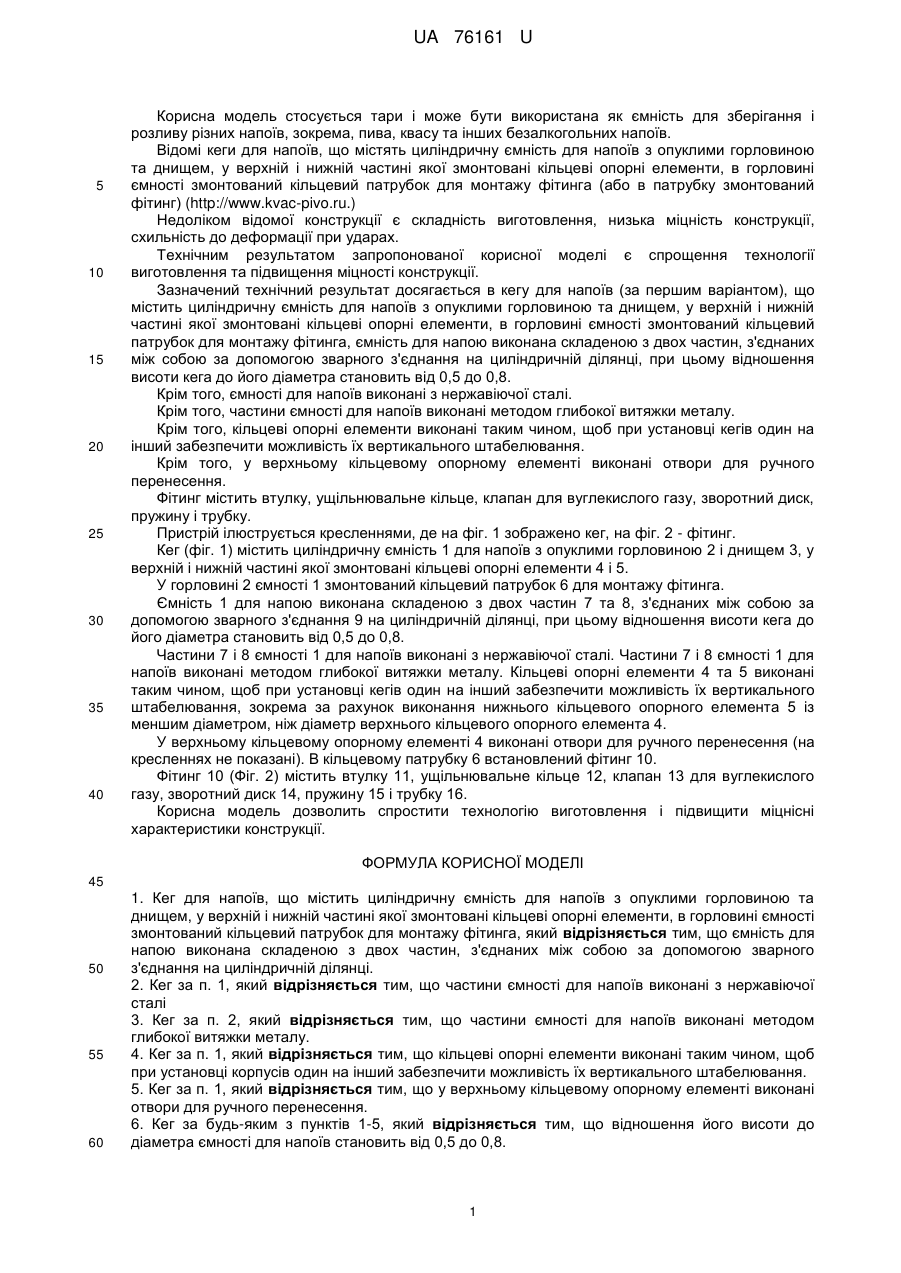

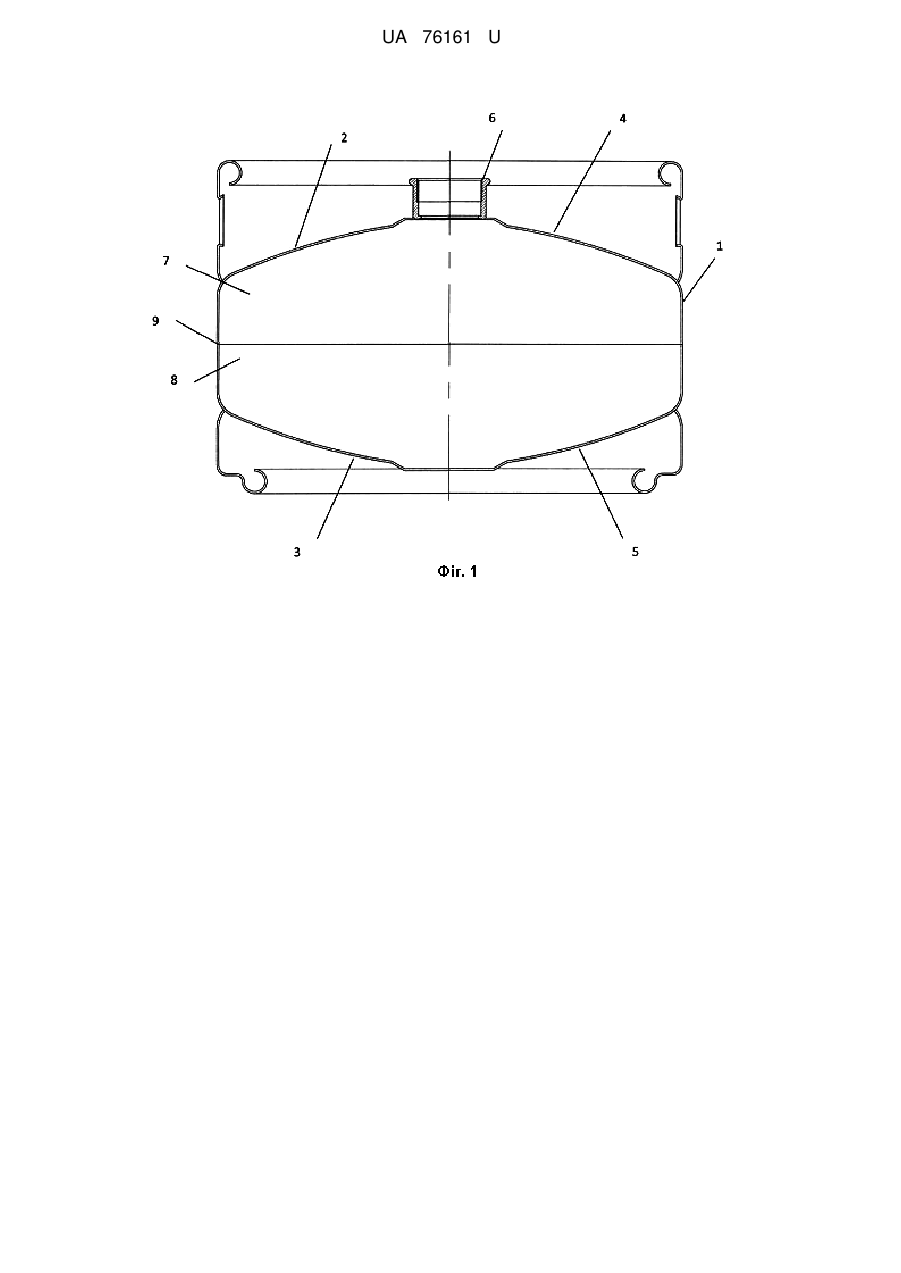

Реферат: Кег для напоїв, що містить циліндричну ємність для напоїв з опуклими горловиною та днищем, у верхній і нижній частині якої змонтовані кільцеві опорні елементи, в горловині ємності змонтований кільцевий патрубок для монтажу фітинга, причому ємність для напою виконана складеною з двох частин, з'єднаних між собою за допомогою зварного з'єднання на циліндричній ділянці. UA 76161 U (33) Код держави-учасниці RU UA 76161 U UA 76161 U 5 10 15 20 25 30 35 40 Корисна модель стосується тари і може бути використана як ємність для зберігання і розливу різних напоїв, зокрема, пива, квасу та інших безалкогольних напоїв. Відомі кеги для напоїв, що містять циліндричну ємність для напоїв з опуклими горловиною та днищем, у верхній і нижній частині якої змонтовані кільцеві опорні елементи, в горловині ємності змонтований кільцевий патрубок для монтажу фітинга (або в патрубку змонтований фітинг) (http://www.kvac-pivo.ru.) Недоліком відомої конструкції є складність виготовлення, низька міцність конструкції, схильність до деформації при ударах. Технічним результатом запропонованої корисної моделі є спрощення технології виготовлення та підвищення міцності конструкції. Зазначений технічний результат досягається в кегу для напоїв (за першим варіантом), що містить циліндричну ємність для напоїв з опуклими горловиною та днищем, у верхній і нижній частині якої змонтовані кільцеві опорні елементи, в горловині ємності змонтований кільцевий патрубок для монтажу фітинга, ємність для напою виконана складеною з двох частин, з'єднаних між собою за допомогою зварного з'єднання на циліндричній ділянці, при цьому відношення висоти кега до його діаметра становить від 0,5 до 0,8. Крім того, ємності для напоїв виконані з нержавіючої сталі. Крім того, частини ємності для напоїв виконані методом глибокої витяжки металу. Крім того, кільцеві опорні елементи виконані таким чином, щоб при установці кегів один на інший забезпечити можливість їх вертикального штабелювання. Крім того, у верхньому кільцевому опорному елементі виконані отвори для ручного перенесення. Фітинг містить втулку, ущільнювальне кільце, клапан для вуглекислого газу, зворотний диск, пружину і трубку. Пристрій ілюструється кресленнями, де на фіг. 1 зображено кег, на фіг. 2 - фітинг. Кег (фіг. 1) містить циліндричну ємність 1 для напоїв з опуклими горловиною 2 і днищем 3, у верхній і нижній частині якої змонтовані кільцеві опорні елементи 4 і 5. У горловині 2 ємності 1 змонтований кільцевий патрубок 6 для монтажу фітинга. Ємність 1 для напою виконана складеною з двох частин 7 та 8, з'єднаних між собою за допомогою зварного з'єднання 9 на циліндричній ділянці, при цьому відношення висоти кега до його діаметра становить від 0,5 до 0,8. Частини 7 і 8 ємності 1 для напоїв виконані з нержавіючої сталі. Частини 7 і 8 ємності 1 для напоїв виконані методом глибокої витяжки металу. Кільцеві опорні елементи 4 та 5 виконані таким чином, щоб при установці кегів один на інший забезпечити можливість їх вертикального штабелювання, зокрема за рахунок виконання нижнього кільцевого опорного елемента 5 із меншим діаметром, ніж діаметр верхнього кільцевого опорного елемента 4. У верхньому кільцевому опорному елементі 4 виконані отвори для ручного перенесення (на кресленнях не показані). В кільцевому патрубку 6 встановлений фітинг 10. Фітинг 10 (Фіг. 2) містить втулку 11, ущільнювальне кільце 12, клапан 13 для вуглекислого газу, зворотний диск 14, пружину 15 і трубку 16. Корисна модель дозволить спростити технологію виготовлення і підвищити міцнісні характеристики конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Кег для напоїв, що містить циліндричну ємність для напоїв з опуклими горловиною та днищем, у верхній і нижній частині якої змонтовані кільцеві опорні елементи, в горловині ємності змонтований кільцевий патрубок для монтажу фітинга, який відрізняється тим, що ємність для напою виконана складеною з двох частин, з'єднаних між собою за допомогою зварного з'єднання на циліндричній ділянці. 2. Кег за п. 1, який відрізняється тим, що частини ємності для напоїв виконані з нержавіючої сталі 3. Кег за п. 2, який відрізняється тим, що частини ємності для напоїв виконані методом глибокої витяжки металу. 4. Кег за п. 1, який відрізняється тим, що кільцеві опорні елементи виконані таким чином, щоб при установці корпусів один на інший забезпечити можливість їх вертикального штабелювання. 5. Кег за п. 1, який відрізняється тим, що у верхньому кільцевому опорному елементі виконані отвори для ручного перенесення. 6. Кег за будь-яким з пунктів 1-5, який відрізняється тим, що відношення його висоти до діаметра ємності для напоїв становить від 0,5 до 0,8. 1 UA 76161 U 2 UA 76161 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
