Шнековий апарат для протруювання насіння усіх культур

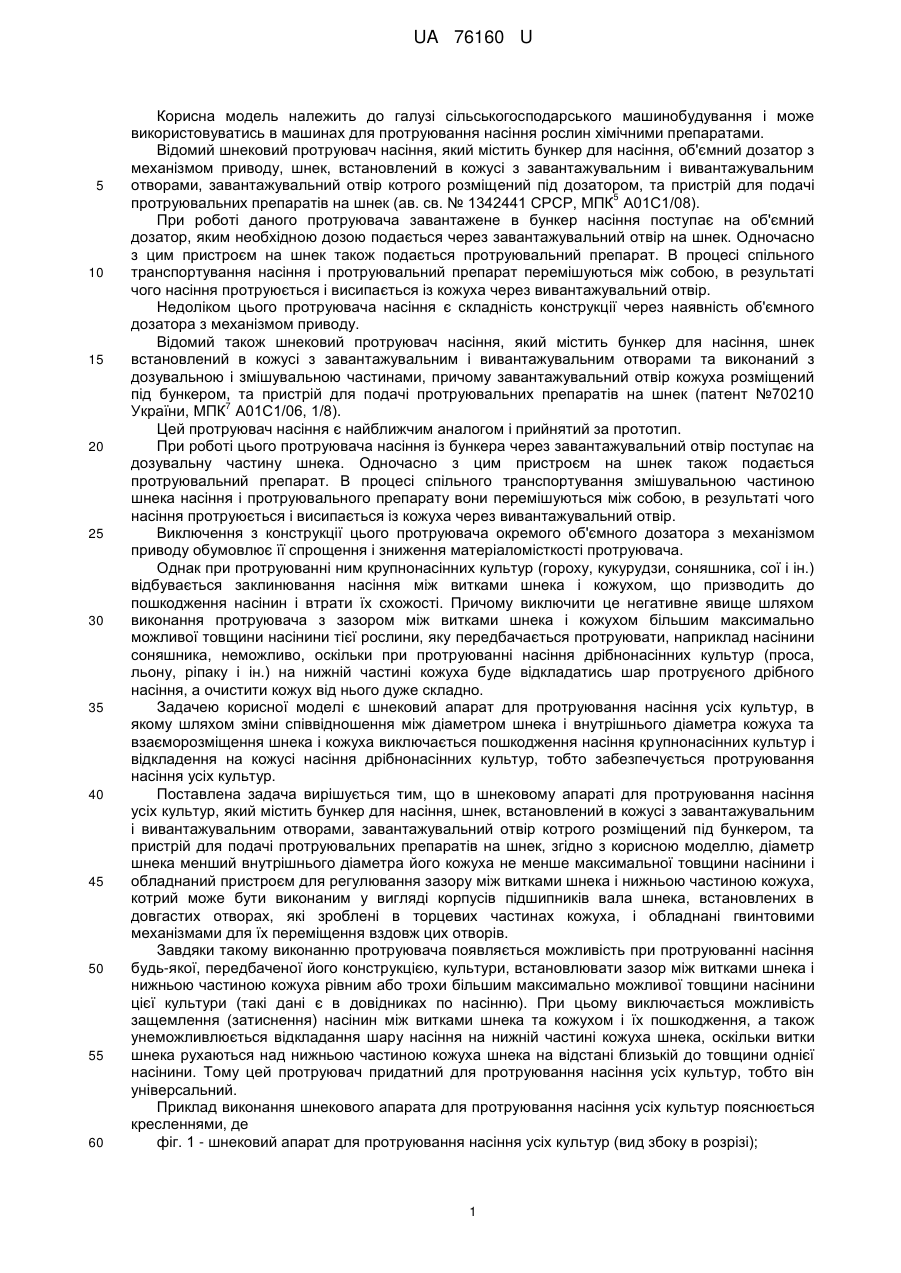

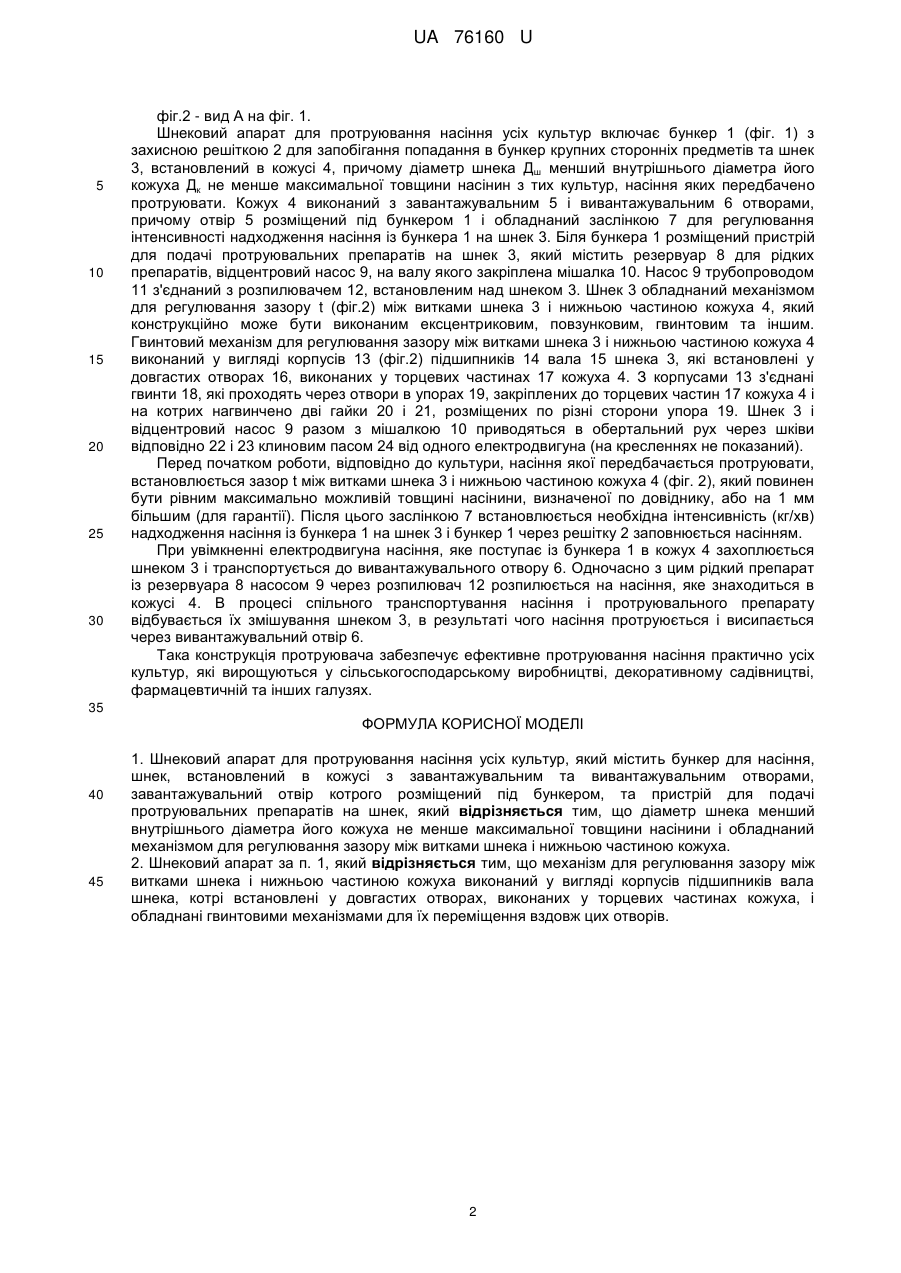

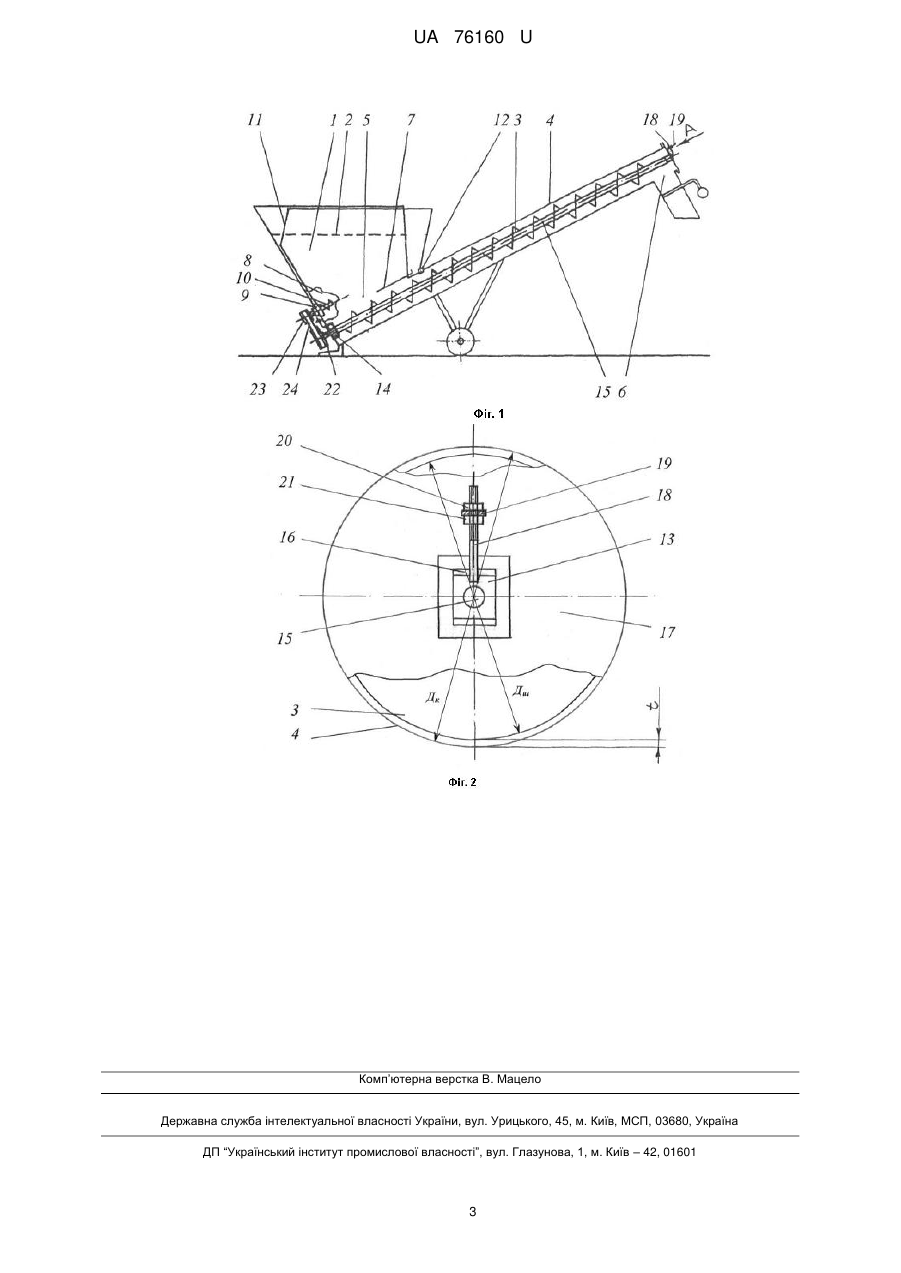

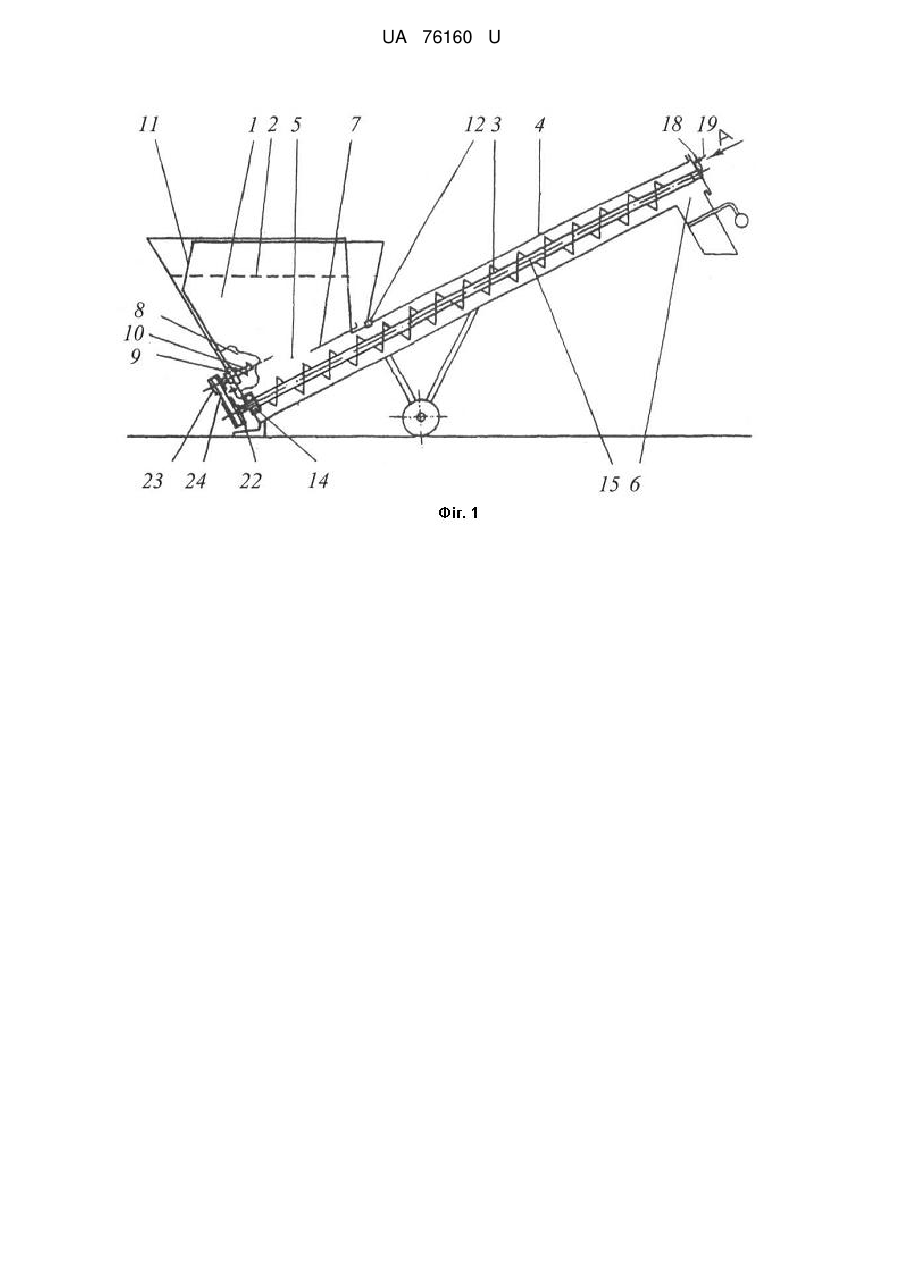

Реферат: Шнековий апарат для протруювання насіння усіх культур містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним та вивантажувальним отворами, завантажувальний отвір котрого розміщений під бункером, та пристрій для подачі протруювальних препаратів на шнек. Діаметр шнека менший внутрішнього діаметра його кожуха не менше максимальної товщини насінини і обладнаний механізмом для регулювання зазору між витками шнека і нижньою частиною кожуха. UA 76160 U (12) UA 76160 U UA 76160 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може використовуватись в машинах для протруювання насіння рослин хімічними препаратами. Відомий шнековий протруювач насіння, який містить бункер для насіння, об'ємний дозатор з механізмом приводу, шнек, встановлений в кожусі з завантажувальним і вивантажувальним отворами, завантажувальний отвір котрого розміщений під дозатором, та пристрій для подачі 5 протруювальних препаратів на шнек (ав. св. № 1342441 СРСР, МПК А01С1/08). При роботі даного протруювача завантажене в бункер насіння поступає на об'ємний дозатор, яким необхідною дозою подається через завантажувальний отвір на шнек. Одночасно з цим пристроєм на шнек також подається протруювальний препарат. В процесі спільного транспортування насіння і протруювальний препарат перемішуються між собою, в результаті чого насіння протруюється і висипається із кожуха через вивантажувальний отвір. Недоліком цього протруювача насіння є складність конструкції через наявність об'ємного дозатора з механізмом приводу. Відомий також шнековий протруювач насіння, який містить бункер для насіння, шнек встановлений в кожусі з завантажувальним і вивантажувальним отворами та виконаний з дозувальною і змішувальною частинами, причому завантажувальний отвір кожуха розміщений під бункером, та пристрій для подачі протруювальних препаратів на шнек (патент №70210 7 України, МПК А01С1/06, 1/8). Цей протруювач насіння є найближчим аналогом і прийнятий за прототип. При роботі цього протруювача насіння із бункера через завантажувальний отвір поступає на дозувальну частину шнека. Одночасно з цим пристроєм на шнек також подається протруювальний препарат. В процесі спільного транспортування змішувальною частиною шнека насіння і протруювального препарату вони перемішуються між собою, в результаті чого насіння протруюється і висипається із кожуха через вивантажувальний отвір. Виключення з конструкції цього протруювача окремого об'ємного дозатора з механізмом приводу обумовлює її спрощення і зниження матеріаломісткості протруювача. Однак при протруюванні ним крупнонасінних культур (гороху, кукурудзи, соняшника, сої і ін.) відбувається заклинювання насіння між витками шнека і кожухом, що призводить до пошкодження насінин і втрати їх схожості. Причому виключити це негативне явище шляхом виконання протруювача з зазором між витками шнека і кожухом більшим максимально можливої товщини насінини тієї рослини, яку передбачається протруювати, наприклад насінини соняшника, неможливо, оскільки при протруюванні насіння дрібнонасінних культур (проса, льону, ріпаку і ін.) на нижній частині кожуха буде відкладатись шар протруєного дрібного насіння, а очистити кожух від нього дуже складно. Задачею корисної моделі є шнековий апарат для протруювання насіння усіх культур, в якому шляхом зміни співвідношення між діаметром шнека і внутрішнього діаметра кожуха та взаєморозміщення шнека і кожуха виключається пошкодження насіння крупнонасінних культур і відкладення на кожусі насіння дрібнонасінних культур, тобто забезпечується протруювання насіння усіх культур. Поставлена задача вирішується тим, що в шнековому апараті для протруювання насіння усіх культур, який містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним і вивантажувальним отворами, завантажувальний отвір котрого розміщений під бункером, та пристрій для подачі протруювальних препаратів на шнек, згідно з корисною моделлю, діаметр шнека менший внутрішнього діаметра його кожуха не менше максимальної товщини насінини і обладнаний пристроєм для регулювання зазору між витками шнека і нижньою частиною кожуха, котрий може бути виконаним у вигляді корпусів підшипників вала шнека, встановлених в довгастих отворах, які зроблені в торцевих частинах кожуха, і обладнані гвинтовими механізмами для їх переміщення вздовж цих отворів. Завдяки такому виконанню протруювача появляється можливість при протруюванні насіння будь-якої, передбаченої його конструкцією, культури, встановлювати зазор між витками шнека і нижньою частиною кожуха рівним або трохи більшим максимально можливої товщини насінини цієї культури (такі дані є в довідниках по насінню). При цьому виключається можливість защемлення (затиснення) насінин між витками шнека та кожухом і їх пошкодження, а також унеможливлюється відкладання шару насіння на нижній частині кожуха шнека, оскільки витки шнека рухаються над нижньою частиною кожуха шнека на відстані близькій до товщини однієї насінини. Тому цей протруювач придатний для протруювання насіння усіх культур, тобто він універсальний. Приклад виконання шнекового апарата для протруювання насіння усіх культур пояснюється кресленнями, де фіг. 1 - шнековий апарат для протруювання насіння усіх культур (вид збоку в розрізі); 1 UA 76160 U 5 10 15 20 25 30 фіг.2 - вид А на фіг. 1. Шнековий апарат для протруювання насіння усіх культур включає бункер 1 (фіг. 1) з захисною решіткою 2 для запобігання попадання в бункер крупних сторонніх предметів та шнек 3, встановлений в кожусі 4, причому діаметр шнека Дш менший внутрішнього діаметра його кожуха Дк не менше максимальної товщини насінин з тих культур, насіння яких передбачено протруювати. Кожух 4 виконаний з завантажувальним 5 і вивантажувальним 6 отворами, причому отвір 5 розміщений під бункером 1 і обладнаний заслінкою 7 для регулювання інтенсивності надходження насіння із бункера 1 на шнек 3. Біля бункера 1 розміщений пристрій для подачі протруювальних препаратів на шнек 3, який містить резервуар 8 для рідких препаратів, відцентровий насос 9, на валу якого закріплена мішалка 10. Насос 9 трубопроводом 11 з'єднаний з розпилювачем 12, встановленим над шнеком 3. Шнек 3 обладнаний механізмом для регулювання зазору t (фіг.2) між витками шнека 3 і нижньою частиною кожуха 4, який конструкційно може бути виконаним ексцентриковим, повзунковим, гвинтовим та іншим. Гвинтовий механізм для регулювання зазору між витками шнека 3 і нижньою частиною кожуха 4 виконаний у вигляді корпусів 13 (фіг.2) підшипників 14 вала 15 шнека 3, які встановлені у довгастих отворах 16, виконаних у торцевих частинах 17 кожуха 4. З корпусами 13 з'єднані гвинти 18, які проходять через отвори в упорах 19, закріплених до торцевих частин 17 кожуха 4 і на котрих нагвинчено дві гайки 20 і 21, розміщених по різні сторони упора 19. Шнек 3 і відцентровий насос 9 разом з мішалкою 10 приводяться в обертальний рух через шківи відповідно 22 і 23 клиновим пасом 24 від одного електродвигуна (на кресленнях не показаний). Перед початком роботи, відповідно до культури, насіння якої передбачається протруювати, встановлюється зазор t між витками шнека 3 і нижньою частиною кожуха 4 (фіг. 2), який повинен бути рівним максимально можливій товщині насінини, визначеної по довіднику, або на 1 мм більшим (для гарантії). Після цього заслінкою 7 встановлюється необхідна інтенсивність (кг/хв) надходження насіння із бункера 1 на шнек 3 і бункер 1 через решітку 2 заповнюється насінням. При увімкненні електродвигуна насіння, яке поступає із бункера 1 в кожух 4 захоплюється шнеком 3 і транспортується до вивантажувального отвору 6. Одночасно з цим рідкий препарат із резервуара 8 насосом 9 через розпилювач 12 розпилюється на насіння, яке знаходиться в кожусі 4. В процесі спільного транспортування насіння і протруювального препарату відбувається їх змішування шнеком 3, в результаті чого насіння протруюється і висипається через вивантажувальний отвір 6. Така конструкція протруювача забезпечує ефективне протруювання насіння практично усіх культур, які вирощуються у сільськогосподарському виробництві, декоративному садівництві, фармацевтичній та інших галузях. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Шнековий апарат для протруювання насіння усіх культур, який містить бункер для насіння, шнек, встановлений в кожусі з завантажувальним та вивантажувальним отворами, завантажувальний отвір котрого розміщений під бункером, та пристрій для подачі протруювальних препаратів на шнек, який відрізняється тим, що діаметр шнека менший внутрішнього діаметра його кожуха не менше максимальної товщини насінини і обладнаний механізмом для регулювання зазору між витками шнека і нижньою частиною кожуха. 2. Шнековий апарат за п. 1, який відрізняється тим, що механізм для регулювання зазору між витками шнека і нижньою частиною кожуха виконаний у вигляді корпусів підшипників вала шнека, котрі встановлені у довгастих отворах, виконаних у торцевих частинах кожуха, і обладнані гвинтовими механізмами для їх переміщення вздовж цих отворів. 2 UA 76160 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
