Масажер-іплікатор

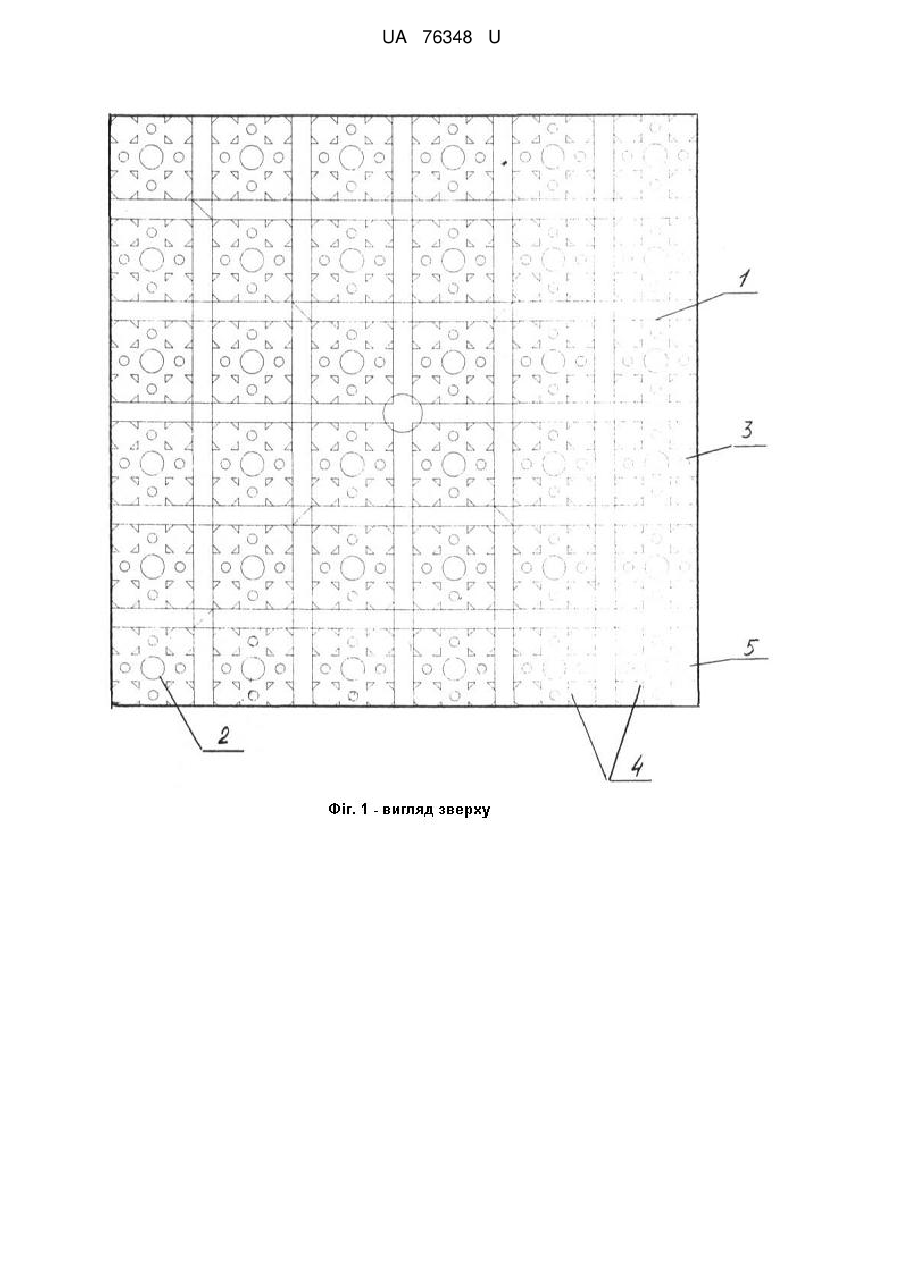

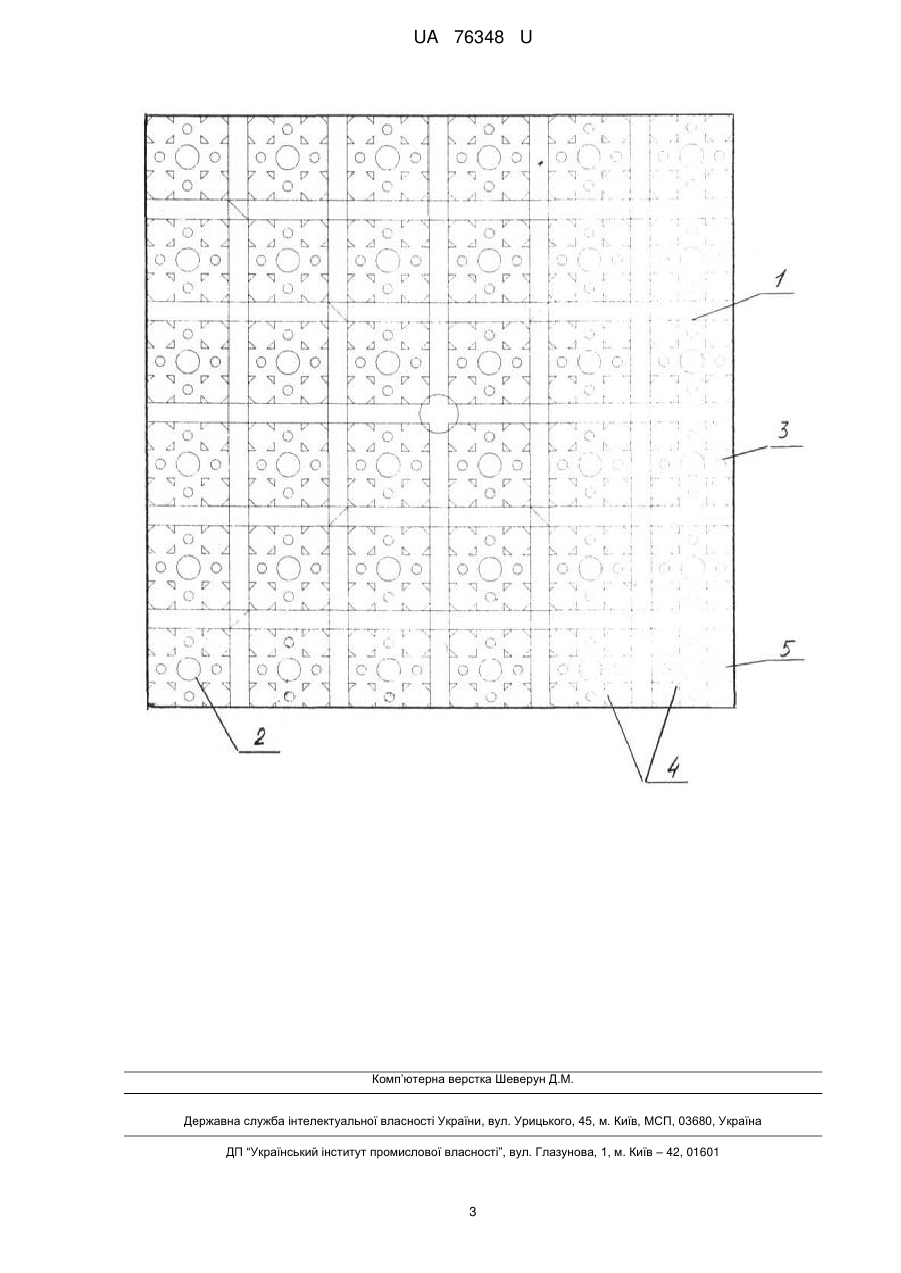

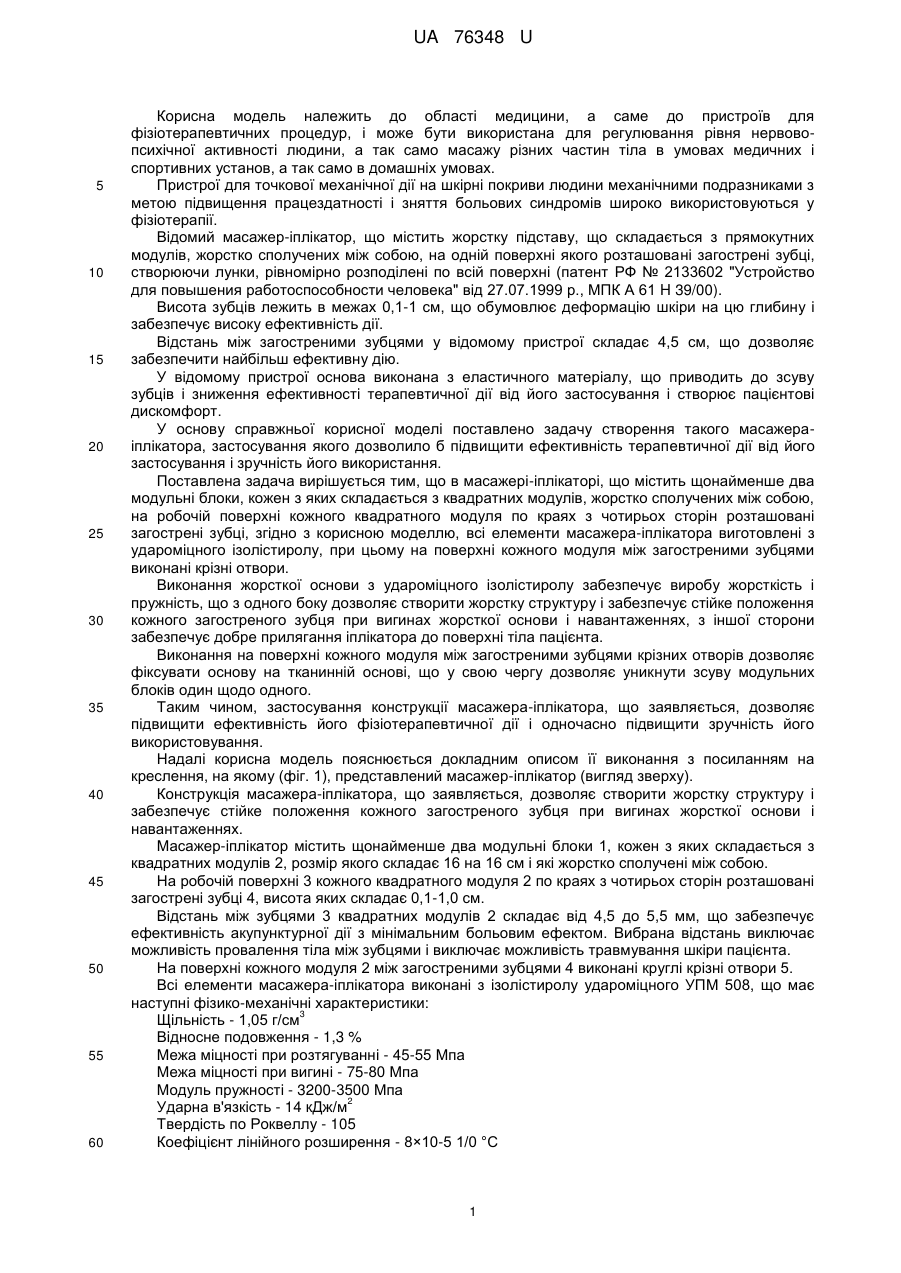

Реферат: UA 76348 U UA 76348 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини, а саме до пристроїв для фізіотерапевтичних процедур, і може бути використана для регулювання рівня нервовопсихічної активності людини, а так само масажу різних частин тіла в умовах медичних і спортивних установ, а так само в домашніх умовах. Пристрої для точкової механічної дії на шкірні покриви людини механічними подразниками з метою підвищення працездатності і зняття больових синдромів широко використовуються у фізіотерапії. Відомий масажер-іплікатор, що містить жорстку підставу, що складається з прямокутних модулів, жорстко сполучених між собою, на одній поверхні якого розташовані загострені зубці, створюючи лунки, рівномірно розподілені по всій поверхні (патент РФ № 2133602 "Устройство для повышения работоспособности человека" від 27.07.1999 р., МПК А 61 H 39/00). Висота зубців лежить в межах 0,1-1 см, що обумовлює деформацію шкіри на цю глибину і забезпечує високу ефективність дії. Відстань між загостреними зубцями у відомому пристрої складає 4,5 см, що дозволяє забезпечити найбільш ефективну дію. У відомому пристрої основа виконана з еластичного матеріалу, що приводить до зсуву зубців і зниження ефективності терапевтичної дії від його застосування і створює пацієнтові дискомфорт. У основу справжньої корисної моделі поставлено задачу створення такого масажераіплікатора, застосування якого дозволило б підвищити ефективність терапевтичної дії від його застосування і зручність його використання. Поставлена задача вирішується тим, що в масажері-іплікаторі, що містить щонайменше два модульні блоки, кожен з яких складається з квадратних модулів, жорстко сполучених між собою, на робочій поверхні кожного квадратного модуля по краях з чотирьох сторін розташовані загострені зубці, згідно з корисною моделлю, всі елементи масажера-іплікатора виготовлені з удароміцного ізолістиролу, при цьому на поверхні кожного модуля між загостреними зубцями виконані крізні отвори. Виконання жорсткої основи з удароміцного ізолістиролу забезпечує виробу жорсткість і пружність, що з одного боку дозволяє створити жорстку структуру і забезпечує стійке положення кожного загостреного зубця при вигинах жорсткої основи і навантаженнях, з іншої сторони забезпечує добре прилягання іплікатора до поверхні тіла пацієнта. Виконання на поверхні кожного модуля між загостреними зубцями крізних отворів дозволяє фіксувати основу на тканинній основі, що у свою чергу дозволяє уникнути зсуву модульних блоків один щодо одного. Таким чином, застосування конструкції масажера-іплікатора, що заявляється, дозволяє підвищити ефективність його фізіотерапевтичної дії і одночасно підвищити зручність його використовування. Надалі корисна модель пояснюється докладним описом її виконання з посиланням на креслення, на якому (фіг. 1), представлений масажер-іплікатор (вигляд зверху). Конструкція масажера-іплікатора, що заявляється, дозволяє створити жорстку структуру і забезпечує стійке положення кожного загостреного зубця при вигинах жорсткої основи і навантаженнях. Масажер-іплікатор містить щонайменше два модульні блоки 1, кожен з яких складається з квадратних модулів 2, розмір якого складає 16 на 16 см і які жорстко сполучені між собою. На робочій поверхні 3 кожного квадратного модуля 2 по краях з чотирьох сторін розташовані загострені зубці 4, висота яких складає 0,1-1,0 см. Відстань між зубцями 3 квадратних модулів 2 складає від 4,5 до 5,5 мм, що забезпечує ефективність акупунктурної дії з мінімальним больовим ефектом. Вибрана відстань виключає можливість провалення тіла між зубцями і виключає можливість травмування шкіри пацієнта. На поверхні кожного модуля 2 між загостреними зубцями 4 виконані круглі крізні отвори 5. Всі елементи масажера-іплікатора виконані з ізолістиролу удароміцного УПМ 508, що має наступні фізико-механічні характеристики: 3 Щільність - 1,05 г/см Відносне подовження - 1,3 % Межа міцності при розтягуванні - 45-55 Мпа Межа міцності при вигині - 75-80 Мпа Модуль пружності - 3200-3500 Мпа 2 Ударна в'язкість - 14 кДж/м Твердість по Роквеллу - 105 Коефіцієнт лінійного розширення - 8×10-5 1/0 °С 1 UA 76348 U 5 10 15 20 25 30 Масажер має розмір 16 на 16 см, що сприяє доброму приляганню іплікатора до поверхні тіла, зручності і точності пришивання масажера на тканинну основу, також розмір між квадратиками іплікатора складає від 4,5 до 5,5 мм, що робить його універсальним. Крок іплікатора підбирають залежно від індивідуальної шкірної чутливості людини. Найефективніша відстань між голками – 5 мм. Чим рідше вони розташовані, тобто, чим більше крок голок - відстань між голками - тим більше тіло, яке провалюється і, суб'єктивно, іплікатор-килимок здається гострішим, процедура стає досить болючою і знижується ефект масажу. Забезпечується можливість статичної дії одночасно на всі рефлекторні зони. Модульні блоки можуть бути використані як елементи одягу, у вигляді накладок, місцеположення яких може відповідати місцеположенню проблемних зон. Використання пристрою, що заявляється, здійснюється таким чином. Масажер-іплікатор прикріплюють до тканинної основи за допомогою голки з ниткою, розміщують на плоскій широкій поверхні зубцями вгору, потім з положення сидячи плавно укладають пацієнта голою спиною на зубці, що стирчать. Гострі кінці зубців заглиблюються в епідерму на глибину 0,1-1,0 см і впливають на рефлекторні точки, що створює ефект рефлексотерапії. Тривалість і періодичність дії підбирається в індивідуальному режимі залежно від виду фізіотерапевтичних процедур і їх конкретного призначення. У процесі проведенні процедур можна міняти місця зіткнення гострих кінців зубців з шкірним покривом, змінюючи таким чином, область терапевтичної дії. Конструкція масажера-іплікатора, що заявляється, забезпечує безтравматичне використання для шкірних покривів. Застосування масажера-іплікатора, що заявляється, дозволяє підвищити ефективність точкової дії на шкірний покрив пацієнта, дозволяє підвищити і відновити працездатність людини, проводити профілактику ряду захворювань, пов'язаних з поразкою нервової і серцево-судинної систем, шлунково-кишкового тракту, опорно-рухового апарата. Застосування масажера-іплікатора, що заявляється, в спортивній медицині обумовлює швидке відновлення при великому об'ємі і інтенсивності тренувальних навантажень. Масажер-іплікатор може бути серійно виготовлений в умовах сучасного промислового виробництва на стандартному устаткуванні з використанням стандартних матеріалів, вузлів і комплектуючих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Масажер-іплікатор, що містить щонайменше два модульні блоки, кожен з яких складається з квадратних модулів, жорстко сполучених між собою, на робочій поверхні кожного квадратного модуля по краях з чотирьох сторін розташовані загострені зубці, який відрізняється тим, що всі елементи масажера-іплікатора виготовлені з удароміцного ізолістиролу, при цьому на поверхні кожного модуля між загостреними зубцями виконані круглі крізні отвори. 2 UA 76348 U Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
