Іплікатор голіцина

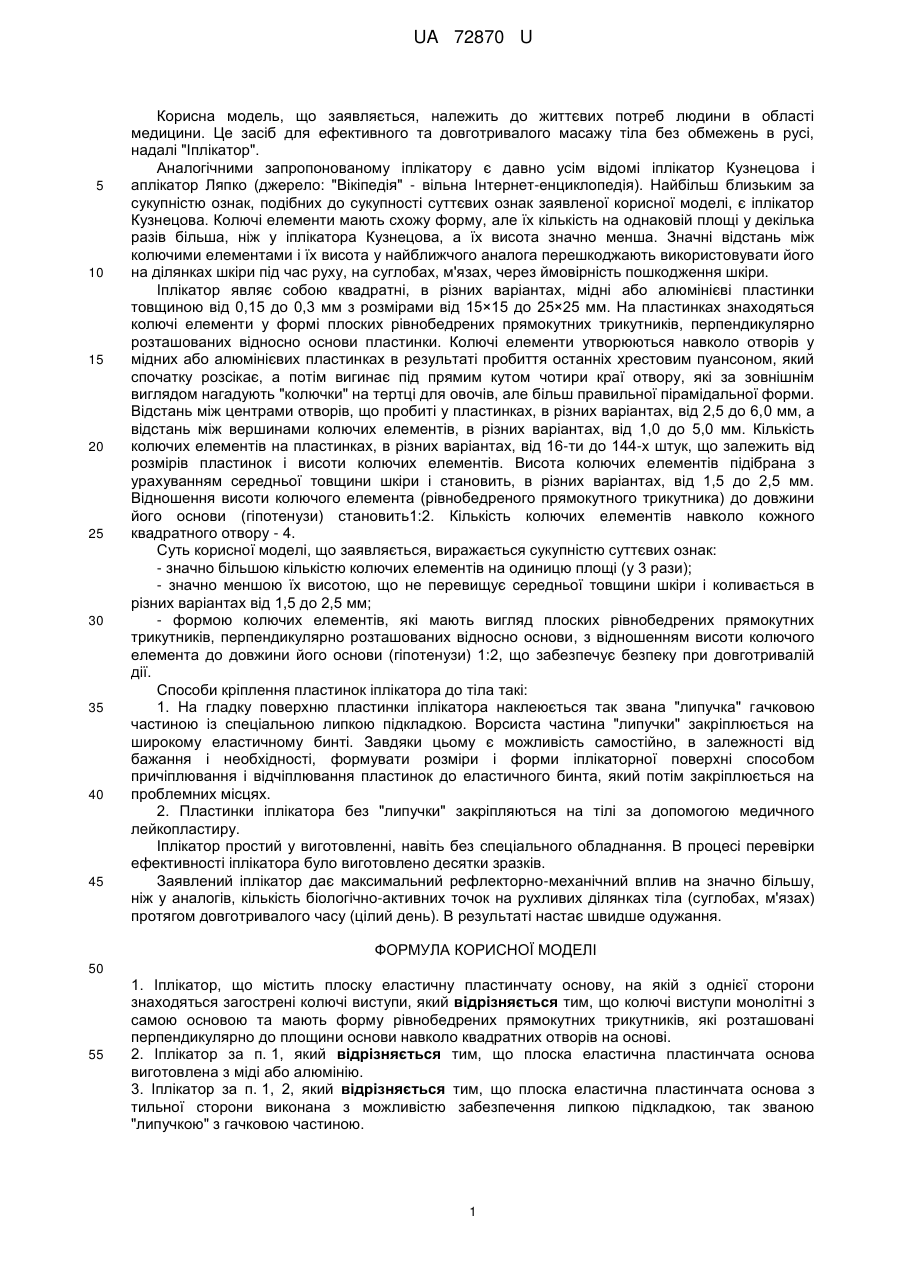

Реферат: UA 72870 U UA 72870 U 5 10 15 20 25 30 35 40 45 Корисна модель, що заявляється, належить до життєвих потреб людини в області медицини. Це засіб для ефективного та довготривалого масажу тіла без обмежень в русі, надалі "Іплікатор". Аналогічними запропонованому іплікатору є давно усім відомі іплікатор Кузнецова і аплікатор Ляпко (джерело: "Вікіпедія" - вільна Інтернет-енциклопедія). Найбільш близьким за сукупністю ознак, подібних до сукупності суттєвих ознак заявленої корисної моделі, є іплікатор Кузнецова. Колючі елементи мають схожу форму, але їх кількість на однаковій площі у декілька разів більша, ніж у іплікатора Кузнецова, а їх висота значно менша. Значні відстань між колючими елементами і їх висота у найближчого аналога перешкоджають використовувати його на ділянках шкіри під час руху, на суглобах, м'язах, через ймовірність пошкодження шкіри. Іплікатор являє собою квадратні, в різних варіантах, мідні або алюмінієві пластинки товщиною від 0,15 до 0,3 мм з розмірами від 15×15 до 25×25 мм. На пластинках знаходяться колючі елементи у формі плоских рівнобедрених прямокутних трикутників, перпендикулярно розташованих відносно основи пластинки. Колючі елементи утворюються навколо отворів у мідних або алюмінієвих пластинках в результаті пробиття останніх хрестовим пуансоном, який спочатку розсікає, а потім вигинає під прямим кутом чотири краї отвору, які за зовнішнім виглядом нагадують "колючки" на тертці для овочів, але більш правильної пірамідальної форми. Відстань між центрами отворів, що пробиті у пластинках, в різних варіантах, від 2,5 до 6,0 мм, а відстань між вершинами колючих елементів, в різних варіантах, від 1,0 до 5,0 мм. Кількість колючих елементів на пластинках, в різних варіантах, від 16-ти до 144-х штук, що залежить від розмірів пластинок і висоти колючих елементів. Висота колючих елементів підібрана з урахуванням середньої товщини шкіри і становить, в різних варіантах, від 1,5 до 2,5 мм. Відношення висоти колючого елемента (рівнобедреного прямокутного трикутника) до довжини його основи (гіпотенузи) становить1:2. Кількість колючих елементів навколо кожного квадратного отвору - 4. Суть корисної моделі, що заявляється, виражається сукупністю суттєвих ознак: - значно більшою кількістю колючих елементів на одиницю площі (у 3 рази); - значно меншою їх висотою, що не перевищує середньої товщини шкіри і коливається в різних варіантах від 1,5 до 2,5 мм; - формою колючих елементів, які мають вигляд плоских рівнобедрених прямокутних трикутників, перпендикулярно розташованих відносно основи, з відношенням висоти колючого елемента до довжини його основи (гіпотенузи) 1:2, що забезпечує безпеку при довготривалій дії. Способи кріплення пластинок іплікатора до тіла такі: 1. На гладку поверхню пластинки іплікатора наклеюється так звана "липучка" гачковою частиною із спеціальною липкою підкладкою. Ворсиста частина "липучки" закріплюється на широкому еластичному бинті. Завдяки цьому є можливість самостійно, в залежності від бажання і необхідності, формувати розміри і форми іплікаторної поверхні способом причіплювання і відчіплювання пластинок до еластичного бинта, який потім закріплюється на проблемних місцях. 2. Пластинки іплікатора без "липучки" закріпляються на тілі за допомогою медичного лейкопластиру. Іплікатор простий у виготовленні, навіть без спеціального обладнання. В процесі перевірки ефективності іплікатора було виготовлено десятки зразків. Заявлений іплікатор дає максимальний рефлекторно-механічний вплив на значно більшу, ніж у аналогів, кількість біологічно-активних точок на рухливих ділянках тіла (суглобах, м'язах) протягом довготривалого часу (цілий день). В результаті настає швидше одужання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Іплікатор, що містить плоску еластичну пластинчату основу, на якій з однієї сторони знаходяться загострені колючі виступи, який відрізняється тим, що колючі виступи монолітні з самою основою та мають форму рівнобедрених прямокутних трикутників, які розташовані перпендикулярно до площини основи навколо квадратних отворів на основі. 2. Іплікатор за п. 1, який відрізняється тим, що плоска еластична пластинчата основа виготовлена з міді або алюмінію. 3. Іплікатор за п. 1, 2, який відрізняється тим, що плоска еластична пластинчата основа з тильної сторони виконана з можливістю забезпечення липкою підкладкою, так званою "липучкою" з гачковою частиною. 1 UA 72870 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
