Приладовий блок з контактним пристроєм для рознімного з’єднання з нерухомими струмопідвідними шинами

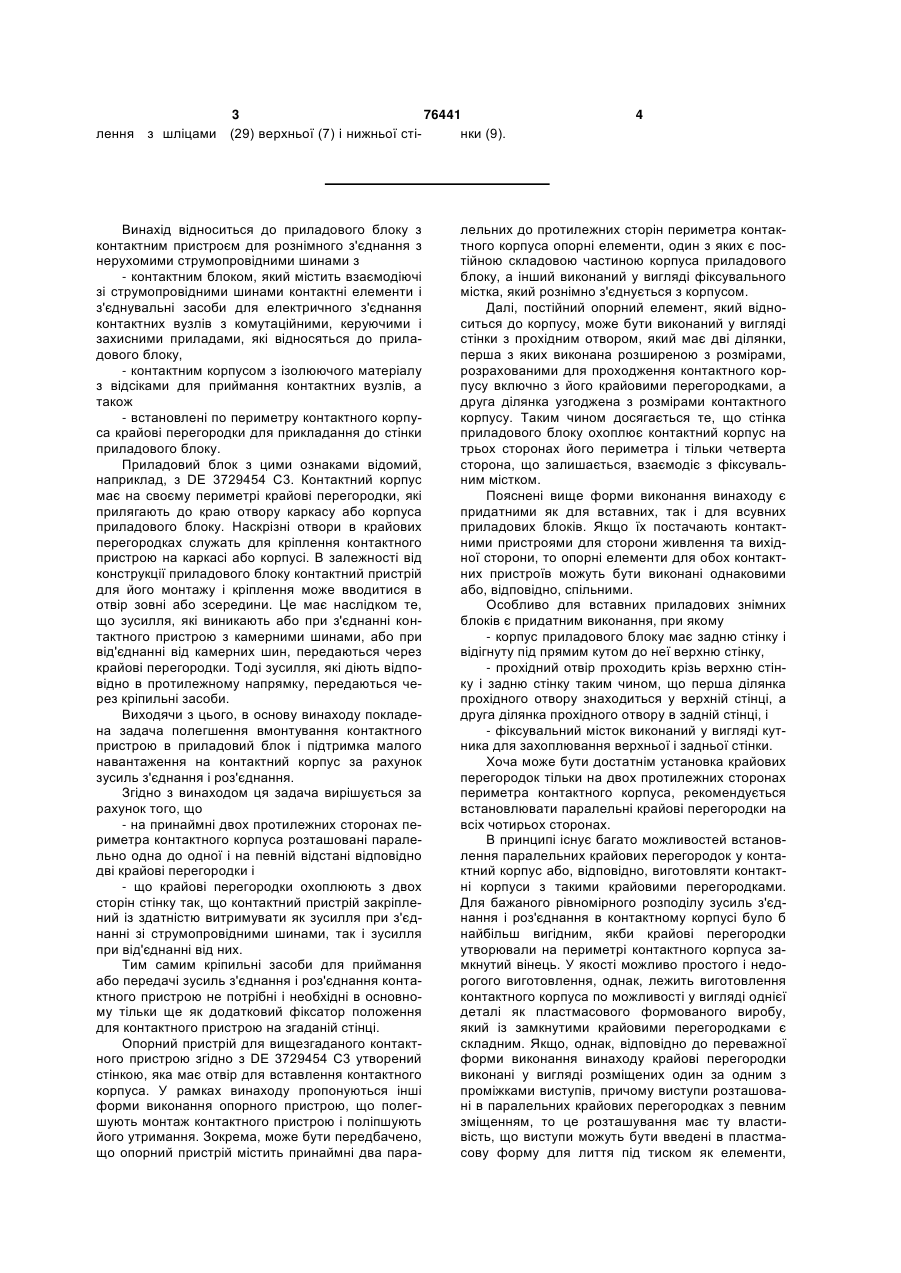

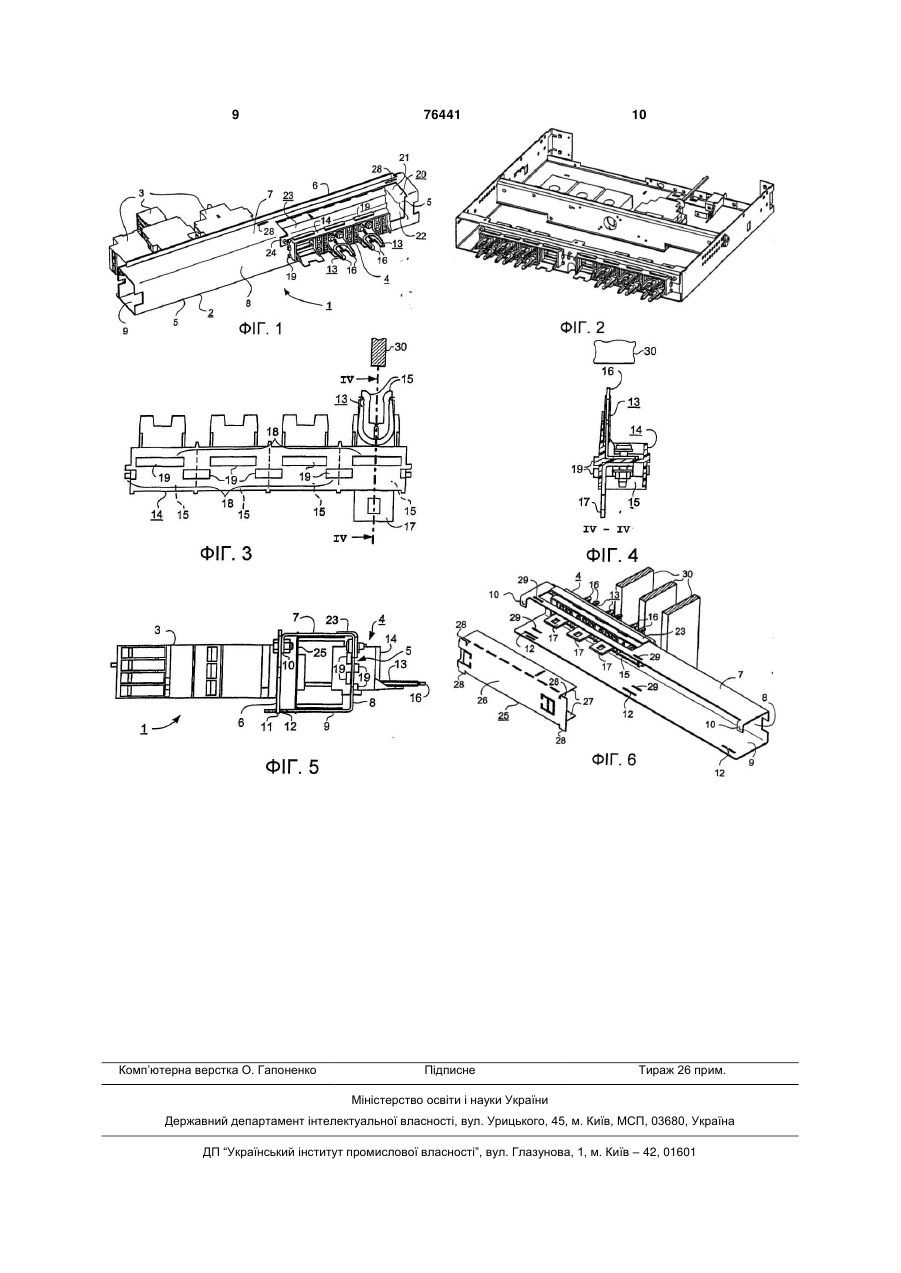

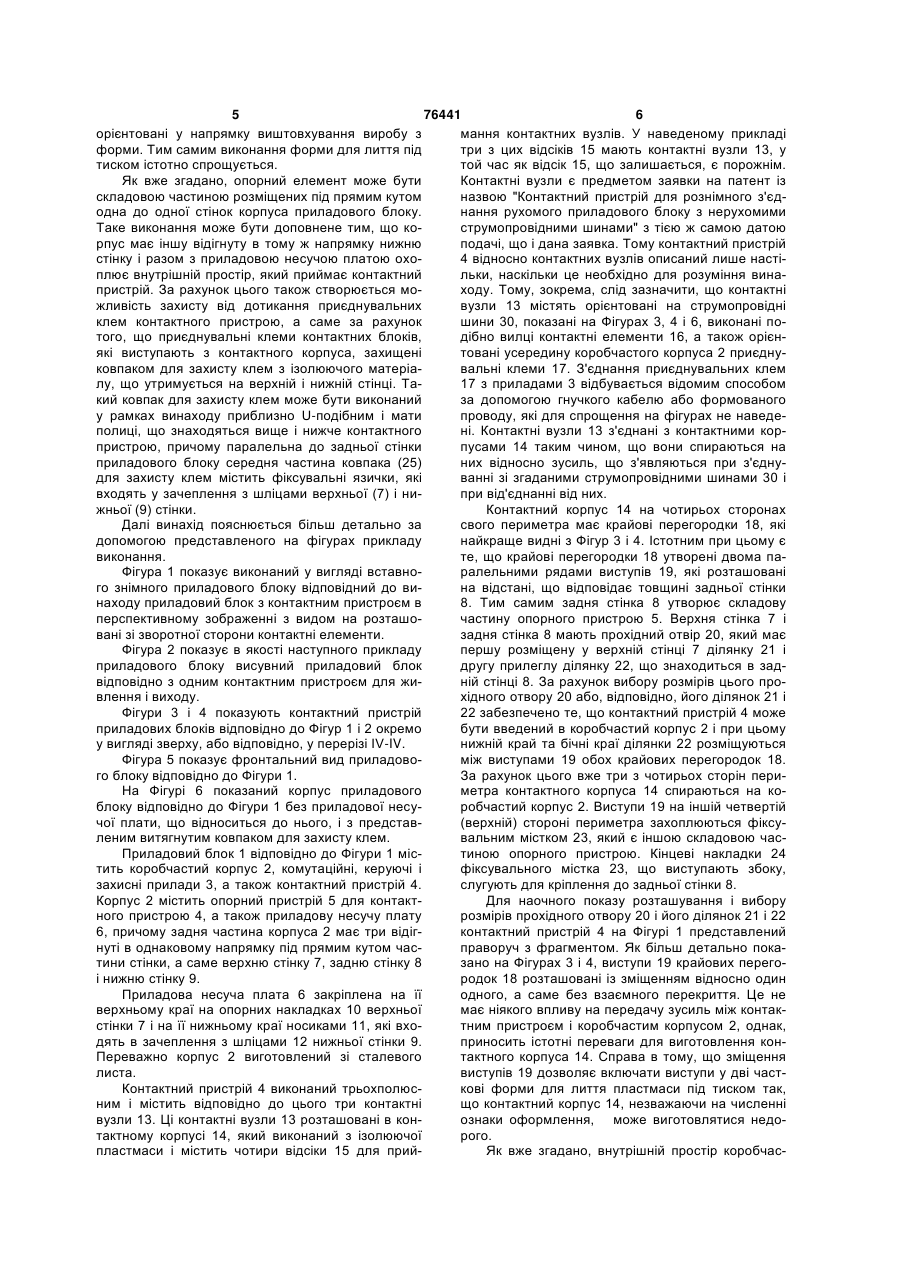

1. Приладовий блок (1; 31) з контактним пристроєм (4; 32, 33) для рознімного з'єднання з нерухомими струмопровідними шинами (30), який містить контактні вузли (13), які містять взаємодіючі зі струмопровідними шинами (30) контактні елементи (16) і з'єднувальні засоби для електричного з'єднання контактних вузлів (13) з комутаційними, керуючими і захисними приладами (3), які належать до приладового блока (1), контактний корпус (14) з ізолюючого матеріалу з відсіками (15) для приймання контактних вузлів (13), встановлені по периметру контактного корпуса (14) крайові перегородки (18) для прикладання до опорного пристрою (5; 32) приладового блока (1; 32, 33), який відрізняється тим, що на принаймні двох протилежних сторонах периметра контактного корпуса (14) паралельно одна до одної і на певній відстані розташовані відповідно дві крайові перегородки (18) і що крайові перегородки (18) охоплюють з двох сторін опорний пристрій (5; 32) так, що контактний пристрій (4; 32; 33) закріплений із здатністю витримувати як зусилля з'єднання зі струмопровідними шинами (30), так і зусилля роз'єднання. 2. Приладовий блок за п. 1, який відрізняється тим, що опорний пристрій (5; 32) містить принаймні два паралельних до протилежних сторін периметра контактного корпуса (14) опорних елементи, один з яких є нерухомою складовою частиною корпуса (2; 38) приладового блока (1; 31), а другий виконаний рознімним у вигляді з'єднуваного з корпусом (2; 38) фіксувального містка (23; 36). 3. Приладовий блок за п. 2, який відрізняється тим, що нерухомий опорний елемент, який відноситься до корпусу (2) приладового блока (1), виконаний у вигляді стінки з прохідним отвором (20) , що має дві ділянки (21, 22), з яких перша ділянка 2 (19) 1 3 76441 лення з шліцами (29) верхньої (7) і нижньої стінки (9). Винахід відноситься до приладового блоку з контактним пристроєм для рознімного з'єднання з нерухомими струмопровідними шинами з - контактним блоком, який містить взаємодіючі зі струмопровідними шинами контактні елементи і з'єднувальні засоби для електричного з'єднання контактних вузлів з комутаційними, керуючими і захисними приладами, які відносяться до приладового блоку, - контактним корпусом з ізолюючого матеріалу з відсіками для приймання контактних вузлів, а також - встановлені по периметру контактного корпуса крайові перегородки для прикладання до стінки приладового блоку. Приладовий блок з цими ознаками відомий, наприклад, з DE 3729454 С3. Контактний корпус має на своєму периметрі крайові перегородки, які прилягають до краю отвору каркасу або корпуса приладового блоку. Наскрізні отвори в крайових перегородках служать для кріплення контактного пристрою на каркасі або корпусі. В залежності від конструкції приладового блоку контактний пристрій для його монтажу і кріплення може вводитися в отвір зовні або зсередини. Це має наслідком те, що зусилля, які виникають або при з'єднанні контактного пристрою з камерними шинами, або при від'єднанні від камерних шин, передаються через крайові перегородки. Тоді зусилля, які діють відповідно в протилежному напрямку, передаються через кріпильні засоби. Виходячи з цього, в основу винаходу покладена задача полегшення вмонтування контактного пристрою в приладовий блок і підтримка малого навантаження на контактний корпус за рахунок зусиль з'єднання і роз'єднання. Згідно з винаходом ця задача вирішується за рахунок того, що - на принаймні двох протилежних сторонах периметра контактного корпуса розташовані паралельно одна до одної і на певній відстані відповідно дві крайові перегородки і - що крайові перегородки охоплюють з двох сторін стінку так, що контактний пристрій закріплений із здатністю витримувати як зусилля при з'єднанні зі струмопровідними шинами, так і зусилля при від'єднанні від них. Тим самим кріпильні засоби для приймання або передачі зусиль з'єднання і роз'єднання контактного пристрою не потрібні і необхідні в основному тільки ще як додатковий фіксатор положення для контактного пристрою на згаданій стінці. Опорний пристрій для вищезгаданого контактного пристрою згідно з DE 3729454 С3 утворений стінкою, яка має отвір для вставлення контактного корпуса. У рамках винаходу пропонуються інші форми виконання опорного пристрою, що полегшують монтаж контактного пристрою і поліпшують його утримання. Зокрема, може бути передбачено, що опорний пристрій містить принаймні два пара 4 лельних до протилежних сторін периметра контактного корпуса опорні елементи, один з яких є постійною складовою частиною корпуса приладового блоку, а інший виконаний у вигляді фіксувального містка, який рознімно з'єднується з корпусом. Далі, постійний опорний елемент, який відноситься до корпусу, може бути виконаний у вигляді стінки з прохідним отвором, який має дві ділянки, перша з яких виконана розширеною з розмірами, розрахованими для проходження контактного корпусу включно з його крайовими перегородками, а друга ділянка узгоджена з розмірами контактного корпусу. Таким чином досягається те, що стінка приладового блоку охоплює контактний корпус на трьох сторонах його периметра і тільки четверта сторона, що залишається, взаємодіє з фіксувальним містком. Пояснені вище форми виконання винаходу є придатними як для вставних, так і для всувних приладових блоків. Якщо їх постачають контактними пристроями для сторони живлення та вихідної сторони, то опорні елементи для обох контактних пристроїв можуть бути виконані однаковими або, відповідно, спільними. Особливо для вставних приладових знімних блоків є придатним виконання, при якому - корпус приладового блоку має задню стінку і відігнуту під прямим кутом до неї верхню стінку, - прохідний отвір проходить крізь верхню стінку і задню стінку таким чином, що перша ділянка прохідного отвору знаходиться у верхній стінці, а друга ділянка прохідного отвору в задній стінці, і - фіксувальний місток виконаний у вигляді кутника для захоплювання верхньої і задньої стінки. Хоча може бути достатнім установка крайових перегородок тільки на двох протилежних сторонах периметра контактного корпуса, рекомендується встановлювати паралельні крайові перегородки на всіх чотирьох сторонах. В принципі існує багато можливостей встановлення паралельних крайових перегородок у контактний корпус або, відповідно, виготовляти контактні корпуси з такими крайовими перегородками. Для бажаного рівномірного розподілу зусиль з'єднання і роз'єднання в контактному корпусі було б найбільш вигідним, якби крайові перегородки утворювали на периметрі контактного корпуса замкнутий вінець. У якості можливо простого і недорогого виготовлення, однак, лежить виготовлення контактного корпуса по можливості у вигляді однієї деталі як пластмасового формованого виробу, який із замкнутими крайовими перегородками є складним. Якщо, однак, відповідно до переважної форми виконання винаходу крайові перегородки виконані у вигляді розміщених один за одним з проміжками виступів, причому виступи розташовані в паралельних крайових перегородках з певним зміщенням, то це розташування має ту властивість, що виступи можуть бути введені в пластмасову форму для лиття під тиском як елементи, 5 76441 6 орієнтовані у напрямку виштовхування виробу з мання контактних вузлів. У наведеному прикладі форми. Тим самим виконання форми для лиття під три з цих відсіків 15 мають контактні вузли 13, у тиском істотно спрощується. той час як відсік 15, що залишається, є порожнім. Як вже згадано, опорний елемент може бути Контактні вузли є предметом заявки на патент із складовою частиною розміщених під прямим кутом назвою "Контактний пристрій для рознімного з'єдодна до одної стінок корпуса приладового блоку. нання рухомого приладового блоку з нерухомими Таке виконання може бути доповнене тим, що кострумопровідними шинами" з тією ж самою датою рпус має іншу відігнуту в тому ж напрямку нижню подачі, що і дана заявка. Тому контактний пристрій стінку і разом з приладовою несучою платою охо4 відносно контактних вузлів описаний лише настіплює внутрішній простір, який приймає контактний льки, наскільки це необхідно для розуміння винапристрій. За рахунок цього також створюється моходу. Тому, зокрема, слід зазначити, що контактні жливість захисту від дотикання приєднувальних вузли 13 містять орієнтовані на струмопровідні клем контактного пристрою, а саме за рахунок шини 30, показані на Фігурах 3, 4 і 6, виконані потого, що приєднувальні клеми контактних блоків, дібно вилці контактні елементи 16, а також орієнякі виступають з контактного корпуса, захищені товані усередину коробчастого корпуса 2 приєднуковпаком для захисту клем з ізолюючого матеріавальні клеми 17. З'єднання приєднувальних клем лу, що утримується на верхній і нижній стінці. Та17 з приладами 3 відбувається відомим способом кий ковпак для захисту клем може бути виконаний за допомогою гнучкого кабелю або формованого у рамках винаходу приблизно U-подібним і мати проводу, які для спрощення на фігурах не наведеполиці, що знаходяться вище і нижче контактного ні. Контактні вузли 13 з'єднані з контактними корпристрою, причому паралельна до задньої стінки пусами 14 таким чином, що вони спираються на приладового блоку середня частина ковпака (25) них відносно зусиль, що з'являються при з'єднудля захисту клем містить фіксувальні язички, які ванні зі згаданими струмопровідними шинами 30 і входять у зачеплення з шліцами верхньої (7) і нипри від'єднанні від них. жньої (9) стінки. Контактний корпус 14 на чотирьох сторонах Далі винахід пояснюється більш детально за свого периметра має крайові перегородки 18, які допомогою представленого на фігурах прикладу найкраще видні з Фігур 3 і 4. Істотним при цьому є виконання. те, що крайові перегородки 18 утворені двома паФігура 1 показує виконаний у вигляді вставноралельними рядами виступів 19, які розташовані го знімного приладового блоку відповідний до вина відстані, що відповідає товщині задньої стінки находу приладовий блок з контактним пристроєм в 8. Тим самим задня стінка 8 утворює складову перспективному зображенні з видом на розташочастину опорного пристрою 5. Верхня стінка 7 і вані зі зворотної сторони контактні елементи. задня стінка 8 мають прохідний отвір 20, який має Фігура 2 показує в якості наступного прикладу першу розміщену у верхній стінці 7 ділянку 21 і приладового блоку висувний приладовий блок другу прилеглу ділянку 22, що знаходиться в задвідповідно з одним контактним пристроєм для жиній стінці 8. За рахунок вибору розмірів цього провлення і виходу. хідного отвору 20 або, відповідно, його ділянок 21 і Фігури 3 і 4 показують контактний пристрій 22 забезпечено те, що контактний пристрій 4 може приладових блоків відповідно до Фігур 1 і 2 окремо бути введений в коробчастий корпус 2 і при цьому у вигляді зверху, або відповідно, у перерізі IV-IV. нижній край та бічні краї ділянки 22 розміщуються Фігура 5 показує фронтальний вид приладовоміж виступами 19 обох крайових перегородок 18. го блоку відповідно до Фігури 1. За рахунок цього вже три з чотирьох сторін периНа Фігурі 6 показаний корпус приладового метра контактного корпуса 14 спираються на коблоку відповідно до Фігури 1 без приладової несуробчастий корпус 2. Виступи 19 на іншій четвертій чої плати, що відноситься до нього, і з представ(верхній) стороні периметра захоплюються фіксуленим витягнутим ковпаком для захисту клем. вальним містком 23, який є іншою складовою часПриладовий блок 1 відповідно до Фігури 1 містиною опорного пристрою. Кінцеві накладки 24 тить коробчастий корпус 2, комутаційні, керуючі і фіксувального містка 23, що виступають збоку, захисні прилади 3, а також контактний пристрій 4. слугують для кріплення до задньої стінки 8. Корпус 2 містить опорний пристрій 5 для контактДля наочного показу розташування і вибору ного пристрою 4, а також приладову несучу плату розмірів прохідного отвору 20 і його ділянок 21 і 22 6, причому задня частина корпуса 2 має три відігконтактний пристрій 4 на Фігурі 1 представлений нуті в однаковому напрямку під прямим кутом часправоруч з фрагментом. Як більш детально покатини стінки, а саме верхню стінку 7, задню стінку 8 зано на Фігурах 3 і 4, виступи 19 крайових перегоі нижню стінку 9. родок 18 розташовані із зміщенням відносно один Приладова несуча плата 6 закріплена на її одного, а саме без взаємного перекриття. Це не верхньому краї на опорних накладках 10 верхньої має ніякого впливу на передачу зусиль між контакстінки 7 і на її нижньому краї носиками 11, які вхотним пристроєм і коробчастим корпусом 2, однак, дять в зачеплення з шліцами 12 нижньої стінки 9. приносить істотні переваги для виготовлення конПереважно корпус 2 виготовлений зі сталевого тактного корпуса 14. Справа в тому, що зміщення листа. виступів 19 дозволяє включати виступи у дві частКонтактний пристрій 4 виконаний трьохполюскові форми для лиття пластмаси під тиском так, ним і містить відповідно до цього три контактні що контактний корпус 14, незважаючи на численні вузли 13. Ці контактні вузли 13 розташовані в конознаки оформлення, може виготовлятися недотактному корпусі 14, який виконаний з ізолюючої рого. пластмаси і містить чотири відсіки 15 для прийЯк вже згадано, внутрішній простір коробчас 7 76441 8 того корпуса слугує для розміщення контактного 14 і їх крайовими перегородками 18 або, відповідпристрою 4 і з'єднаних з ним кабелів або формоно, виступами 19. Далі до опорного пристрою 34 ванних проводів. Як міру для підвищення надійновідноситься фіксувальний місток 36, що подібний сті відносно аварійних електричних дуг приладоописаному раніше фіксувальному містку 23, однак, вий блок 1 містить ковпак для захисту клем 25, виконаний більш довгим щоб охоплювати разом який більш детально видний з Фігур 5 і 6. Відповіобидва контактні пристрої 32 та 33. Кріпильні еледно до них ковпак для захисту клем 25 відігнутий менти 37 з'єднують фіксувальний місток з подібприблизно U-подібно і має середню частину 26 та ним до рами корпусом 38 приладового блоку 31. полиці 27, що відходять від неї. На кінцях середПриладовий блок 31 на Фігурі 2 представленьої частини 26 розташовані фіксувальні язички ний схематично як і приладовий блок 1 на Фігурах 28, які лежать у її площині, що розташовані у від1 і 3-6 без провідного монтажу. Для розуміння варповідних шліцах 29 у верхній стінці 7 і нижній стінці то тільки згадати, що на несучому листі 39 у кор9 коробчастого корпуса 2. Як показує, зокрема, пусі 38 відомим чином змонтовані комутаційні, Фігура 6, відстань між полицями 27 відповідає відкеруючі і захисні прилади 3, вхід яких з'єднаний з стані між верхньою стінкою 7 і нижньою стінкою 9. приєднувальними шинами 17 контактного приДовжина полиці 27 також вибрана так, що охопстрою 32, а вихід з'єднаний з приєднувальними люються або перекриваються приєднувальні шини шинами 17 контактного пристрою 33. Видний на 17 і частина контактного корпуса 14, що лежить у Фігурі 2 проміжок між несучим листом 39 і контактвнутрішньому просторі корпуса 2. ними пристроями 32 і 33 служить для приймання Ковпак для захисту клем 25 виконаний з елекнеобхідних кабелів та проводів. тропровідної пластмаси і може переважно бути Список використаних позначень виготовлений у вигляді пластин з матеріалу, що 1 приладовий блок може оброблятися за допомогою гнуття або, від2 корпус приладового блоку 1 повідно, відбортовки (тобто без застосування теп3 комутаційні, керуючі і захисні прилади ла). Внаслідок гнучкості пластмаси фіксувальні 4 контактний пристрій язички 28 можуть заскакувати в шліци 29, хоча 5 опорний пристрій загальна висота ковпака для захисту клем 25 пе6 приладова несуча плата ревищує відстань між стінками 7 і 9 корпуса 2. 7 верхня стінка Описаний контактний пристрій 4 відрізняється 8 задня стінка тим, що його складові частини є простими у виго9 нижня стінка товленні і можуть просто монтуватися. При цьому 10 опорна накладка виходить з'єднання між корпусом 2 приладового 11 носик приладової несучої плати 6 блоку 1 і загальним периметром контактного при12 шліц нижньої стінки 9 строю 4. Фіксувальний місток 23 при цьому має 13 контактний вузол переважно функцію фіксатора положення для кон14 контактний корпус тактного пристрою 4 тому, що він охоплює тільки 15 відсік у контактному корпусі 14 одну з чотирьох сторін периметра контактного ко16 контактний елемент рпуса 14. За рахунок виконання стінки 5 можна 17 приєднувальна клема надійно закріплювати ковпак для захисту клем 25 18 крайова перегородка на контактному корпубез інструментів. сі 14 Наступний приклад виконання приладового 19 виступ (частина крайової перегородки 18) блоку 31 відповідно до Фігури 2 відповідає у всіх 20 прохідний отвір у корпусі 2 істотних деталях вищенаведеному опису. У цьому 21 ділянка прохідного отвору у верхній стінці 7 прикладі мова йде про висувний приладовий блок, 22 ділянка прохідного отвору в задній стінці 8 який оснащений контактним блоком 32 для з'єд23 фіксувальний місток нання з відповідними струмопровідними шинами 24 кінцева накладка фіксувального містка (відповідно струмопровідними шинами 30 на Фігу25 ковпак для захисту клем рах 3, 4 і 6) і наступним контактним блоком 33 для 26 середня частина ковпака для захисту виходу приладового блоку 31. Контактні блоки 32 і клем 25 33 розташовані поруч один з одним і відповідають 27 полка ковпака для захисту клем 25 також у всіх істотних деталях детально описаному 28 фіксувальний язичок ковпака для захисту вище контактному блоку 4 з тією різницею, що на клем 25 кожен полюс передбачено по три контактних еле29 шліц у нижній стінці 9 мента 16, щоб підвищити навантажувальну здат30 струмопровідна шина ність по струму. Далі, оснащення контактного кор31 приладовий блок (інша форма виконання, пуса 14 контактного блоку 33 контактними вузлами Фігура 2) 13 обрано дзеркально відбитим відносно контакт32 контактний пристрій (вхід, Фігура 2) ного блоку 32, тобто, замість лівого відсіку 15 (Фі33 контактний пристрій (вихід, Фігура 2) гури 4 і 6) вільним залишений правий відсік 15. 34 опорний пристрій (Фігура 2) Приладовий блок 31 має опорний пристрій 34 35 задня стінка корпуса 38 (Фігура 2) з функцією, що відповідає опорному пристрою 5 на 36 фіксувальний місток (Фігура 2) Фігурі 1. Для цього опорний пристрій 34 містить 37 кріпильні засоби для містка 36 задню стінку 35, що відноситься до приладового 38 корпус приладового блоку 31 блоку 31, яка узгоджена з контактними корпусами 39 несучий лист у корпусі 38 9 Комп’ютерна верстка О. Гапоненко 76441 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
