Контактний пристрій для рознімного з’єднання рухомого приладового блока з нерухомими контактними тілами

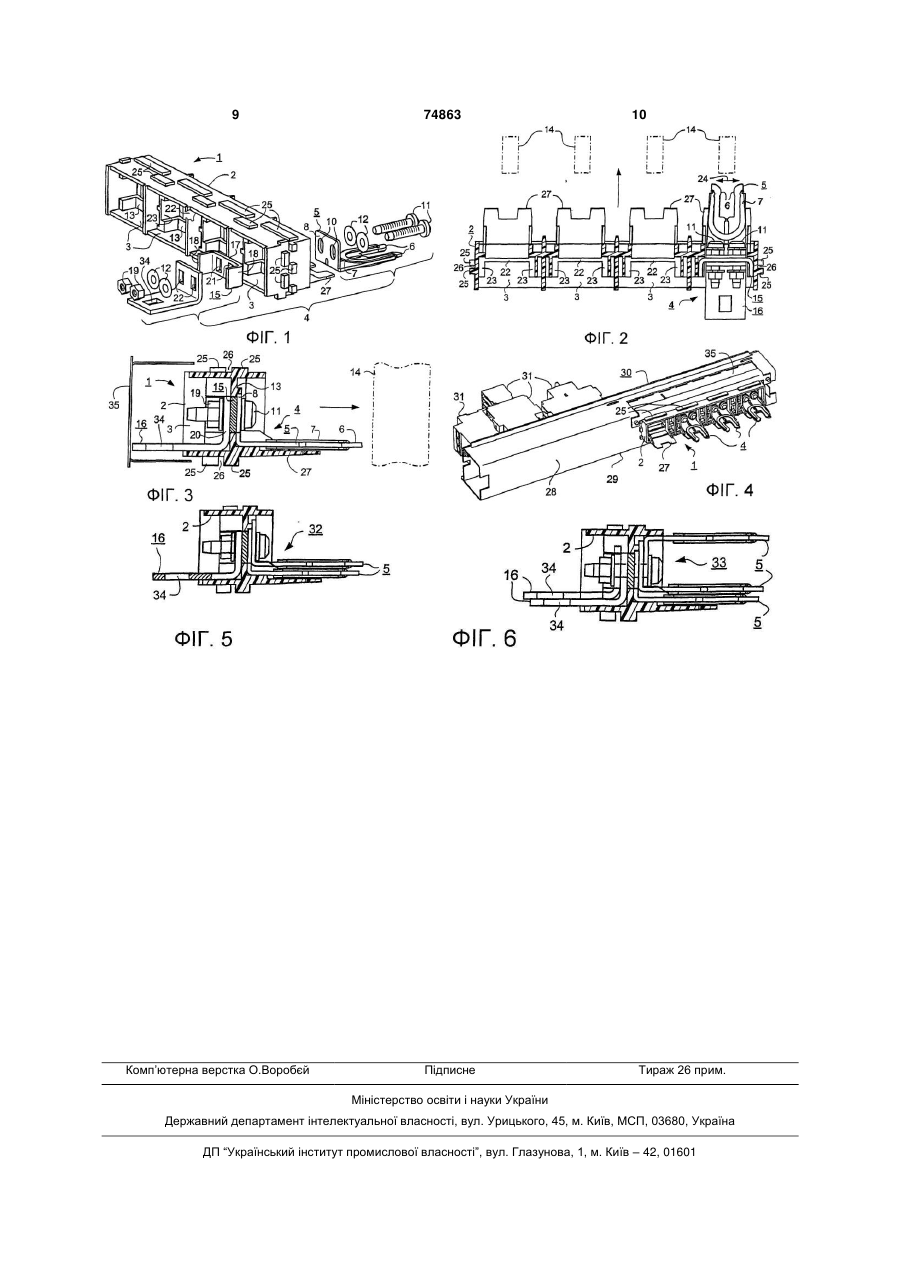

1. Контактний пристрій (1) для рознімного з'єднання приладового блока (30) з нерухомими струмопровідними шинами (14) шляхом зміщення приладового блока, який містить принаймні одну контактну частину (6), а також відігнутий плоский контактний елемент (5), який відходить від нього та містить утримувальну кріпильну полицю (8), приєднувальну деталь (16) для з'єднання контактного елемента (5) з проводом, корпус (2) з ізолюючого матеріалу з відсіком (3) для приймання контактного блока (4), утвореного контактним елементом (5) та приєднувальною деталлю (16), причому в кріпильній полиці (8) для з'єднання з приєднувальною деталлю (16) виконаний наскрізний отвір (10) для кріпильних засобів, який відрізняється тим що: приєднувальна деталь (16) має відігнуту і орієнтовану практично під прямим кутом до напрямку зміщення і паралельну до кріпильної полиці (8) монтажну полицю (20), у відсіку (3) знаходиться розташована поперек до напрямку зміщення роздільна перегородка (13) яка є контропорою кріпильної полиці (8) і монтажної полиці (20), роздільна перегородка (13) має вікно (22) для напрямлення при русі, розташованої між кріпильною полицею (8) і монтажною полицею (20) і з'єднаної з ними напрямної деталі (15), напрямна деталь (15) виконана настільки товстішою за роздільну перегородку (13), що контактний блок (4) у відсіку 2 (19) 1 3 Винахід відноситься до контактного пристрою для рознімного з'єднання приладового блоку з нерухомими струмопровідними шинами, що містить - принаймні одну контактну частину, а також відігнутий плоский контактний елемент, який відходить від неї та містить плоску кріпильну полицю, - приєднувальну деталь для з'єднання контактного елемента з проводом, - корпус з ізолюючого матеріалу з відсіком для приймання контактного блоку, утвореного з контактного елемента і приєднувальної деталі, - причому у кріпильній полиці для з'єднання з приєднувальною деталлю виконано наскрізний отвір для кріпильних засобів. Істотною областю застосування контактних пристроїв цього виду є електричні розподільні пристрої, зокрема, для низької напруги, у яких приладові блоки містять комбінацію комутаційних приладів, як це вимагається для експлуатації електродвигунових приводів. Величина приладових блоків залежить між іншим від потужності, що комутується, і вибирається з растру стандартних розмірів, щоб добре використовувати наявний в розпорядженні простір. Контактний пристрій з названими вище ознаками відомий з DE 29505257U1. Контактний блок при цьому розміщується в корпусі, який для цього складається з двох половин, що з'єднуються фіксувальними елементами. Корпус зі своєї сторони утримується за допомогою вставлених у тримачі фіксувальних елементів, у якому виконані подібні до вікон отвори відповідно до кількості необхідних у цілому контактних блоків. Інший подібний контактний пристрій з цими ознаками відомий з DE 3729454СЗ. Тут контактні блоки виготовлені плоскими і мають вилковий кінець для утворення обернутих один до одного контактних елементів. Корпус з декількома відсіками приймає відповідну кількість контактних блоків. У загальному для живлення і відводів приладового блоку потрібно відповідно три або чотири контактних блоки, що взаємодіють з відповідно розташованими нерухомими струмопровідними шинами. При цьому є істотним, що контактне натискання в кожнім з контактних блоків має задане достатнє значення, яке надане тільки самим відповідним контактним блоком. За рахунок відхилень розмірів у розташуванні струмопровідних шин і контактних блоків може, однак, вийти відносне зміщення функціональних груп і, тим самим, внаслідок механічної попередньої напруги, шкідливе зменшення контактного натискання. В основі винаходу у цьому зв'язку лежить задача забезпечення простими засобами компенсації відхилення від заданих розмірів (допусків), щоб забезпечити необхідні контактні натискання. Згідно з винаходом ця задача вирішується завдяки тому, що: - приєднувальна деталь має відігнуту і орієнтовану практично під прямим кутом до напрямку зміщення і паралельну до кріпильної полиці монтажну полицю, - у відсіку знаходиться розташована поперек 74863 4 до напрямку зміщення роздільна перегородка як контропора кріпильної і монтажної полиць, - роздільна перегородка має вікно для напрямлення розташованої між кріпильною полицею і монтажною полицею і з'єднаної з ними напрямної деталі, - напрямна деталь виконана настільки товщею за роздільну перегородку, що контактний блок у відсіку має можливість обмеженого переміщення поперек до напрямку зміщення. Несподівана, незважаючи на новий принцип роботи, простота контактного пристрою згідно з винаходом базується на тому, що взаємодіючі частини можуть мати плоскі робочі поверхні і що можливість зміщення контактного блоку усередині корпусу контактного пристрою досягається без особливого настроювання або юстування винятково за рахунок збирання окремих частин. Раціональне виготовлення контактних пристроїв відповідно до форми подальшого розвитку винаходи може бути полегшене за рахунок того, що напрямна деталь з прямокутною основою виконана С-подібною і містить призначену для напрямлення у вікні роздільної перегородки середню частину, а також дві кінцеві полиці, причому кінцеві полиці між якими розміщена монтажна полиця приєднувальної деталі, ширина якої узгоджена з відстанню між кінцевими полицями. Це виконання частин дозволяє вкладати контактний елемент, напрямну деталь і приєднувальну деталь у корпус контактного пристрою так, що частини знаходять своє правильне положення, і без допомоги якогонебудь пристосування за рахунок простих з'єднувальних засобів (гвинтів і гайок) можуть бути з'єднані в контактний блок, який має можливість обмеженого переміщення у корпусі. Як вже згадано, для експлуатації різних споживачів вимагаються відповідним чином узгоджені приладові блоки, контактні пристрої яких за рахунок цього повинні бути розраховані для по різному високих навантажувальних струмів. За рахунок форми виконання винаходу досягається те, що контактний пристрій при незмінних зовнішніх розмірах є застосовним для більшого діапазону навантажувальних струмів. Це відбувається за рахунок того, що наскрізний отвір у кріпильній полиці контактного елемента виконано у вигляді видовженого отвору, орієнтованого у поздовжньому напрямку кріпильної полиці і має такі розміри, що при вкладанні одного в інший двох однаково орієнтованих однакових контактних елементів у прикладених одна до іншої двох полицях ще залишається наскрізний отвір принаймні круглої форми. За рахунок цього навантажувальна здатність по струму контактного пристрою може бути підвищена з одноразового до подвійного значення. За рахунок вкладення контактних кутників виникає взаємне зміщення взаємодіючих зі струмопровідними шинами контактних елементів. За рахунок цього зусилля, яке повинен прикладати користувач, залишається незмінним тому, що в зачеплення з відповідними струмопровідними шинами входять спочатку контактні частини одного контактного елемента, а потім контактні частини другого контактного елемента. 5 74863 6 Також при застосуванні однакових контактних дно до Фігури 3, однак, у трохи зменшеному в поелементів навантажувальна здатність по струму рівнянні з нею масштабі, приклади виконання з контактного пристрою може бути ще раз підвищедвома або, відповідно, трьома контактними елена, якщо відсіки корпусу розраховані для прийманментами на контактному блоці. ня трьох контактних елементів, причому два однаПоказаний на Фігурі 1 контактний пристрій 1 ково орієнтовані контактні елементи вкладені один містить корпус 2 з електроізолюючого матеріалу з в інший, а третій контактний елемент розташовачотирма відсіками 3 для приймання відповідної ний поверненим на 180° і причому видовжені кількості контактних блоків 4. Такий контактний отвори в трьох кріпильних полицях суміщені з блок представлений на Фігурі 1 у розібраному стаутворенням наскрізного отвору принаймні круглої ні, щоб наочно показати різні компоненти. форми. Для посадки на показані на Фігурі 3 струмопУ розподільному пристрої поясненого вище ровідні шини 14 кожний з контактних блоків 4 місвиду приладові блоки можуть направлятися і метить плоский контактний елемент 5 з двома підпханічно захищатися різними способами. Зокрема, ружиненими контактними частинами 6. Згинальна для відносно великих і важких приладових блоків пружина 7, що прилягає до контактних частин 6, зарекомендувало себе виконання приладових наприклад, відповідно до DE 3731625А1, забезпеблоків у вигляді висувних елементів і розділення чує співмірне контактне натискання. Контактні часкамер розподільного пристрою за допомогою тини 6 переходять у відігнуту під прямим кутом днищ секцій на висувні секції. Це має як наслідок кріпильну полицю 8, в якій виконані два паралельте, що контактні елементи аж до їхнього входженні видовжені отвори 10. Два гвинти 11 з прокладня в нерухомі контактні тіла рухаються уздовж заковими шайбами 12, передбаченими як кріпильні земленого днища секції. Якщо згідно з формою засоби, як ще буде пояснено, слугують для закріпвиконання винаходу на корпусі контактного прилення контактного елемента 5. строю під контактними елементами контактного У якості контропори та напрямної поверхні для блоку розташований висунутий вперед захисний кожного контактного елемента 5 кожен з відсіків 3 напівклюз, то можна запобігти виникненню аваріймістить роздільну перегородку 13, розташування ної електричної дуги при випадковій наявності у якої найкраще можна бачити з Фігури 3. Як можна висувній секції провідного стороннього тіла. бачити, контактний елемент 5 прилягає своєю кріВинахід є застосовним як для однополюсних, пильною полицею 8 до роздільної перегородки 13 так і для багатополюсних контактних пристроїв. так, що він ефективно спирається на корпусі 2 відЗавдяки тому, що в розподільних пристроях часто носно зусиль, що з'являються при вставленні на використовуються системи струмопровідних шин з показані струмопровідні шини 14. На протилежній трьома або чотирма паралельно розташованими кріпильній полиці 8 контактного елемента 5 сторострумопровідними шинами, то виявилося кращим, ні роздільної перегородки 13 контактний блок 4 коли контактний пристрій пристосований для цього містить напрямну деталь 15, а також приєднуваі містить при цьому корпус з кількістю відсіків для льну деталь 16. Напрямна деталь 15 має відповідконтактних блоків, що відповідає кількості паралено до С-подібної форми основи середню частину льних нерухомих струмопровідних шин, і що далі 17, а також віддалені під прямим кутом кінцеві поміж приєднувальними деталями контактних блоків лиці 18. Довжина середньої частини 17 або, відпоі прилеглими стінками приладового блоку розтавідно, відстань між кінцевими полицями 18 розрашований спільний ізолюючий кожух. ховані так, що монтажна полиця 20 Як приклад для застосування контактних приприєднувальної деталі 16 може налягати на серестроїв згідно з винаходом вище було названо еледню частину 17. Для проходження кріпильних гвиктроживлення шин камер або інших систем струнтів 11 у середній частині 17 приєднувальної демопровідних шин у розподільних пристроях. При талі 16 і монтажній полиці 20 приєднувальної цьому взаємодіючі з контактним пристроєм контакдеталі 16 подібно кріпильній полиці 8 контактного тні тіла утворені такими струмопровідними шинаелементу 5 виконані співвісні видовжені отвори 21 ми. Однакові контактні пристрої, однак, є придатабо, відповідно, 22. ними також для виходу приладових блоків, Як найкраще видно з розгляду Фігур 2 і 3, в розокрема, якщо вони виконані у вигляді висувних здільних перегородках 13 у відсіках З корпуса 2 елементів. У цьому випадку контактні тіла відновиконані вікна 22, що узгоджені з напрямною десяться до нерухомих приєднувальних пристроїв таллю 15. Вікно 22 охоплює середню частину 17 для кабелів або проводів, що ведуть далі. напрямної деталі 15 відповідно до Фігури 3, у той Винахід пояснюється в наступному більш дочас як бічні кармани 23 (Фігура 2) приймають кінкладно за допомогою представленого на фігурах цеві полиці 18. За рахунок придатного вибору розприкладу виконання. мірів взаємодіючих частин забезпечено те, що Фігура 1 показує вид в перспективі розібраного напрямна деталь 15 направляється у вікні 22 без чотирьохполюсного корпуса контактного пристрою перекосу і при цьому є у відомій мірі зміщуваною і компоненти контактного блоку. відносно корпуса 2 відповідно до показаної на ФіФігури 2 і 3 показують компонування відповідгурі 2 подвійної стрілки 24. Тим самим контактні но до Фігури 1 у змонтованому стані контактного блоки 4 можуть орієнтуватися незалежно один від блоку в поздовжньому і поперечному перерізі. одного і від положення корпуса 2 на зображені на Приладовий блок із змонтованим на ньому коФігурі 2 струмопровідні шини 14 таким чином, що нтактним пристроєм представлений в перспективі відповідні контактні натискання залежать тільки від на Фігурі 4. властивостей контактних елементів 5. Фігури 5 і 6 показують у представленні відповіКонтактні елементи 5, що направляють деталі 7 74863 8 15 та приєднувальні деталі 16, є частинами з плодо Фігури 6 передбачені контактні блоки 33 відпоскими робочими поверхнями, що виготовляються відно з трьома контактними елементами 5. При за допомогою простих робочих процесів як різанцьому положення двох контактних елементів 5 ня, прошивання, гнуття або, відповідно, відбортоввідповідає розташуванню згідно з Фігурою 5, у той ки. При монтажі і введенні у відсіки 3 частини взачас як третій контактний елемент 5 повернутий на ємно орієнтуються і з'єднуються, і одночасно 180°. з'єднуються з корпусом 2 за рахунок гвинтів 11. Для того, щоб узгодити відповідний до Фігури Істотним при цьому є розрахунок розмірів розділь6 контактний блок 33 з підвищеною навантажуваної перегородки 13 і напрямної деталі 15 таким льною здатністю по струму, далі передбачена дручином, що напрямна деталь 15 трохи виступає за га з'єднувальна деталь 16, яка подібно контактним роздільну перегородку 13 і тим самим також після елементам 5 вкладена одна в іншу в одному назатягування гвинтів 11 і гайок 19 залишається запрямі з контактним елементом 5, який присутній у зор, який забезпечує згадану можливість зміщення стандартному виконанні контактного пристрою контактних блоків 4 відносно корпуса 2. (Фігура 3). Тут також видовжені отвори 22 (Фігура Нижче контактних елементів 5 проходить ви1) дозволяють проходження кріпильних гвинтів 11. сунутий відповідно з корпуса 2 захисний напівклюз Тим самим контактні блоки можуть виготовлятися 27, який поліпшує в роздільних пристроях з дниіз застосуванням стандартних деталей з навантащами відсіків захист від аварійних електричних жувальною здатністю по струму від одноразової дуг. до триразової. Відповідно до цього приладові блоЗ Фігур 1 і 4 видно, що по всьому периметру ки згідно з Фігурою 4 можуть бути надані в розпокорпуса 2 контактного пристрою 1 виконані утрирядження з контактними пристроями стандартних мувальні виступи 25. Вони розташовані паралельрозмірів і зі стандартним коробчастим корпусом, ними рядами з показаною на Фігурі 3 відстанню 26. однак, з різними комутаційними, керуючими і захиЗа рахунок цього утворюється паз, за допомогою сними приладами для виготовлення розподільних якого контактний пристрій 1 може вводитися у випристроїв. різ стінки 28, як це наочно показує Фігура 4. Стінка Електричне з'єднання приладів 31 з контакт28 відноситься до коробчастого корпуса 29 приланим пристроєм 1 може відбуватися відомим шлядового блоку 30, що має на фронтальній стороні хом (не показані) за допомогою кабелів, які закріпкомутаційні, керуючі і захисні прилади 31. Контактлюють на приєднувальних деталях 16. Для цього ний пристрій 1 у прикладі відповідно до Фігури 4 передбачені видовжені отвори 34 (Фігура 1). Вони оснащений чотирма контактними блоками 4, у той дозволяють у випадку контактного блоку 33, як час як інший відсік 3 корпуса 2 є порожнім. Він мовже описано, за допомогою одного єдиного затисже при необхідності оснащуватися додатковим кного гвинта з'єднувати кабель з обома приєднуконтактним блоком, якщо, наприклад, система вальними деталями 16. Кабелі можуть бути прострумопровідних шин відповідного розподільного ведені в коробчастому корпусі 29 приладового пристрою містить три фазних проводи й один нейблоку і виведені вперед у придатному місці через тральний провід. отвори приймальних приладів 31 несучої плати. На початку вже вказувалося на те, що контакПри цьому доцільно в коробчастому корпусі 29 тний пристрій згідно з винаходом може бути оснарозміщувати ізолюючий кожух 25, який показаний щений при незмінних розмірах контактними блона Фігурі 3 як окрема деталь. Кожух 35 також покками, які містять відповідно два або три контактних ращує захист від струмів витоку й аварійних елекелементи. У цьому зв'язку на Фігурі 5 наочно покатричних дуг. заний приклад виконання, у якому застосовуються Відповідний до винаходу контактний пристрій контактні блоки 32 відповідно з двома контактними 1 був описаний вище у зв'язку з вставним прилаелементами 5. Обидва однаково орієнтованих довим блоком 30, у якому його задачею є з'єднанконтактних елементи вкладені один в інший, приня з живильними струмопровідними шинами. При чому внаслідок видовжених отворів 10 у кріпильцьому може бути передбачено те, що кабелі, які них полицях 8 залишаються отвори, достатні для ведуть до споживачів, підключають безпосередньо проходження кріпильних гвинтів 11, тобто, придо комутаційних приладів 31. Якщо на противагу наймні відповідні діаметру гвинтів 11. За рахунок цьому повинна виконуватися можливо швидка вкладання контактні частини 6 обох контактних заміна приладового блоку, то для цього є вигідною елементів 5 є взаємно зміщеними. Тому при насуформа виконання приладового блоку у вигляді ванні контактних блоків 32 на струмопровідні шини висувного елемента, який має рознімні контакти як 14 не має потреби у двічі більшому зусиллі, як це для живлення, так і для виходу. Ці рознімні контакб мало місце, коли контактні елементи були б розти можуть бути утворені однаковими контактними міщені в одну лінію один з одним. пристроями 1. На подальшому прикладі виконання відповідно 9 Комп’ютерна верстка О.Воробєй 74863 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
