Прохідна труболовка зовнішня

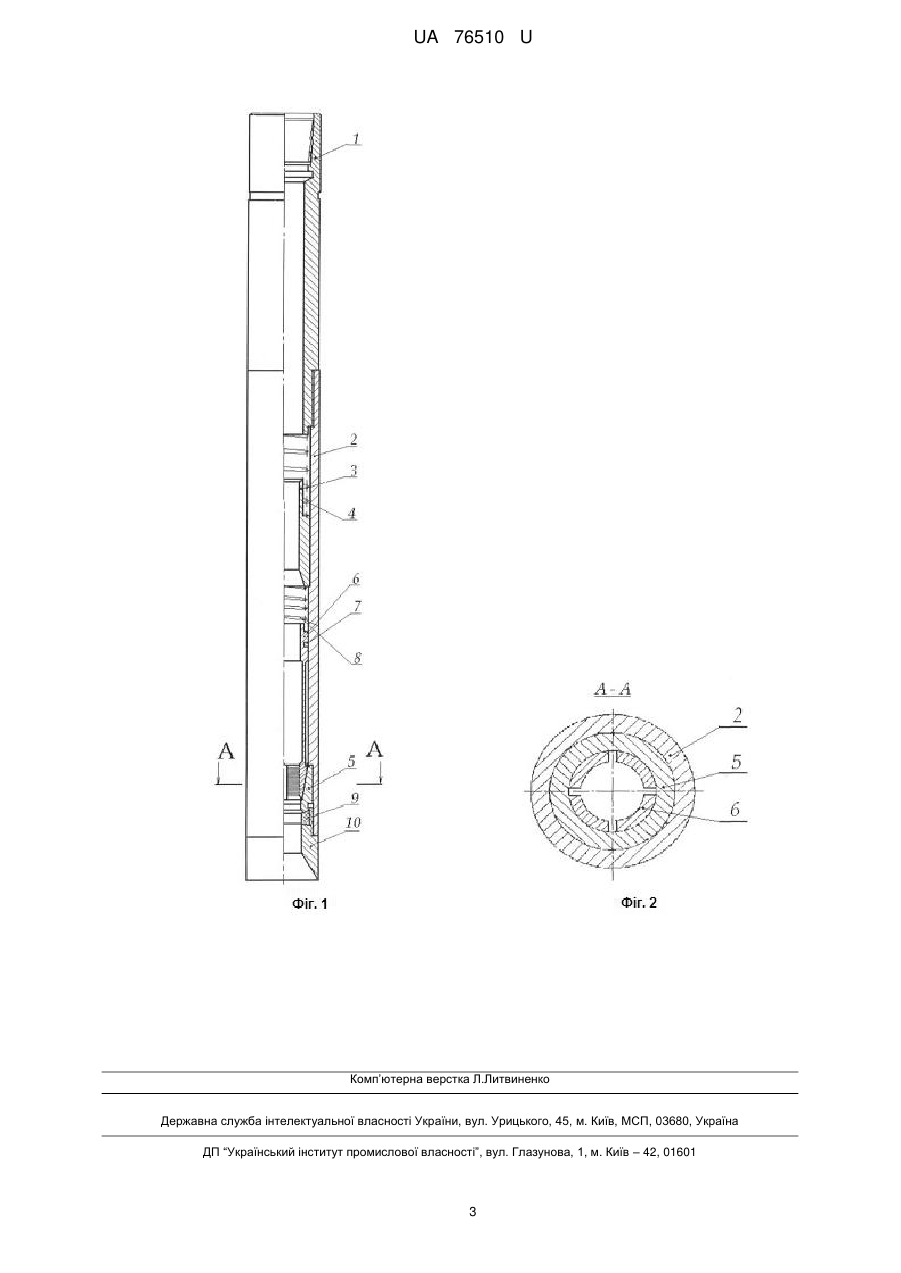

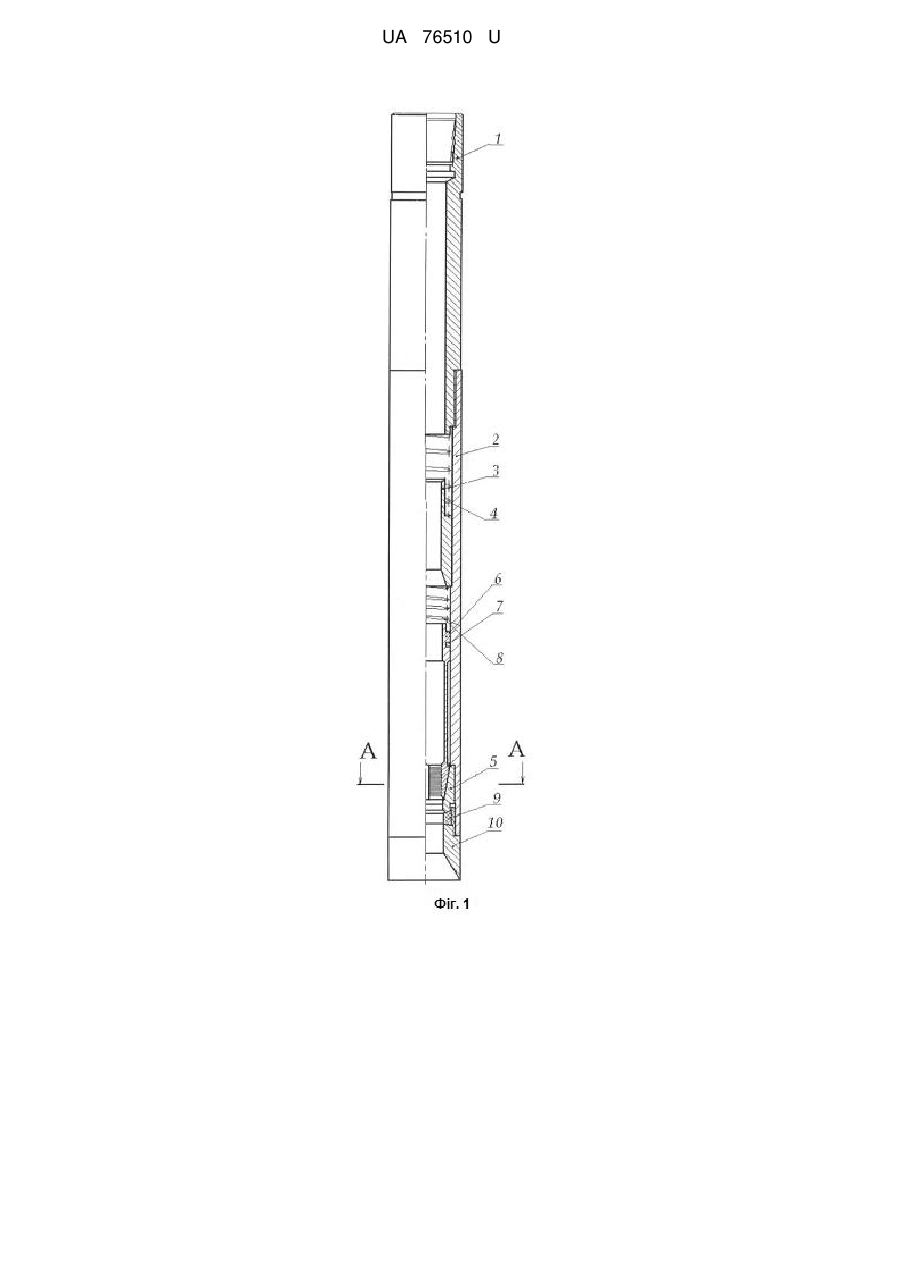

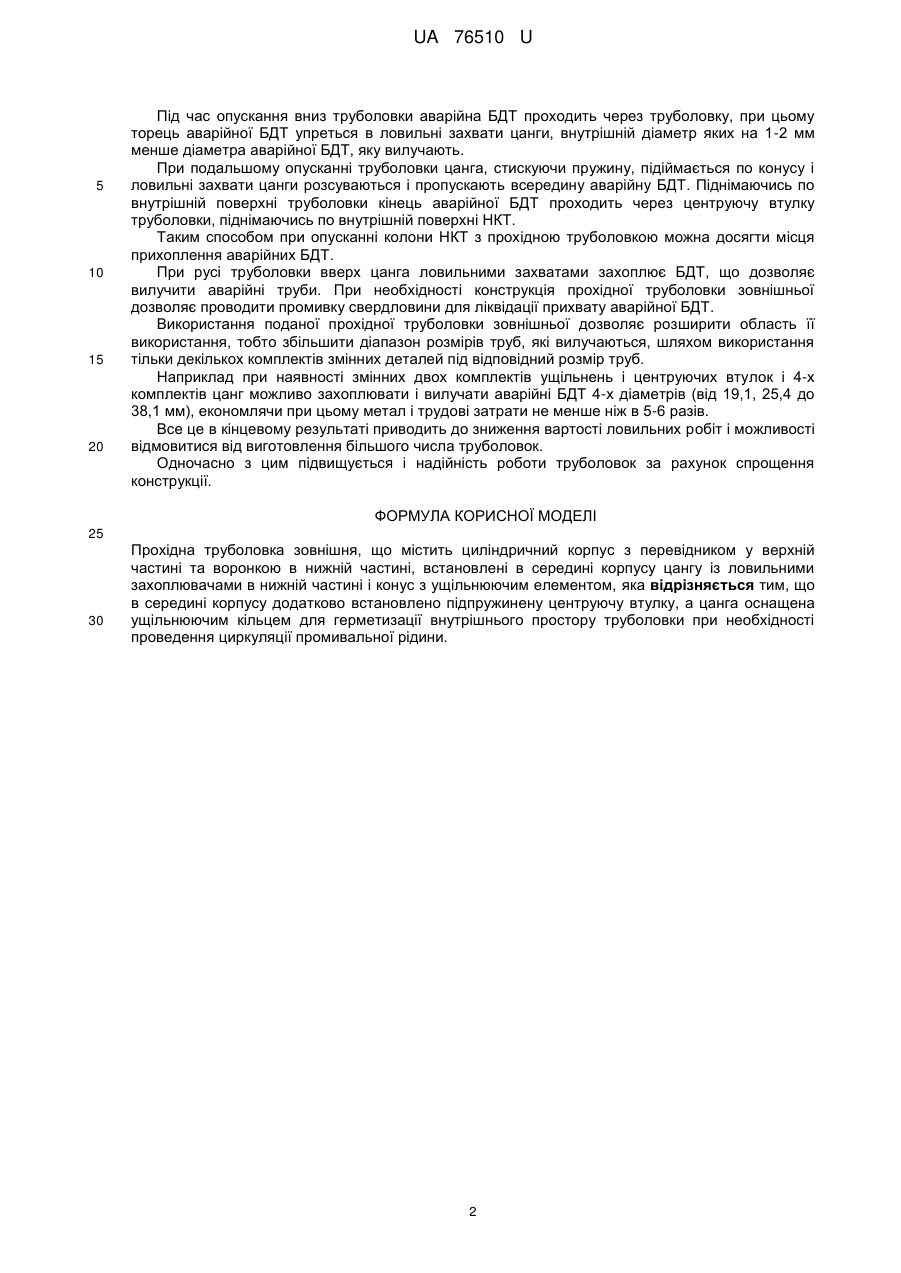

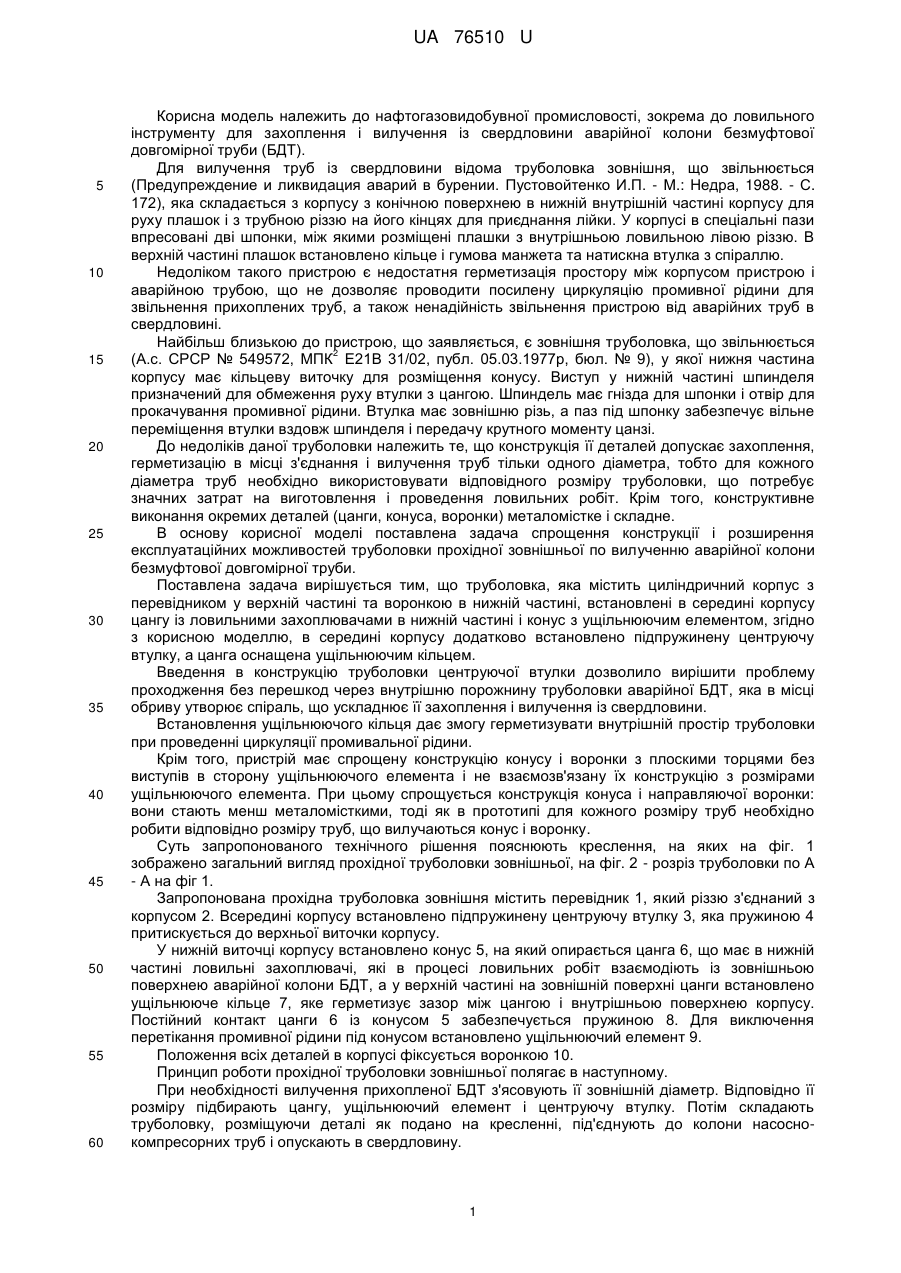

Реферат: Прохідна труболовка зовнішня містить циліндричний корпус з перевідником у верхній частині та воронкою в нижній частині, встановлені в середині корпусу цангу із ловильними захоплювачами в нижній частині і конус з ущільнюючим елементом. В середині корпусу додатково встановлено підпружинену центруючу втулку, а цанга оснащена ущільнюючим кільцем для герметизації внутрішнього простору труболовки при необхідності проведення циркуляції промивальної рідини. UA 76510 U (12) UA 76510 U UA 76510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, зокрема до ловильного інструменту для захоплення і вилучення із свердловини аварійної колони безмуфтової довгомірної труби (БДТ). Для вилучення труб із свердловини відома труболовка зовнішня, що звільнюється (Предупреждение и ликвидация аварий в бурении. Пустовойтенко И.П. - М.: Недра, 1988. - С. 172), яка складається з корпусу з конічною поверхнею в нижній внутрішній частині корпусу для руху плашок і з трубною різзю на його кінцях для приєднання лійки. У корпусі в спеціальні пази впресовані дві шпонки, між якими розміщені плашки з внутрішньою ловильною лівою різзю. В верхній частині плашок встановлено кільце і гумова манжета та натискна втулка з спіраллю. Недоліком такого пристрою є недостатня герметизація простору між корпусом пристрою і аварійною трубою, що не дозволяє проводити посилену циркуляцію промивної рідини для звільнення прихоплених труб, а також ненадійність звільнення пристрою від аварійних труб в свердловині. Найбільш близькою до пристрою, що заявляється, є зовнішня труболовка, що звільнюється 2 (А.с. СРСР № 549572, МПК Е21В 31/02, публ. 05.03.1977р, бюл. № 9), у якої нижня частина корпусу має кільцеву виточку для розміщення конусу. Виступ у нижній частині шпинделя призначений для обмеження руху втулки з цангою. Шпиндель має гнізда для шпонки і отвір для прокачування промивної рідини. Втулка має зовнішню різь, а паз під шпонку забезпечує вільне переміщення втулки вздовж шпинделя і передачу крутного моменту цанзі. До недоліків даної труболовки належить те, що конструкція її деталей допускає захоплення, герметизацію в місці з'єднання і вилучення труб тільки одного діаметра, тобто для кожного діаметра труб необхідно використовувати відповідного розміру труболовки, що потребує значних затрат на виготовлення і проведення ловильних робіт. Крім того, конструктивне виконання окремих деталей (цанги, конуса, воронки) металомістке і складне. В основу корисної моделі поставлена задача спрощення конструкції і розширення експлуатаційних можливостей труболовки прохідної зовнішньої по вилученню аварійної колони безмуфтової довгомірної труби. Поставлена задача вирішується тим, що труболовка, яка містить циліндричний корпус з перевідником у верхній частині та воронкою в нижній частині, встановлені в середині корпусу цангу із ловильними захоплювачами в нижній частині і конус з ущільнюючим елементом, згідно з корисною моделлю, в середині корпусу додатково встановлено підпружинену центруючу втулку, а цанга оснащена ущільнюючим кільцем. Введення в конструкцію труболовки центруючої втулки дозволило вирішити проблему проходження без перешкод через внутрішню порожнину труболовки аварійної БДТ, яка в місці обриву утворює спіраль, що ускладнює її захоплення і вилучення із свердловини. Встановлення ущільнюючого кільця дає змогу герметизувати внутрішній простір труболовки при проведенні циркуляції промивальної рідини. Крім того, пристрій має спрощену конструкцію конусу і воронки з плоскими торцями без виступів в сторону ущільнюючого елемента і не взаємозв'язану їх конструкцію з розмірами ущільнюючого елемента. При цьому спрощується конструкція конуса і направляючої воронки: вони стають менш металомісткими, тоді як в прототипі для кожного розміру труб необхідно робити відповідно розміру труб, що вилучаються конус і воронку. Суть запропонованого технічного рішення пояснюють креслення, на яких на фіг. 1 зображено загальний вигляд прохідної труболовки зовнішньої, на фіг. 2 - розріз труболовки по А - А на фіг 1. Запропонована прохідна труболовка зовнішня містить перевідник 1, який різзю з'єднаний з корпусом 2. Всередині корпусу встановлено підпружинену центруючу втулку 3, яка пружиною 4 притискується до верхньої виточки корпусу. У нижній виточці корпусу встановлено конус 5, на який опирається цанга 6, що має в нижній частині ловильні захоплювачі, які в процесі ловильних робіт взаємодіють із зовнішньою поверхнею аварійної колони БДТ, а у верхній частині на зовнішній поверхні цанги встановлено ущільнююче кільце 7, яке герметизує зазор між цангою і внутрішньою поверхнею корпусу. Постійний контакт цанги 6 із конусом 5 забезпечується пружиною 8. Для виключення перетікання промивної рідини під конусом встановлено ущільнюючий елемент 9. Положення всіх деталей в корпусі фіксується воронкою 10. Принцип роботи прохідної труболовки зовнішньої полягає в наступному. При необхідності вилучення прихопленої БДТ з'ясовують її зовнішній діаметр. Відповідно її розміру підбирають цангу, ущільнюючий елемент і центруючу втулку. Потім складають труболовку, розміщуючи деталі як подано на кресленні, під'єднують до колони насоснокомпресорних труб і опускають в свердловину. 1 UA 76510 U 5 10 15 20 Під час опускання вниз труболовки аварійна БДТ проходить через труболовку, при цьому торець аварійної БДТ упреться в ловильні захвати цанги, внутрішній діаметр яких на 1-2 мм менше діаметра аварійної БДТ, яку вилучають. При подальшому опусканні труболовки цанга, стискуючи пружину, підіймається по конусу і ловильні захвати цанги розсуваються і пропускають всередину аварійну БДТ. Піднімаючись по внутрішній поверхні труболовки кінець аварійної БДТ проходить через центруючу втулку труболовки, піднімаючись по внутрішній поверхні НКТ. Таким способом при опусканні колони НКТ з прохідною труболовкою можна досягти місця прихоплення аварійних БДТ. При русі труболовки вверх цанга ловильними захватами захоплює БДТ, що дозволяє вилучити аварійні труби. При необхідності конструкція прохідної труболовки зовнішньої дозволяє проводити промивку свердловини для ліквідації прихвату аварійної БДТ. Використання поданої прохідної труболовки зовнішньої дозволяє розширити область її використання, тобто збільшити діапазон розмірів труб, які вилучаються, шляхом використання тільки декількох комплектів змінних деталей під відповідний розмір труб. Наприклад при наявності змінних двох комплектів ущільнень і центруючих втулок і 4-х комплектів цанг можливо захоплювати і вилучати аварійні БДТ 4-х діаметрів (від 19,1, 25,4 до 38,1 мм), економлячи при цьому метал і трудові затрати не менше ніж в 5-6 разів. Все це в кінцевому результаті приводить до зниження вартості ловильних робіт і можливості відмовитися від виготовлення більшого числа труболовок. Одночасно з цим підвищується і надійність роботи труболовок за рахунок спрощення конструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Прохідна труболовка зовнішня, що містить циліндричний корпус з перевідником у верхній частині та воронкою в нижній частині, встановлені в середині корпусу цангу із ловильними захоплювачами в нижній частині і конус з ущільнюючим елементом, яка відрізняється тим, що в середині корпусу додатково встановлено підпружинену центруючу втулку, а цанга оснащена ущільнюючим кільцем для герметизації внутрішнього простору труболовки при необхідності проведення циркуляції промивальної рідини. 2 UA 76510 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
