Шаблон для формування монолітних футерівок металургійних ємкостей

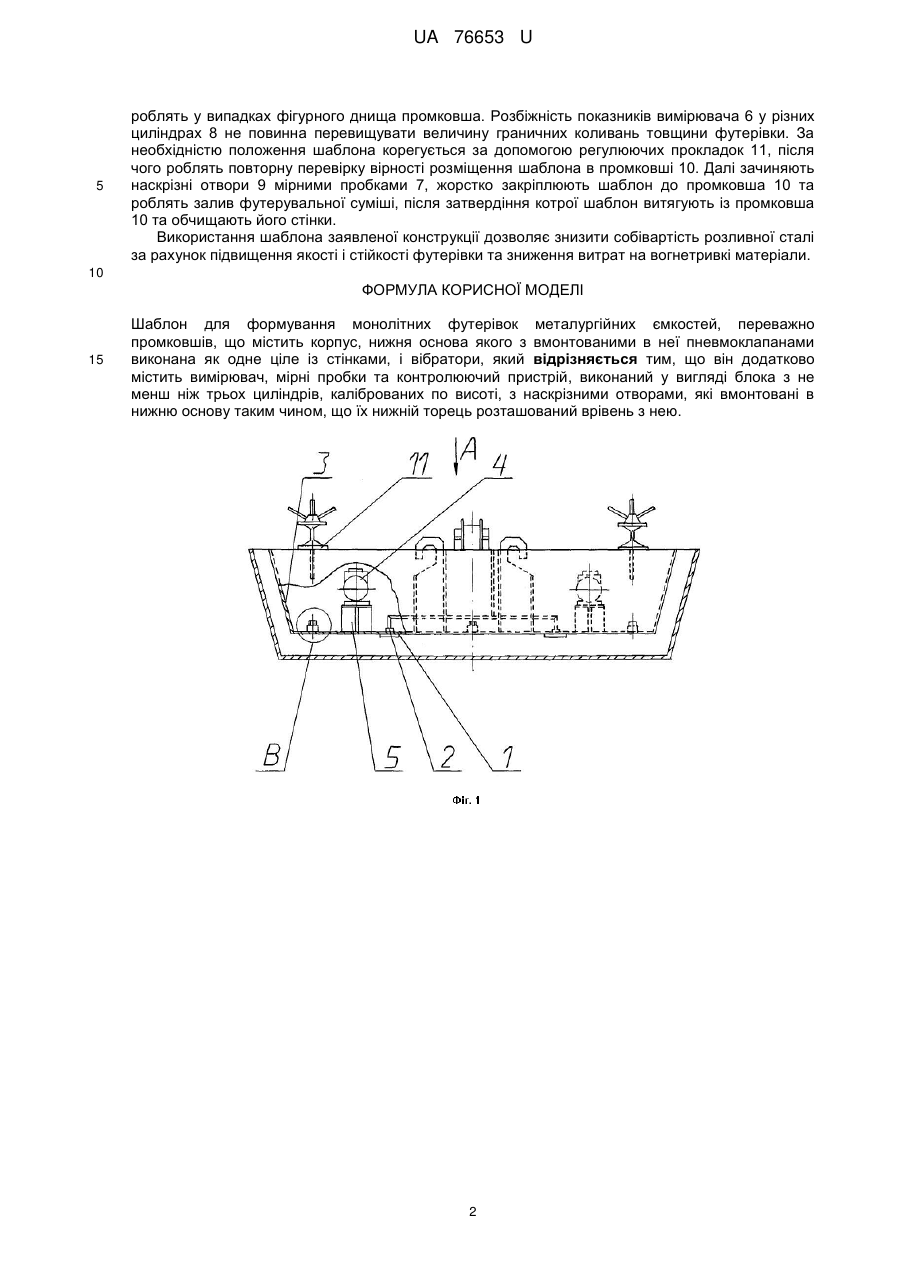

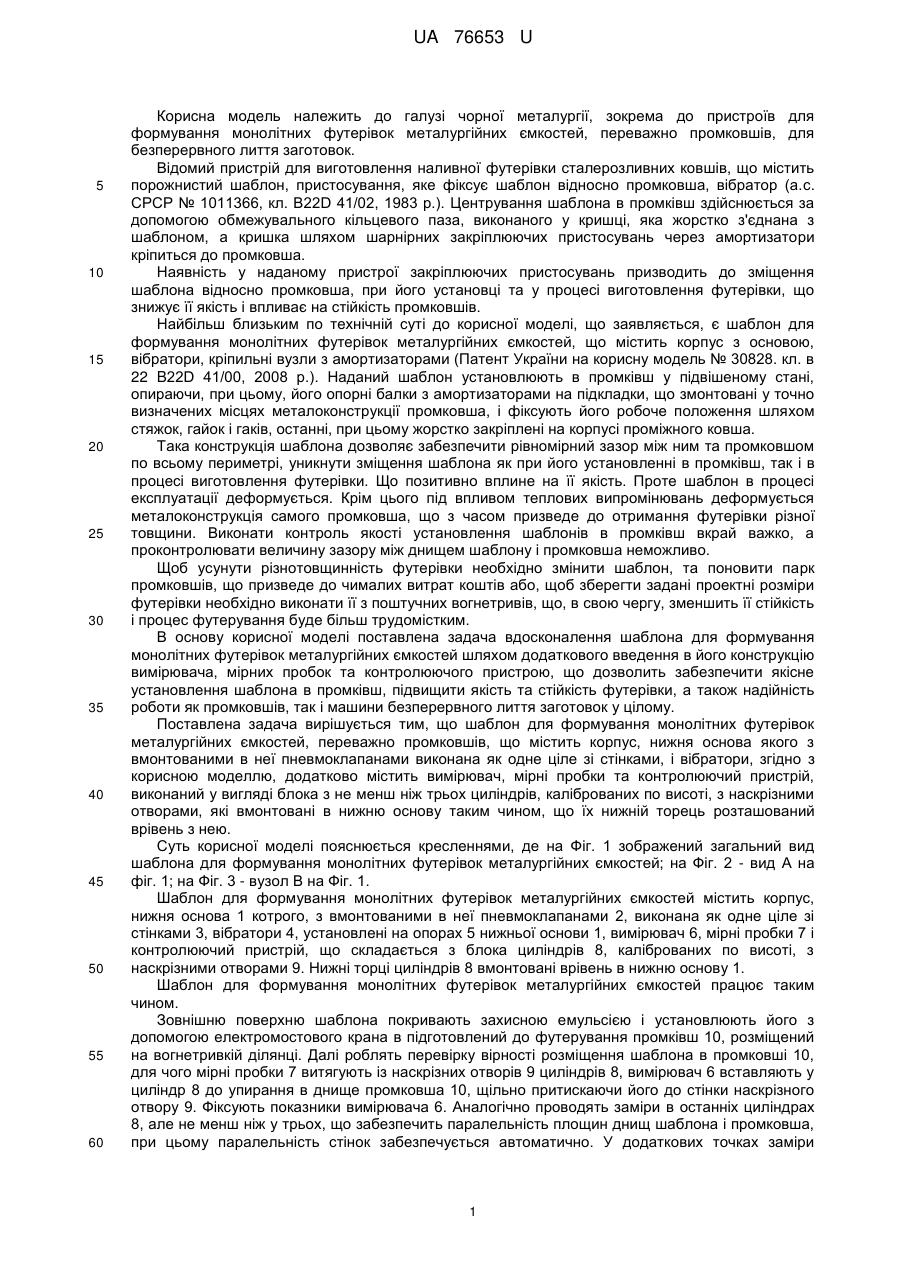

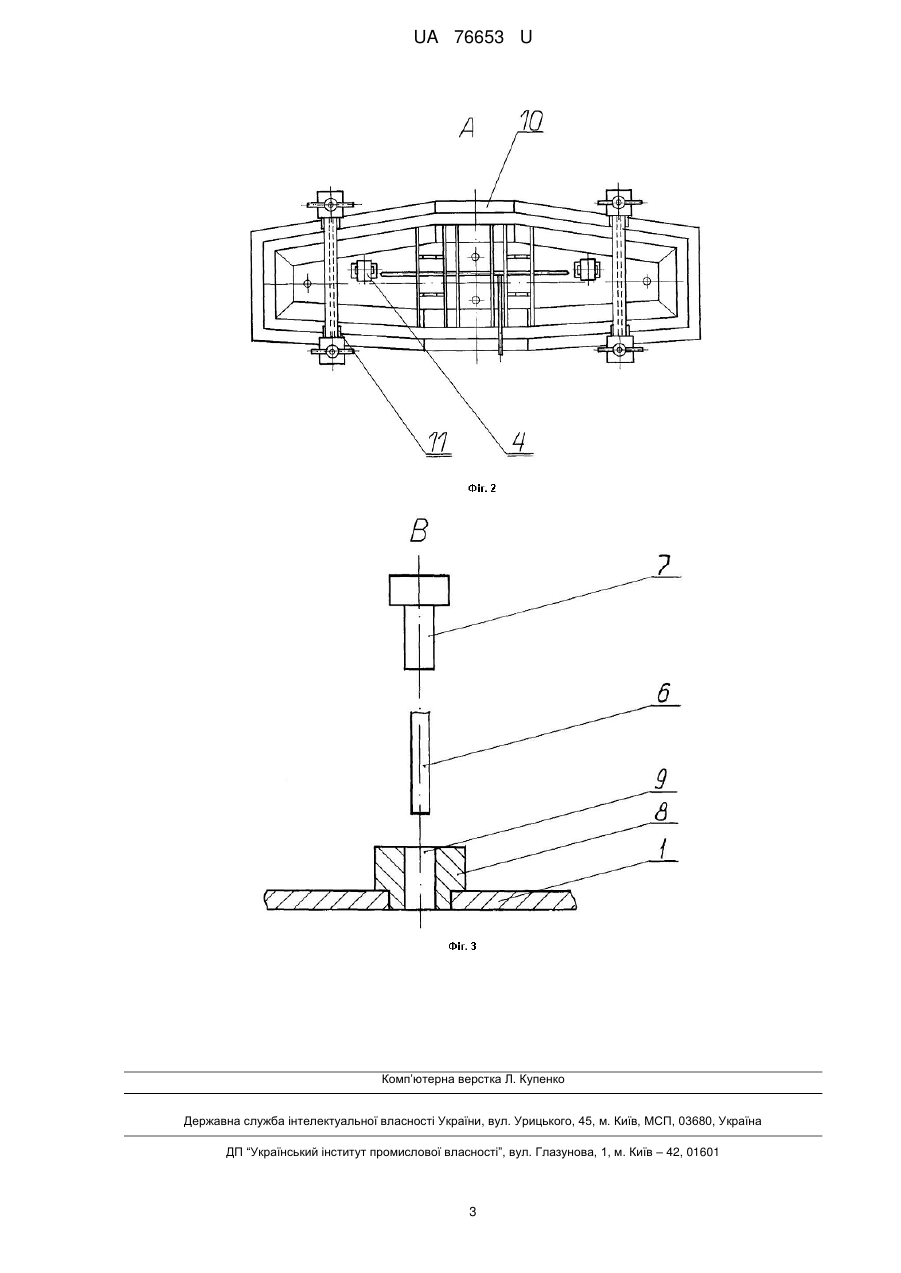

Реферат: Шаблон для формування монолітних футерівок металургійних ємкостей містить корпус, нижня основа якого з вмонтованими в неї пневмоклапанами виконана як одне ціле із стінками, і вібратори. Він додатково містить вимірювач, мірні пробки та контролюючий пристрій, виконаний у вигляді блока з не менш ніж трьох циліндрів, каліброваних по висоті, з наскрізними отворами, які вмонтовані в нижню основу таким чином, що їх нижній торець розташований врівень з нею. UA 76653 U (54) ШАБЛОН ДЛЯ ФОРМУВАННЯ МОНОЛІТНИХ ФУТЕРІВОК МЕТАЛУРГІЙНИХ ЄМКОСТЕЙ UA 76653 U UA 76653 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі чорної металургії, зокрема до пристроїв для формування монолітних футерівок металургійних ємкостей, переважно промковшів, для безперервного лиття заготовок. Відомий пристрій для виготовлення наливної футерівки сталерозливних ковшів, що містить порожнистий шаблон, пристосування, яке фіксує шаблон відносно промковша, вібратор (а.с. СРСР № 1011366, кл. B22D 41/02, 1983 р.). Центрування шаблона в промківш здійснюється за допомогою обмежувального кільцевого паза, виконаного у кришці, яка жорстко з'єднана з шаблоном, а кришка шляхом шарнірних закріплюючих пристосувань через амортизатори кріпиться до промковша. Наявність у наданому пристрої закріплюючих пристосувань призводить до зміщення шаблона відносно промковша, при його установці та у процесі виготовлення футерівки, що знижує її якість і впливає на стійкість промковшів. Найбільш близьким по технічній суті до корисної моделі, що заявляється, є шаблон для формування монолітних футерівок металургійних ємкостей, що містить корпус з основою, вібратори, кріпильні вузли з амортизаторами (Патент України на корисну модель № 30828. кл. в 22 B22D 41/00, 2008 р.). Наданий шаблон установлюють в промківш у підвішеному стані, опираючи, при цьому, його опорні балки з амортизаторами на підкладки, що змонтовані у точно визначених місцях металоконструкції промковша, і фіксують його робоче положення шляхом стяжок, гайок і гаків, останні, при цьому жорстко закріплені на корпусі проміжного ковша. Така конструкція шаблона дозволяє забезпечити рівномірний зазор між ним та промковшом по всьому периметрі, уникнути зміщення шаблона як при його установленні в промківш, так і в процесі виготовлення футерівки. Що позитивно вплине на її якість. Проте шаблон в процесі експлуатації деформується. Крім цього під впливом теплових випромінювань деформується металоконструкція самого промковша, що з часом призведе до отримання футерівки різної товщини. Виконати контроль якості установлення шаблонів в промківш вкрай важко, а проконтролювати величину зазору між днищем шаблону і промковша неможливо. Щоб усунути різнотовщинність футерівки необхідно змінити шаблон, та поновити парк промковшів, що призведе до чималих витрат коштів або, щоб зберегти задані проектні розміри футерівки необхідно виконати її з поштучних вогнетривів, що, в свою чергу, зменшить її стійкість і процес футерування буде більш трудомістким. В основу корисної моделі поставлена задача вдосконалення шаблона для формування монолітних футерівок металургійних ємкостей шляхом додаткового введення в його конструкцію вимірювача, мірних пробок та контролюючого пристрою, що дозволить забезпечити якісне установлення шаблона в промківш, підвищити якість та стійкість футерівки, а також надійність роботи як промковшів, так і машини безперервного лиття заготовок у цілому. Поставлена задача вирішується тим, що шаблон для формування монолітних футерівок металургійних ємкостей, переважно промковшів, що містить корпус, нижня основа якого з вмонтованими в неї пневмоклапанами виконана як одне ціле зі стінками, і вібратори, згідно з корисною моделлю, додатково містить вимірювач, мірні пробки та контролюючий пристрій, виконаний у вигляді блока з не менш ніж трьох циліндрів, каліброваних по висоті, з наскрізними отворами, які вмонтовані в нижню основу таким чином, що їх нижній торець розташований врівень з нею. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 зображений загальний вид шаблона для формування монолітних футерівок металургійних ємкостей; на Фіг. 2 - вид А на фіг. 1; на Фіг. 3 - вузол В на Фіг. 1. Шаблон для формування монолітних футерівок металургійних ємкостей містить корпус, нижня основа 1 котрого, з вмонтованими в неї пневмоклапанами 2, виконана як одне ціле зі стінками 3, вібратори 4, установлені на опорах 5 нижньої основи 1, вимірювач 6, мірні пробки 7 і контролюючий пристрій, що складається з блока циліндрів 8, каліброваних по висоті, з наскрізними отворами 9. Нижні торці циліндрів 8 вмонтовані врівень в нижню основу 1. Шаблон для формування монолітних футерівок металургійних ємкостей працює таким чином. Зовнішню поверхню шаблона покривають захисною емульсією і установлюють його з допомогою електромостового крана в підготовлений до футерування промківш 10, розміщений на вогнетривкій ділянці. Далі роблять перевірку вірності розміщення шаблона в промковші 10, для чого мірні пробки 7 витягують із наскрізних отворів 9 циліндрів 8, вимірювач 6 вставляють у циліндр 8 до упирання в днище промковша 10, щільно притискаючи його до стінки наскрізного отвору 9. Фіксують показники вимірювача 6. Аналогічно проводять заміри в останніх циліндрах 8, але не менш ніж у трьох, що забезпечить паралельність площин днищ шаблона і промковша, при цьому паралельність стінок забезпечується автоматично. У додаткових точках заміри 1 UA 76653 U 5 роблять у випадках фігурного днища промковша. Розбіжність показників вимірювача 6 у різних циліндрах 8 не повинна перевищувати величину граничних коливань товщини футерівки. За необхідністю положення шаблона корегується за допомогою регулюючих прокладок 11, після чого роблять повторну перевірку вірності розміщення шаблона в промковші 10. Далі зачиняють наскрізні отвори 9 мірними пробками 7, жорстко закріплюють шаблон до промковша 10 та роблять залив футерувальної суміші, після затвердіння котрої шаблон витягують із промковша 10 та обчищають його стінки. Використання шаблона заявленої конструкції дозволяє знизити собівартість розливної сталі за рахунок підвищення якості і стійкості футерівки та зниження витрат на вогнетривкі матеріали. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Шаблон для формування монолітних футерівок металургійних ємкостей, переважно промковшів, що містить корпус, нижня основа якого з вмонтованими в неї пневмоклапанами виконана як одне ціле із стінками, і вібратори, який відрізняється тим, що він додатково містить вимірювач, мірні пробки та контролюючий пристрій, виконаний у вигляді блока з не менш ніж трьох циліндрів, каліброваних по висоті, з наскрізними отворами, які вмонтовані в нижню основу таким чином, що їх нижній торець розташований врівень з нею. 2 UA 76653 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
