Дисковий ніж

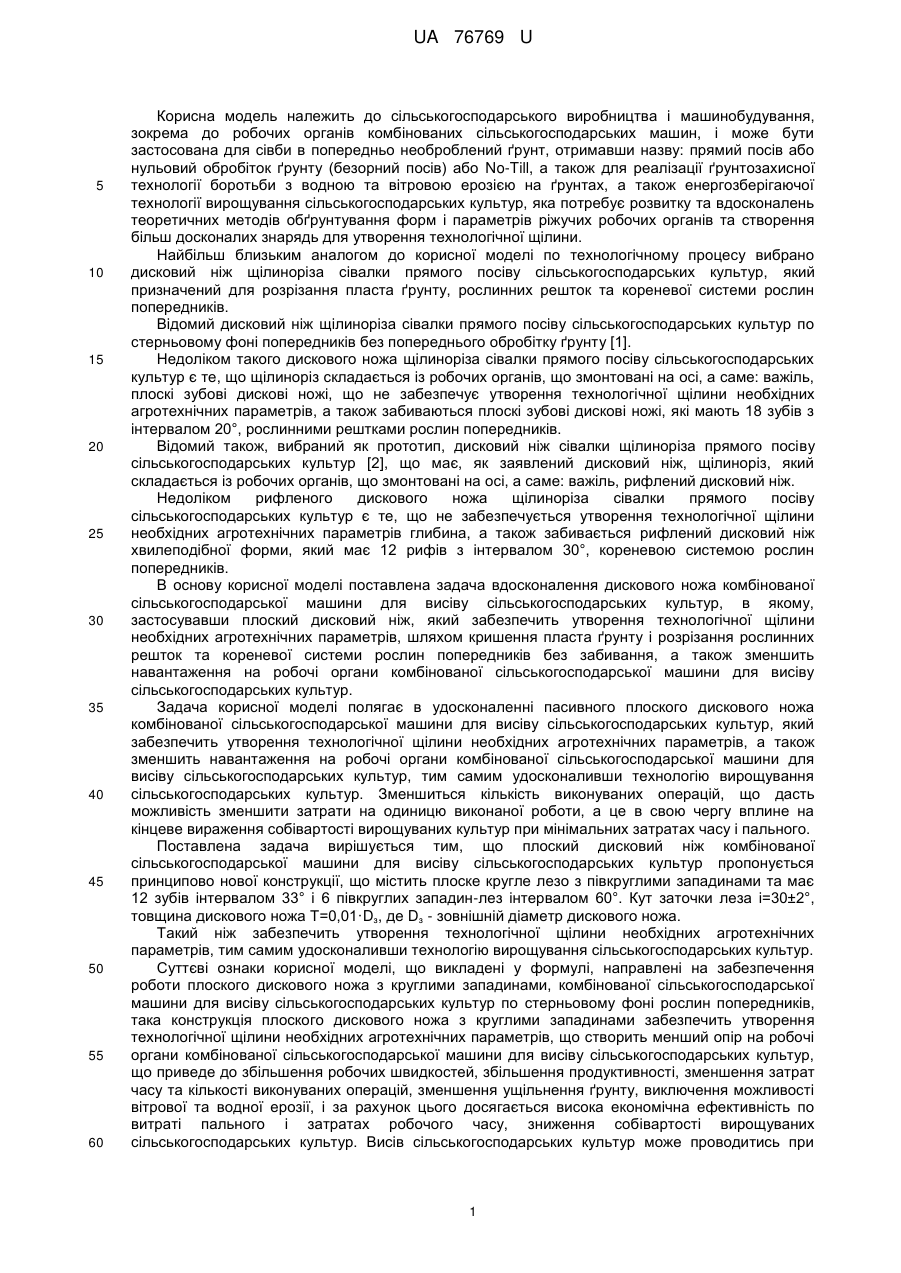

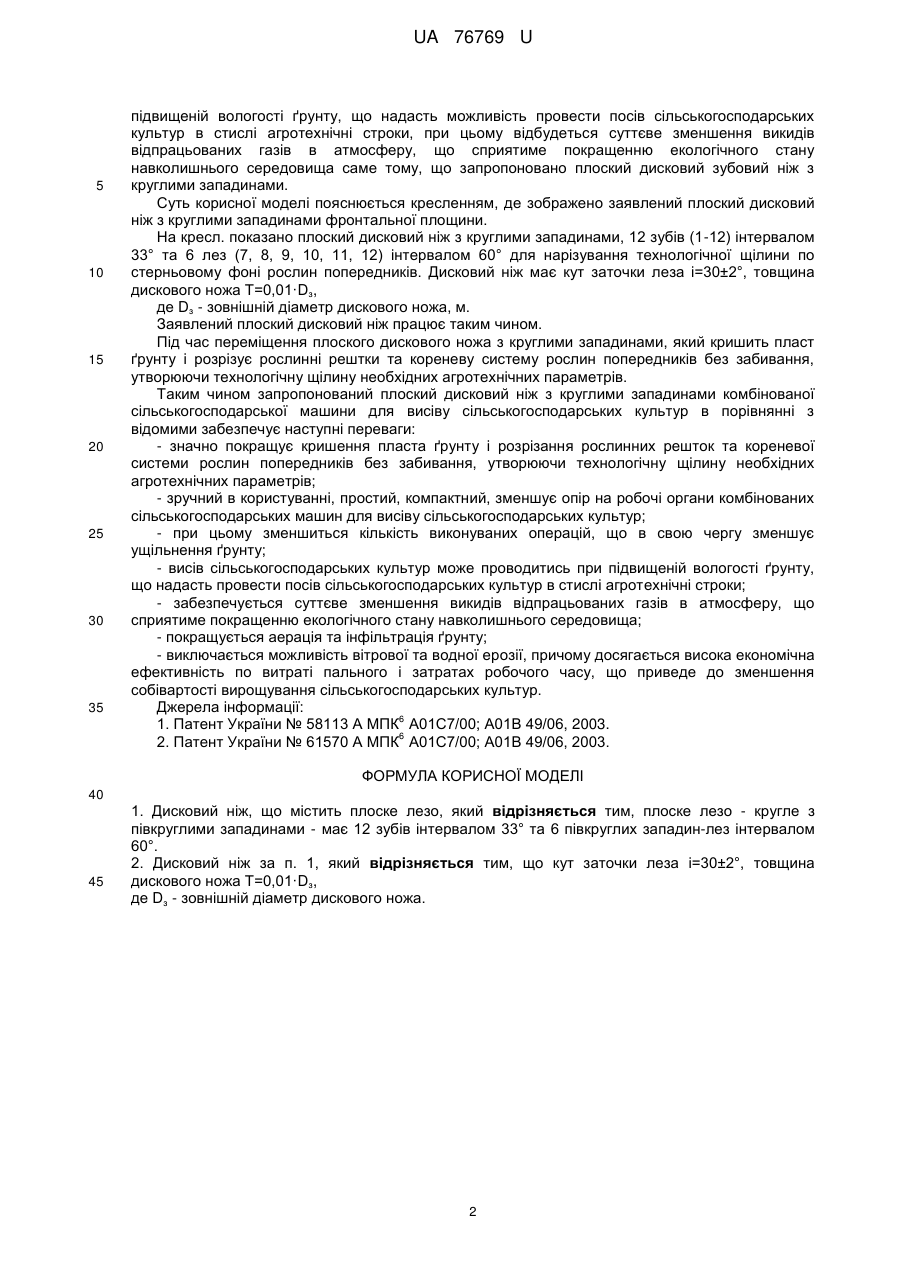

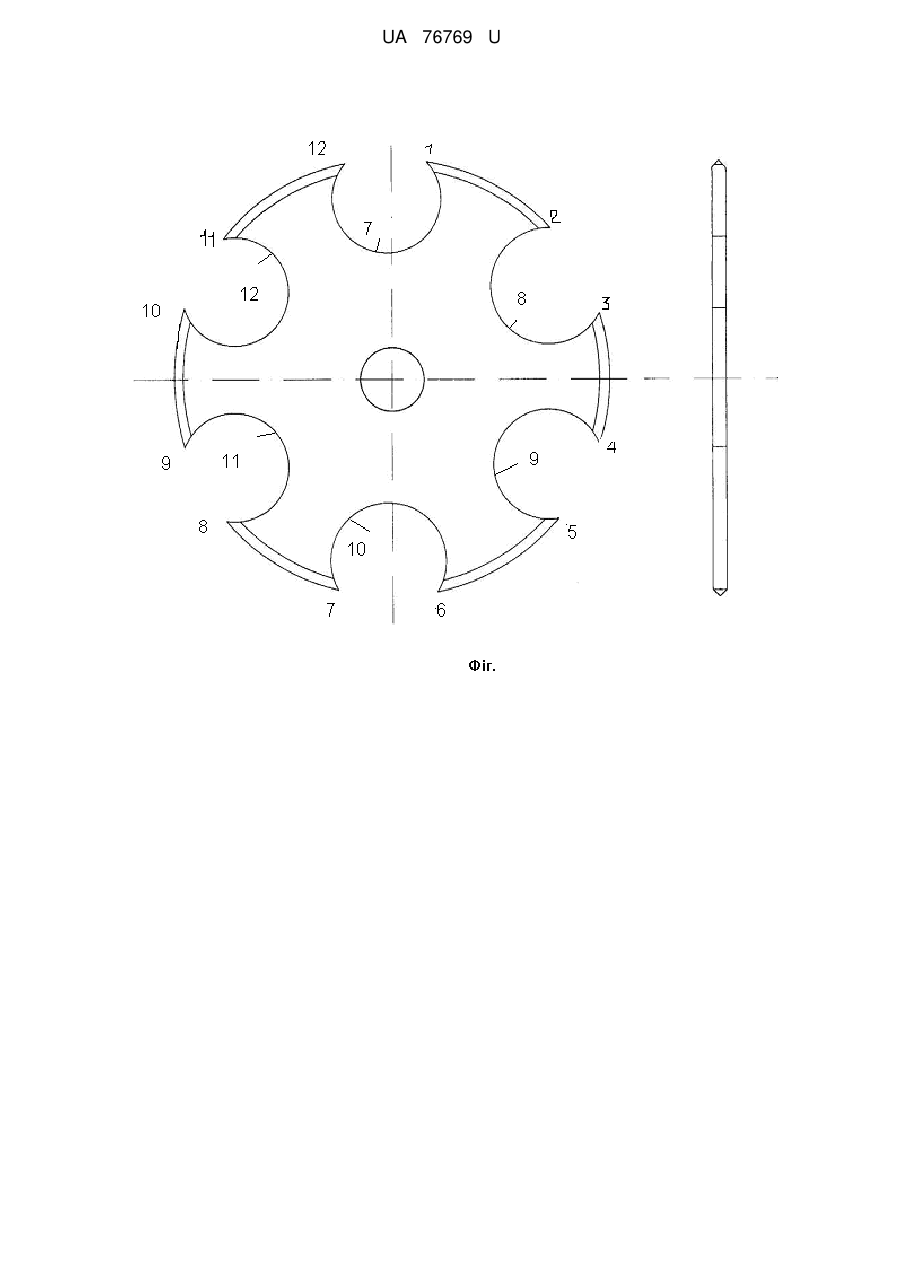

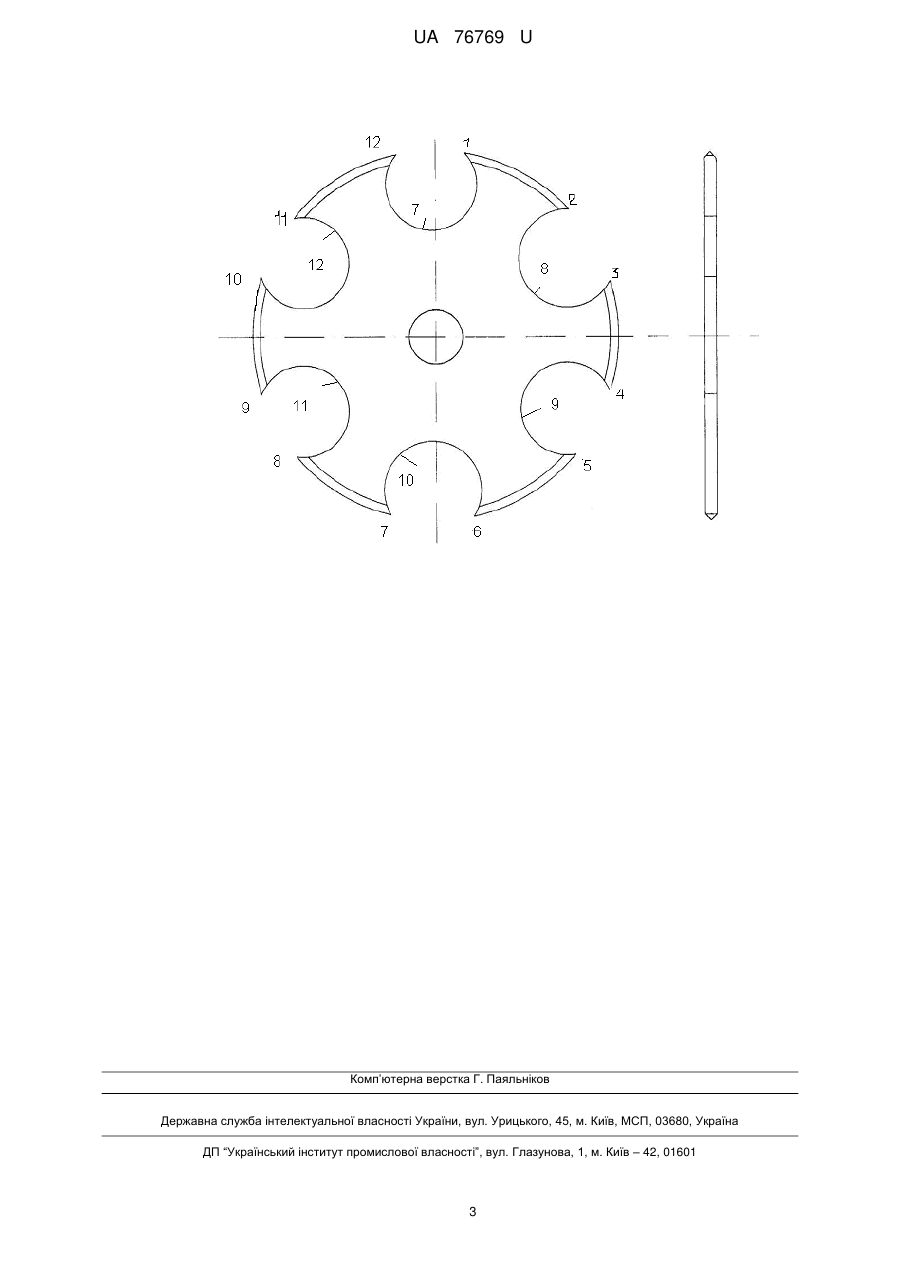

Реферат: UA 76769 U UA 76769 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва і машинобудування, зокрема до робочих органів комбінованих сільськогосподарських машин, і може бути застосована для сівби в попередньо необроблений ґрунт, отримавши назву: прямий посів або нульовий обробіток ґрунту (безорний посів) або No-Till, а також для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах, а також енергозберігаючої технології вирощування сільськогосподарських культур, яка потребує розвитку та вдосконалень теоретичних методів обґрунтування форм і параметрів ріжучих робочих органів та створення більш досконалих знарядь для утворення технологічної щілини. Найбільш близьким аналогом до корисної моделі по технологічному процесу вибрано дисковий ніж щілиноріза сівалки прямого посіву сільськогосподарських культур, який призначений для розрізання пласта ґрунту, рослинних решток та кореневої системи рослин попередників. Відомий дисковий ніж щілиноріза сівалки прямого посіву сільськогосподарських культур по стерньовому фоні попередників без попереднього обробітку ґрунту [1]. Недоліком такого дискового ножа щілиноріза сівалки прямого посіву сільськогосподарських культур є те, що щілиноріз складається із робочих органів, що змонтовані на осі, а саме: важіль, плоскі зубові дискові ножі, що не забезпечує утворення технологічної щілини необхідних агротехнічних параметрів, а також забиваються плоскі зубові дискові ножі, які мають 18 зубів з інтервалом 20°, рослинними рештками рослин попередників. Відомий також, вибраний як прототип, дисковий ніж сівалки щілиноріза прямого посіву сільськогосподарських культур [2], що має, як заявлений дисковий ніж, щілиноріз, який складається із робочих органів, що змонтовані на осі, а саме: важіль, рифлений дисковий ніж. Недоліком рифленого дискового ножа щілиноріза сівалки прямого посіву сільськогосподарських культур є те, що не забезпечується утворення технологічної щілини необхідних агротехнічних параметрів глибина, а також забивається рифлений дисковий ніж хвилеподібної форми, який має 12 рифів з інтервалом 30°, кореневою системою рослин попередників. В основу корисної моделі поставлена задача вдосконалення дискового ножа комбінованої сільськогосподарської машини для висіву сільськогосподарських культур, в якому, застосувавши плоский дисковий ніж, який забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, шляхом кришення пласта ґрунту і розрізання рослинних решток та кореневої системи рослин попередників без забивання, а також зменшить навантаження на робочі органи комбінованої сільськогосподарської машини для висіву сільськогосподарських культур. Задача корисної моделі полягає в удосконаленні пасивного плоского дискового ножа комбінованої сільськогосподарської машини для висіву сільськогосподарських культур, який забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, а також зменшить навантаження на робочі органи комбінованої сільськогосподарської машини для висіву сільськогосподарських культур, тим самим удосконаливши технологію вирощування сільськогосподарських культур. Зменшиться кількість виконуваних операцій, що дасть можливість зменшити затрати на одиницю виконаної роботи, а це в свою чергу вплине на кінцеве вираження собівартості вирощуваних культур при мінімальних затратах часу і пального. Поставлена задача вирішується тим, що плоский дисковий ніж комбінованої сільськогосподарської машини для висіву сільськогосподарських культур пропонується принципово нової конструкції, що містить плоске кругле лезо з півкруглими западинами та має 12 зубів інтервалом 33° і 6 півкруглих западин-лез інтервалом 60°. Кут заточки леза і=30±2°, товщина дискового ножа Т=0,01·Dз, де Dз - зовнішній діаметр дискового ножа. Такий ніж забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, тим самим удосконаливши технологію вирощування сільськогосподарських культур. Суттєві ознаки корисної моделі, що викладені у формулі, направлені на забезпечення роботи плоского дискового ножа з круглими западинами, комбінованої сільськогосподарської машини для висіву сільськогосподарських культур по стерньовому фоні рослин попередників, така конструкція плоского дискового ножа з круглими западинами забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, що створить менший опір на робочі органи комбінованої сільськогосподарської машини для висіву сільськогосподарських культур, що приведе до збільшення робочих швидкостей, збільшення продуктивності, зменшення затрат часу та кількості виконуваних операцій, зменшення ущільнення ґрунту, виключення можливості вітрової та водної ерозії, і за рахунок цього досягається висока економічна ефективність по витраті пального і затратах робочого часу, зниження собівартості вирощуваних сільськогосподарських культур. Висів сільськогосподарських культур може проводитись при 1 UA 76769 U 5 10 15 20 25 30 35 підвищеній вологості ґрунту, що надасть можливість провести посів сільськогосподарських культур в стислі агротехнічні строки, при цьому відбудеться суттєве зменшення викидів відпрацьованих газів в атмосферу, що сприятиме покращенню екологічного стану навколишнього середовища саме тому, що запропоновано плоский дисковий зубовий ніж з круглими западинами. Суть корисної моделі пояснюється кресленням, де зображено заявлений плоский дисковий ніж з круглими западинами фронтальної площини. На кресл. показано плоский дисковий ніж з круглими западинами, 12 зубів (1-12) інтервалом 33° та 6 лез (7, 8, 9, 10, 11, 12) інтервалом 60° для нарізування технологічної щілини по стерньовому фоні рослин попередників. Дисковий ніж має кут заточки леза і=30±2°, товщина дискового ножа Т=0,01·Dз, де Dз - зовнішній діаметр дискового ножа, м. Заявлений плоский дисковий ніж працює таким чином. Під час переміщення плоского дискового ножа з круглими западинами, який кришить пласт ґрунту і розрізує рослинні рештки та кореневу систему рослин попередників без забивання, утворюючи технологічну щілину необхідних агротехнічних параметрів. Таким чином запропонований плоский дисковий ніж з круглими западинами комбінованої сільськогосподарської машини для висіву сільськогосподарських культур в порівнянні з відомими забезпечує наступні переваги: - значно покращує кришення пласта ґрунту і розрізання рослинних решток та кореневої системи рослин попередників без забивання, утворюючи технологічну щілину необхідних агротехнічних параметрів; - зручний в користуванні, простий, компактний, зменшує опір на робочі органи комбінованих сільськогосподарських машин для висіву сільськогосподарських культур; - при цьому зменшиться кількість виконуваних операцій, що в свою чергу зменшує ущільнення ґрунту; - висів сільськогосподарських культур може проводитись при підвищеній вологості ґрунту, що надасть провести посів сільськогосподарських культур в стислі агротехнічні строки; - забезпечується суттєве зменшення викидів відпрацьованих газів в атмосферу, що сприятиме покращенню екологічного стану навколишнього середовища; - покращується аерація та інфільтрація ґрунту; - виключається можливість вітрової та водної ерозії, причому досягається висока економічна ефективність по витраті пального і затратах робочого часу, що приведе до зменшення собівартості вирощування сільськогосподарських культур. Джерела інформації: 6 1. Патент України № 58113 А МПК А01С7/00; А01В 49/06, 2003. 6 2. Патент України № 61570 А МПК А01С7/00; А01В 49/06, 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Дисковий ніж, що містить плоске лезо, який відрізняється тим, плоске лезо - кругле з півкруглими западинами - має 12 зубів інтервалом 33° та 6 півкруглих западин-лез інтервалом 60°. 2. Дисковий ніж за п. 1, який відрізняється тим, що кут заточки леза і=30±2°, товщина дискового ножа Т=0,01·Dз, де Dз - зовнішній діаметр дискового ножа. 2 UA 76769 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
