Щілиноріз

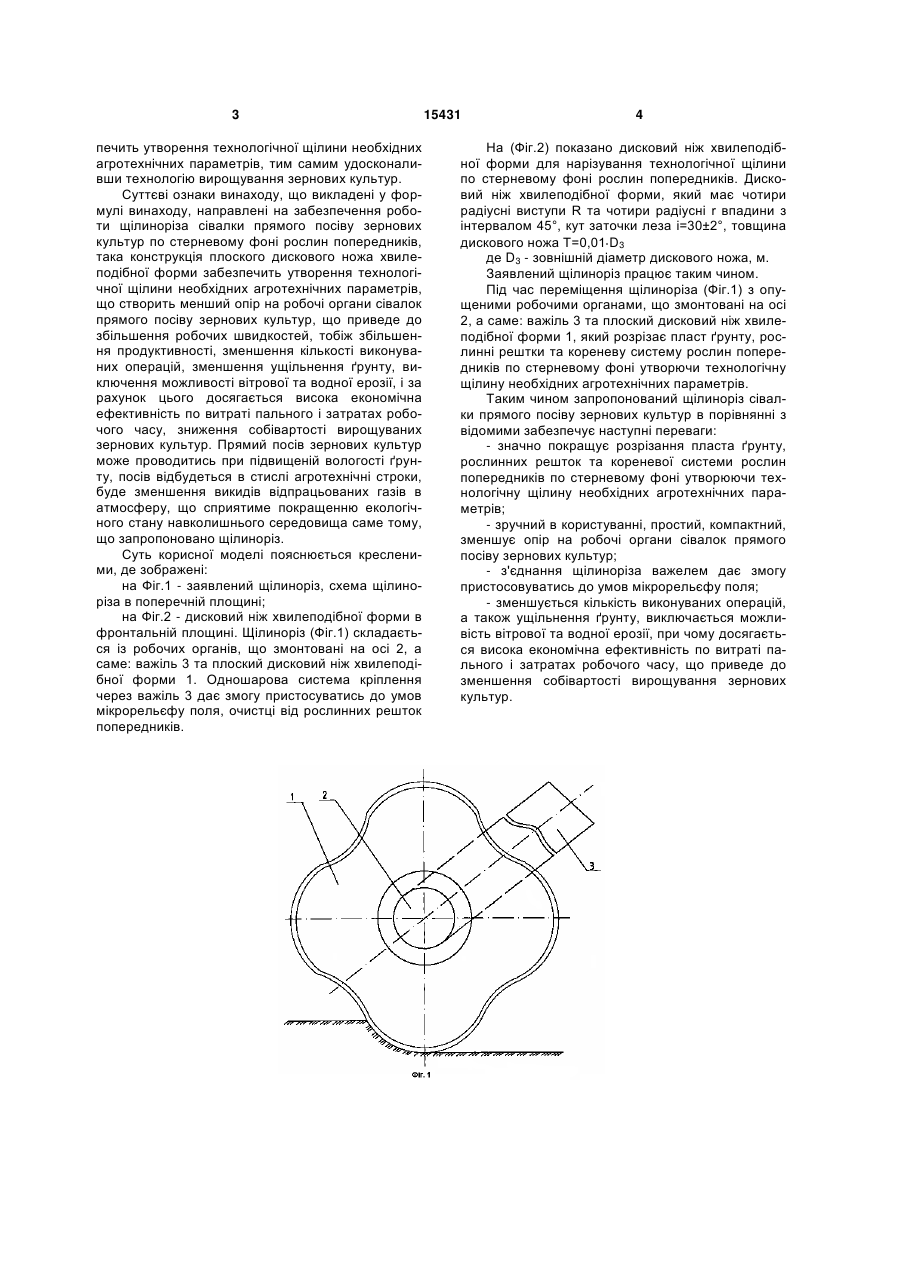

1. Щілиноріз, який складається із робочих органів, що змонтовані на осі, а саме: з важіля та 3 печить утворення технологічної щілини необхідних агротехнічних параметрів, тим самим удосконаливши технологію вирощування зернових культур. Суттєві ознаки винаходу, що викладені у формулі винаходу, направлені на забезпечення роботи щілиноріза сівалки прямого посіву зернових культур по стерневому фоні рослин попередників, така конструкція плоского дискового ножа хвилеподібної форми забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, що створить менший опір на робочі органи сівалок прямого посіву зернових культур, що приведе до збільшення робочих швидкостей, тобіж збільшення продуктивності, зменшення кількості виконуваних операцій, зменшення ущільнення ґрунту, виключення можливості вітрової та водної ерозії, і за рахунок цього досягається висока економічна ефективність по витраті пального і затратах робочого часу, зниження собівартості вирощуваних зернових культур. Прямий посів зернових культур може проводитись при підвищеній вологості ґрунту, посів відбудеться в стислі агротехнічні строки, буде зменшення викидів відпрацьованих газів в атмосферу, що сприятиме покращенню екологічного стану навколишнього середовища саме тому, що запропоновано щілиноріз. Суть корисної моделі пояснюється кресленими, де зображені: на Фіг.1 - заявлений щілиноріз, схема щілиноріза в поперечній площині; на Фіг.2 - дисковий ніж хвилеподібної форми в фронтальній площині. Щілиноріз (Фіг.1) складається із робочих органів, що змонтовані на осі 2, а саме: важіль 3 та плоский дисковий ніж хвилеподібної форми 1. Одношарова система кріплення через важіль 3 дає змогу пристосуватись до умов мікрорельєфу поля, очистці від рослинних решток попередників. 15431 4 На (Фіг.2) показано дисковий ніж хвилеподібної форми для нарізування технологічної щілини по стерневому фоні рослин попередників. Дисковий ніж хвилеподібної форми, який має чотири радіусні виступи R та чотири радіусні r впадини з інтервалом 45°, кут заточки леза і=30±2°, товщина дискового ножа Т=0,01 D3 де D3 - зовнішній діаметр дискового ножа, м. Заявлений щілиноріз працює таким чином. Під час переміщення щілиноріза (Фіг.1) з опущеними робочими органами, що змонтовані на осі 2, а саме: важіль 3 та плоский дисковий ніж хвилеподібної форми 1, який розрізає пласт ґрунту, рослинні рештки та кореневу систему рослин попередників по стерневому фоні утворючи технологічну щілину необхідних агротехнічних параметрів. Таким чином запропонований щілиноріз сівалки прямого посіву зернових культур в порівнянні з відомими забезпечує наступні переваги: - значно покращує розрізання пласта ґрунту, рослинних решток та кореневої системи рослин попередників по стерневому фоні утворюючи технологічну щілину необхідних агротехнічних параметрів; - зручний в користуванні, простий, компактний, зменшує опір на робочі органи сівалок прямого посіву зернових культур; - з'єднання щілиноріза важелем дає змогу пристосовуватись до умов мікрорельєфу поля; - зменшується кількість виконуваних операцій, а також ущільнення ґрунту, виключається можливість вітрової та водної ерозії, при чому досягається висока економічна ефективність по витраті пального і затратах робочого часу, що приведе до зменшення собівартості вирощування зернових культур. 5 Комп’ютерна верстка Д. Шеверун 15431 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
