Дисковий ніж

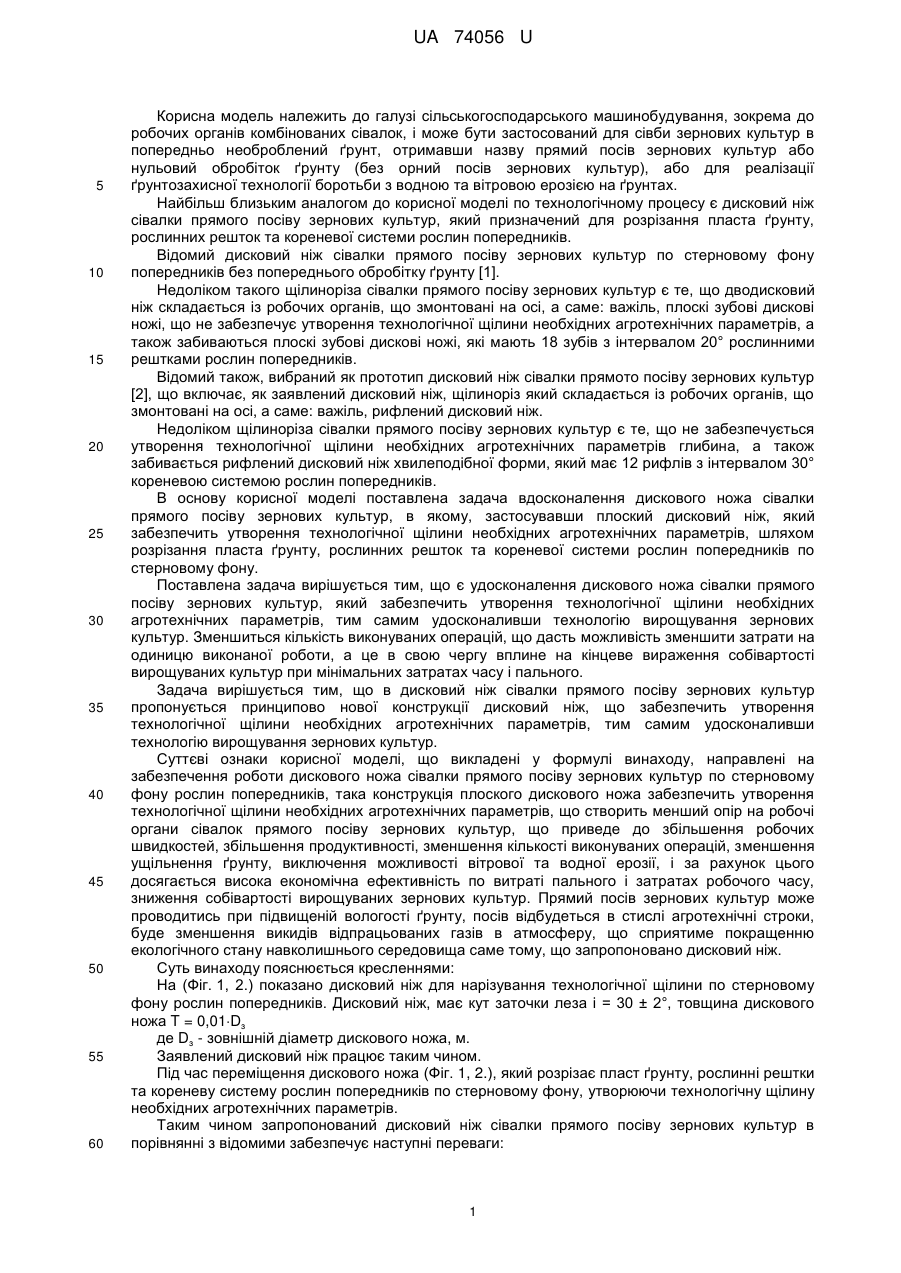

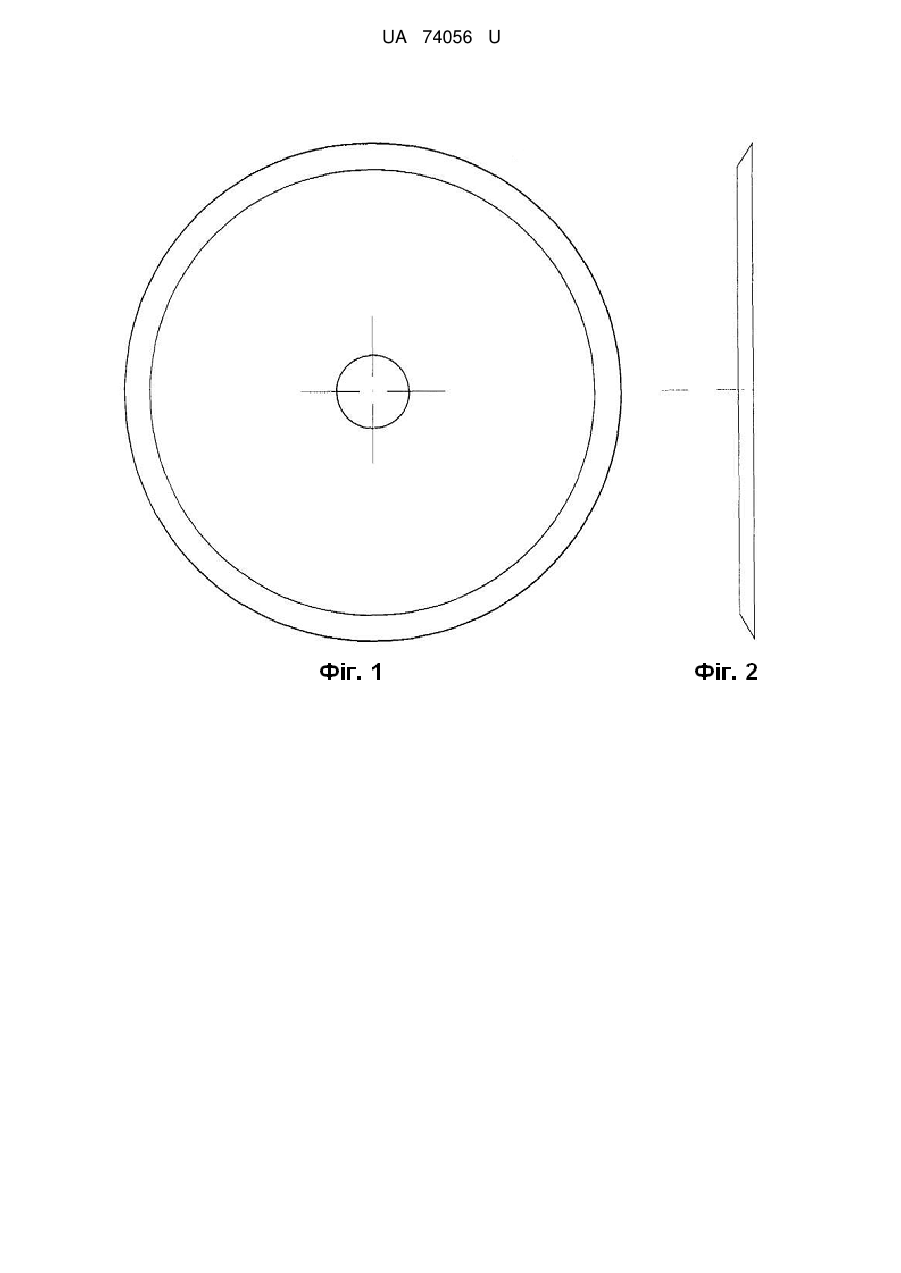

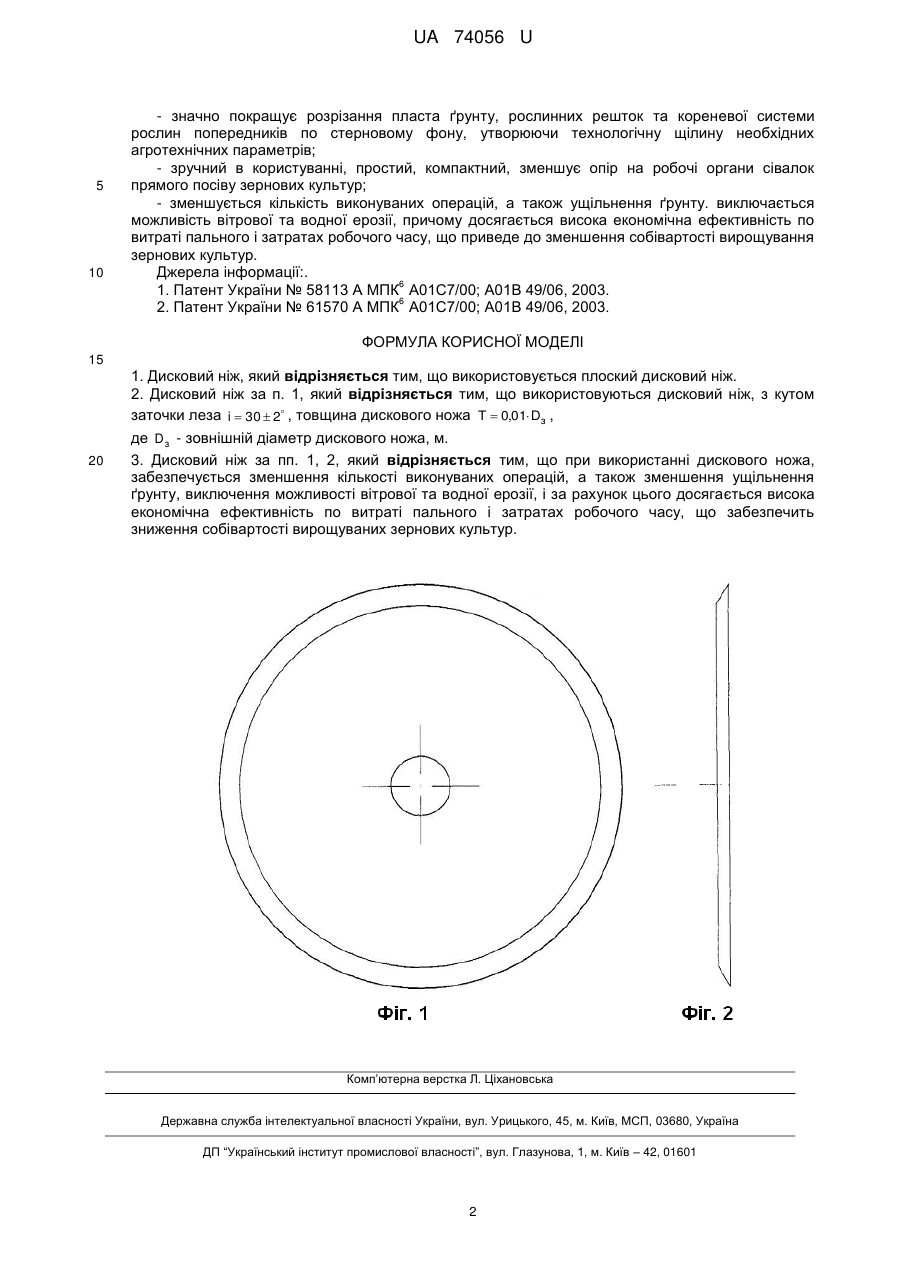

Реферат: UA 74056 U UA 74056 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до робочих органів комбінованих сівалок, і може бути застосований для сівби зернових культур в попередньо необроблений ґрунт, отримавши назву прямий посів зернових культур або нульовий обробіток ґрунту (без орний посів зернових культур), або для реалізації ґрунтозахисної технології боротьби з водною та вітровою ерозією на ґрунтах. Найбільш близьким аналогом до корисної моделі по технологічному процесу є дисковий ніж сівалки прямого посіву зернових культур, який призначений для розрізання пласта ґрунту, рослинних решток та кореневої системи рослин попередників. Відомий дисковий ніж сівалки прямого посіву зернових культур по стерновому фону попередників без попереднього обробітку ґрунту [1]. Недоліком такого щілиноріза сівалки прямого посіву зернових культур є те, що дводисковий ніж складається із робочих органів, що змонтовані на осі, а саме: важіль, плоскі зубові дискові ножі, що не забезпечує утворення технологічної щілини необхідних агротехнічних параметрів, а також забиваються плоскі зубові дискові ножі, які мають 18 зубів з інтервалом 20° рослинними рештками рослин попередників. Відомий також, вибраний як прототип дисковий ніж сівалки прямото посіву зернових культур [2], що включає, як заявлений дисковий ніж, щілиноріз який складається із робочих органів, що змонтовані на осі, а саме: важіль, рифлений дисковий ніж. Недоліком щілиноріза сівалки прямого посіву зернових культур є те, що не забезпечується утворення технологічної щілини необхідних агротехнічних параметрів глибина, а також забивається рифлений дисковий ніж хвилеподібної форми, який має 12 рифлів з інтервалом 30° кореневою системою рослин попередників. В основу корисної моделі поставлена задача вдосконалення дискового ножа сівалки прямого посіву зернових культур, в якому, застосувавши плоский дисковий ніж, який забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, шляхом розрізання пласта ґрунту, рослинних решток та кореневої системи рослин попередників по стерновому фону. Поставлена задача вирішується тим, що є удосконалення дискового ножа сівалки прямого посіву зернових культур, який забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, тим самим удосконаливши технологію вирощування зернових культур. Зменшиться кількість виконуваних операцій, що дасть можливість зменшити затрати на одиницю виконаної роботи, а це в свою чергу вплине на кінцеве вираження собівартості вирощуваних культур при мінімальних затратах часу і пального. Задача вирішується тим, що в дисковий ніж сівалки прямого посіву зернових культур пропонується принципово нової конструкції дисковий ніж, що забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, тим самим удосконаливши технологію вирощування зернових культур. Суттєві ознаки корисної моделі, що викладені у формулі винаходу, направлені на забезпечення роботи дискового ножа сівалки прямого посіву зернових культур по стерновому фону рослин попередників, така конструкція плоского дискового ножа забезпечить утворення технологічної щілини необхідних агротехнічних параметрів, що створить менший опір на робочі органи сівалок прямого посіву зернових культур, що приведе до збільшення робочих швидкостей, збільшення продуктивності, зменшення кількості виконуваних операцій, зменшення ущільнення ґрунту, виключення можливості вітрової та водної ерозії, і за рахунок цього досягається висока економічна ефективність по витраті пального і затратах робочого часу, зниження собівартості вирощуваних зернових культур. Прямий посів зернових культур може проводитись при підвищеній вологості ґрунту, посів відбудеться в стислі агротехнічні строки, буде зменшення викидів відпрацьованих газів в атмосферу, що сприятиме покращенню екологічного стану навколишнього середовища саме тому, що запропоновано дисковий ніж. Суть винаходу пояснюється кресленнями: На (Фіг. 1, 2.) показано дисковий ніж для нарізування технологічної щілини по стерновому фону рослин попередників. Дисковий ніж, має кут заточки леза і = 30 ± 2°, товщина дискового ножа T = 0,01Dз де Dз - зовнішній діаметр дискового ножа, м. Заявлений дисковий ніж працює таким чином. Під час переміщення дискового ножа (Фіг. 1, 2.), який розрізає пласт ґрунту, рослинні рештки та кореневу систему рослин попередників по стерновому фону, утворюючи технологічну щілину необхідних агротехнічних параметрів. Таким чином запропонований дисковий ніж сівалки прямого посіву зернових культур в порівнянні з відомими забезпечує наступні переваги: 1 UA 74056 U 5 10 - значно покращує розрізання пласта ґрунту, рослинних решток та кореневої системи рослин попередників по стерновому фону, утворюючи технологічну щілину необхідних агротехнічних параметрів; - зручний в користуванні, простий, компактний, зменшує опір на робочі органи сівалок прямого посіву зернових культур; - зменшується кількість виконуваних операцій, а також ущільнення ґрунту. виключається можливість вітрової та водної ерозії, причому досягається висока економічна ефективність по витраті пального і затратах робочого часу, що приведе до зменшення собівартості вирощування зернових культур. Джерела інформації:. 6 1. Патент України № 58113 А МПК А01С7/00; А01В 49/06, 2003. 6 2. Патент України № 61570 А МПК А01С7/00; А01В 49/06, 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Дисковий ніж, який відрізняється тим, що використовується плоский дисковий ніж. 2. Дисковий ніж за п. 1, який відрізняється тим, що використовуються дисковий ніж, з кутом заточки леза i  30  2 , товщина дискового ножа T  0,01 Dз , 20 де D з - зовнішній діаметр дискового ножа, м. 3. Дисковий ніж за пп. 1, 2, який відрізняється тим, що при використанні дискового ножа, забезпечується зменшення кількості виконуваних операцій, а також зменшення ущільнення ґрунту, виключення можливості вітрової та водної ерозії, і за рахунок цього досягається висока економічна ефективність по витраті пального і затратах робочого часу, що забезпечить зниження собівартості вирощуваних зернових культур. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
