Спосіб відновлення лап культиваторів

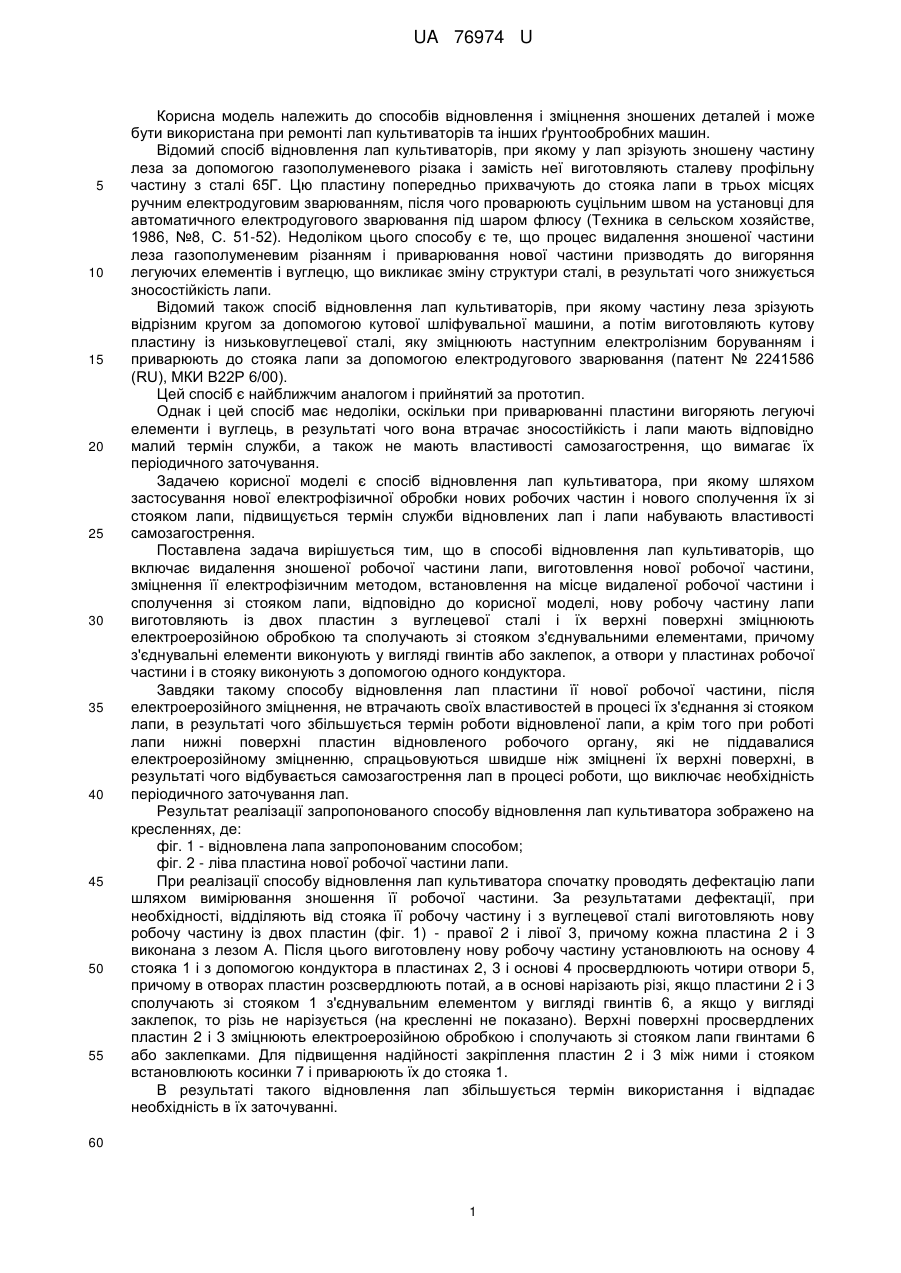

Реферат: Спосіб відновлення лап культиваторів включає видалення зношеної їх робочої частини, виготовлення нової робочої частини, її зміцнення електрофізичним методом, встановлення її на місце видаленої робочої частини і сполучення зі стояком лапи. Нову робочу частину лапи виготовлюють із двох пластин з вуглецевої сталі і їх верхні поверхні зміцнюють електроерозійною обробкою та сполучають зі стояком з'єднувальними елементами. UA 76974 U (12) UA 76974 U UA 76974 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів відновлення і зміцнення зношених деталей і може бути використана при ремонті лап культиваторів та інших ґрунтообробних машин. Відомий спосіб відновлення лап культиваторів, при якому у лап зрізують зношену частину леза за допомогою газополуменевого різака і замість неї виготовляють сталеву профільну частину з сталі 65Г. Цю пластину попередньо прихвачують до стояка лапи в трьох місцях ручним електродуговим зварюванням, після чого проварюють суцільним швом на установці для автоматичного електродугового зварювання під шаром флюсу (Техника в сельском хозяйстве, 1986, №8, С. 51-52). Недоліком цього способу є те, що процес видалення зношеної частини леза газополуменевим різанням і приварювання нової частини призводять до вигоряння легуючих елементів і вуглецю, що викликає зміну структури сталі, в результаті чого знижується зносостійкість лапи. Відомий також спосіб відновлення лап культиваторів, при якому частину леза зрізують відрізним кругом за допомогою кутової шліфувальної машини, а потім виготовляють кутову пластину із низьковуглецевої сталі, яку зміцнюють наступним електролізним боруванням і приварюють до стояка лапи за допомогою електродугового зварювання (патент № 2241586 (RU), МКИ В22Р 6/00). Цей спосіб є найближчим аналогом і прийнятий за прототип. Однак і цей спосіб має недоліки, оскільки при приварюванні пластини вигоряють легуючі елементи і вуглець, в результаті чого вона втрачає зносостійкість і лапи мають відповідно малий термін служби, а також не мають властивості самозагострення, що вимагає їх періодичного заточування. Задачею корисної моделі є спосіб відновлення лап культиватора, при якому шляхом застосування нової електрофізичної обробки нових робочих частин і нового сполучення їх зі стояком лапи, підвищується термін служби відновлених лап і лапи набувають властивості самозагострення. Поставлена задача вирішується тим, що в способі відновлення лап культиваторів, що включає видалення зношеної робочої частини лапи, виготовлення нової робочої частини, зміцнення її електрофізичним методом, встановлення на місце видаленої робочої частини і сполучення зі стояком лапи, відповідно до корисної моделі, нову робочу частину лапи виготовляють із двох пластин з вуглецевої сталі і їх верхні поверхні зміцнюють електроерозійною обробкою та сполучають зі стояком з'єднувальними елементами, причому з'єднувальні елементи виконують у вигляді гвинтів або заклепок, а отвори у пластинах робочої частини і в стояку виконують з допомогою одного кондуктора. Завдяки такому способу відновлення лап пластини її нової робочої частини, після електроерозійного зміцнення, не втрачають своїх властивостей в процесі їх з'єднання зі стояком лапи, в результаті чого збільшується термін роботи відновленої лапи, а крім того при роботі лапи нижні поверхні пластин відновленого робочого органу, які не піддавалися електроерозійному зміцненню, спрацьовуються швидше ніж зміцнені їх верхні поверхні, в результаті чого відбувається самозагострення лап в процесі роботи, що виключає необхідність періодичного заточування лап. Результат реалізації запропонованого способу відновлення лап культиватора зображено на кресленнях, де: фіг. 1 - відновлена лапа запропонованим способом; фіг. 2 - ліва пластина нової робочої частини лапи. При реалізації способу відновлення лап культиватора спочатку проводять дефектацію лапи шляхом вимірювання зношення її робочої частини. За результатами дефектації, при необхідності, відділяють від стояка її робочу частину і з вуглецевої сталі виготовляють нову робочу частину із двох пластин (фіг. 1) - правої 2 і лівої 3, причому кожна пластина 2 і 3 виконана з лезом А. Після цього виготовлену нову робочу частину установлюють на основу 4 стояка 1 і з допомогою кондуктора в пластинах 2, 3 і основі 4 просвердлюють чотири отвори 5, причому в отворах пластин розсвердлюють потай, а в основі нарізають різі, якщо пластини 2 і 3 сполучають зі стояком 1 з'єднувальним елементом у вигляді гвинтів 6, а якщо у вигляді заклепок, то різь не нарізується (на кресленні не показано). Верхні поверхні просвердлених пластин 2 і 3 зміцнюють електроерозійною обробкою і сполучають зі стояком лапи гвинтами 6 або заклепками. Для підвищення надійності закріплення пластин 2 і 3 між ними і стояком встановлюють косинки 7 і приварюють їх до стояка 1. В результаті такого відновлення лап збільшується термін використання і відпадає необхідність в їх заточуванні. 60 1 UA 76974 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб відновлення лап культиваторів, що включає видалення зношеної їх робочої частини, виготовлення нової робочої частини, її зміцнення електрофізичним методом, встановлення її на місце видаленої робочої частини і сполучення зі стояком лапи, який відрізняється тим, що нову робочу частину лапи виготовлюють із двох пластин з вуглецевої сталі і їх верхні поверхні зміцнюють електроерозійною обробкою та сполучають зі стояком з'єднувальними елементами. 2. Спосіб відновлення лап за п. 1, який відрізняється тим, що з'єднувальні елементи нової робочої частини зі стояком лапи виконують у вигляді гвинтів. 3. Спосіб відновлення лап за п. 1, який відрізняється тим, що з'єднувальні елементи нової робочої частини зі стояком лапи виконують у вигляді заклепок. 4. Спосіб відновлення лап за п. 1, який відрізняється тим, що отвори у новій робочій частині і в стояку виконують з допомогою одного кондуктора. 2 UA 76974 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
