Апарат для опріснення засоленої води
Номер патенту: 76975
Опубліковано: 25.01.2013
Формула / Реферат

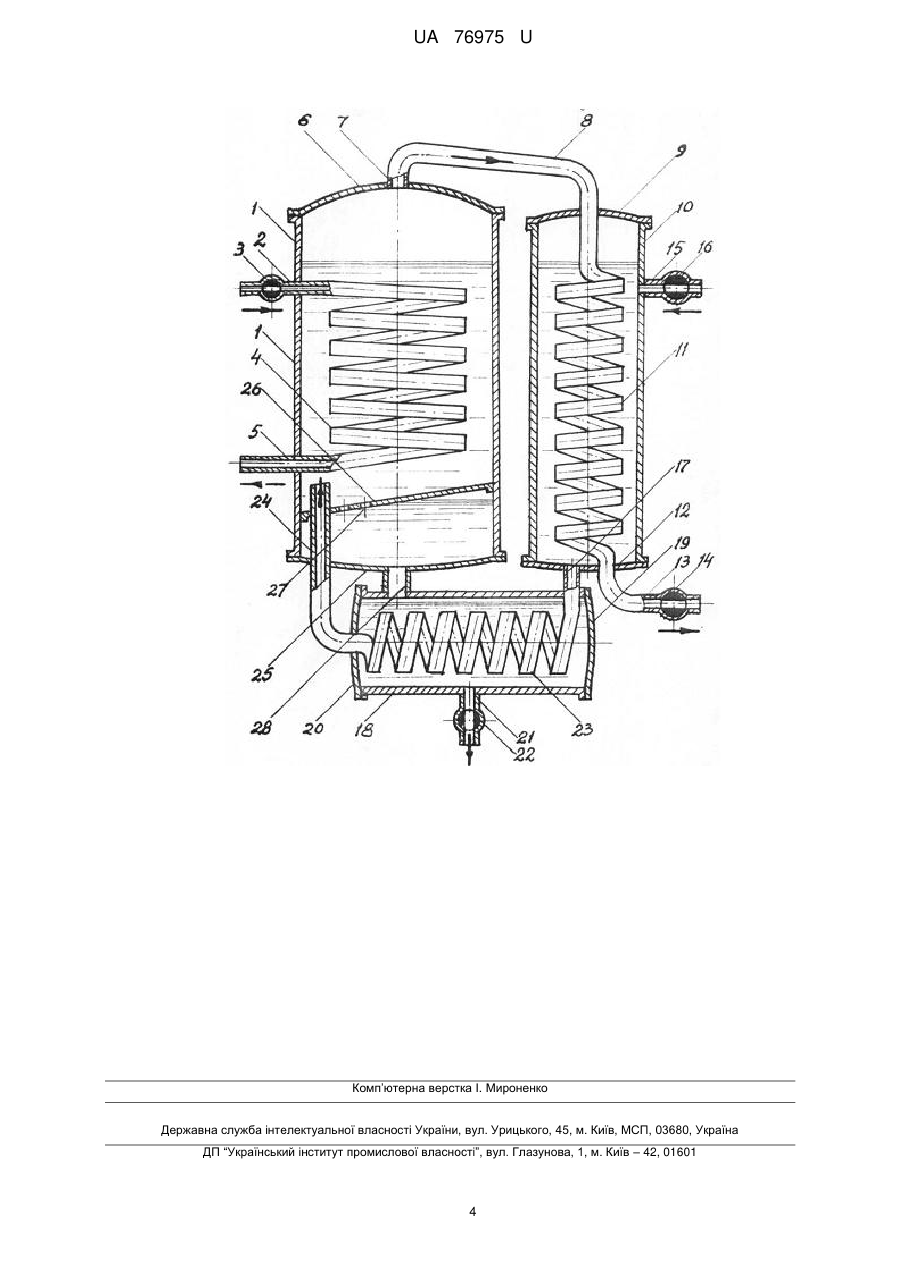

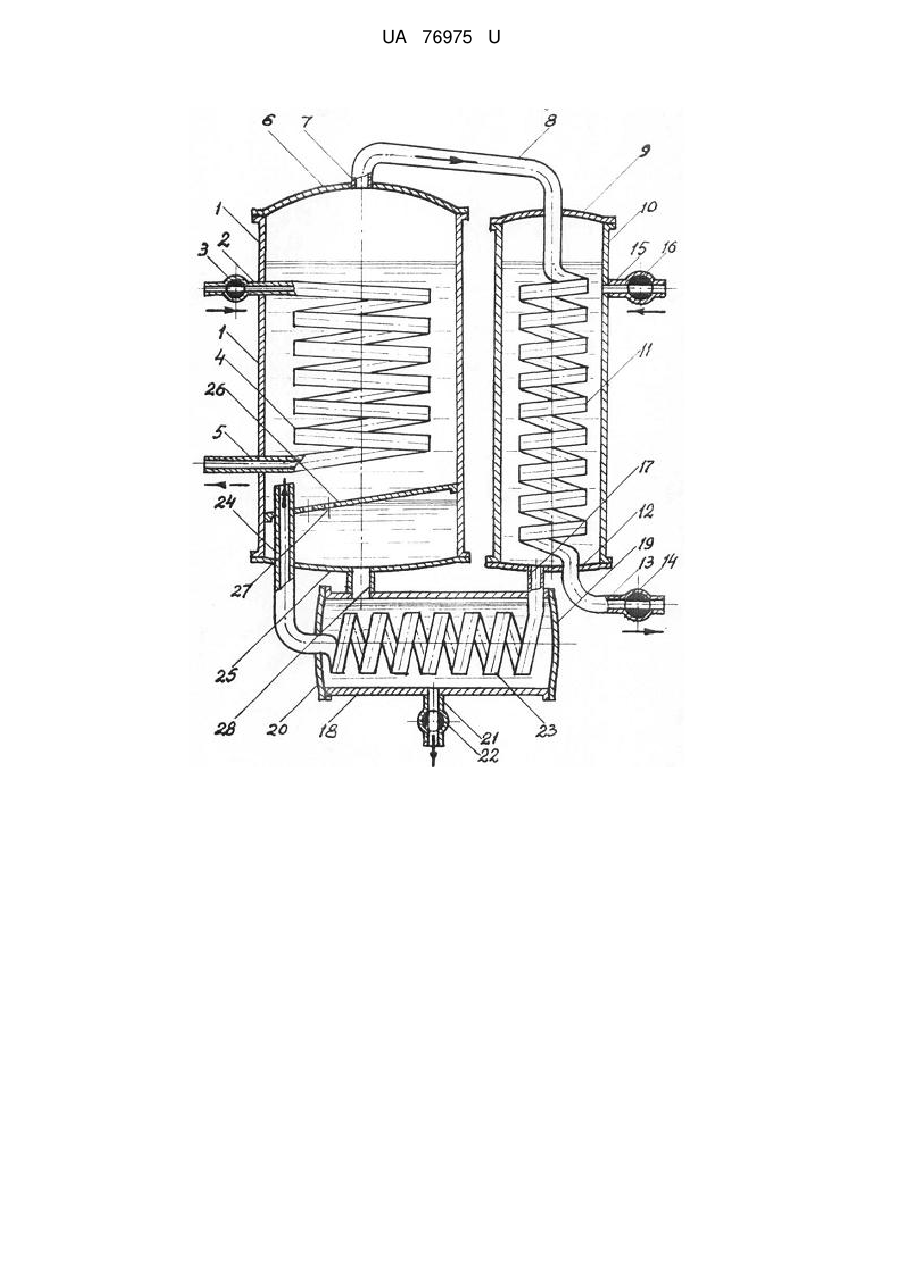

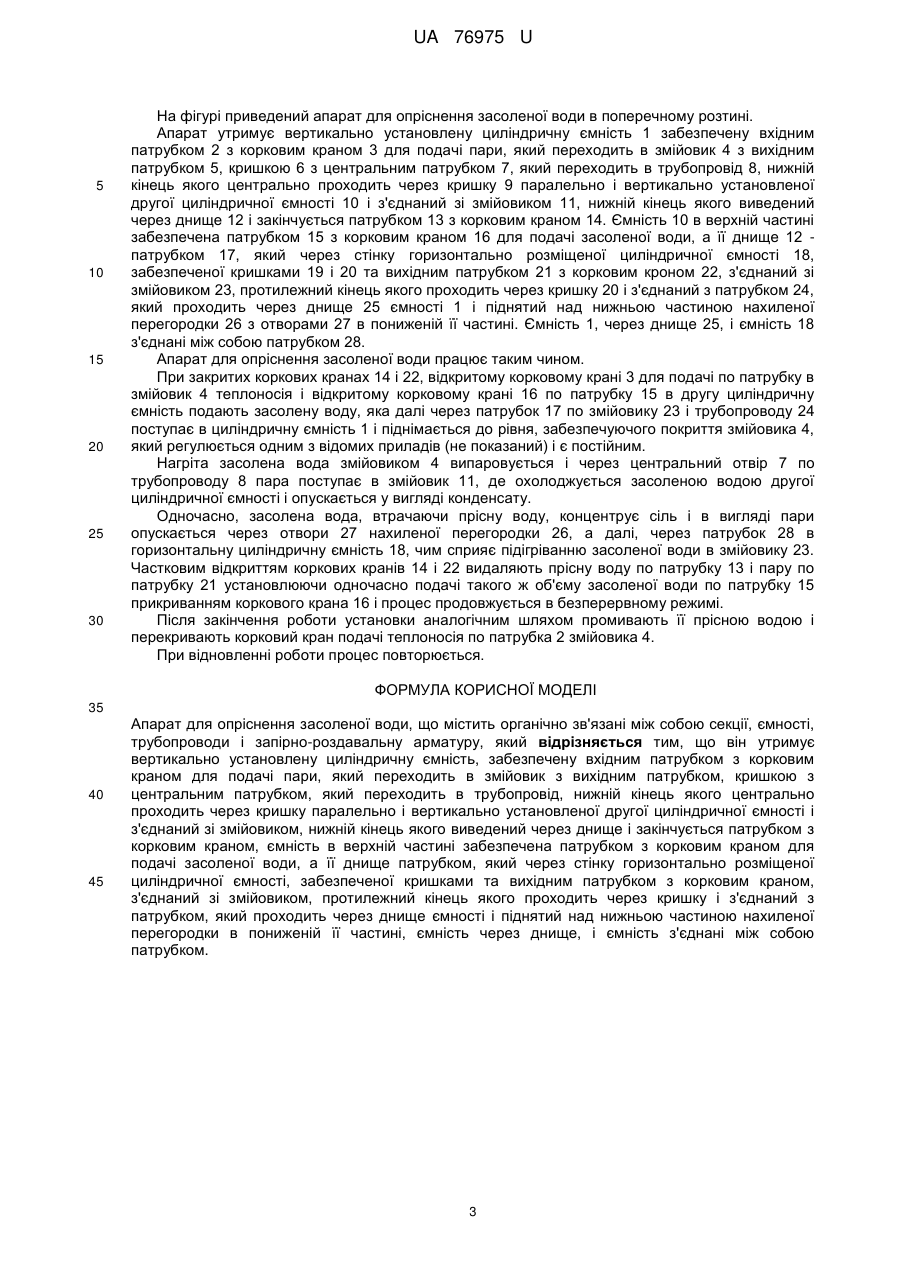

Апарат для опріснення засоленої води, що містить органічно зв'язані між собою секції, ємності, трубопроводи і запірно-роздавальну арматуру, який відрізняється тим, що він утримує вертикально установлену циліндричну ємність, забезпечену вхідним патрубком з корковим краном для подачі пари, який переходить в змійовик з вихідним патрубком, кришкою з центральним патрубком, який переходить в трубопровід, нижній кінець якого центрально проходить через кришку паралельно і вертикально установленої другої циліндричної ємності і з'єднаний зі змійовиком, нижній кінець якого виведений через днище і закінчується патрубком з корковим краном, ємність в верхній частині забезпечена патрубком з корковим краном для подачі засоленої води, а її днище патрубком, який через стінку горизонтально розміщеної циліндричної ємності, забезпеченої кришками та вихідним патрубком з корковим краном, з'єднаний зі змійовиком, протилежний кінець якого проходить через кришку і з'єднаний з патрубком, який проходить через днище ємності і піднятий над нижньою частиною нахиленої перегородки в пониженій її частині, ємність через днище, і ємність з'єднані між собою патрубком.
Текст

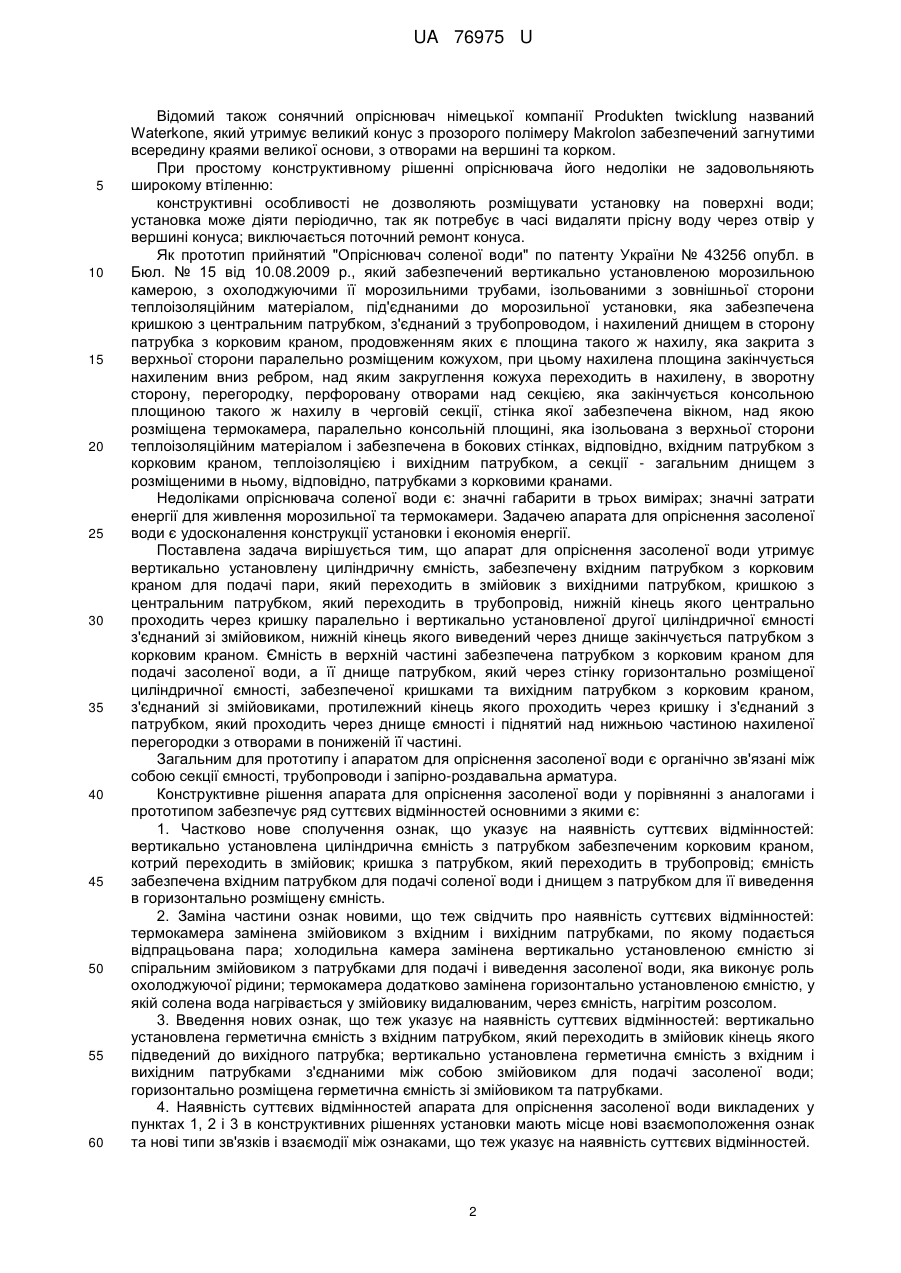

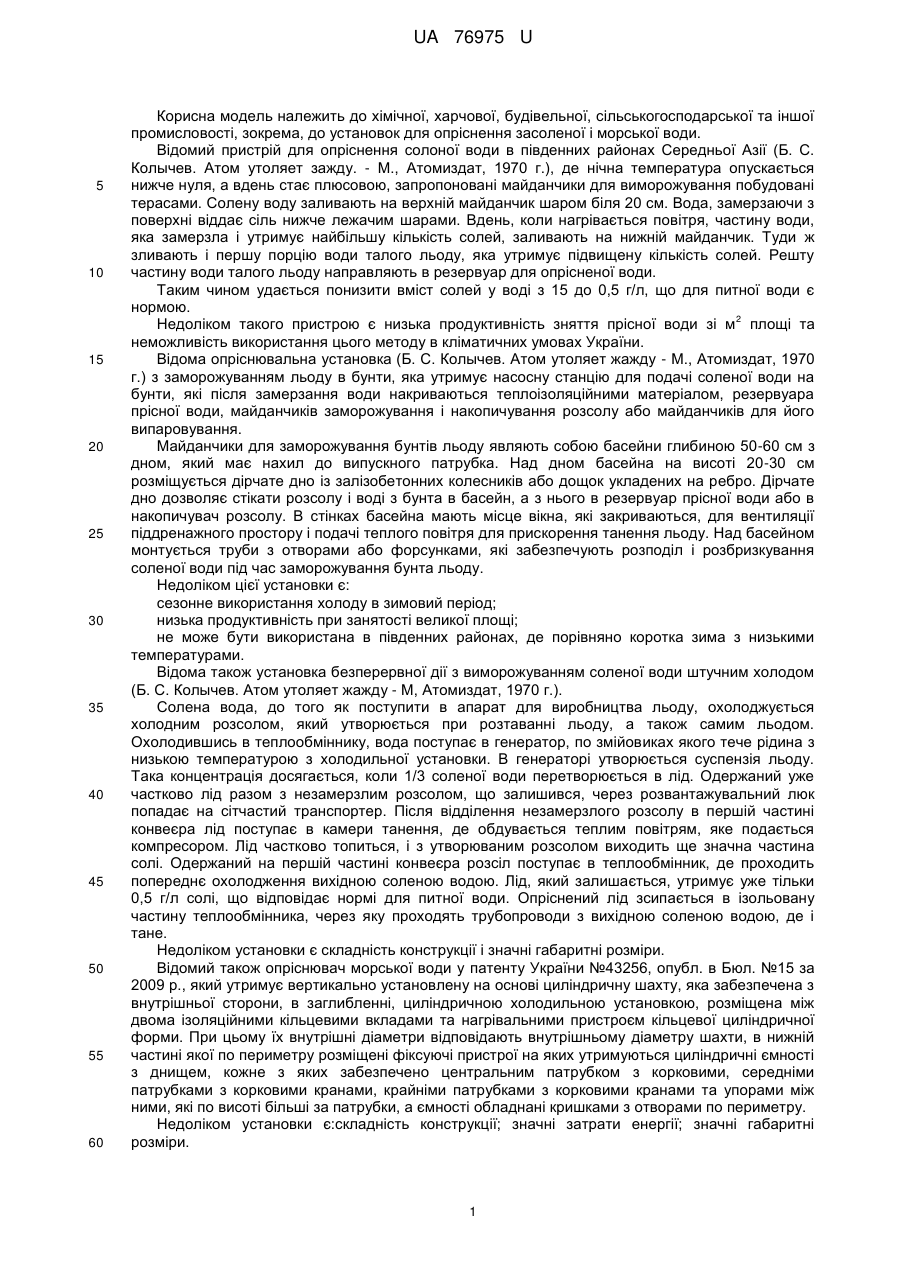

Реферат: UA 76975 U UA 76975 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до хімічної, харчової, будівельної, сільськогосподарської та іншої промисловості, зокрема, до установок для опріснення засоленої і морської води. Відомий пристрій для опріснення солоної води в південних районах Середньої Азії (Б. С. Колычев. Атом утоляет зажду. - М., Атомиздат, 1970 г.), де нічна температура опускається нижче нуля, а вдень стає плюсовою, запропоновані майданчики для виморожування побудовані терасами. Солену воду заливають на верхній майданчик шаром біля 20 см. Вода, замерзаючи з поверхні віддає сіль нижче лежачим шарами. Вдень, коли нагрівається повітря, частину води, яка замерзла і утримує найбільшу кількість солей, заливають на нижній майданчик. Туди ж зливають і першу порцію води талого льоду, яка утримує підвищену кількість солей. Решту частину води талого льоду направляють в резервуар для опрісненої води. Таким чином удається понизити вміст солей у воді з 15 до 0,5 г/л, що для питної води є нормою. 2 Недоліком такого пристрою є низька продуктивність зняття прісної води зі м площі та неможливість використання цього методу в кліматичних умовах України. Відома опріснювальна установка (Б. С. Колычев. Атом утоляет жажду - М., Атомиздат, 1970 г.) з заморожуванням льоду в бунти, яка утримує насосну станцію для подачі соленої води на бунти, які після замерзання води накриваються теплоізоляційними матеріалом, резервуара прісної води, майданчиків заморожування і накопичування розсолу або майданчиків для його випаровування. Майданчики для заморожування бунтів льоду являють собою басейни глибиною 50-60 см з дном, який має нахил до випускного патрубка. Над дном басейна на висоті 20-30 см розміщується дірчате дно із залізобетонних колесників або дощок укладених на ребро. Дірчате дно дозволяє стікати розсолу і воді з бунта в басейн, а з нього в резервуар прісної води або в накопичувач розсолу. В стінках басейна мають місце вікна, які закриваються, для вентиляції піддренажного простору і подачі теплого повітря для прискорення танення льоду. Над басейном монтується труби з отворами або форсунками, які забезпечують розподіл і розбризкування соленої води під час заморожування бунта льоду. Недоліком цієї установки є: сезонне використання холоду в зимовий період; низька продуктивність при занятості великої площі; не може бути використана в південних районах, де порівняно коротка зима з низькими температурами. Відома також установка безперервної дії з виморожуванням соленої води штучним холодом (Б. С. Колычев. Атом утоляет жажду - М, Атомиздат, 1970 г.). Солена вода, до того як поступити в апарат для виробництва льоду, охолоджується холодним розсолом, який утворюється при розтаванні льоду, а також самим льодом. Охолодившись в теплообміннику, вода поступає в генератор, по змійовиках якого тече рідина з низькою температурою з холодильної установки. В генераторі утворюється суспензія льоду. Така концентрація досягається, коли 1/3 соленої води перетворюється в лід. Одержаний уже частково лід разом з незамерзлим розсолом, що залишився, через розвантажувальний люк попадає на сітчастий транспортер. Після відділення незамерзлого розсолу в першій частині конвеєра лід поступає в камери танення, де обдувається теплим повітрям, яке подається компресором. Лід частково топиться, і з утворюваним розсолом виходить ще значна частина солі. Одержаний на першій частині конвеєра розсіл поступає в теплообмінник, де проходить попереднє охолодження вихідною соленою водою. Лід, який залишається, утримує уже тільки 0,5 г/л солі, що відповідає нормі для питної води. Опріснений лід зсипається в ізольовану частину теплообмінника, через яку проходять трубопроводи з вихідною соленою водою, де і тане. Недоліком установки є складність конструкції і значні габаритні розміри. Відомий також опріснювач морської води у патенту України №43256, опубл. в Бюл. №15 за 2009 p., який утримує вертикально установлену на основі циліндричну шахту, яка забезпечена з внутрішньої сторони, в заглибленні, циліндричною холодильною установкою, розміщена між двома ізоляційними кільцевими вкладами та нагрівальними пристроєм кільцевої циліндричної форми. При цьому їх внутрішні діаметри відповідають внутрішньому діаметру шахти, в нижній частині якої по периметру розміщені фіксуючі пристрої на яких утримуються циліндричні ємності з днищем, кожне з яких забезпечено центральним патрубком з корковими, середніми патрубками з корковими кранами, крайніми патрубками з корковими кранамита упорами між ними, які по висоті більші за патрубки, а ємності обладнані кришками з отворами по периметру. Недоліком установки є:складність конструкції; значні затрати енергії; значні габаритні розміри. 1 UA 76975 U 5 10 15 20 25 30 35 40 45 50 55 60 Відомий також сонячний опріснювач німецької компанії Produkten twicklung названий Waterkone, який утримує великий конус з прозорого полімеру Makrolon забезпечений загнутими всередину краями великої основи, з отворами на вершині та корком. При простому конструктивному рішенні опріснювача його недоліки не задовольняють широкому втіленню: конструктивні особливості не дозволяють розміщувати установку на поверхні води; установка може діяти періодично, так як потребує в часі видаляти прісну воду через отвір у вершині конуса; виключається поточний ремонт конуса. Як прототип прийнятий "Опріснювач соленої води" по патенту України № 43256 опубл. в Бюл. № 15 від 10.08.2009 p., який забезпечений вертикально установленою морозильною камерою, з охолоджуючими її морозильними трубами, ізольованими з зовнішньої сторони теплоізоляційним матеріалом, під'єднаними до морозильної установки, яка забезпечена кришкою з центральним патрубком, з'єднаний з трубопроводом, і нахилений днищем в сторону патрубка з корковим краном, продовженням яких є площина такого ж нахилу, яка закрита з верхньої сторони паралельно розміщеним кожухом, при цьому нахилена площина закінчується нахиленим вниз ребром, над яким закруглення кожуха переходить в нахилену, в зворотну сторону, перегородку, перфоровану отворами над секцією, яка закінчується консольною площиною такого ж нахилу в черговій секції, стінка якої забезпечена вікном, над якою розміщена термокамера, паралельно консольній площині, яка ізольована з верхньої сторони теплоізоляційним матеріалом і забезпечена в бокових стінках, відповідно, вхідним патрубком з корковим краном, теплоізоляцією і вихідним патрубком, а секції - загальним днищем з розміщеними в ньому, відповідно, патрубками з корковими кранами. Недоліками опріснювача соленої води є: значні габарити в трьох вимірах; значні затрати енергії для живлення морозильної та термокамери. Задачею апарата для опріснення засоленої води є удосконалення конструкції установки і економія енергії. Поставлена задача вирішується тим, що апарат для опріснення засоленої води утримує вертикально установлену циліндричну ємність, забезпечену вхідним патрубком з корковим краном для подачі пари, який переходить в змійовик з вихідними патрубком, кришкою з центральним патрубком, який переходить в трубопровід, нижній кінець якого центрально проходить через кришку паралельно і вертикально установленої другої циліндричної ємності з'єднаний зі змійовиком, нижній кінець якого виведений через днище закінчується патрубком з корковим краном. Ємність в верхній частині забезпечена патрубком з корковим краном для подачі засоленої води, а її днище патрубком, який через стінку горизонтально розміщеної циліндричної ємності, забезпеченої кришками та вихідним патрубком з корковим краном, з'єднаний зі змійовиками, протилежний кінець якого проходить через кришку і з'єднаний з патрубком, який проходить через днище ємності і піднятий над нижньою частиною нахиленої перегородки з отворами в пониженій її частині. Загальним для прототипу і апаратом для опріснення засоленої води є органічно зв'язані між собою секції ємності, трубопроводи і запірно-роздавальна арматура. Конструктивне рішення апарата для опріснення засоленої води у порівнянні з аналогами і прототипом забезпечує ряд суттєвих відмінностей основними з якими є: 1. Частково нове сполучення ознак, що указує на наявність суттєвих відмінностей: вертикально установлена циліндрична ємність з патрубком забезпеченим корковим краном, котрий переходить в змійовик; кришка з патрубком, який переходить в трубопровід; ємність забезпечена вхідним патрубком для подачі соленої води і днищем з патрубком для її виведення в горизонтально розміщену ємність. 2. Заміна частини ознак новими, що теж свідчить про наявність суттєвих відмінностей: термокамера замінена змійовиком з вхідним і вихідним патрубками, по якому подається відпрацьована пара; холодильна камера замінена вертикально установленою ємністю зі спіральним змійовиком з патрубками для подачі і виведення засоленої води, яка виконує роль охолоджуючої рідини; термокамера додатково замінена горизонтально установленою ємністю, у якій солена вода нагрівається у змійовику видалюваним, через ємність, нагрітим розсолом. 3. Введення нових ознак, що теж указує на наявність суттєвих відмінностей: вертикально установлена герметична ємність з вхідним патрубком, який переходить в змійовик кінець якого підведений до вихідного патрубка; вертикально установлена герметична ємність з вхідним і вихідним патрубками з'єднаними між собою змійовиком для подачі засоленої води; горизонтально розміщена герметична ємність зі змійовиком та патрубками. 4. Наявність суттєвих відмінностей апарата для опріснення засоленої води викладених у пунктах 1, 2 і 3 в конструктивних рішеннях установки мають місце нові взаємоположення ознак та нові типи зв'язків і взаємодії між ознаками, що теж указує на наявність суттєвих відмінностей. 2 UA 76975 U 5 10 15 20 25 30 На фігурі приведений апарат для опріснення засоленої води в поперечному розтині. Апарат утримує вертикально установлену циліндричну ємність 1 забезпечену вхідним патрубком 2 з корковим краном 3 для подачі пари, який переходить в змійовик 4 з вихідним патрубком 5, кришкою 6 з центральним патрубком 7, який переходить в трубопровід 8, нижній кінець якого центрально проходить через кришку 9 паралельно і вертикально установленої другої циліндричної ємності 10 і з'єднаний зі змійовиком 11, нижній кінець якого виведений через днище 12 і закінчується патрубком 13 з корковим краном 14. Ємність 10 в верхній частині забезпечена патрубком 15 з корковим краном 16 для подачі засоленої води, а її днище 12 патрубком 17, який через стінку горизонтально розміщеної циліндричної ємності 18, забезпеченої кришками 19 і 20 та вихідним патрубком 21 з корковим кроном 22, з'єднаний зі змійовиком 23, протилежний кінець якого проходить через кришку 20 і з'єднаний з патрубком 24, який проходить через днище 25 ємності 1 і піднятий над нижньою частиною нахиленої перегородки 26 з отворами 27 в пониженій її частині. Ємність 1, через днище 25, і ємність 18 з'єднані між собою патрубком 28. Апарат для опріснення засоленої води працює таким чином. При закритих коркових кранах 14 і 22, відкритому корковому крані 3 для подачі по патрубку в змійовик 4 теплоносія і відкритому корковому крані 16 по патрубку 15 в другу циліндричну ємність подають засолену воду, яка далі через патрубок 17 по змійовику 23 і трубопроводу 24 поступає в циліндричну ємність 1 і піднімається до рівня, забезпечуючого покриття змійовика 4, який регулюється одним з відомих приладів (не показаний) і є постійним. Нагріта засолена вода змійовиком 4 випаровується і через центральний отвір 7 по трубопроводу 8 пара поступає в змійовик 11, де охолоджується засоленою водою другої циліндричної ємності і опускається у вигляді конденсату. Одночасно, засолена вода, втрачаючи прісну воду, концентрує сіль і в вигляді пари опускається через отвори 27 нахиленої перегородки 26, а далі, через патрубок 28 в горизонтальну циліндричну ємність 18, чим сприяє підігріванню засоленої води в змійовику 23. Частковим відкриттям коркових кранів 14 і 22 видаляють прісну воду по патрубку 13 і пару по патрубку 21 установлюючи одночасно подачі такого ж об'єму засоленої води по патрубку 15 прикриванням коркового крана 16 і процес продовжується в безперервному режимі. Після закінчення роботи установки аналогічним шляхом промивають її прісною водою і перекривають корковий кран подачі теплоносія по патрубка 2 змійовика 4. При відновленні роботи процес повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Апарат для опріснення засоленої води, що містить органічно зв'язані між собою секції, ємності, трубопроводи і запірно-роздавальну арматуру, який відрізняється тим, що він утримує вертикально установлену циліндричну ємність, забезпечену вхідним патрубком з корковим краном для подачі пари, який переходить в змійовик з вихідним патрубком, кришкою з центральним патрубком, який переходить в трубопровід, нижній кінець якого центрально проходить через кришку паралельно і вертикально установленої другої циліндричної ємності і з'єднаний зі змійовиком, нижній кінець якого виведений через днище і закінчується патрубком з корковим краном, ємність в верхній частині забезпечена патрубком з корковим краном для подачі засоленої води, а її днище патрубком, який через стінку горизонтально розміщеної циліндричної ємності, забезпеченої кришками та вихідним патрубком з корковим краном, з'єднаний зі змійовиком, протилежний кінець якого проходить через кришку і з'єднаний з патрубком, який проходить через днище ємності і піднятий над нижньою частиною нахиленої перегородки в пониженій її частині, ємність через днище, і ємність з'єднані між собою патрубком. 3 UA 76975 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
