Механізм підвішування лап культиваторів
Номер патенту: 19335
Опубліковано: 15.12.2006
Автори: Павлівський Василь Михайлович, Гнатьо Михайло Васильович, Грабар Андрій Володимирович, Логуш Іван Володимирович, Гнатьо Володимир Михайлович, Гнатьо Петро Михайлович
Формула / Реферат
Механізм підвішування лап культиваторів, який виконаний у вигляді рами, механізмів кріплення і підйому лапи, стійки лапи і лапи, який відрізняється тим, що верхній кінець стійки лапи встановлений у пружний елемент, що розміщений у циліндричному корпусі з можливістю вібрування, причому верхня частина циліндричного корпуса жорстко закріплена до рами, а нижня його частина жорстко з'єднана з верхнім плечем П-подібної вилки, в нижніх вільних кінцях якої в її площині виконані жорсткі шарніри, в які встановлена одна із осей хрестовини, а друга перпендикулярна вісь хрестовини своїми кінцями встановлена в нежорсткі шарніри рамки важільного механізму, яка виконана у вигляді прямокутника, площина якого є перпендикулярною до площини П-подібної вилки, причому нижній кінець верхньої частини стійки лапи жорстко закріплений до верхньої основи рамки важільного механізму, а до нижньої основи цієї рамки жорстко прикріплено верхній кінець нижньої стійки лапи культиватора.
Текст

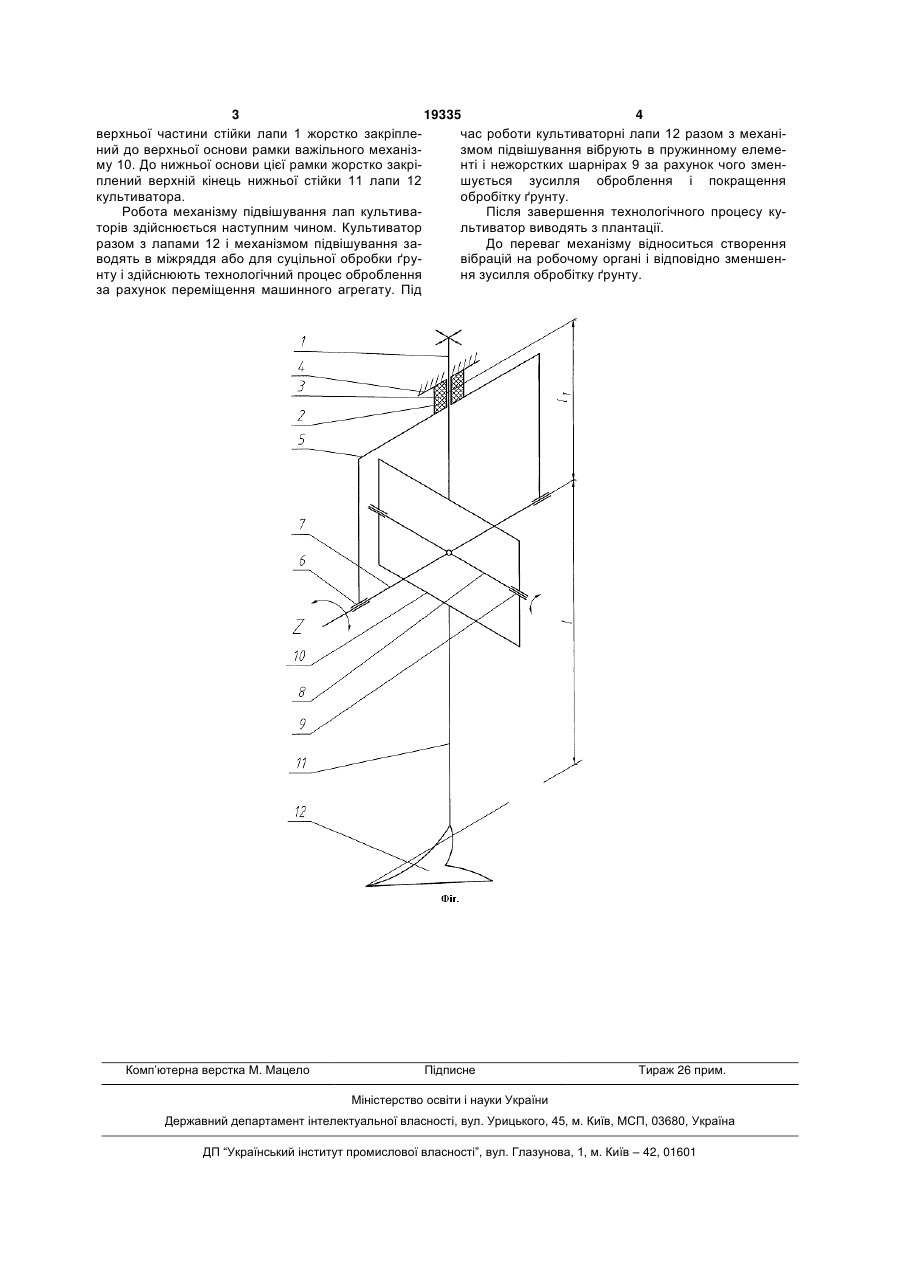

Механізм підвішування лап культиваторів, який виконаний у вигляді рами, механізмів кріплення і підйому лапи, стійки лапи і лапи, який відрізняється тим, що верхній кінець стійки лапи встановлений у пружний елемент, що розміщений 3 19335 4 верхньої частини стійки лапи 1 жорстко закріплечас роботи культиваторні лапи 12 разом з механіний до верхньої основи рамки важільного механіззмом підвішування вібрують в пружинному елемему 10. До нижньої основи цієї рамки жорстко закрінті і нежорстких шарнірах 9 за рахунок чого зменплений верхній кінець нижньої стійки 11 лапи 12 шується зусилля оброблення і покращення культиватора. обробітку ґрунту. Робота механізму підвішування лап культиваПісля завершення технологічного процесу куторів здійснюється наступним чином. Культиватор льтиватор виводять з плантації. разом з лапами 12 і механізмом підвішування заДо переваг механізму відноситься створення водять в міжряддя або для суцільної обробки ґрувібрацій на робочому органі і відповідно зменшеннту і здійснюють технологічний процес оброблення ня зусилля обробітку ґрунту. за рахунок переміщення машинного агрегату. Під Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism to suspend cultivator blades
Автори англійськоюPavlivskyi Vasyl Mykhailovych, Lohush Ivan Volodymyrovych, Hnatio Mykhailo Васильович, Hnatio Mykhaylo Vasyliovych, Hnatio Mykhailo Vasyliovych, Hnat’io Mykhailo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnat’io Petro Mykhailovych, Hnatio Volodymyr Mykhailovych, Hrabar Andrii Volodymyrovych
Назва патенту російськоюGear to suspend blades of cultivators
Автори російськоюПавливский Василий Михайлович, Логуш Иван Владимирович, Гнатё Михаил Васильевич, Гнатьо Михаил Васильевич, Гнатё Петр Михайлович, Гнатьо Владимир Михайлович, Грабар Андрей Владимирович
МПК / Мітки
МПК: A01B 17/00
Мітки: культиваторів, лап, підвішування, механізм
Код посилання
<a href="https://ua.patents.su/2-19335-mekhanizm-pidvishuvannya-lap-kultivatoriv.html" target="_blank" rel="follow" title="База патентів України">Механізм підвішування лап культиваторів</a>
