Тренажер для сидячої роботи

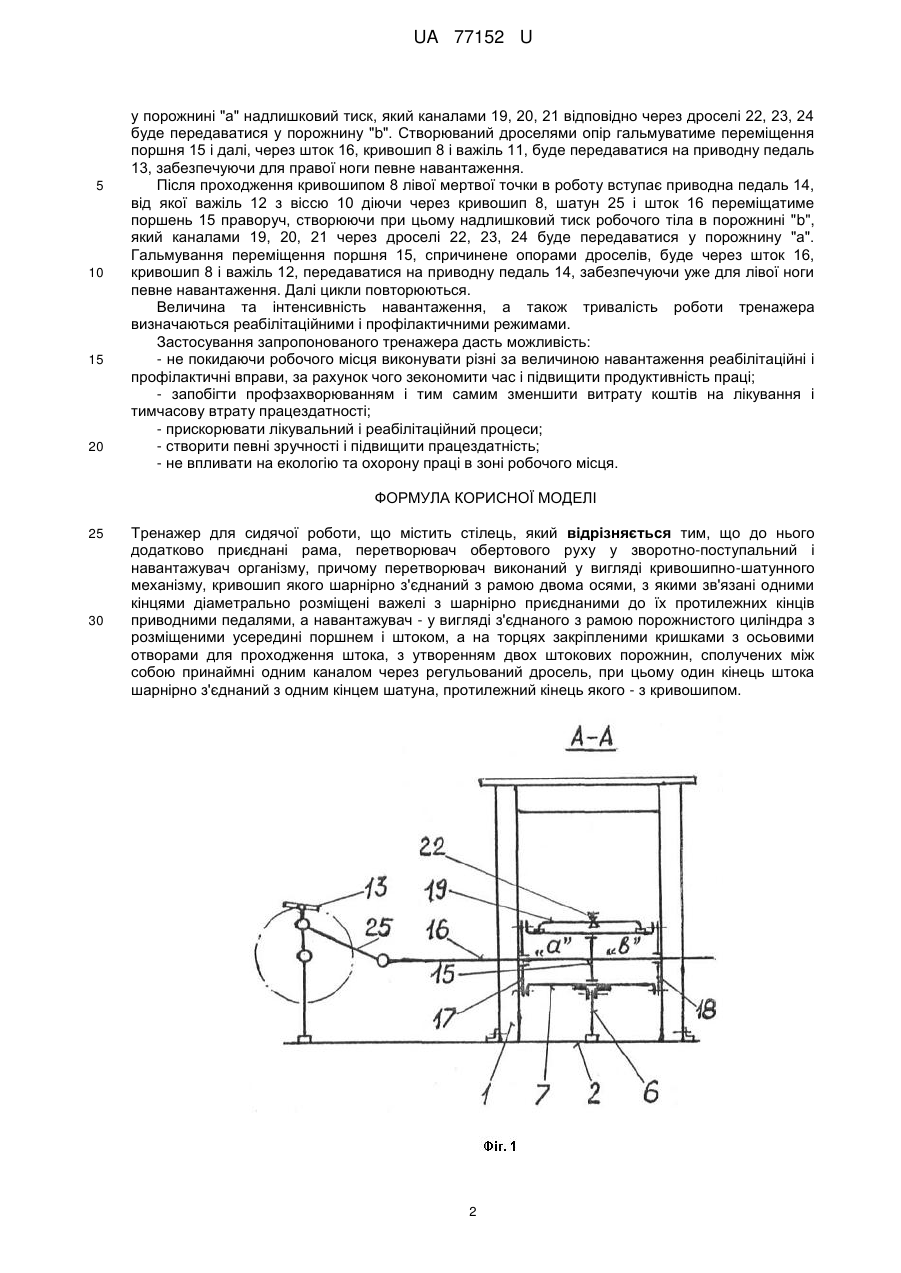

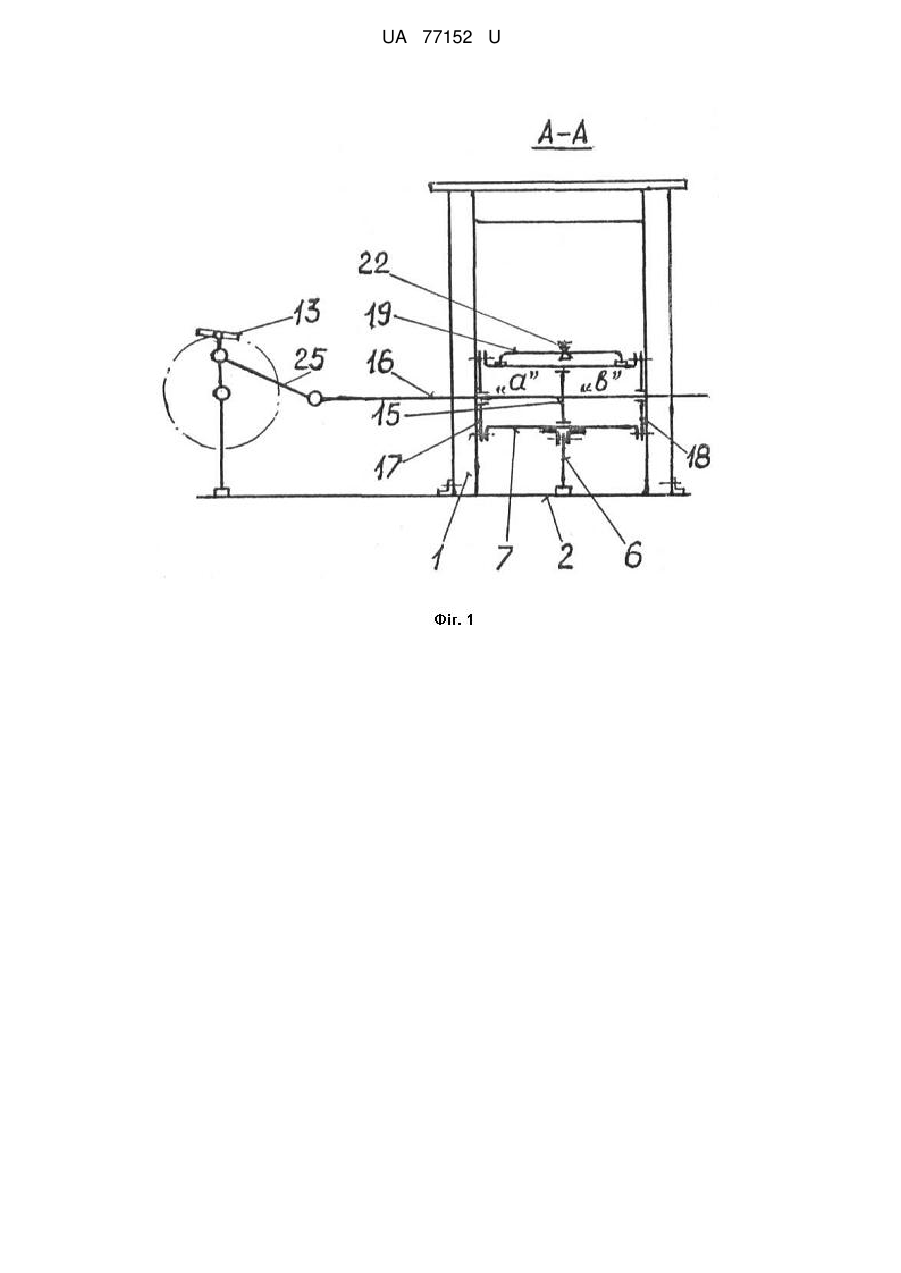

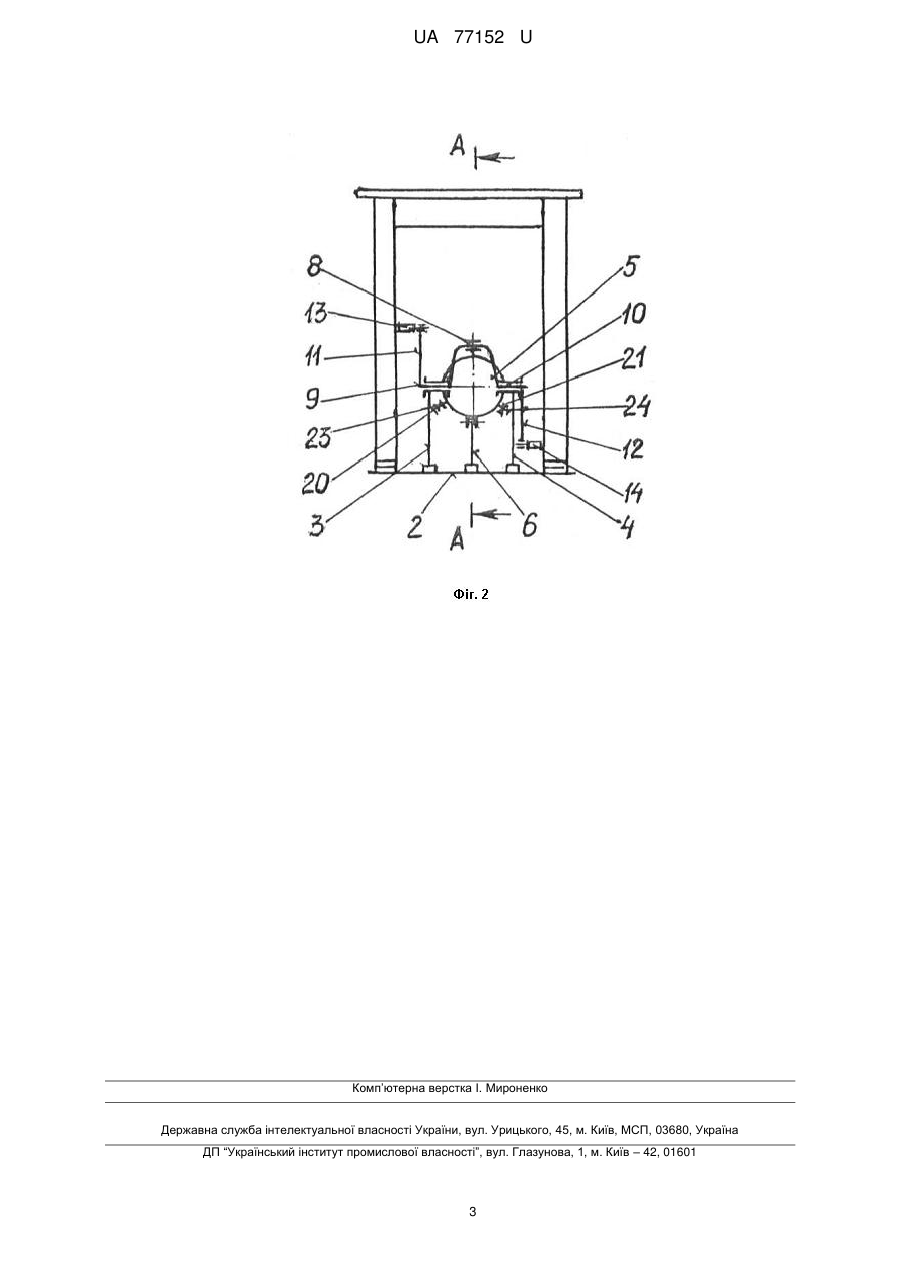

Реферат: Тренажер для сидячої роботи містить стілець. До тренажера додатково приєднані рама, перетворювач обертового руху у зворотно-поступальний і навантажувач організму. При цьому перетворювач виконаний у вигляді кривошипно-шатунного механізму, кривошип якого шарнірно з'єднаний з рамою двома осями, з якими зв'язані одними кінцями діаметрально розміщені важелі з шарнірно приєднаними до їх протилежних кінців приводними педалями, а навантажувач - у вигляді з'єднаного з рамою порожнистого циліндра з розміщеними усередині поршнем і штоком, а на торцях закріпленими кришками з осьовими отворами для проходження штока, з утворенням двох штокових порожнин, сполучених між собою принаймні одним каналом через регульований дросель. При цьому один кінець штока шарнірно з'єднаний з одним кінцем шатуна, протилежний кінець якого - з кривошипом. UA 77152 U (12) UA 77152 U UA 77152 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів медицини і, зокрема, може бути використана для реабілітації та профілактики під час виконання сидячої роботи. Із літературних джерел не відомі технічні рішення, які б використовувались для цього на робочих місцях, що є причиною частих профзахворювань, пов'язаних з частковою або повною втратою працездатності. Отже, відсутність практично зручних тренажерів, які б використовувались безпосередньо в процесі виконання сидячих робіт, є причиною профзахворювань, тривалого лікування і реабілітації хворих. Тому, з метою зменшення профзахворювань, швидкого виліковування і реабілітації хворих, а також розширення області застосування, пропонується тренажер для сидячої роботи, суттєві ознаки якого полягають в тому, що запропонований тренажер органічно входить в конструкцію стільця з можливістю безпосереднього використання його на робочому місці. Для реалізації цього до стільця додатково приєднуються рама, перетворювач обертового руху у зворотно-поступальний і навантажувач організму. Перетворювач виконаний у вигляді кривошипно-шатунного механізму, кривошип якого шарнірно з'єднаний з рамою двома осями, з якими зв'язані одними кінцями діаметрально розміщені важелі з шарнірно приєднаними, з можливістю обертання, до їх протилежних кінців приводними педалями. Навантажувач організму виконаний у вигляді з'єднаного з рамою порожнистого циліндра з розміщеними усередині поршнем і штоком, а на торцях закріпленими кришками з осьовими отворами для проходження штока, з утворенням двох штокових порожнин, сполучених між собою принаймні одним каналом через регульований дросель. Один кінець штока з'єднаний з одним кінцем шатуна, протилежний кінець якого - з кривошипом. При такому технічному рішенні, в результаті дії ногами на педалі через кривошипношатунний механізм, шток буде здійснювати зворотно-поступальний рух, по черзі підвищуючи тиск повітря або іншої робочої рідини в порожнинах циліндра, забезпечуючи цим необхідне навантаження на організм. Настроюванням дроселя тиск, а відповідно навантаження можна змінювати до будь-якої необхідної величини. Періодичне використання тренажера на робочому місці покращить функціонування організму, сприятиме запобіганню профзахворюванням, а також швидшому виліковуванню і реабілітації хворих. Отже, сукупність суттєвих ознак запропонованого тренажера є достатньою для досягнення технічного результату, що забезпечується шляхом покращання функціонування організму і розширення області застосування. Запропонований тренажер пояснюється кресленнями, на яких представлено схематичний варіант його будови: - на фіг. 1 показаний вид тренажера в розрізі А-А; - на фіг. 2 - вид збоку кривошипно-шатунного механізму з приводними педалями. Запропонований тренажер містить переносний стілець 1, до нижньої частини якого приєднана рама 2, на кронштейнах 3, 4 - перетворювач обертового руху у зворотнопоступальний у вигляді кривошипно-шатунного механізму (КШМ) 5, а на кронштейні 6 навантажувач у вигляді порожнистого циліндра 7. КШМ 5 складається з кривошипа 8 з осями 9, 10, установленими в кронштейнах 3, 4. З осями 9,10 одними кінцями жорстко зв'язані діаметрально розміщені важелі 11, 12, до протилежних кінців яких, шарнірно, з можливістю обертатися, приєднані приводні педалі 13, 14. Усередині порожнистого циліндра 7 розміщені поршень 15 зі штоком 16, а на торцях закріплені кришки 17, 18 з осьовими отворами для проходження штока 16. Циліндр 7 з поршнем 15 і кришкою 17 утворюють порожнину "а", а з кришкою 18 - порожнину "b", які сполучені між собою розміщеними через 120° трьома каналами 19, 20, 21 з установленими в них регулювальними дроселями 22, 23, 24. Шток 16 шарнірно з'єднаний з одним кінцем шатуна 25, протилежний кінець якого - з кривошипом 8. При повністю відкритих дроселях 22, 23, 24 опір переміщення поршня 15 і відповідно навантаження мінімальні, а при закритих дроселях - максимальні. В порожнинах "а", "b" циліндра 7 робочим тілом може використовуватися атмосферне з навколишнього середовища повітря, або рідина, причому із збільшенням в'язкості останньої опір переміщення поршня 15, при незмінній настройці дроселів, зростає. Працює тренажер наступним чином. Для роботи тренажера передусім одним або, для рівномірного розподілу всіма дроселями 22, 23, 24 настроюють опір перетікання робочого тіла із порожнини "а" в порожнину "b", який би при переміщенні поршня 15 забезпечував необхідне навантаження на КШМ 5 і на приводні педалі 13, 14. Від дії правої ноги на педаль 13, важіль 11, разом з віссю 9, повертається проти руху годинникової стрілки і через шатун 25 переміщує шток 16 і поршень 15 ліворуч, створюючи 1 UA 77152 U 5 10 15 20 у порожнині "а" надлишковий тиск, який каналами 19, 20, 21 відповідно через дроселі 22, 23, 24 буде передаватися у порожнину "b". Створюваний дроселями опір гальмуватиме переміщення поршня 15 і далі, через шток 16, кривошип 8 і важіль 11, буде передаватися на приводну педаль 13, забезпечуючи для правої ноги певне навантаження. Після проходження кривошипом 8 лівої мертвої точки в роботу вступає приводна педаль 14, від якої важіль 12 з віссю 10 діючи через кривошип 8, шатун 25 і шток 16 переміщатиме поршень 15 праворуч, створюючи при цьому надлишковий тиск робочого тіла в порожнині "b", який каналами 19, 20, 21 через дроселі 22, 23, 24 буде передаватися у порожнину "а". Гальмування переміщення поршня 15, спричинене опорами дроселів, буде через шток 16, кривошип 8 і важіль 12, передаватися на приводну педаль 14, забезпечуючи уже для лівої ноги певне навантаження. Далі цикли повторюються. Величина та інтенсивність навантаження, а також тривалість роботи тренажера визначаються реабілітаційними і профілактичними режимами. Застосування запропонованого тренажера дасть можливість: - не покидаючи робочого місця виконувати різні за величиною навантаження реабілітаційні і профілактичні вправи, за рахунок чого зекономити час і підвищити продуктивність праці; - запобігти профзахворюванням і тим самим зменшити витрату коштів на лікування і тимчасову втрату працездатності; - прискорювати лікувальний і реабілітаційний процеси; - створити певні зручності і підвищити працездатність; - не впливати на екологію та охорону праці в зоні робочого місця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Тренажер для сидячої роботи, що містить стілець, який відрізняється тим, що до нього додатково приєднані рама, перетворювач обертового руху у зворотно-поступальний і навантажувач організму, причому перетворювач виконаний у вигляді кривошипно-шатунного механізму, кривошип якого шарнірно з'єднаний з рамою двома осями, з якими зв'язані одними кінцями діаметрально розміщені важелі з шарнірно приєднаними до їх протилежних кінців приводними педалями, а навантажувач - у вигляді з'єднаного з рамою порожнистого циліндра з розміщеними усередині поршнем і штоком, а на торцях закріпленими кришками з осьовими отворами для проходження штока, з утворенням двох штокових порожнин, сполучених між собою принаймні одним каналом через регульований дросель, при цьому один кінець штока шарнірно з'єднаний з одним кінцем шатуна, протилежний кінець якого - з кривошипом. 2 UA 77152 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
