Система відеоспостереження

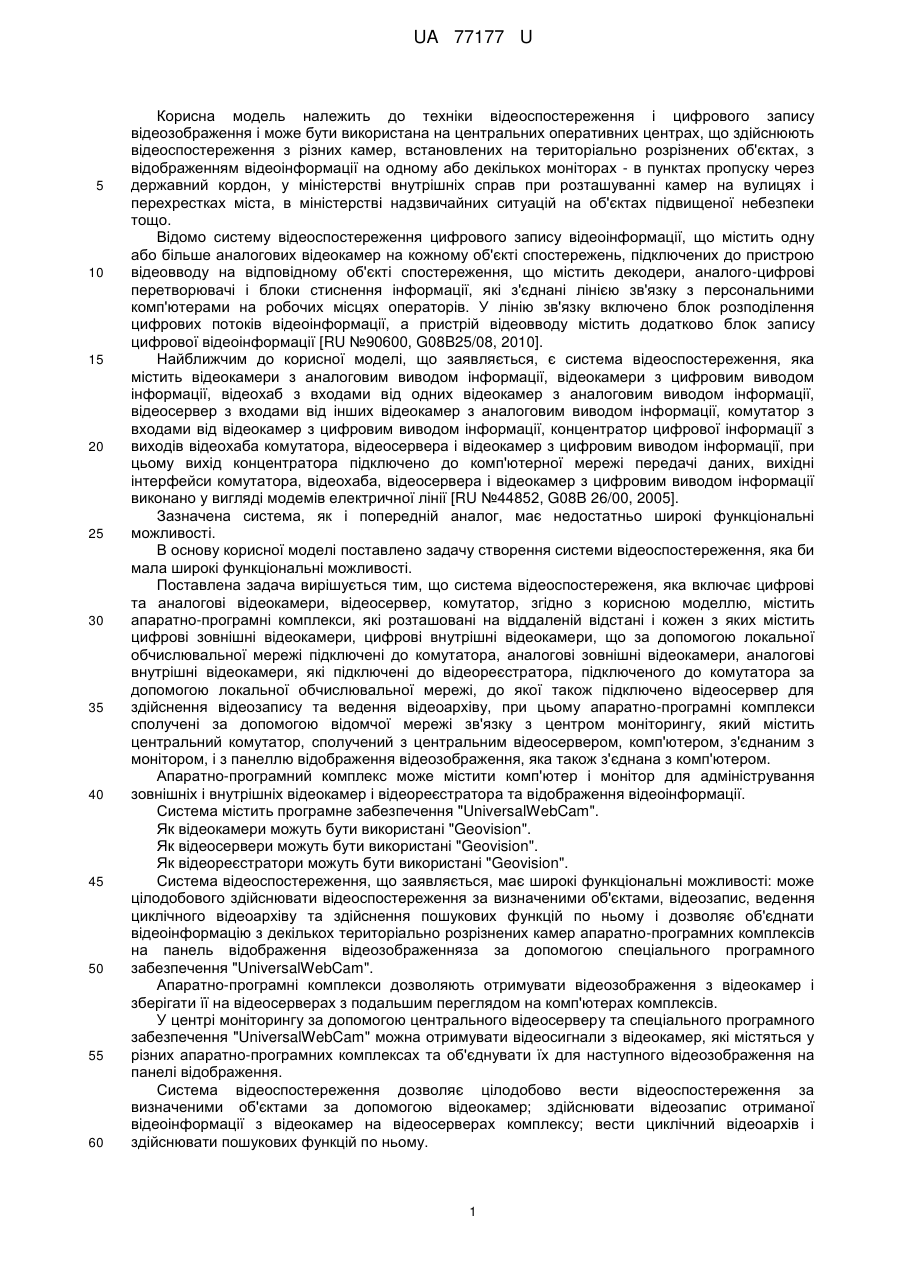

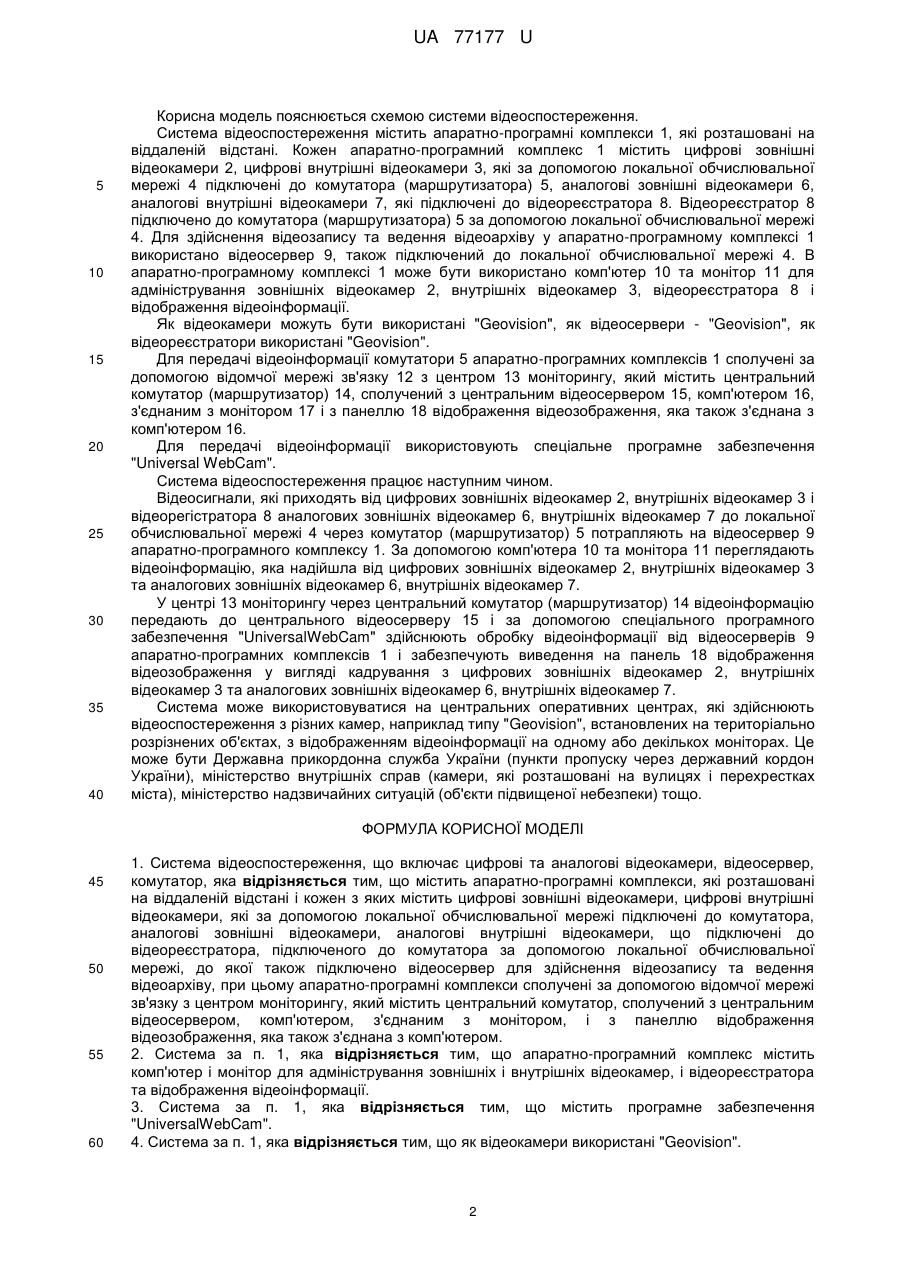

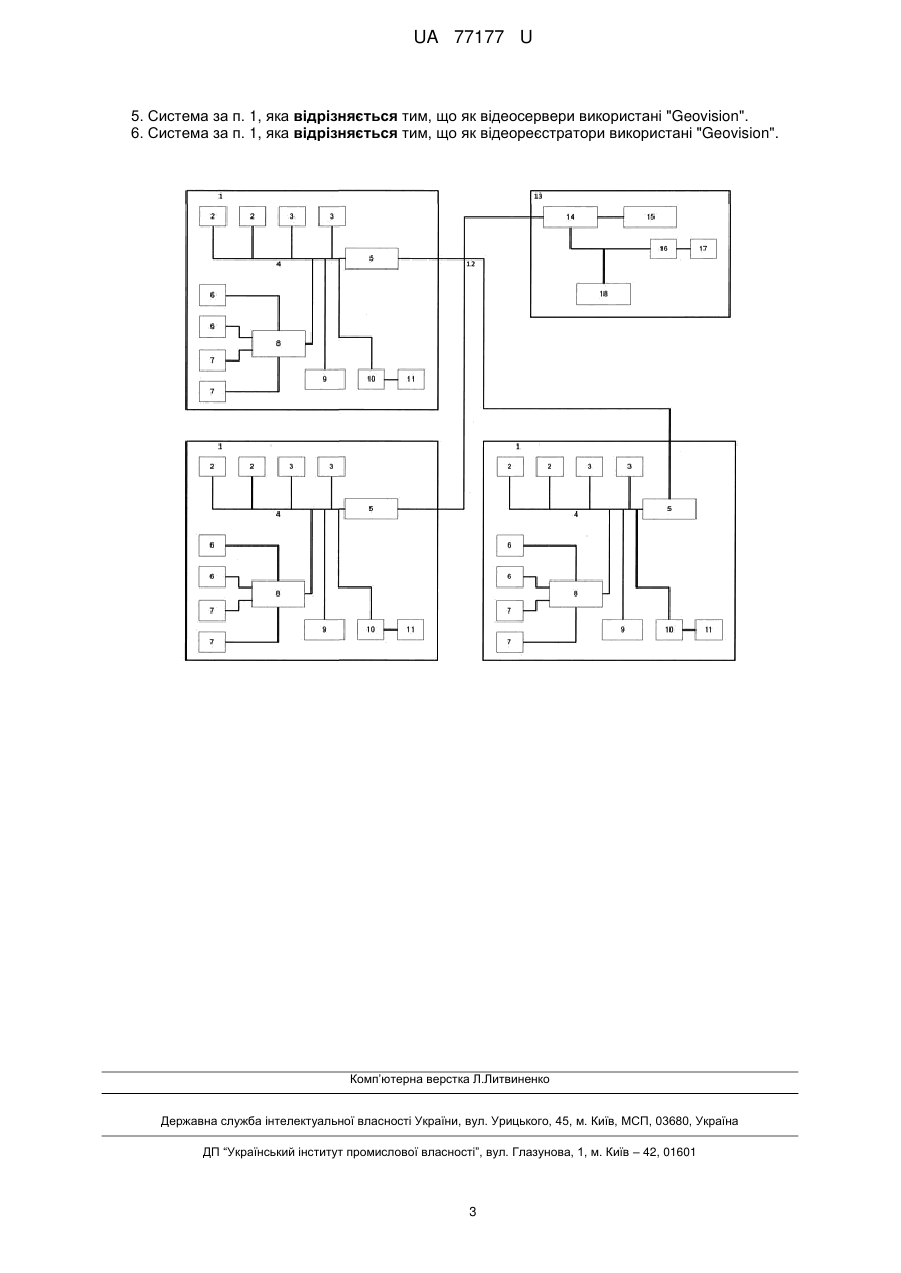

Реферат: Cистема відеоспостереження включає цифрові та аналогові відеокамери, відеосервер, комутатор. Додатково система містить апаратно-програмні комплекси, які розташовані на віддаленій відстані і кожен з яких містить цифрові зовнішні відеокамери, цифрові внутрішні відеокамери, які за допомогою локальної обчислювальної мережі підключені до комутатора, аналогові зовнішні відеокамери, аналогові внутрішні відеокамери, що підключені до відеореєстратора, підключеного до комутатора за допомогою локальної обчислювальної мережі, до якої також підключено відеосервер для здійснення відеозапису та ведення відеоархіву. При цьому апаратно-програмні комплекси сполучені за допомогою відомчої мережі зв'язку з центром моніторингу, який містить центральний комутатор, сполучений з центральним відеосервером, комп'ютером, з'єднаним з монітором, і з панеллю відображення відеозображення, яка також з'єднана з комп'ютером. UA 77177 U (54) СИСТЕМА ВІДЕОСПОСТЕРЕЖЕННЯ UA 77177 U UA 77177 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки відеоспостереження і цифрового запису відеозображення і може бути використана на центральних оперативних центрах, що здійснюють відеоспостереження з різних камер, встановлених на територіально розрізнених об'єктах, з відображенням відеоінформації на одному або декількох моніторах - в пунктах пропуску через державний кордон, у міністерстві внутрішніх справ при розташуванні камер на вулицях і перехрестках міста, в міністерстві надзвичайних ситуацій на об'єктах підвищеної небезпеки тощо. Відомо систему відеоспостереження цифрового запису відеоінформації, що містить одну або більше аналогових відеокамер на кожному об'єкті спостережень, підключених до пристрою відеовводу на відповідному об'єкті спостереження, що містить декодери, аналого-цифрові перетворювачі і блоки стиснення інформації, які з'єднані лінією зв'язку з персональними комп'ютерами на робочих місцях операторів. У лінію зв'язку включено блок розподілення цифрових потоків відеоінформації, а пристрій відеовводу містить додатково блок запису цифрової відеоінформації [RU №90600, G08B25/08, 2010]. Найближчим до корисної моделі, що заявляється, є система відеоспостереження, яка містить відеокамери з аналоговим виводом інформації, відеокамери з цифровим виводом інформації, відеохаб з входами від одних відеокамер з аналоговим виводом інформації, відеосервер з входами від інших відеокамер з аналоговим виводом інформації, комутатор з входами від відеокамер з цифровим виводом інформації, концентратор цифрової інформації з виходів відеохаба комутатора, відеосервера і відеокамер з цифровим виводом інформації, при цьому вихід концентратора підключено до комп'ютерної мережі передачі даних, вихідні інтерфейси комутатора, відеохаба, відеосервера і відеокамер з цифровим виводом інформації виконано у вигляді модемів електричної лінії [RU №44852, G08B 26/00, 2005]. Зазначена система, як і попередній аналог, має недостатньо широкі функціональні можливості. В основу корисної моделі поставлено задачу створення системи відеоспостереження, яка би мала широкі функціональні можливості. Поставлена задача вирішується тим, що система відеоспостереженя, яка включає цифрові та аналогові відеокамери, відеосервер, комутатор, згідно з корисною моделлю, містить апаратно-програмні комплекси, які розташовані на віддаленій відстані і кожен з яких містить цифрові зовнішні відеокамери, цифрові внутрішні відеокамери, що за допомогою локальної обчислювальної мережі підключені до комутатора, аналогові зовнішні відеокамери, аналогові внутрішні відеокамери, які підключені до відеореєстратора, підключеного до комутатора за допомогою локальної обчислювальної мережі, до якої також підключено відеосервер для здійснення відеозапису та ведення відеоархіву, при цьому апаратно-програмні комплекси сполучені за допомогою відомчої мережі зв'язку з центром моніторингу, який містить центральний комутатор, сполучений з центральним відеосервером, комп'ютером, з'єднаним з монітором, і з панеллю відображення відеозображення, яка також з'єднана з комп'ютером. Апаратно-програмний комплекс може містити комп'ютер і монітор для адміністрування зовнішніх і внутрішніх відеокамер і відеореєстратора та відображення відеоінформації. Система містить програмне забезпечення "UniversalWebCam". Як відеокамери можуть бути використані "Geovision". Як відеосервери можуть бути використані "Geovision". Як відеореєстратори можуть бути використані "Geovision". Система відеоспостереження, що заявляється, має широкі функціональні можливості: може цілодобового здійснювати відеоспостереження за визначеними об'єктами, відеозапис, ведення циклічного відеоархіву та здійснення пошукових функцій по ньому і дозволяє об'єднати відеоінформацію з декількох територіально розрізнених камер апаратно-програмних комплексів на панель відображення відеозображенняза за допомогою спеціального програмного забезпечення "UniversalWebCam". Апаратно-програмні комплекси дозволяють отримувати відеозображення з відеокамер і зберігати її на відеосерверах з подальшим переглядом на комп'ютерах комплексів. У центрі моніторингу за допомогою центрального відеосерверу та спеціального програмного забезпечення "UniversalWebCam" можна отримувати відеосигнали з відеокамер, які містяться у різних апаратно-програмних комплексах та об'єднувати їх для наступного відеозображення на панелі відображення. Система відеоспостереження дозволяє цілодобово вести відеоспостереження за визначеними об'єктами за допомогою відеокамер; здійснювати відеозапис отриманої відеоінформації з відеокамер на відеосерверах комплексу; вести циклічний відеоархів і здійснювати пошукових функцій по ньому. 1 UA 77177 U 5 10 15 20 25 30 35 40 Корисна модель пояснюється схемою системи відеоспостереження. Система відеоспостереження містить апаратно-програмні комплекси 1, які розташовані на віддаленій відстані. Кожен апаратно-програмний комплекс 1 містить цифрові зовнішні відеокамери 2, цифрові внутрішні відеокамери 3, які за допомогою локальної обчислювальної мережі 4 підключені до комутатора (маршрутизатора) 5, аналогові зовнішні відеокамери 6, аналогові внутрішні відеокамери 7, які підключені до відеореєстратора 8. Відеореєстратор 8 підключено до комутатора (маршрутизатора) 5 за допомогою локальної обчислювальної мережі 4. Для здійснення відеозапису та ведення відеоархіву у апаратно-програмному комплексі 1 використано відеосервер 9, також підключений до локальної обчислювальної мережі 4. В апаратно-програмному комплексі 1 може бути використано комп'ютер 10 та монітор 11 для адміністрування зовнішніх відеокамер 2, внутрішніх відеокамер 3, відеореєстратора 8 і відображення відеоінформації. Як відеокамери можуть бути використані "Geovision", як відеосервери - "Geovision", як відеореєстратори використані "Geovision". Для передачі відеоінформації комутатори 5 апаратно-програмних комплексів 1 сполучені за допомогою відомчої мережі зв'язку 12 з центром 13 моніторингу, який містить центральний комутатор (маршрутизатор) 14, сполучений з центральним відеосервером 15, комп'ютером 16, з'єднаним з монітором 17 і з панеллю 18 відображення відеозображення, яка також з'єднана з комп'ютером 16. Для передачі відеоінформації використовують спеціальне програмне забезпечення "Universal WebCam". Система відеоспостереження працює наступним чином. Відеосигнали, які приходять від цифрових зовнішніх відеокамер 2, внутрішніх відеокамер 3 і відеорегістратора 8 аналогових зовнішніх відеокамер 6, внутрішніх відеокамер 7 до локальної обчислювальної мережі 4 через комутатор (маршрутизатор) 5 потрапляють на відеосервер 9 апаратно-програмного комплексу 1. За допомогою комп'ютера 10 та монітора 11 переглядають відеоінформацію, яка надійшла від цифрових зовнішніх відеокамер 2, внутрішніх відеокамер 3 та аналогових зовнішніх відеокамер 6, внутрішніх відеокамер 7. У центрі 13 моніторингу через центральний комутатор (маршрутизатор) 14 відеоінформацію передають до центрального відеосерверу 15 і за допомогою спеціального програмного забезпечення "UniversalWebCam" здійснюють обробку відеоінформації від відеосерверів 9 апаратно-програмних комплексів 1 і забезпечують виведення на панель 18 відображення відеозображення у вигляді кадрування з цифрових зовнішніх відеокамер 2, внутрішніх відеокамер 3 та аналогових зовнішніх відеокамер 6, внутрішніх відеокамер 7. Система може використовуватися на центральних оперативних центрах, які здійснюють відеоспостереження з різних камер, наприклад типу "Geovision", встановлених на територіально розрізнених об'єктах, з відображенням відеоінформації на одному або декількох моніторах. Це може бути Державна прикордонна служба України (пункти пропуску через державний кордон України), міністерство внутрішніх справ (камери, які розташовані на вулицях і перехрестках міста), міністерство надзвичайних ситуацій (об'єкти підвищеної небезпеки) тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Система відеоспостереження, що включає цифрові та аналогові відеокамери, відеосервер, комутатор, яка відрізняється тим, що містить апаратно-програмні комплекси, які розташовані на віддаленій відстані і кожен з яких містить цифрові зовнішні відеокамери, цифрові внутрішні відеокамери, які за допомогою локальної обчислювальної мережі підключені до комутатора, аналогові зовнішні відеокамери, аналогові внутрішні відеокамери, що підключені до відеореєстратора, підключеного до комутатора за допомогою локальної обчислювальної мережі, до якої також підключено відеосервер для здійснення відеозапису та ведення відеоархіву, при цьому апаратно-програмні комплекси сполучені за допомогою відомчої мережі зв'язку з центром моніторингу, який містить центральний комутатор, сполучений з центральним відеосервером, комп'ютером, з'єднаним з монітором, і з панеллю відображення відеозображення, яка також з'єднана з комп'ютером. 2. Система за п. 1, яка відрізняється тим, що апаратно-програмний комплекс містить комп'ютер і монітор для адміністрування зовнішніх і внутрішніх відеокамер, і відеореєстратора та відображення відеоінформації. 3. Система за п. 1, яка відрізняється тим, що містить програмне забезпечення "UniversalWebCam". 4. Система за п. 1, яка відрізняється тим, що як відеокамери використані "Geovision". 2 UA 77177 U 5. Система за п. 1, яка відрізняється тим, що як відеосервери використані "Geovision". 6. Система за п. 1, яка відрізняється тим, що як відеореєстратори використані "Geovision". Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
