Система контролю та відеоспостереження

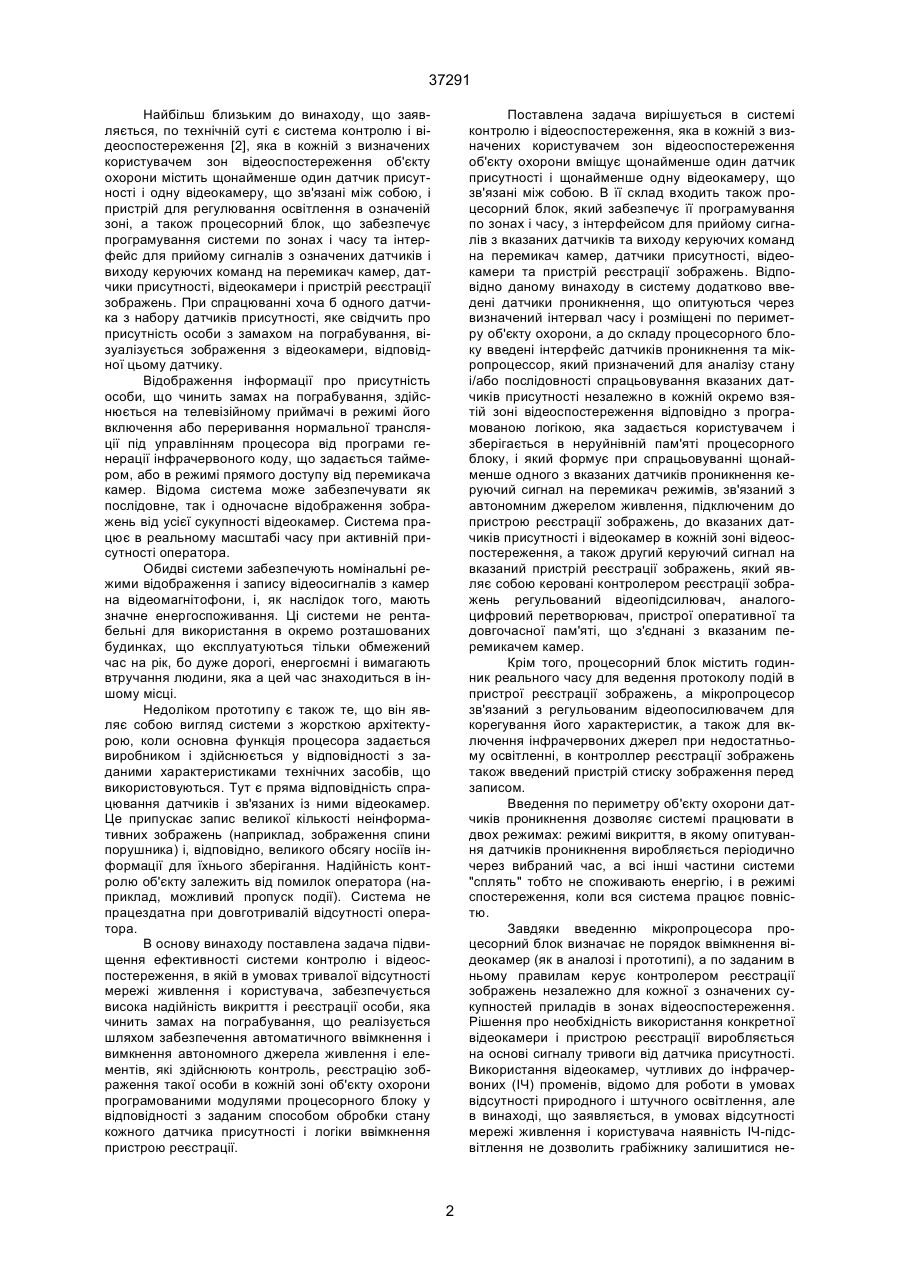

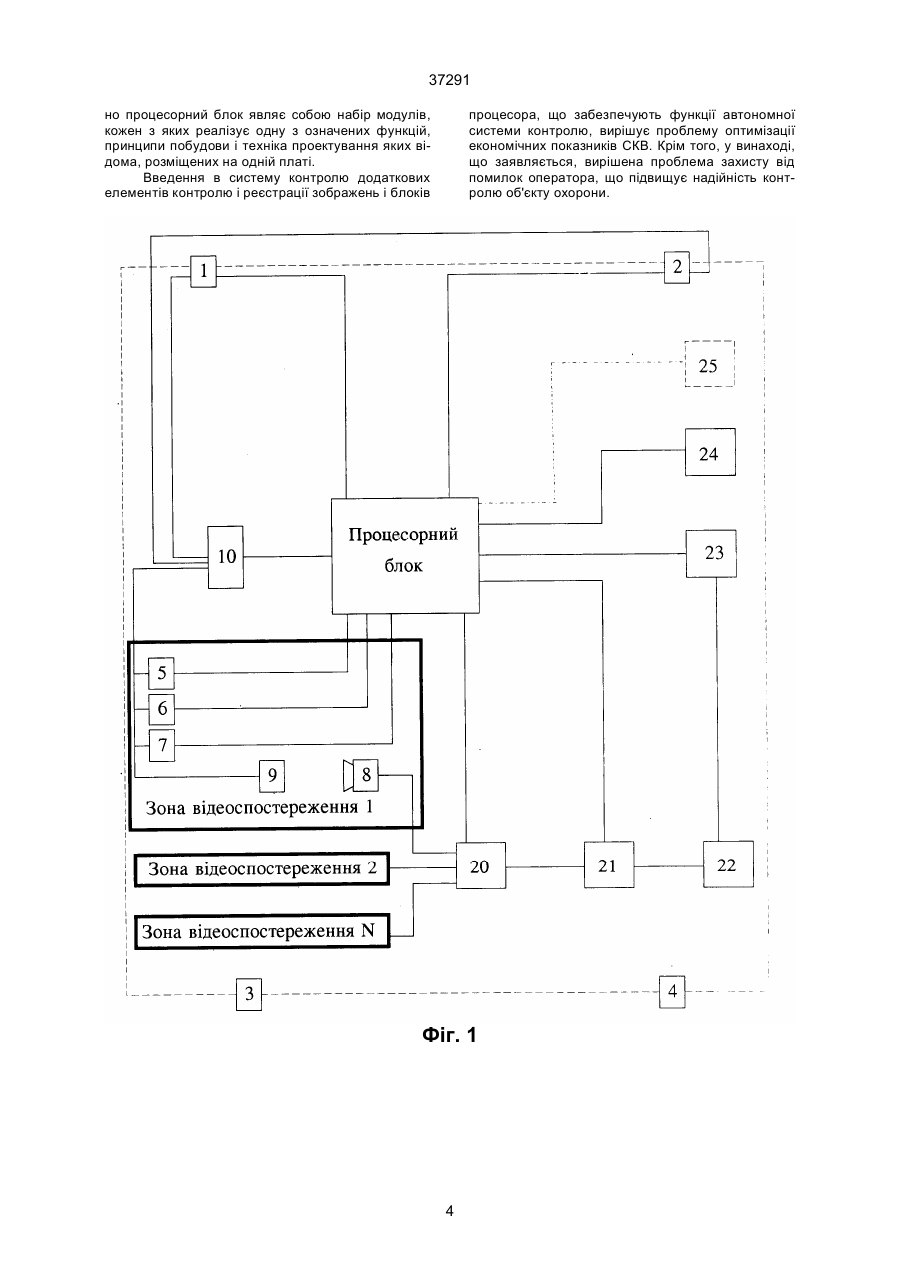

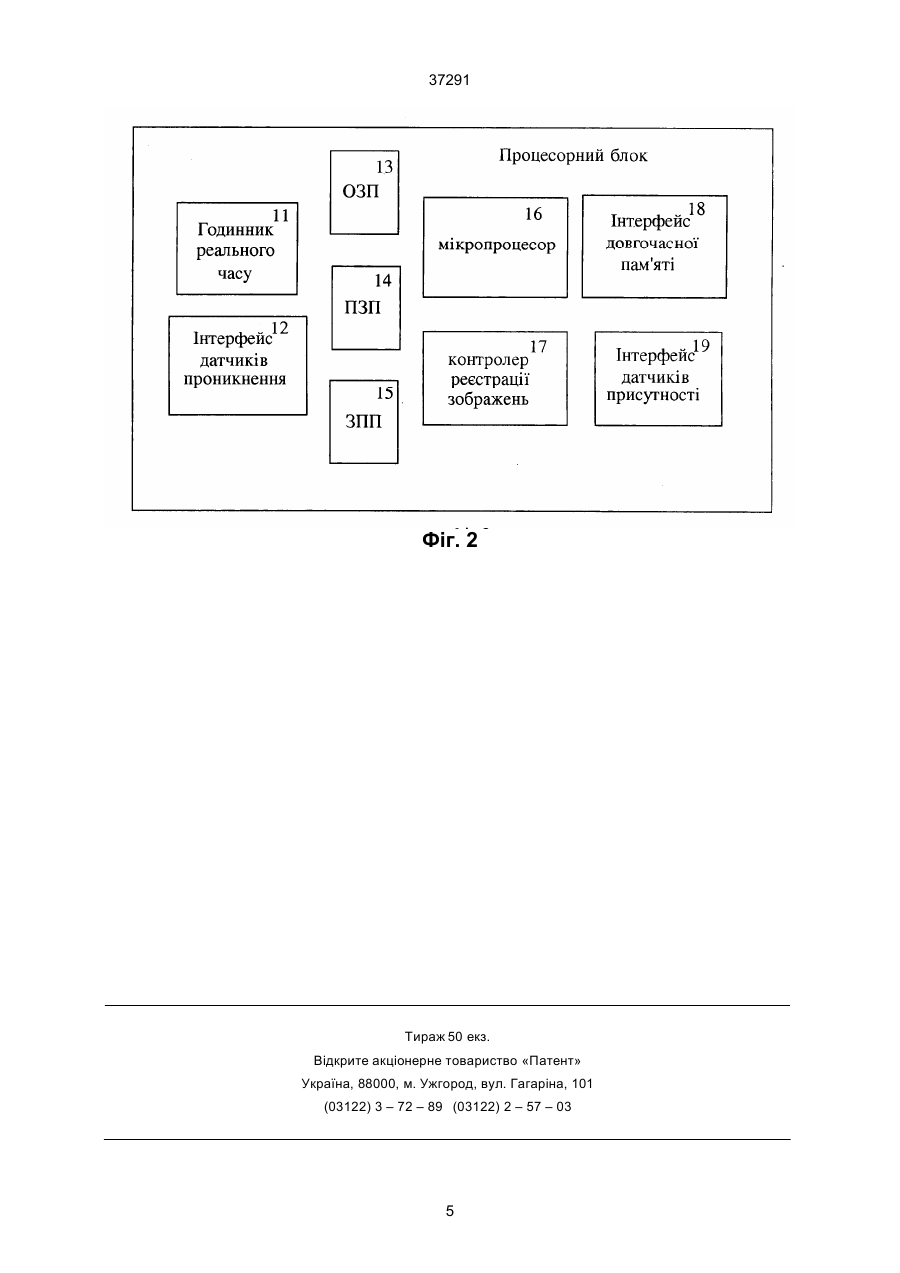

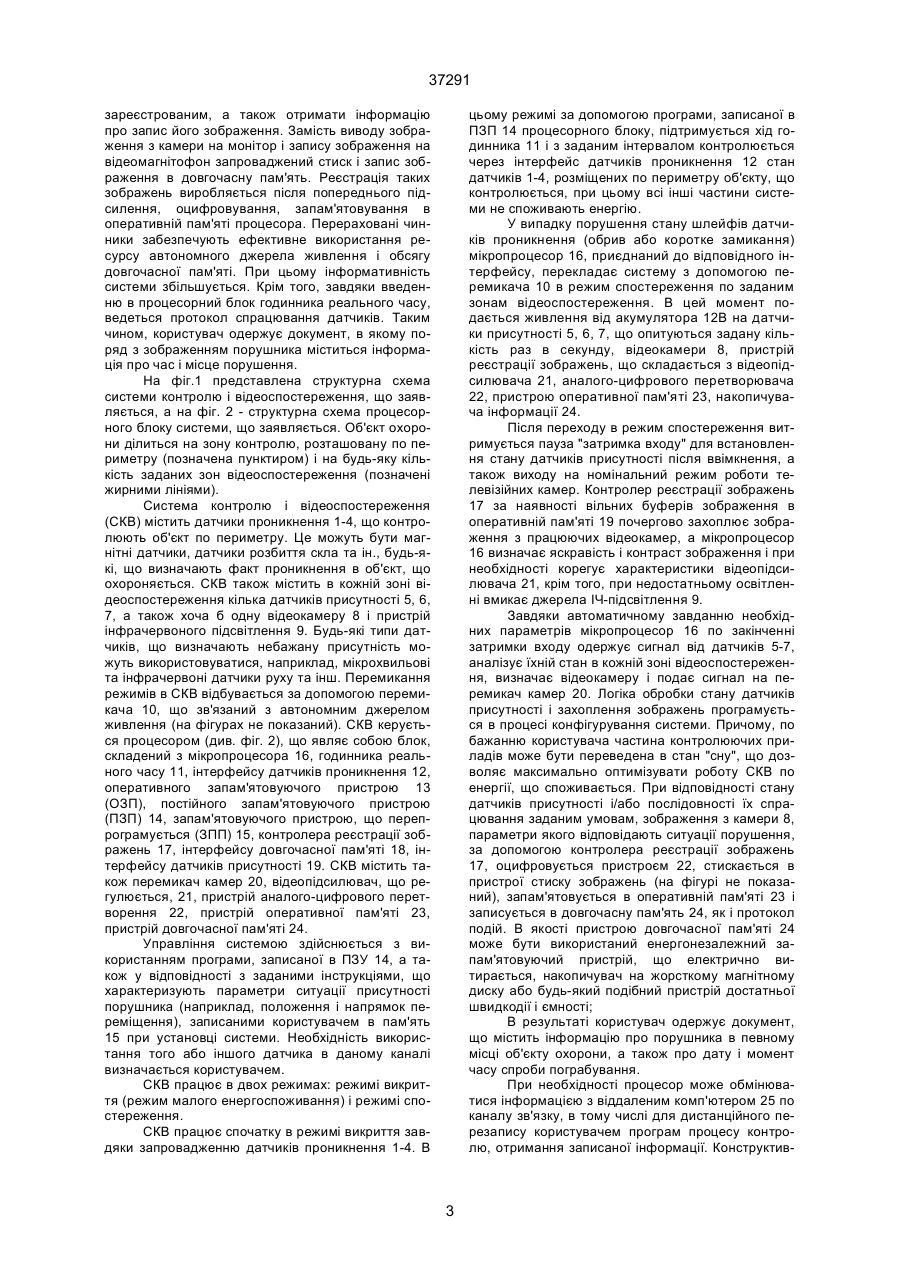

1. Система контролю та відеоспостереження, яка в кожній з визначених користувачем зон відеоспостереження об'єкта охорони містить щонайменше один датчик присутності і щонайменше одну відеокамеру, що зв'язані між собою, а також процесорний блок, який забезпечує її програмування по зонах і часу, з інтерфейсом для прийому сигналів з вказаних датчиків та виходу керуючих команд на перемикач камер, датчики присутності, відеокамери та пристрій реєстрації зображень, яка відрізняється тим, що в систему додатково введені датчики проникнення, що опитуються через визначений інтервал часу і розміщені по периметру об'єкта охорони, а до складу процесорного блока введені інтерфейс датчиків проникнення та мікропроцесор, який призначений для аналізу стану і/або послідовності спрацьовування вказаних датчиків присутності незалежно в кожній окремо взятій зоні відеоспостереження відповідно C2 (54) СИСТЕМА КОНТРОЛЮ ТА ВIДЕОСПОСТЕРЕЖЕННЯ 37291 Найбільш близьким до винаходу, що заявляється, по технічній суті є система контролю і відеоспостереження [2], яка в кожній з визначених користувачем зон відеоспостереження об'єкту охорони містить щонайменше один датчик присутності і одну відеокамеру, що зв'язані між собою, і пристрій для регулювання освітлення в означеній зоні, а також процесорний блок, що забезпечує програмування системи по зонах і часу та інтерфейс для прийому сигналів з означених датчиків і виходу керуючих команд на перемикач камер, датчики присутності, відеокамери і пристрій реєстрації зображень. При спрацюванні хоча б одного датчика з набору датчиків присутності, яке свідчить про присутність особи з замахом на пограбування, візуалізується зображення з відеокамери, відповідної цьому датчику. Відображення інформації про присутність особи, що чинить замах на пограбування, здійснюється на телевізійному приймачі в режимі його включення або переривання нормальної трансляції під управлінням процесора від програми генерації інфрачервоного коду, що задається таймером, або в режимі прямого доступу від перемикача камер. Відома система може забезпечувати як послідовне, так і одночасне відображення зображень від усієї сукупності відеокамер. Система працює в реальному масштабі часу при активній присутності оператора. Обидві системи забезпечують номінальні режими відображення і запису відеосигналів з камер на відеомагнітофони, і, як наслідок того, мають значне енергоспоживання. Ці системи не рентабельні для використання в окремо розташованих будинках, що експлуатуються тільки обмежений час на рік, бо дуже дорогі, енергоємні і вимагають втручання людини, яка а цей час знаходиться в іншому місці. Недоліком прототипу є також те, що він являє собою вигляд системи з жорсткою архітектурою, коли основна функція процесора задається виробником і здійснюється у відповідності з заданими характеристиками технічних засобів, що використовуються. Тут є пряма відповідність спрацювання датчиків і зв'язаних із ними відеокамер. Це припускає запис великої кількості неінформативних зображень (наприклад, зображення спини порушника) і, відповідно, великого обсягу носіїв інформації для їхнього зберігання. Надійність контролю об'єкту залежить від помилок оператора (наприклад, можливий пропуск події). Система не працездатна при довготривалій відсутності оператора. В основу винаходу поставлена задача підвищення ефективності системи контролю і відеоспостереження, в якій в умовах тривалої відсутності мережі живлення і користувача, забезпечується висока надійність викриття і реєстрації особи, яка чинить замах на пограбування, що реалізується шляхом забезпечення автоматичного ввімкнення і вимкнення автономного джерела живлення і елементів, які здійснюють контроль, реєстрацію зображення такої особи в кожній зоні об'єкту охорони програмованими модулями процесорного блоку у відповідності з заданим способом обробки стану кожного датчика присутності і логіки ввімкнення пристрою реєстрації. Поставлена задача вирішується в системі контролю і відеоспостереження, яка в кожній з визначених користувачем зон відеоспостереження об'єкту охорони вміщує щонайменше один датчик присутності і щонайменше одну відеокамеру, що зв'язані між собою. В її склад входить також процесорний блок, який забезпечує її програмування по зонах і часу, з інтерфейсом для прийому сигналів з вказаних датчиків та виходу керуючих команд на перемикач камер, датчики присутності, відеокамери та пристрій реєстрації зображень. Відповідноданому винаходу в систему додатково введені датчики проникнення, що опитуються через визначений інтервал часу і розміщені по периметру об'єкту охорони, а до складу процесорного блоку введені інтерфейс датчиків проникнення та мікропроцессор, який призначений для аналізу стану і/або послідовності спрацьовування вказаних датчиків присутності незалежно в кожній окремо взятій зоні відеоспостереження відповідно з програмованою логікою, яка задається користувачем і зберігається в неруйнівній пам'яті процесорного блоку, і який формує при спрацьовуванні щонайменше одного з вказаних датчиків проникнення керуючий сигнал на перемикач режимів, зв'язаний з автономним джерелом живлення, підключеним до пристрою реєстрації зображень, до вказаних датчиків присутності і відеокамер в кожній зоні відеоспостереження, а також другий керуючий сигнал на вказаний пристрій реєстрації зображень, який являє собою керовані контролером реєстрації зображень регульований відеопідсилювач, аналогоцифровий перетворювач, пристрої оперативної та довгочасної пам'яті, що з'єднані з вказаним перемикачем камер. Крім того, процесорний блок містить годинник реального часу для ведення протоколу подій в пристрої реєстрації зображень, а мікропроцесор зв'язаний з регульованим відеопосилювачем для корегування його характеристик, а також для включення інфрачервоних джерел при недостатньому освітленні, в контроллер реєстрації зображень також введений пристрій стиску зображення перед записом. Введення по периметру об'єкту охорони датчиків проникнення дозволяє системі працювати в двох режимах: режимі викриття, в якому опитування датчиків проникнення виробляється періодично через вибраний час, а всі інші частини системи "сплять" тобто не споживають енергію, і в режимі спостереження, коли вся система працює повністю. Завдяки введенню мікропроцесора процесорний блок визначає не порядок ввімкнення відеокамер (як в аналозі і прототипі), а по заданим в ньому правилам керує контролером реєстрації зображень незалежно для кожної з означених сукупностей приладів в зонах відеоспостереження. Рішення про необхідність використання конкретної відеокамери і пристрою реєстрації виробляється на основі сигналу тривоги від датчика присутності. Використання відеокамер, чутливих до інфрачервоних (ІЧ) променів, відомо для роботи в умовах відсутності природного і штучного освітлення, але в винаході, що заявляється, в умовах відсутності мережі живлення і користувача наявність ІЧ-підсвітлення не дозволить грабіжнику залишитися не 2 37291 зареєстрованим, а також отримати інформацію про запис його зображення. Замість виводу зображення з камери на монітор і запису зображення на відеомагнітофон запроваджений стиск і запис зображення в довгочасну пам'ять. Реєстрація таких зображень виробляється після попереднього підсилення, оцифровування, запам'ятовування в оперативній пам'яті процесора. Перераховані чинники забезпечують ефективне використання ресурсу автономного джерела живлення і обсягу довгочасної пам'яті. При цьому інформативність системи збільшується. Крім того, завдяки введенню в процесорний блок годинника реального часу, ведеться протокол спрацювання датчиків. Таким чином, користувач одержує документ, в якому поряд з зображенням порушника міститься інформація про час і місце порушення. На фіг.1 представлена структурна схема системи контролю і відеоспостереження, що заявляється, а на фіг. 2 - структурна схема процесорного блоку системи, що заявляється. Об'єкт охорони ділиться на зону контролю, розташовану по периметру (позначена пунктиром) і на будь-яку кількість заданих зон відеоспостереження (позначені жирними лініями). Система контролю і відеоспостереження (СКВ) містить датчики проникнення 1-4, що контролюють об'єкт по периметру. Це можуть бути магнітні датчики, датчики розбиття скла та ін., будь-які, що визначають факт проникнення в об'єкт, що охороняється. СКВ також містить в кожній зоні відеоспостереження кілька датчиків присутності 5, 6, 7, а також хоча б одну відеокамеру 8 і пристрій інфрачервоного підсвітлення 9. Будь-які типи датчиків, що визначають небажану присутність можуть використовуватися, наприклад, мікрохвильові та інфрачервоні датчики руху та інш. Перемикання режимів в СКВ відбувається за допомогою перемикача 10, що зв'язаний з автономним джерелом живлення (на фігурах не показаний). СКВ керується процесором (див. фіг. 2), що являє собою блок, складений з мікропроцесора 16, годинника реального часу 11, інтерфейсу датчиків проникнення 12, оперативного запам'ятовуючого пристрою 13 (ОЗП), постійного запам'ятовуючого пристрою (ПЗП) 14, запам'ятовуючого пристрою, що перепрограмується (ЗПП) 15, контролера реєстрації зображень 17, інтерфейсу довгочасної пам'яті 18, інтерфейсу датчиків присутності 19. СКВ містить також перемикач камер 20, відеопідсилювач, що регулюється, 21, пристрій аналого-цифрового перетворення 22, пристрій оперативної пам'яті 23, пристрій довгочасної пам'яті 24. Управління системою здійснюється з використанням програми, записаної в ПЗУ 14, а також у відповідності з заданими інструкціями, що характеризують параметри ситуації присутності порушника (наприклад, положення і напрямок переміщення), записаними користувачем в пам'ять 15 при установці системи. Необхідність використання того або іншого датчика в даному каналі визначається користувачем. СКВ працює в двох режимах: режимі викриття (режим малого енергоспоживання) і режимі спостереження. СКВ працює спочатку в режимі викриття завдяки запровадженню датчиків проникнення 1-4. В цьому режимі за допомогою програми, записаної в ПЗП 14 процесорного блоку, підтримується хід годинника 11 і з заданим інтервалом контролюється через інтерфейс датчиків проникнення 12 стан датчиків 1-4, розміщених по периметру об'єкту, що контролюється, при цьому всі інші частини системи не споживають енергію. У випадку порушення стану шлейфів датчиків проникнення (обрив або коротке замикання) мікропроцесор 16, приєднаний до відповідного інтерфейсу, перекладає систему з допомогою перемикача 10 в режим спостереження по заданим зонам відеоспостереження. В цей момент подається живлення від акумулятора 12В на датчики присутності 5, 6, 7, що опитуються задану кількість раз в секунду, відеокамери 8, пристрій реєстрації зображень, що складається з відеопідсилювача 21, аналого-цифрового перетворювача 22, пристрою оперативної пам'яті 23, накопичувача інформації 24. Після переходу в режим спостереження витримується пауза "затримка входу" для встановлення стану датчиків присутності після ввімкнення, а також виходу на номінальний режим роботи телевізійних камер. Контролер реєстрації зображень 17 за наявності вільних буферів зображення в оперативній пам'яті 19 почергово захоплює зображення з працюючих відеокамер, а мікропроцесор 16 визначає яскравість і контраст зображення і при необхідності корегує характеристики відеопідсилювача 21, крім того, при недостатньому освітленні вмикає джерела ІЧ-підсвітлення 9. Завдяки автоматичному завданню необхідних параметрів мікропроцесор 16 по закінченні затримки входу одержує сигнал від датчиків 5-7, аналізує їхній стан в кожній зоні відеоспостереження, визначає відеокамеру і подає сигнал на перемикач камер 20. Логіка обробки стану датчиків присутності і захоплення зображень програмується в процесі конфігурування системи. Причому, по бажанню користувача частина контролюючих приладів може бути переведена в стан "сну", що дозволяє максимально оптимізувати роботу СКВ по енергії, що споживається. При відповідності стану датчиків присутності і/або послідовності їх спрацювання заданим умовам, зображення з камери 8, параметри якого відповідають ситуації порушення, за допомогою контролера реєстрації зображень 17, оцифровується пристроєм 22, стискається в пристрої стиску зображень (на фігурі не показаний), запам'ятовується в оперативній пам'яті 23 і записується в довгочасну пам'ять 24, як і протокол подій. В якості пристрою довгочасної пам'яті 24 може бути використаний енергонезалежний запам'ятовуючий пристрій, що електрично витирається, накопичувач на жорсткому магнітному диску або будь-який подібний пристрій достатньої швидкодії і ємності; В результаті користувач одержує документ, що містить інформацію про порушника в певному місці об'єкту охорони, а також про дату і момент часу спроби пограбування. При необхідності процесор може обмінюватися інформацією з віддаленим комп'ютером 25 по каналу зв'язку, в тому числі для дистанційного перезапису користувачем програм процесу контролю, отримання записаної інформації. Конструктив 3 37291 но процесорний блок являє собою набір модулів, кожен з яких реалізує одну з означених функцій, принципи побудови і техніка проектування яких відома, розміщених на одній платі. Введення в систему контролю додаткових елементів контролю і реєстрації зображень і блоків процесора, що забезпечують функції автономної системи контролю, вирішує проблему оптимізації економічних показників СКВ. Крім того, у винаході, що заявляється, вирішена проблема захисту від помилок оператора, що підвищує надійність контролю об'єкту охорони. Фіг. 1 4 37291 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 5
