Пристрій для з’єднання труб

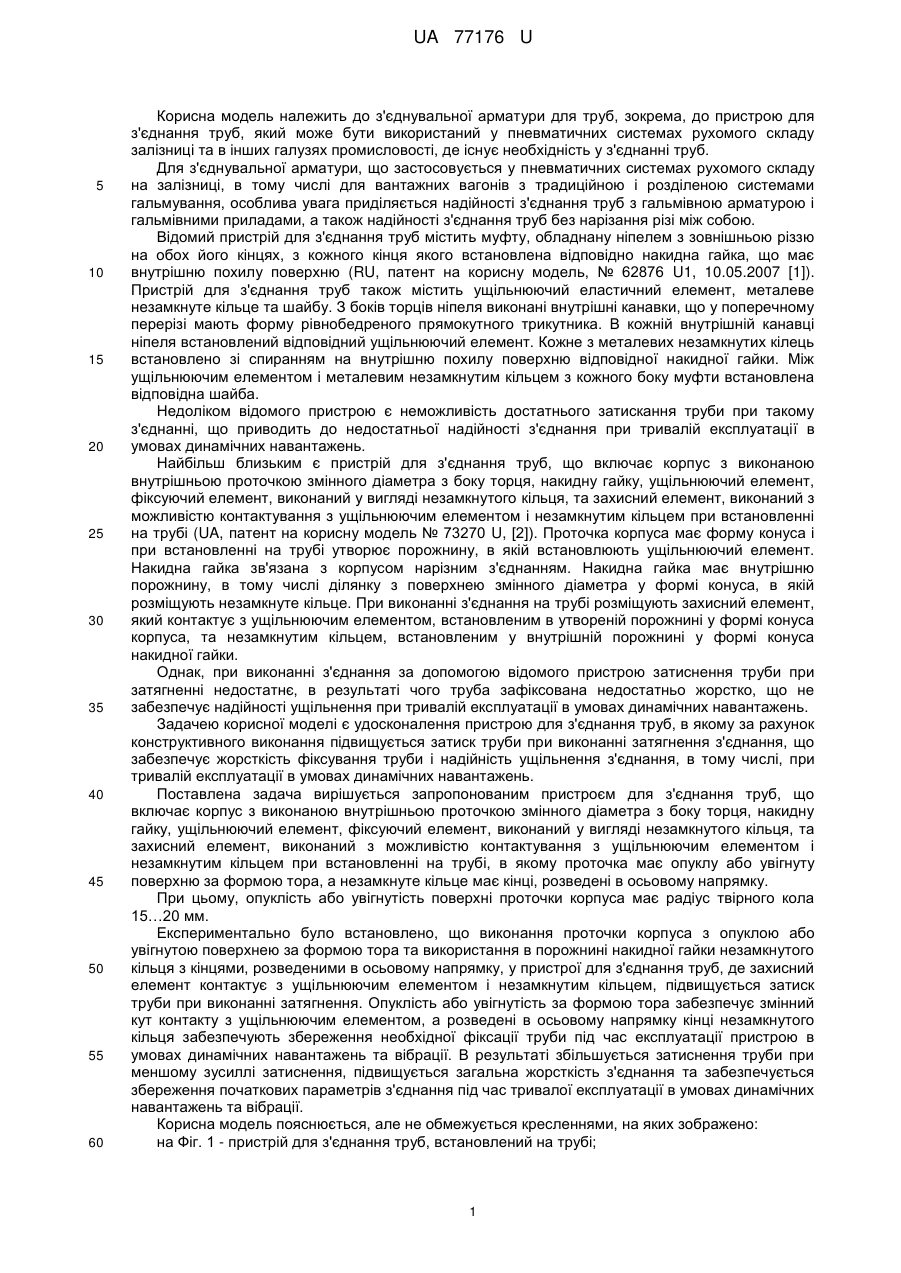

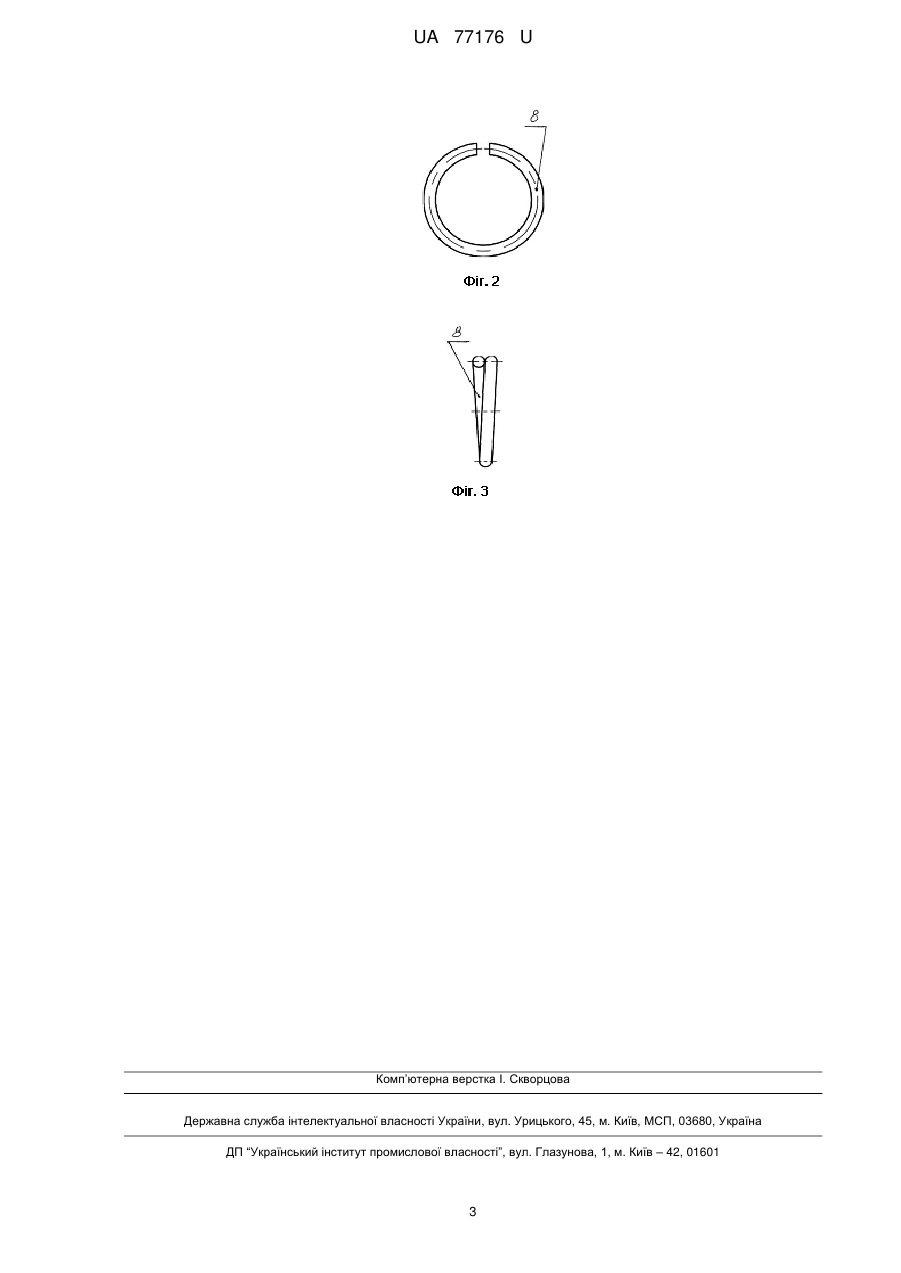

Реферат: Пристрій для з'єднання труб включає корпус з виконаною внутрішньою проточкою змінного діаметра з боку торця, накидну гайку, ущільнюючий елемент, фіксуючий елемент, виконаний у вигляді незамкнутого кільця, та захисний елемент, виконаний з можливістю контактування з ущільнюючим елементом і незамкнутим кільцем при встановленні на трубі. Проточка має опуклу або увігнуту поверхню за формою тора. Незамкнуте кільце має кінці, розведені в осьовому напрямку. UA 77176 U (54) ПРИСТРІЙ ДЛЯ З'ЄДНАННЯ ТРУБ UA 77176 U UA 77176 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до з'єднувальної арматури для труб, зокрема, до пристрою для з'єднання труб, який може бути використаний у пневматичних системах рухомого складу залізниці та в інших галузях промисловості, де існує необхідність у з'єднанні труб. Для з'єднувальної арматури, що застосовується у пневматичних системах рухомого складу на залізниці, в тому числі для вантажних вагонів з традиційною і розділеною системами гальмування, особлива увага приділяється надійності з'єднання труб з гальмівною арматурою і гальмівними приладами, а також надійності з'єднання труб без нарізання різі між собою. Відомий пристрій для з'єднання труб містить муфту, обладнану ніпелем з зовнішньою різзю на обох його кінцях, з кожного кінця якого встановлена відповідно накидна гайка, що має внутрішню похилу поверхню (RU, патент на корисну модель, № 62876 U1, 10.05.2007 [1]). Пристрій для з'єднання труб також містить ущільнюючий еластичний елемент, металеве незамкнуте кільце та шайбу. З боків торців ніпеля виконані внутрішні канавки, що у поперечному перерізі мають форму рівнобедреного прямокутного трикутника. В кожній внутрішній канавці ніпеля встановлений відповідний ущільнюючий елемент. Кожне з металевих незамкнутих кілець встановлено зі спиранням на внутрішню похилу поверхню відповідної накидної гайки. Між ущільнюючим елементом і металевим незамкнутим кільцем з кожного боку муфти встановлена відповідна шайба. Недоліком відомого пристрою є неможливість достатнього затискання труби при такому з'єднанні, що приводить до недостатньої надійності з'єднання при тривалій експлуатації в умовах динамічних навантажень. Найбільш близьким є пристрій для з'єднання труб, що включає корпус з виконаною внутрішньою проточкою змінного діаметра з боку торця, накидну гайку, ущільнюючий елемент, фіксуючий елемент, виконаний у вигляді незамкнутого кільця, та захисний елемент, виконаний з можливістю контактування з ущільнюючим елементом і незамкнутим кільцем при встановленні на трубі (UA, патент на корисну модель № 73270 U, [2]). Проточка корпуса має форму конуса і при встановленні на трубі утворює порожнину, в якій встановлюють ущільнюючий елемент. Накидна гайка зв'язана з корпусом нарізним з'єднанням. Накидна гайка має внутрішню порожнину, в тому числі ділянку з поверхнею змінного діаметра у формі конуса, в якій розміщують незамкнуте кільце. При виконанні з'єднання на трубі розміщують захисний елемент, який контактує з ущільнюючим елементом, встановленим в утвореній порожнині у формі конуса корпуса, та незамкнутим кільцем, встановленим у внутрішній порожнині у формі конуса накидної гайки. Однак, при виконанні з'єднання за допомогою відомого пристрою затиснення труби при затягненні недостатнє, в результаті чого труба зафіксована недостатньо жорстко, що не забезпечує надійності ущільнення при тривалій експлуатації в умовах динамічних навантажень. Задачею корисної моделі є удосконалення пристрою для з'єднання труб, в якому за рахунок конструктивного виконання підвищується затиск труби при виконанні затягнення з'єднання, що забезпечує жорсткість фіксування труби і надійність ущільнення з'єднання, в тому числі, при тривалій експлуатації в умовах динамічних навантажень. Поставлена задача вирішується запропонованим пристроєм для з'єднання труб, що включає корпус з виконаною внутрішньою проточкою змінного діаметра з боку торця, накидну гайку, ущільнюючий елемент, фіксуючий елемент, виконаний у вигляді незамкнутого кільця, та захисний елемент, виконаний з можливістю контактування з ущільнюючим елементом і незамкнутим кільцем при встановленні на трубі, в якому проточка має опуклу або увігнуту поверхню за формою тора, а незамкнуте кільце має кінці, розведені в осьовому напрямку. При цьому, опуклість або увігнутість поверхні проточки корпуса має радіус твірного кола 15…20 мм. Експериментально було встановлено, що виконання проточки корпуса з опуклою або увігнутою поверхнею за формою тора та використання в порожнині накидної гайки незамкнутого кільця з кінцями, розведеними в осьовому напрямку, у пристрої для з'єднання труб, де захисний елемент контактує з ущільнюючим елементом і незамкнутим кільцем, підвищується затиск труби при виконанні затягнення. Опуклість або увігнутість за формою тора забезпечує змінний кут контакту з ущільнюючим елементом, а розведені в осьовому напрямку кінці незамкнутого кільця забезпечують збереження необхідної фіксації труби під час експлуатації пристрою в умовах динамічних навантажень та вібрації. В результаті збільшується затиснення труби при меншому зусиллі затиснення, підвищується загальна жорсткість з'єднання та забезпечується збереження початкових параметрів з'єднання під час тривалої експлуатації в умовах динамічних навантажень та вібрації. Корисна модель пояснюється, але не обмежується кресленнями, на яких зображено: на Фіг. 1 - пристрій для з'єднання труб, встановлений на трубі; 1 UA 77176 U 5 10 15 20 25 на Фіг. 2 - незамкнуте кільце пристрою для з'єднання труб (вид спереду); на Фіг. 3 - вигляд збоку незамкнутого кільця, показаного на Фіг. 2. Пристрій для з'єднання труб містить корпус 1, що має зовнішню різь 2 та отвір 3 для розміщення труби 4. З боку торця корпуса 1 виконана внутрішня проточка 5, що має опуклу або увігнуту поверхню за формою тора. Радіус твірного кола опуклості або увігнутості поверхні проточки 5 корпуса 1 становить, як правило, 15…20 мм. Пристрій для з'єднання труб 4 містить також накидну гайку 6, ущільнюючий елемент 7, фіксуючий елемент, виконаний у вигляді незамкнутого кільця 8 з розведеними в осьовому напрямку кінцями, та захисний елемент 9. Накидна гайка 6 має внутрішню порожнину, в тому числі ділянку змінного діаметра у формі конуса - порожнину 10. Пристрій працює таким чином. На трубу 4 встановлюють накидну гайку 6, в порожнині 10 якої встановлене незамкнуте кільце 8 з розведеними в осьовому напрямку кінцями, а також на трубу 4 встановлюють захисний елемент 9 та ущільнюючий елемент 7. Потім трубу 4 з зазначеними елементами пристрою для з'єднання труб встановлюють у отвір 3 корпуса 1 і нагвинчують накидну гайку 6 на різь 2 корпуса 1. При цьому, поверхня накидної гайки 6, що утворює порожнину 10, через незамкнуте кільце 8 та захисний елемент 9 стискає ущільнюючий елемент 7 між опуклою або увігнутою поверхню проточки 5 та трубою 4, тим самим ущільнюючи з'єднання. Після стискання торців корпуса 1 та захисного елемента 9, при продовженні нагвинчуванні накидної гайки 6 незамкнуте кільце 8 переміщується відносно поверхні накидної гайки 6, що утворює порожнину 10, стискаючи та фіксуючи трубу 4 від можливого осьового переміщення відносно накидної гайки 6. Запропонований пристрій для з'єднання труб забезпечує підвищення затиснення труби при виконанні затягнення з'єднання, підвищення жорсткості фіксування труби і забезпечує надійність ущільнення з'єднання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Пристрій для з'єднання труб, що включає корпус з виконаною внутрішньою проточкою змінного діаметра з боку торця, накидну гайку, ущільнюючий елемент, фіксуючий елемент, виконаний у вигляді незамкнутого кільця, та захисний елемент, виконаний з можливістю контактування з ущільнюючим елементом і незамкнутим кільцем при встановленні на трубі, який відрізняється тим, що проточка має опуклу або увігнуту поверхню за формою тора, а незамкнуте кільце має кінці, розведені в осьовому напрямку. 2. Пристрій за п. 1, який відрізняється тим, що опуклість або увігнутість поверхні проточки корпуса має радіус твірного кола 15…20 мм. 2 UA 77176 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
