Формула / Реферат

Комбінований ґрунтообробний посівний агрегат, який містить посівну та ґрунтообробну частину, яка має фрезерні робочі органи з вертикальною віссю обертання і вирівнювальний ущільнювальний коток, приєднану до начіпного пристрою трактора, а посівна частина за допомогою окремої паралелограмної зчіпки з’єднана з ґрунтообробною частиною агрегата, зчіпка має подвійні верхні та нижні поздовжні тяги, а також - перемички для з’єднання їх між собою, а також - окремий гідроциліндр для підняття посівної частини над ґрунтообробною частиною у транспортному положенні агрегата, який відрізняється тим, що нижні поздовжні тяги цієї зчіпки виконані з вигином вверх, причому верхні і нижні поздовжні тяги мають однакові подовження в бік з'єднання з посівною частиною.

Текст

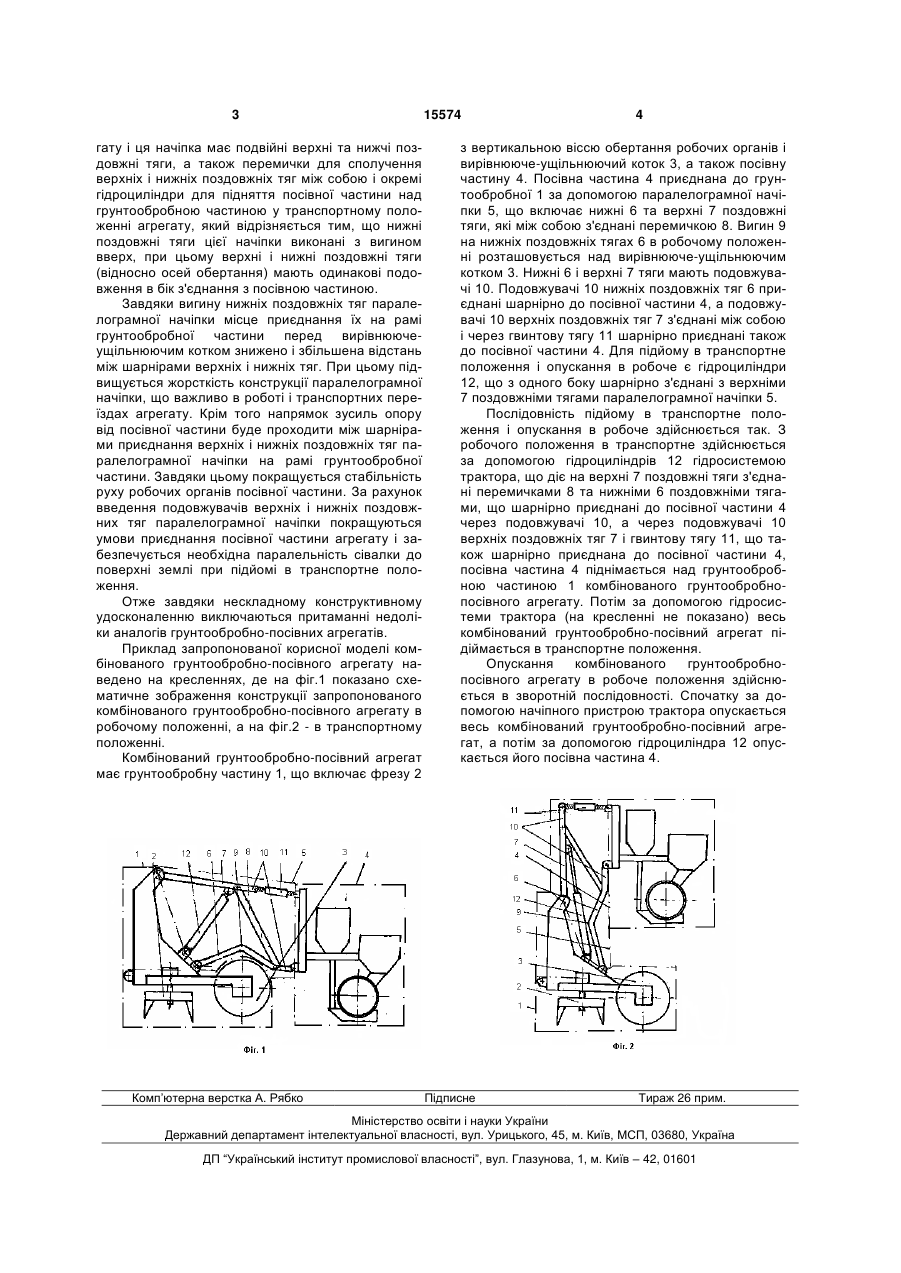

Комбінований ґрунтообробний посівний агрегат, який містить посівну та ґрунтообробну частину, яка має фрезерні робочі органи з вертикаль 3 гату і ця начіпка має подвійні верхні та нижчі поздовжні тяги, а також перемички для сполучення верхніх і нижніх поздовжніх тяг між собою і окремі гідроциліндри для підняття посівної частини над грунтообробною частиною у транспортному положенні агрегату, який відрізняється тим, що нижні поздовжні тяги цієї начіпки виконані з вигином вверх, при цьому верхні і нижні поздовжні тяги (відносно осей обертання) мають одинакові подовження в бік з'єднання з посівною частиною. Завдяки вигину нижніх поздовжніх тяг паралелограмної начіпки місце приєднання їх на рамі грунтообробної частини перед вирівнюючеущільнюючим котком знижено і збільшена відстань між шарнірами верхніх і нижніх тяг. При цьому підвищується жорсткість конструкції паралелограмної начіпки, що важливо в роботі і транспортних переїздах агрегату. Крім того напрямок зусиль опору від посівної частини буде проходити між шарнірами приєднання верхніх і нижніх поздовжніх тяг паралелограмної начіпки на рамі грунтообробної частини. Завдяки цьому покращується стабільність руху робочих органів посівної частини. За рахунок введення подовжувачів верхніх і нижніх поздовжних тяг паралелограмної начіпки покращуються умови приєднання посівної частини агрегату і забезпечується необхідна паралельність сівалки до поверхні землі при підйомі в транспортне положення. Отже завдяки нескладному конструктивному удосконаленню виключаються притаманні недоліки аналогів грунтообробно-посівних агрегатів. Приклад запропонованої корисної моделі комбінованого грунтообробно-посівного агрегату наведено на кресленнях, де на фіг.1 показано схематичне зображення конструкції запропонованого комбінованого грунтообробно-посівного агрегату в робочому положенні, а на фіг.2 - в транспортному положенні. Комбінований грунтообробно-посівний агрегат має грунтообробну частину 1, що включає фрезу 2 Комп’ютерна верстка А. Рябко 15574 4 з вертикальною віссю обертання робочих органів і вирівнююче-ущільнюючий коток 3, а також посівну частину 4. Посівна частина 4 приєднана до грунтообробної 1 за допомогою паралелограмної начіпки 5, що включає нижні 6 та верхні 7 поздовжні тяги, які між собою з'єднані перемичкою 8. Вигин 9 на нижніх поздовжніх тягах 6 в робочому положенні розташовується над вирівнююче-ущільнюючим котком 3. Нижні 6 і верхні 7 тяги мають подовжувачі 10. Подовжувачі 10 нижніх поздовжніх тяг 6 приєднані шарнірно до посівної частини 4, а подовжувачі 10 верхніх поздовжніх тяг 7 з'єднані між собою і через гвинтову тягу 11 шарнірно приєднані також до посівної частини 4. Для підйому в транспортне положення і опускання в робоче є гідроциліндри 12, що з одного боку шарнірно з'єднані з верхніми 7 поздовжніми тягами паралелограмної начіпки 5. Послідовність підйому в транспортне положення і опускання в робоче здійснюється так. З робочого положення в транспортне здійснюється за допомогою гідроциліндрів 12 гідросистемою трактора, що діє на верхні 7 поздовжні тяги з'єднані перемичками 8 та нижніми 6 поздовжніми тягами, що шарнірно приєднані до посівної частини 4 через подовжувачі 10, а через подовжувачі 10 верхніх поздовжніх тяг 7 і гвинтову тягу 11, що також шарнірно приєднана до посівної частини 4, посівна частина 4 піднімається над грунтообробною частиною 1 комбінованого грунтообробнопосівного агрегату. Потім за допомогою гідросистеми трактора (на кресленні не показано) весь комбінований грунтообробно-посівний агрегат підіймається в транспортне положення. Опускання комбінованого грунтообробнопосівного агрегату в робоче положення здійснюється в зворотній послідовності. Спочатку за допомогою начіпного пристрою трактора опускається весь комбінований грунтообробно-посівний агрегат, а потім за допомогою гідроциліндра 12 опускається його посівна частина 4. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Combined soilcultivation seeding unit

Автори англійською

Bilotkach Mykhailo Petrovych, Boichenko Serhii Fedorovych, Zyrianov Volodymyr Oleksiiovych, Shkvyra Andrii Stepanovych, Romanenko Mykhailo Pylypovych

Назва патенту російською

Комбинированный почвообрабатывающий посевной агрегат

Автори російською

Билоткач Михаил Петрович, Бойченко Сергей Федорович, Зырянов Владимир Алексеевич, Шквыра Андрей Степанович, Романенко Михаил Филиппович

МПК / Мітки

МПК: A01B 49/00

Мітки: комбінований, грунтообробний, агрегат, посівний
