Ґрунтообробно-посівний агрегат

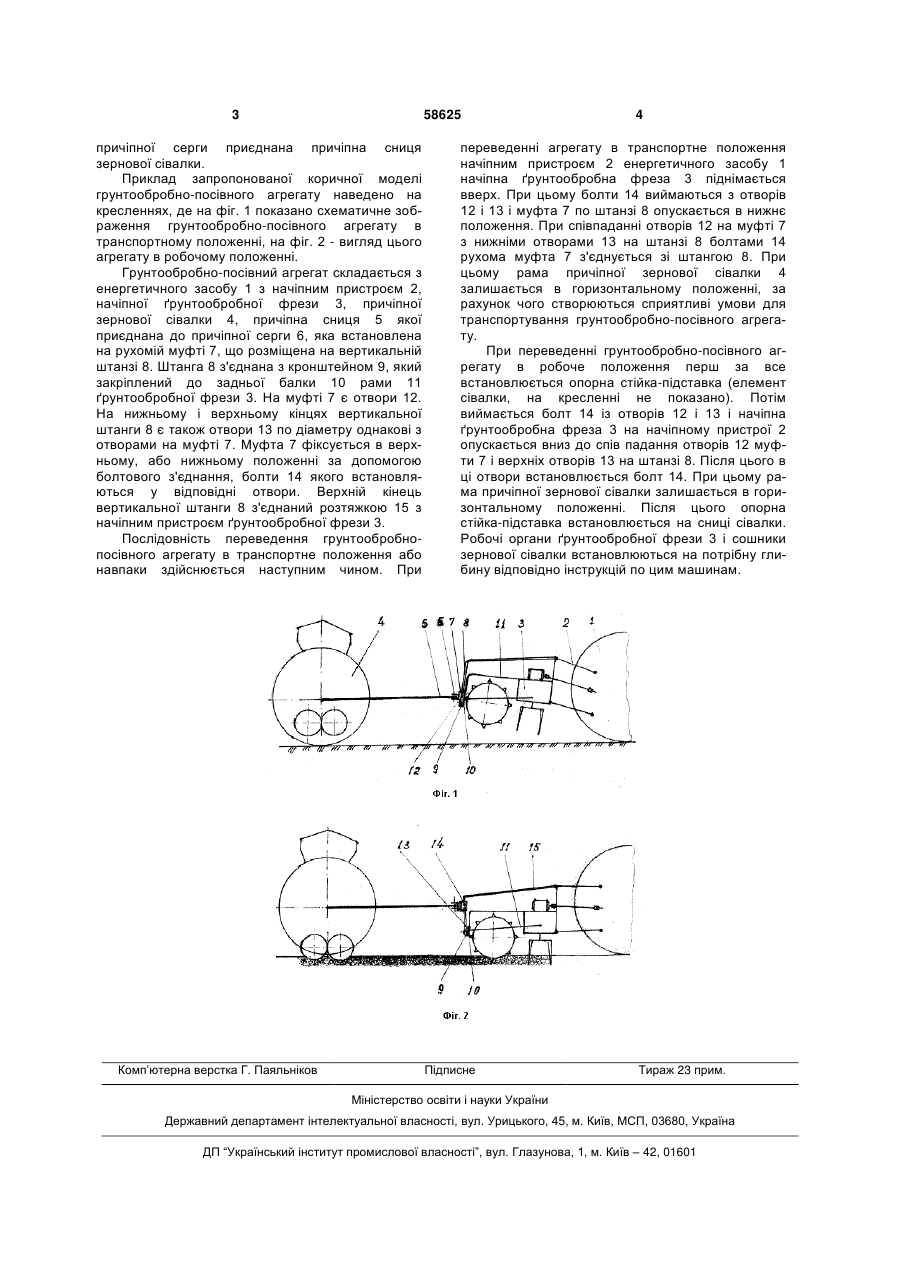

Ґрунтообробно-посівний агрегат, що включає енергетичний засіб з начіпним пристроєм, начіпну ґрунтообробну фрезу, причіпну зернову сівалку, причіпна сниця якої приєднана до причіпного при 3 58625 причіпної серги приєднана причіпна сниця зернової сівалки. Приклад запропонованої коричної моделі грунтообробно-посівного агрегату наведено на кресленнях, де на фіг. 1 показано схематичне зображення грунтообробно-посівного агрегату в транспортному положенні, на фіг. 2 - вигляд цього агрегату в робочому положенні. Грунтообробно-посівний агрегат складається з енергетичного засобу 1 з начіпним пристроєм 2, начіпної ґрунтообробної фрези 3, причіпної зернової сівалки 4, причіпна сниця 5 якої приєднана до причіпної серги 6, яка встановлена на рухомій муфті 7, що розміщена на вертикальній штанзі 8. Штанга 8 з'єднана з кронштейном 9, який закріплений до задньої балки 10 рами 11 ґрунтообробної фрези 3. На муфті 7 є отвори 12. На нижньому і верхньому кінцях вертикальної штанги 8 є також отвори 13 по діаметру однакові з отворами на муфті 7. Муфта 7 фіксується в верхньому, або нижньому положенні за допомогою болтового з'єднання, болти 14 якого встановляються у відповідні отвори. Верхній кінець вертикальної штанги 8 з'єднаний розтяжкою 15 з начіпним пристроєм ґрунтообробної фрези 3. Послідовність переведення грунтообробнопосівного агрегату в транспортне положення або навпаки здійснюється наступним чином. При Комп’ютерна верстка Г. Паяльніков 4 переведенні агрегату в транспортне положення начіпним пристроєм 2 енергетичного засобу 1 начіпна ґрунтообробна фреза 3 піднімається вверх. При цьому болти 14 виймаються з отворів 12 і 13 і муфта 7 по штанзі 8 опускається в нижнє положення. При співпаданні отворів 12 на муфті 7 з нижніми отворами 13 на штанзі 8 болтами 14 рухома муфта 7 з'єднується зі штангою 8. При цьому рама причіпної зернової сівалки 4 залишається в горизонтальному положенні, за рахунок чого створюються сприятливі умови для транспортування грунтообробно-посівного агрегату. При переведенні грунтообробно-посівного агрегату в робоче положення перш за все встановлюється опорна стійка-підставка (елемент сівалки, на кресленні не показано). Потім виймається болт 14 із отворів 12 і 13 і начіпна ґрунтообробна фреза 3 на начіпному пристрої 2 опускається вниз до спів падання отворів 12 муфти 7 і верхніх отворів 13 на штанзі 8. Після цього в ці отвори встановлюється болт 14. При цьому рама причіпної зернової сівалки залишається в горизонтальному положенні. Після цього опорна стійка-підставка встановлюється на сниці сівалки. Робочі органи ґрунтообробної фрези 3 і сошники зернової сівалки встановлюються на потрібну глибину відповідно інструкцій по цим машинам. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
