Степ-болт

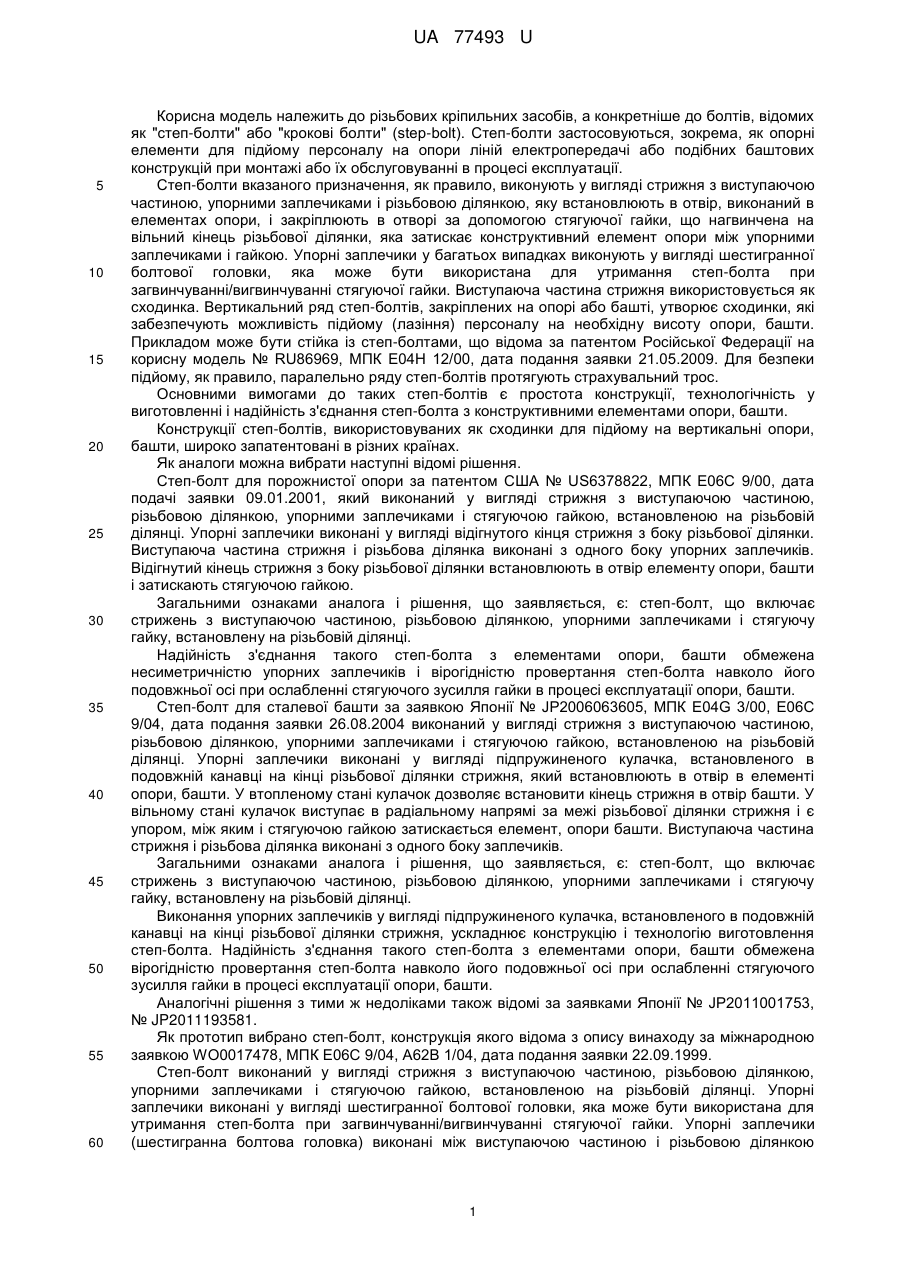

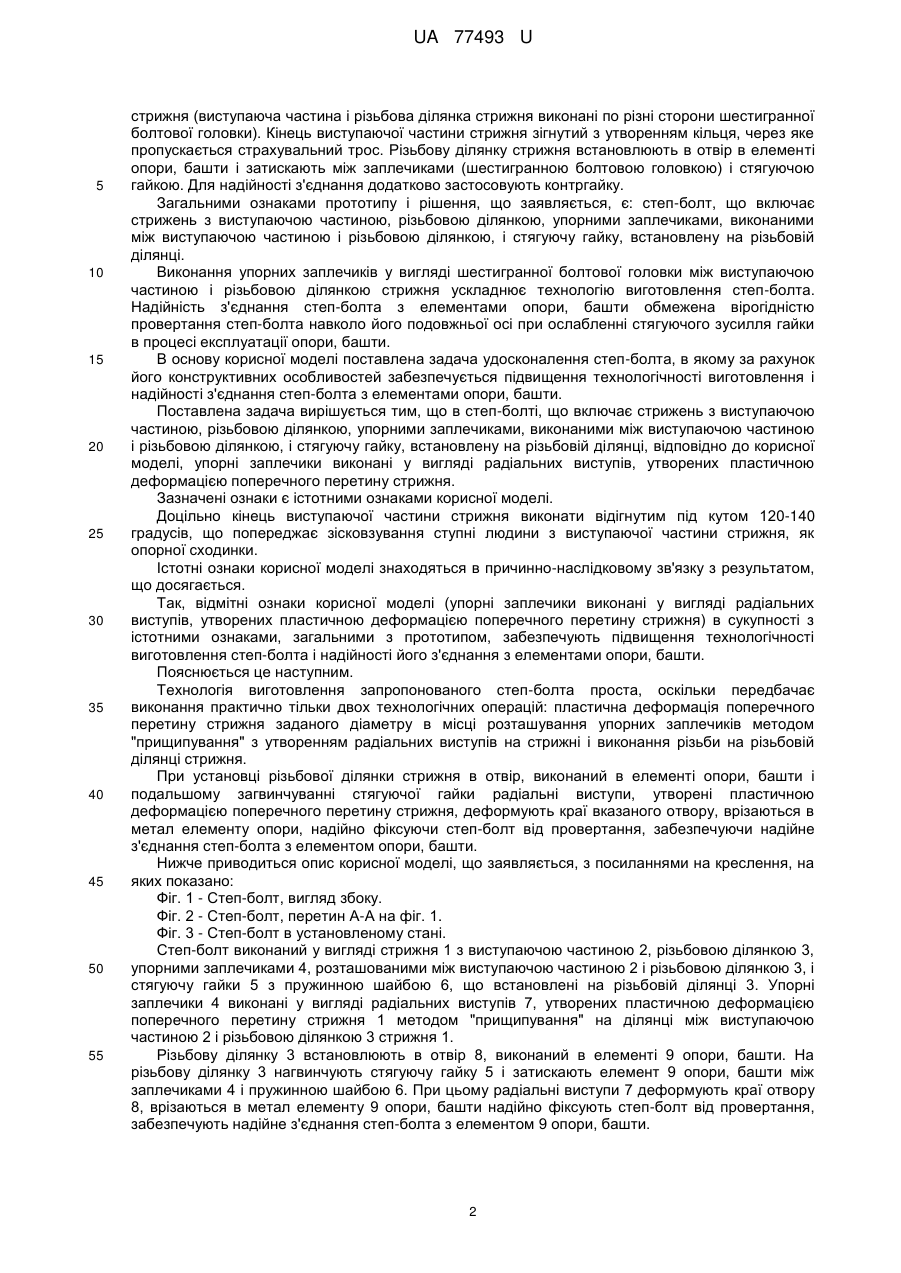

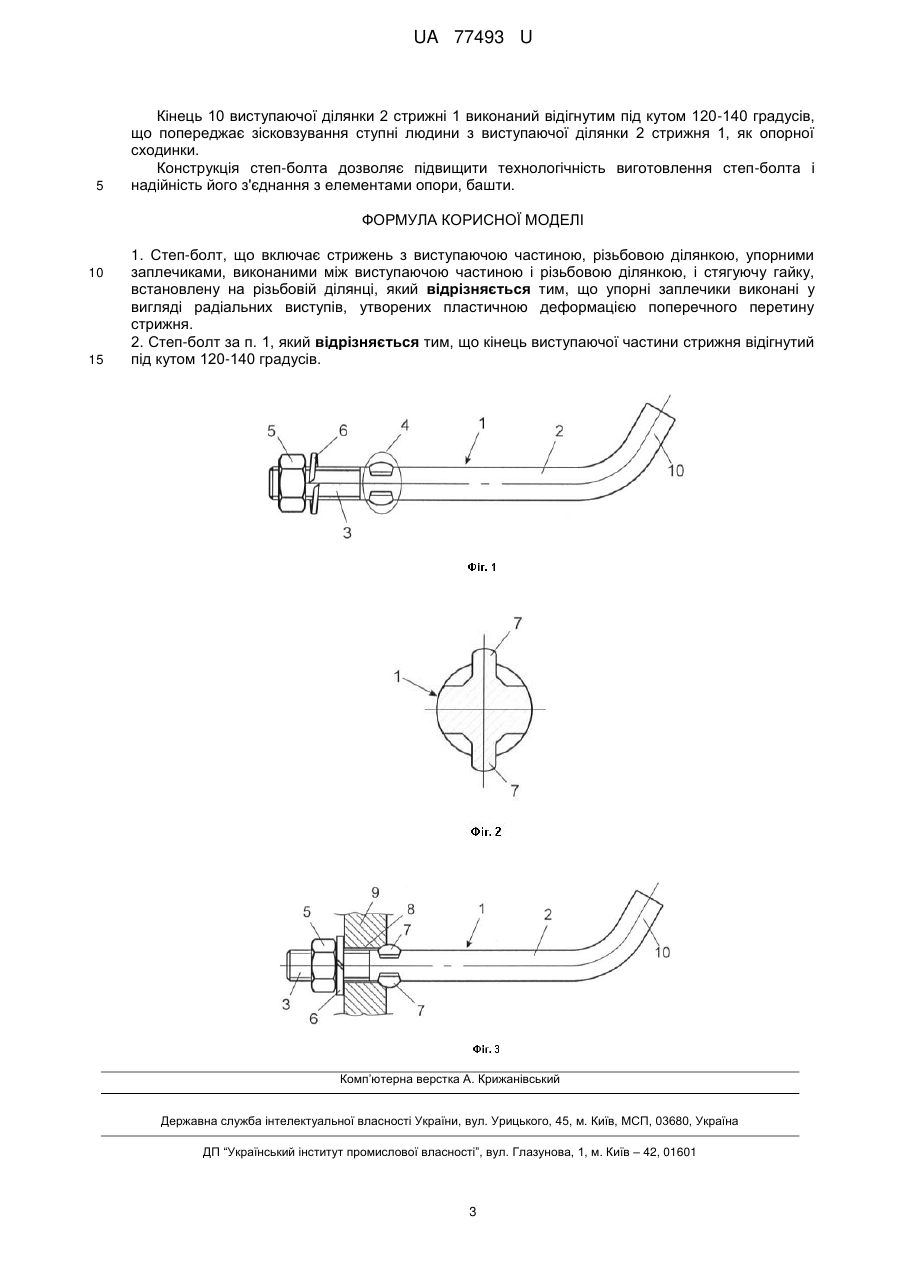

Реферат: Степ-болт включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками, виконаними між виступаючою частиною і різьбовою ділянкою, і стягуючу гайку, встановлену на різьбовій ділянці. Упорні заплечики виконані у вигляді радіальних виступів, утворених пластичною деформацією поперечного перетину стрижня. UA 77493 U (54) СТЕП-БОЛТ UA 77493 U UA 77493 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різьбових кріпильних засобів, а конкретніше до болтів, відомих як "степ-болти" або "крокові болти" (step-bolt). Степ-болти застосовуються, зокрема, як опорні елементи для підйому персоналу на опори ліній електропередачі або подібних баштових конструкцій при монтажі або їх обслуговуванні в процесі експлуатації. Степ-болти вказаного призначення, як правило, виконують у вигляді стрижня з виступаючою частиною, упорними заплечиками і різьбовою ділянкою, яку встановлюють в отвір, виконаний в елементах опори, і закріплюють в отворі за допомогою стягуючої гайки, що нагвинчена на вільний кінець різьбової ділянки, яка затискає конструктивний елемент опори між упорними заплечиками і гайкою. Упорні заплечики у багатьох випадках виконують у вигляді шестигранної болтової головки, яка може бути використана для утримання степ-болта при загвинчуванні/вигвинчуванні стягуючої гайки. Виступаюча частина стрижня використовується як сходинка. Вертикальний ряд степ-болтів, закріплених на опорі або башті, утворює сходинки, які забезпечують можливість підйому (лазіння) персоналу на необхідну висоту опори, башти. Прикладом може бути стійка із степ-болтами, що відома за патентом Російської Федерації на корисну модель № RU86969, МПК Е04Н 12/00, дата подання заявки 21.05.2009. Для безпеки підйому, як правило, паралельно ряду степ-болтів протягують страхувальний трос. Основними вимогами до таких степ-болтів є простота конструкції, технологічність у виготовленні і надійність з'єднання степ-болта з конструктивними елементами опори, башти. Конструкції степ-болтів, використовуваних як сходинки для підйому на вертикальні опори, башти, широко запатентовані в різних країнах. Як аналоги можна вибрати наступні відомі рішення. Степ-болт для порожнистої опори за патентом США № US6378822, МПК Е06С 9/00, дата подачі заявки 09.01.2001, який виконаний у вигляді стрижня з виступаючою частиною, різьбовою ділянкою, упорними заплечиками і стягуючою гайкою, встановленою на різьбовій ділянці. Упорні заплечики виконані у вигляді відігнутого кінця стрижня з боку різьбової ділянки. Виступаюча частина стрижня і різьбова ділянка виконані з одного боку упорних заплечиків. Відігнутий кінець стрижня з боку різьбової ділянки встановлюють в отвір елементу опори, башти і затискають стягуючою гайкою. Загальними ознаками аналога і рішення, що заявляється, є: степ-болт, що включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками і стягуючу гайку, встановлену на різьбовій ділянці. Надійність з'єднання такого степ-болта з елементами опори, башти обмежена несиметричністю упорних заплечиків і вірогідністю провертання степ-болта навколо його подовжньої осі при ослабленні стягуючого зусилля гайки в процесі експлуатації опори, башти. Степ-болт для сталевої башти за заявкою Японії № JP2006063605, МПК E04G 3/00, Е06С 9/04, дата подання заявки 26.08.2004 виконаний у вигляді стрижня з виступаючою частиною, різьбовою ділянкою, упорними заплечиками і стягуючою гайкою, встановленою на різьбовій ділянці. Упорні заплечики виконані у вигляді підпружиненого кулачка, встановленого в подовжній канавці на кінці різьбової ділянки стрижня, який встановлюють в отвір в елементі опори, башти. У втопленому стані кулачок дозволяє встановити кінець стрижня в отвір башти. У вільному стані кулачок виступає в радіальному напрямі за межі різьбової ділянки стрижня і є упором, між яким і стягуючою гайкою затискається елемент, опори башти. Виступаюча частина стрижня і різьбова ділянка виконані з одного боку заплечиків. Загальними ознаками аналога і рішення, що заявляється, є: степ-болт, що включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками і стягуючу гайку, встановлену на різьбовій ділянці. Виконання упорних заплечиків у вигляді підпружиненого кулачка, встановленого в подовжній канавці на кінці різьбової ділянки стрижня, ускладнює конструкцію і технологію виготовлення степ-болта. Надійність з'єднання такого степ-болта з елементами опори, башти обмежена вірогідністю провертання степ-болта навколо його подовжньої осі при ослабленні стягуючого зусилля гайки в процесі експлуатації опори, башти. Аналогічні рішення з тими ж недоліками також відомі за заявками Японії № JP2011001753, № JP2011193581. Як прототип вибрано степ-болт, конструкція якого відома з опису винаходу за міжнародною заявкою WO0017478, МПК Е06С 9/04, А62В 1/04, дата подання заявки 22.09.1999. Степ-болт виконаний у вигляді стрижня з виступаючою частиною, різьбовою ділянкою, упорними заплечиками і стягуючою гайкою, встановленою на різьбовій ділянці. Упорні заплечики виконані у вигляді шестигранної болтової головки, яка може бути використана для утримання степ-болта при загвинчуванні/вигвинчуванні стягуючої гайки. Упорні заплечики (шестигранна болтова головка) виконані між виступаючою частиною і різьбовою ділянкою 1 UA 77493 U 5 10 15 20 25 30 35 40 45 50 55 стрижня (виступаюча частина і різьбова ділянка стрижня виконані по різні сторони шестигранної болтової головки). Кінець виступаючої частини стрижня зігнутий з утворенням кільця, через яке пропускається страхувальний трос. Різьбову ділянку стрижня встановлюють в отвір в елементі опори, башти і затискають між заплечиками (шестигранною болтовою головкою) і стягуючою гайкою. Для надійності з'єднання додатково застосовують контргайку. Загальними ознаками прототипу і рішення, що заявляється, є: степ-болт, що включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками, виконаними між виступаючою частиною і різьбовою ділянкою, і стягуючу гайку, встановлену на різьбовій ділянці. Виконання упорних заплечиків у вигляді шестигранної болтової головки між виступаючою частиною і різьбовою ділянкою стрижня ускладнює технологію виготовлення степ-болта. Надійність з'єднання степ-болта з елементами опори, башти обмежена вірогідністю провертання степ-болта навколо його подовжньої осі при ослабленні стягуючого зусилля гайки в процесі експлуатації опори, башти. В основу корисної моделі поставлена задача удосконалення степ-болта, в якому за рахунок його конструктивних особливостей забезпечується підвищення технологічності виготовлення і надійності з'єднання степ-болта з елементами опори, башти. Поставлена задача вирішується тим, що в степ-болті, що включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками, виконаними між виступаючою частиною і різьбовою ділянкою, і стягуючу гайку, встановлену на різьбовій ділянці, відповідно до корисної моделі, упорні заплечики виконані у вигляді радіальних виступів, утворених пластичною деформацією поперечного перетину стрижня. Зазначені ознаки є істотними ознаками корисної моделі. Доцільно кінець виступаючої частини стрижня виконати відігнутим під кутом 120-140 градусів, що попереджає зісковзування ступні людини з виступаючої частини стрижня, як опорної сходинки. Істотні ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так, відмітні ознаки корисної моделі (упорні заплечики виконані у вигляді радіальних виступів, утворених пластичною деформацією поперечного перетину стрижня) в сукупності з істотними ознаками, загальними з прототипом, забезпечують підвищення технологічності виготовлення степ-болта і надійності його з'єднання з елементами опори, башти. Пояснюється це наступним. Технологія виготовлення запропонованого степ-болта проста, оскільки передбачає виконання практично тільки двох технологічних операцій: пластична деформація поперечного перетину стрижня заданого діаметру в місці розташування упорних заплечиків методом "прищипування" з утворенням радіальних виступів на стрижні і виконання різьби на різьбовій ділянці стрижня. При установці різьбової ділянки стрижня в отвір, виконаний в елементі опори, башти і подальшому загвинчуванні стягуючої гайки радіальні виступи, утворені пластичною деформацією поперечного перетину стрижня, деформують краї вказаного отвору, врізаються в метал елементу опори, надійно фіксуючи степ-болт від провертання, забезпечуючи надійне з'єднання степ-болта з елементом опори, башти. Нижче приводиться опис корисної моделі, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Степ-болт, вигляд збоку. Фіг. 2 - Степ-болт, перетин А-А на фіг. 1. Фіг. 3 - Степ-болт в установленому стані. Степ-болт виконаний у вигляді стрижня 1 з виступаючою частиною 2, різьбовою ділянкою 3, упорними заплечиками 4, розташованими між виступаючою частиною 2 і різьбовою ділянкою 3, і стягуючу гайки 5 з пружинною шайбою 6, що встановлені на різьбовій ділянці 3. Упорні заплечики 4 виконані у вигляді радіальних виступів 7, утворених пластичною деформацією поперечного перетину стрижня 1 методом "прищипування" на ділянці між виступаючою частиною 2 і різьбовою ділянкою 3 стрижня 1. Різьбову ділянку 3 встановлюють в отвір 8, виконаний в елементі 9 опори, башти. На різьбову ділянку 3 нагвинчують стягуючу гайку 5 і затискають елемент 9 опори, башти між заплечиками 4 і пружинною шайбою 6. При цьому радіальні виступи 7 деформують краї отвору 8, врізаються в метал елементу 9 опори, башти надійно фіксують степ-болт від провертання, забезпечують надійне з'єднання степ-болта з елементом 9 опори, башти. 2 UA 77493 U 5 Кінець 10 виступаючої ділянки 2 стрижні 1 виконаний відігнутим під кутом 120-140 градусів, що попереджає зісковзування ступні людини з виступаючої ділянки 2 стрижня 1, як опорної сходинки. Конструкція степ-болта дозволяє підвищити технологічність виготовлення степ-болта і надійність його з'єднання з елементами опори, башти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Степ-болт, що включає стрижень з виступаючою частиною, різьбовою ділянкою, упорними заплечиками, виконаними між виступаючою частиною і різьбовою ділянкою, і стягуючу гайку, встановлену на різьбовій ділянці, який відрізняється тим, що упорні заплечики виконані у вигляді радіальних виступів, утворених пластичною деформацією поперечного перетину стрижня. 2. Степ-болт за п. 1, який відрізняється тим, що кінець виступаючої частини стрижня відігнутий під кутом 120-140 градусів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
