База пожежного сповіщувача

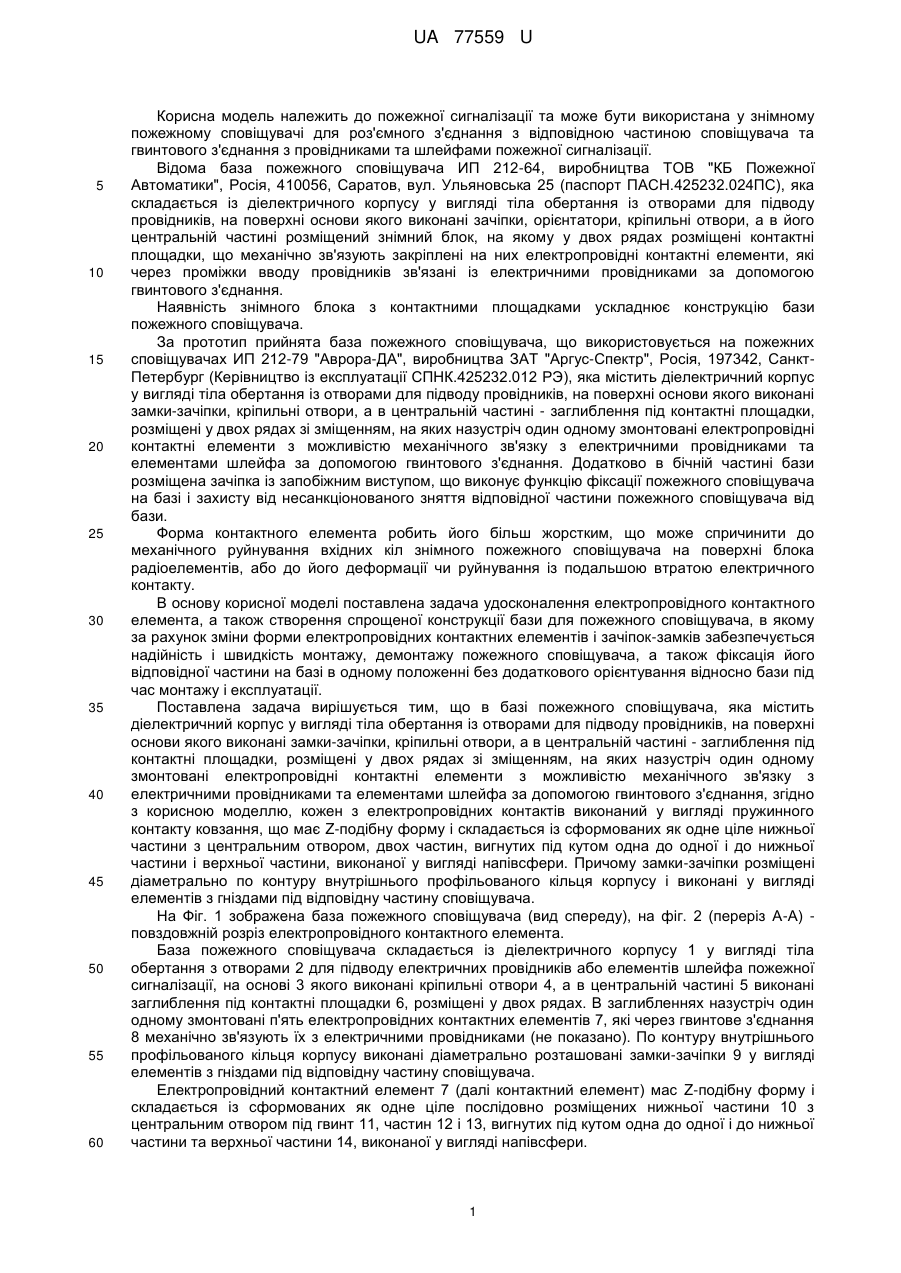

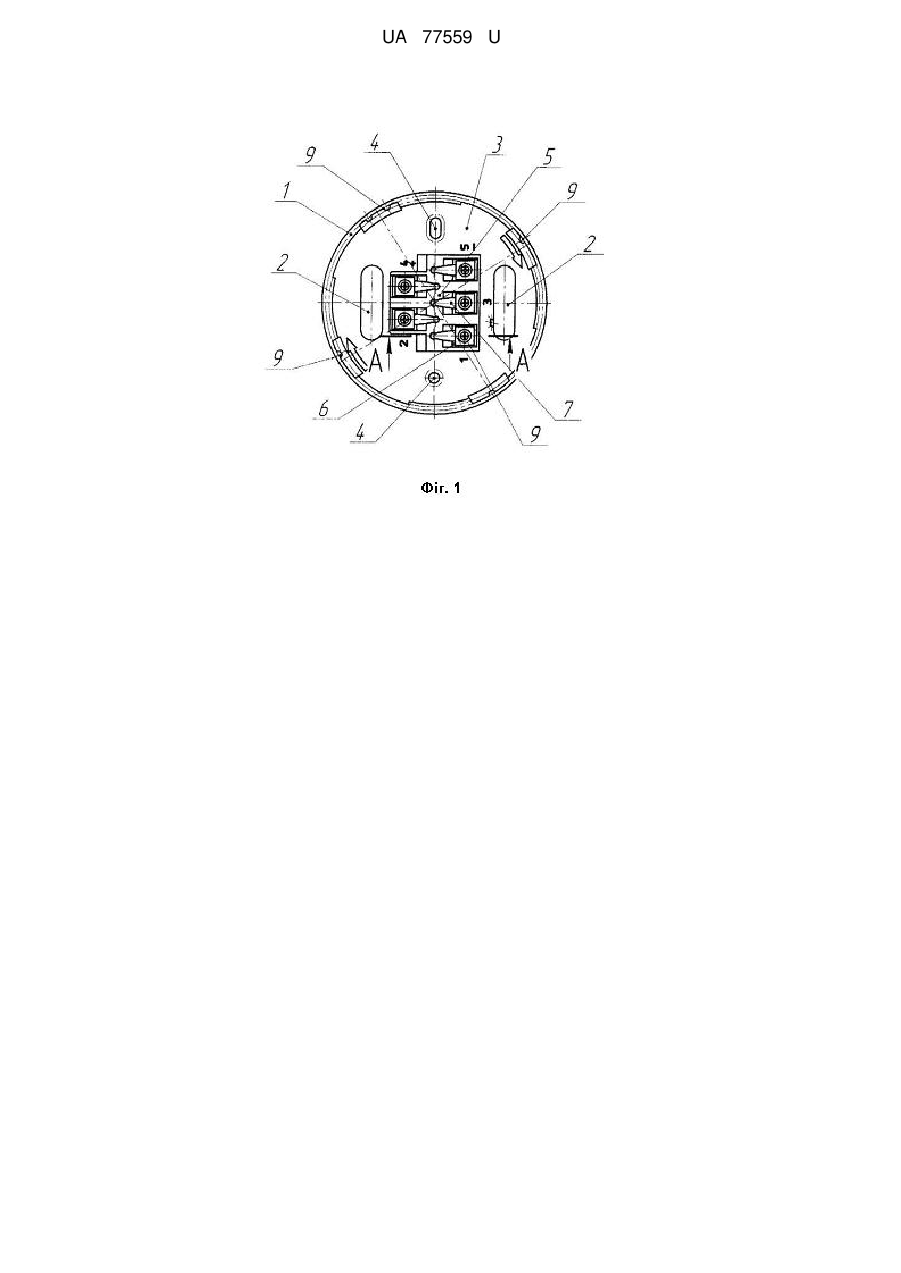

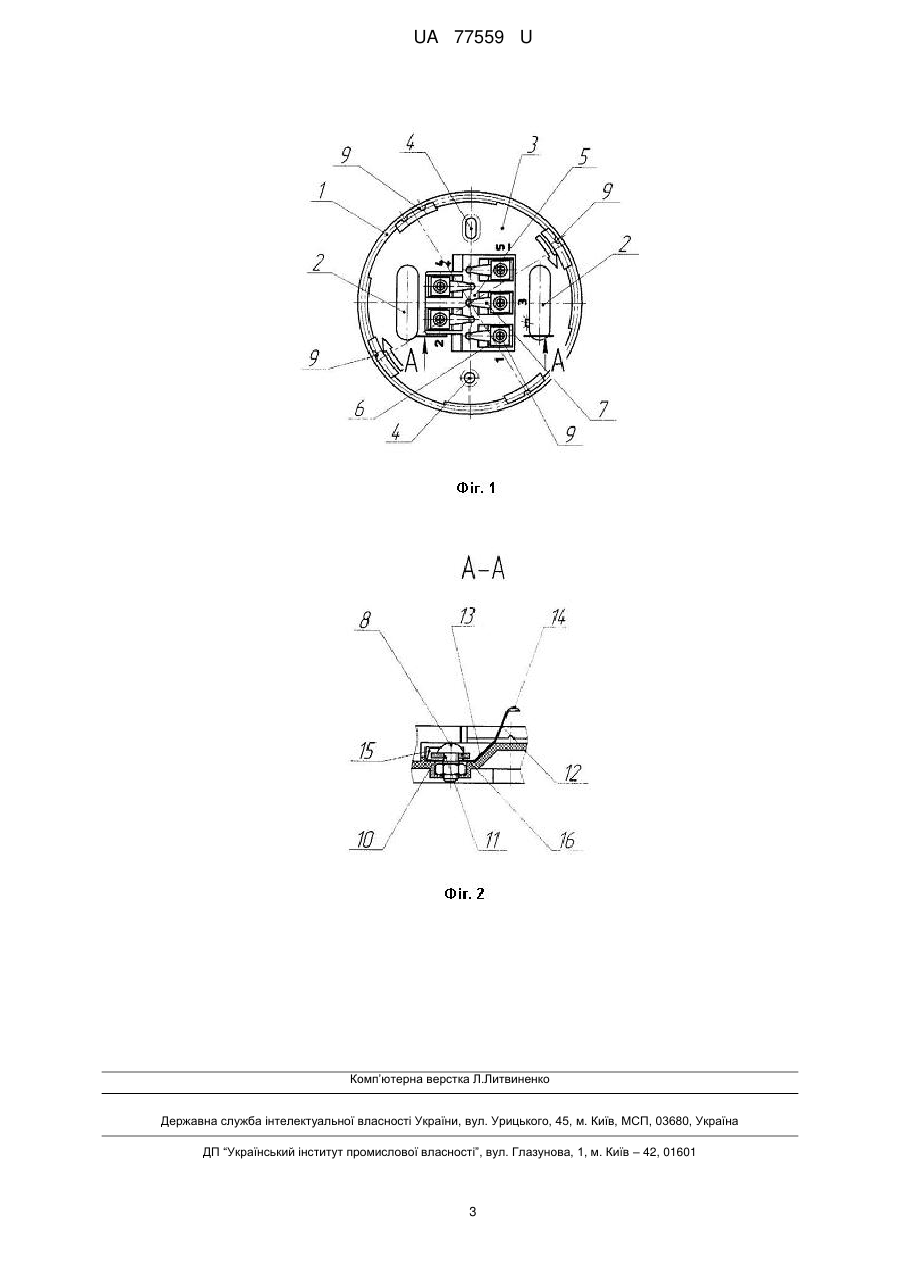

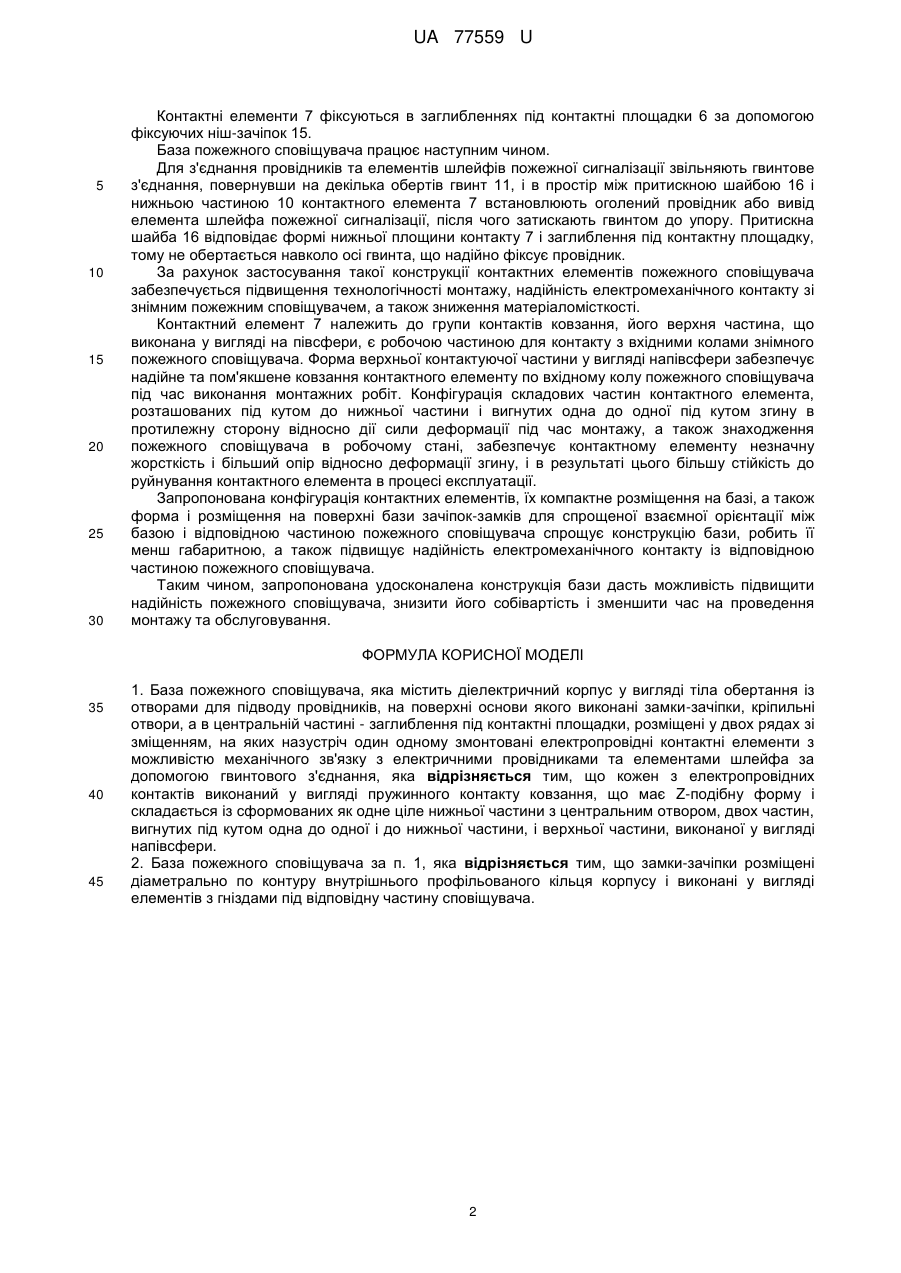

Реферат: База пожежного сповіщувача містить діелектричний корпус у вигляді тіла обертання із отворами для підводу провідників, на поверхні основи якого виконані замки-зачіпки, кріпильні отвори, а в центральній частині - заглиблення під контактні площадки, розміщені у двох рядах зі зміщенням, на яких назустріч один одному змонтовані електропровідні контактні елементи з можливістю механічного зв'язку з електричними провідниками та елементами шлейфа за допомогою гвинтового з'єднання. Кожен з електропровідних контактів виконаний у вигляді пружинного контакту ковзання, що має Z-подібну форму і складається із сформованих як одне ціле нижньої частини з центральним отвором, двох частин, вигнутих під кутом одна до одної і до нижньої частини, і верхньої частини, виконаної у вигляді напівсфери. UA 77559 U (54) БАЗА ПОЖЕЖНОГО СПОВІЩУВАЧА UA 77559 U UA 77559 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пожежної сигналізації та може бути використана у знімному пожежному сповіщувачі для роз'ємного з'єднання з відповідною частиною сповіщувача та гвинтового з'єднання з провідниками та шлейфами пожежної сигналізації. Відома база пожежного сповіщувача ИП 212-64, виробництва ТОВ "КБ Пожежної Автоматики", Росія, 410056, Саратов, вул. Ульяновська 25 (паспорт ПАСН.425232.024ПС), яка складається із діелектричного корпусу у вигляді тіла обертання із отворами для підводу провідників, на поверхні основи якого виконані зачіпки, орієнтатори, кріпильні отвори, а в його центральній частині розміщений знімний блок, на якому у двох рядах розміщені контактні площадки, що механічно зв'язують закріплені на них електропровідні контактні елементи, які через проміжки вводу провідників зв'язані із електричними провідниками за допомогою гвинтового з'єднання. Наявність знімного блока з контактними площадками ускладнює конструкцію бази пожежного сповіщувача. За прототип прийнята база пожежного сповіщувача, що використовується на пожежних сповіщувачах ИП 212-79 "Аврора-ДА", виробництва ЗАТ "Аргус-Спектр", Росія, 197342, СанктПетербург (Керівництво із експлуатації СПНК.425232.012 РЭ), яка містить діелектричний корпус у вигляді тіла обертання із отворами для підводу провідників, на поверхні основи якого виконані замки-зачіпки, кріпильні отвори, а в центральній частині - заглиблення під контактні площадки, розміщені у двох рядах зі зміщенням, на яких назустріч один одному змонтовані електропровідні контактні елементи з можливістю механічного зв'язку з електричними провідниками та елементами шлейфа за допомогою гвинтового з'єднання. Додатково в бічній частині бази розміщена зачіпка із запобіжним виступом, що виконує функцію фіксації пожежного сповіщувача на базі і захисту від несанкціонованого зняття відповідної частини пожежного сповіщувача від бази. Форма контактного елемента робить його більш жорстким, що може спричинити до механічного руйнування вхідних кіл знімного пожежного сповіщувача на поверхні блока радіоелементів, або до його деформації чи руйнування із подальшою втратою електричного контакту. В основу корисної моделі поставлена задача удосконалення електропровідного контактного елемента, а також створення спрощеної конструкції бази для пожежного сповіщувача, в якому за рахунок зміни форми електропровідних контактних елементів і зачіпок-замків забезпечується надійність і швидкість монтажу, демонтажу пожежного сповіщувача, а також фіксація його відповідної частини на базі в одному положенні без додаткового орієнтування відносно бази під час монтажу і експлуатації. Поставлена задача вирішується тим, що в базі пожежного сповіщувача, яка містить діелектричний корпус у вигляді тіла обертання із отворами для підводу провідників, на поверхні основи якого виконані замки-зачіпки, кріпильні отвори, а в центральній частині - заглиблення під контактні площадки, розміщені у двох рядах зі зміщенням, на яких назустріч один одному змонтовані електропровідні контактні елементи з можливістю механічного зв'язку з електричними провідниками та елементами шлейфа за допомогою гвинтового з'єднання, згідно з корисною моделлю, кожен з електропровідних контактів виконаний у вигляді пружинного контакту ковзання, що має Z-подібну форму і складається із сформованих як одне ціле нижньої частини з центральним отвором, двох частин, вигнутих під кутом одна до одної і до нижньої частини і верхньої частини, виконаної у вигляді напівсфери. Причому замки-зачіпки розміщені діаметрально по контуру внутрішнього профільованого кільця корпусу і виконані у вигляді елементів з гніздами під відповідну частину сповіщувача. На Фіг. 1 зображена база пожежного сповіщувача (вид спереду), на фіг. 2 (переріз А-А) повздовжній розріз електропровідного контактного елемента. База пожежного сповіщувача складається із діелектричного корпусу 1 у вигляді тіла обертання з отворами 2 для підводу електричних провідників або елементів шлейфа пожежної сигналізації, на основі 3 якого виконані кріпильні отвори 4, а в центральній частині 5 виконані заглиблення під контактні площадки 6, розміщені у двох рядах. В заглибленнях назустріч один одному змонтовані п'ять електропровідних контактних елементів 7, які через гвинтове з'єднання 8 механічно зв'язують їх з електричними провідниками (не показано). По контуру внутрішнього профільованого кільця корпусу виконані діаметрально розташовані замки-зачіпки 9 у вигляді елементів з гніздами під відповідну частину сповіщувача. Електропровідний контактний елемент 7 (далі контактний елемент) мас Z-подібну форму і складається із сформованих як одне ціле послідовно розміщених нижньої частини 10 з центральним отвором під гвинт 11, частин 12 і 13, вигнутих під кутом одна до одної і до нижньої частини та верхньої частини 14, виконаної у вигляді напівсфери. 1 UA 77559 U 5 10 15 20 25 30 Контактні елементи 7 фіксуються в заглибленнях під контактні площадки 6 за допомогою фіксуючих ніш-зачіпок 15. База пожежного сповіщувача працює наступним чином. Для з'єднання провідників та елементів шлейфів пожежної сигналізації звільняють гвинтове з'єднання, повернувши на декілька обертів гвинт 11, і в простір між притискною шайбою 16 і нижньою частиною 10 контактного елемента 7 встановлюють оголений провідник або вивід елемента шлейфа пожежної сигналізації, після чого затискають гвинтом до упору. Притискна шайба 16 відповідає формі нижньої площини контакту 7 і заглиблення під контактну площадку, тому не обертається навколо осі гвинта, що надійно фіксує провідник. За рахунок застосування такої конструкції контактних елементів пожежного сповіщувача забезпечується підвищення технологічності монтажу, надійність електромеханічного контакту зі знімним пожежним сповіщувачем, а також зниження матеріаломісткості. Контактний елемент 7 належить до групи контактів ковзання, його верхня частина, що виконана у вигляді на півсфери, є робочою частиною для контакту з вхідними колами знімного пожежного сповіщувача. Форма верхньої контактуючої частини у вигляді напівсфери забезпечує надійне та пом'якшене ковзання контактного елементу по вхідному колу пожежного сповіщувача під час виконання монтажних робіт. Конфігурація складових частин контактного елемента, розташованих під кутом до нижньої частини і вигнутих одна до одної під кутом згину в протилежну сторону відносно дії сили деформації під час монтажу, а також знаходження пожежного сповіщувача в робочому стані, забезпечує контактному елементу незначну жорсткість і більший опір відносно деформації згину, і в результаті цього більшу стійкість до руйнування контактного елемента в процесі експлуатації. Запропонована конфігурація контактних елементів, їх компактне розміщення на базі, а також форма і розміщення на поверхні бази зачіпок-замків для спрощеної взаємної орієнтації між базою і відповідною частиною пожежного сповіщувача спрощує конструкцію бази, робить її менш габаритною, а також підвищує надійність електромеханічного контакту із відповідною частиною пожежного сповіщувача. Таким чином, запропонована удосконалена конструкція бази дасть можливість підвищити надійність пожежного сповіщувача, знизити його собівартість і зменшити час на проведення монтажу та обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. База пожежного сповіщувача, яка містить діелектричний корпус у вигляді тіла обертання із отворами для підводу провідників, на поверхні основи якого виконані замки-зачіпки, кріпильні отвори, а в центральній частині - заглиблення під контактні площадки, розміщені у двох рядах зі зміщенням, на яких назустріч один одному змонтовані електропровідні контактні елементи з можливістю механічного зв'язку з електричними провідниками та елементами шлейфа за допомогою гвинтового з'єднання, яка відрізняється тим, що кожен з електропровідних контактів виконаний у вигляді пружинного контакту ковзання, що має Z-подібну форму і складається із сформованих як одне ціле нижньої частини з центральним отвором, двох частин, вигнутих під кутом одна до одної і до нижньої частини, і верхньої частини, виконаної увигляді напівсфери. 2. База пожежного сповіщувача за п. 1, яка відрізняється тим, що замки-зачіпки розміщені діаметрально по контуру внутрішнього профільованого кільця корпусу і виконані у вигляді елементів з гніздами під відповідну частину сповіщувача. 2 UA 77559 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
