Ротаційна сушарка

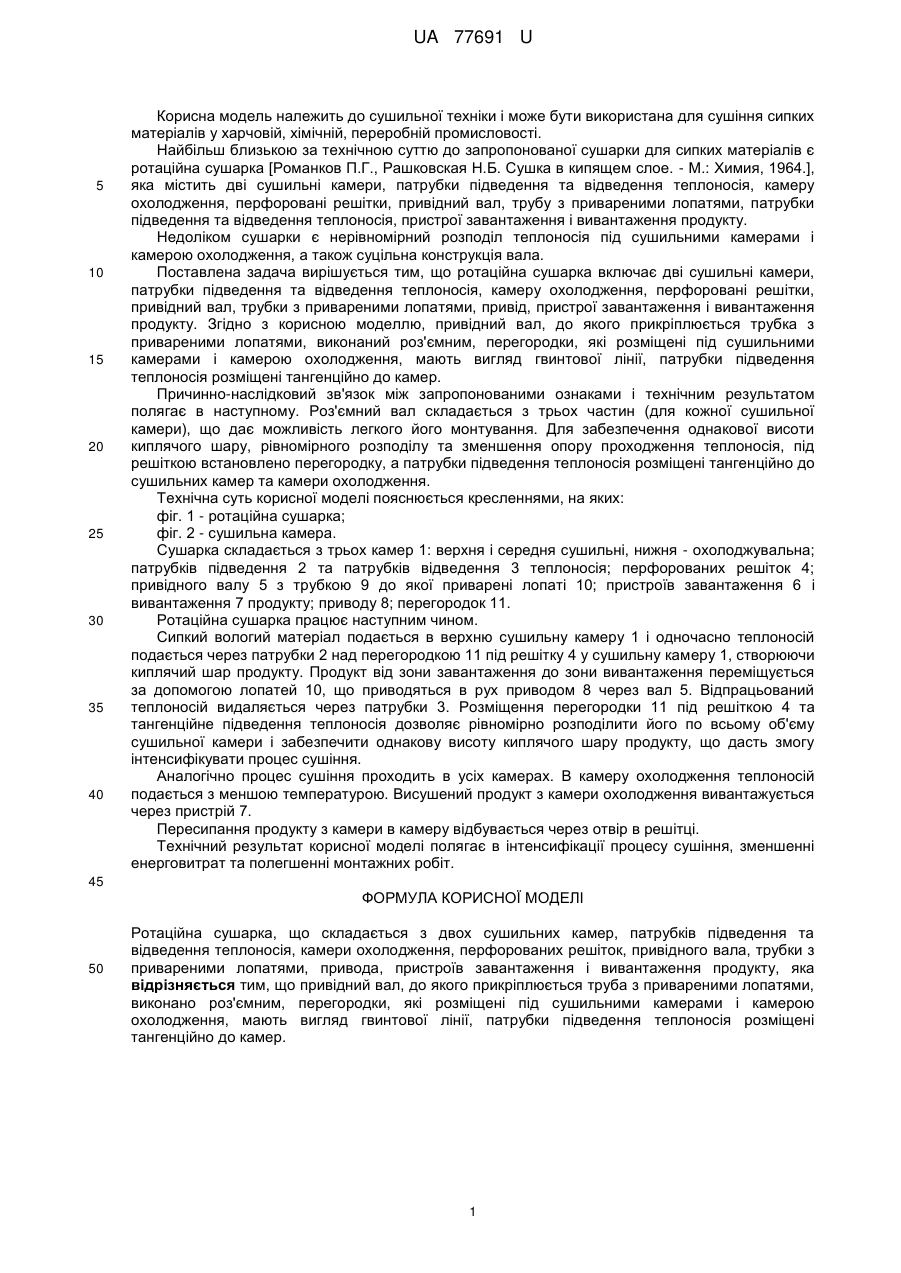

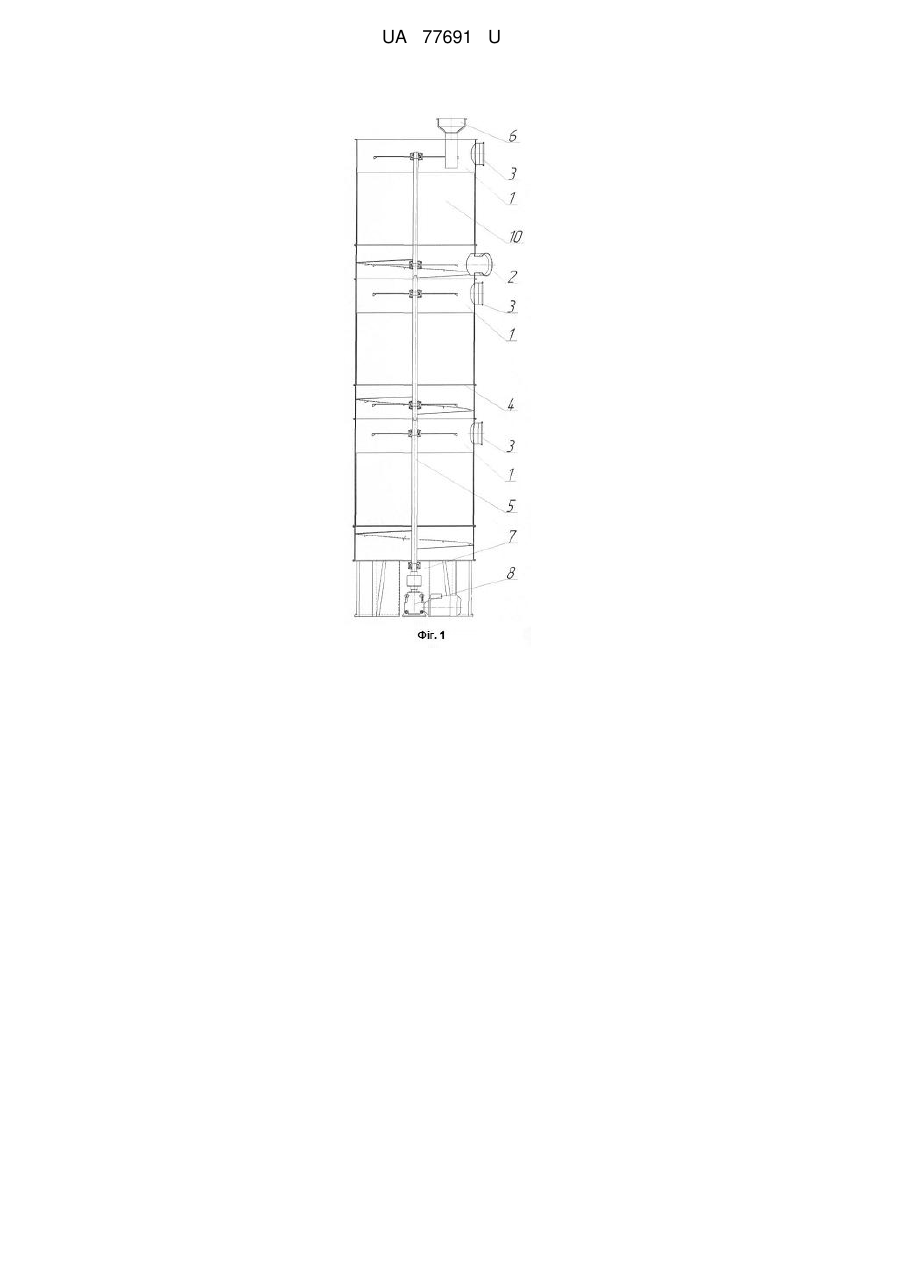

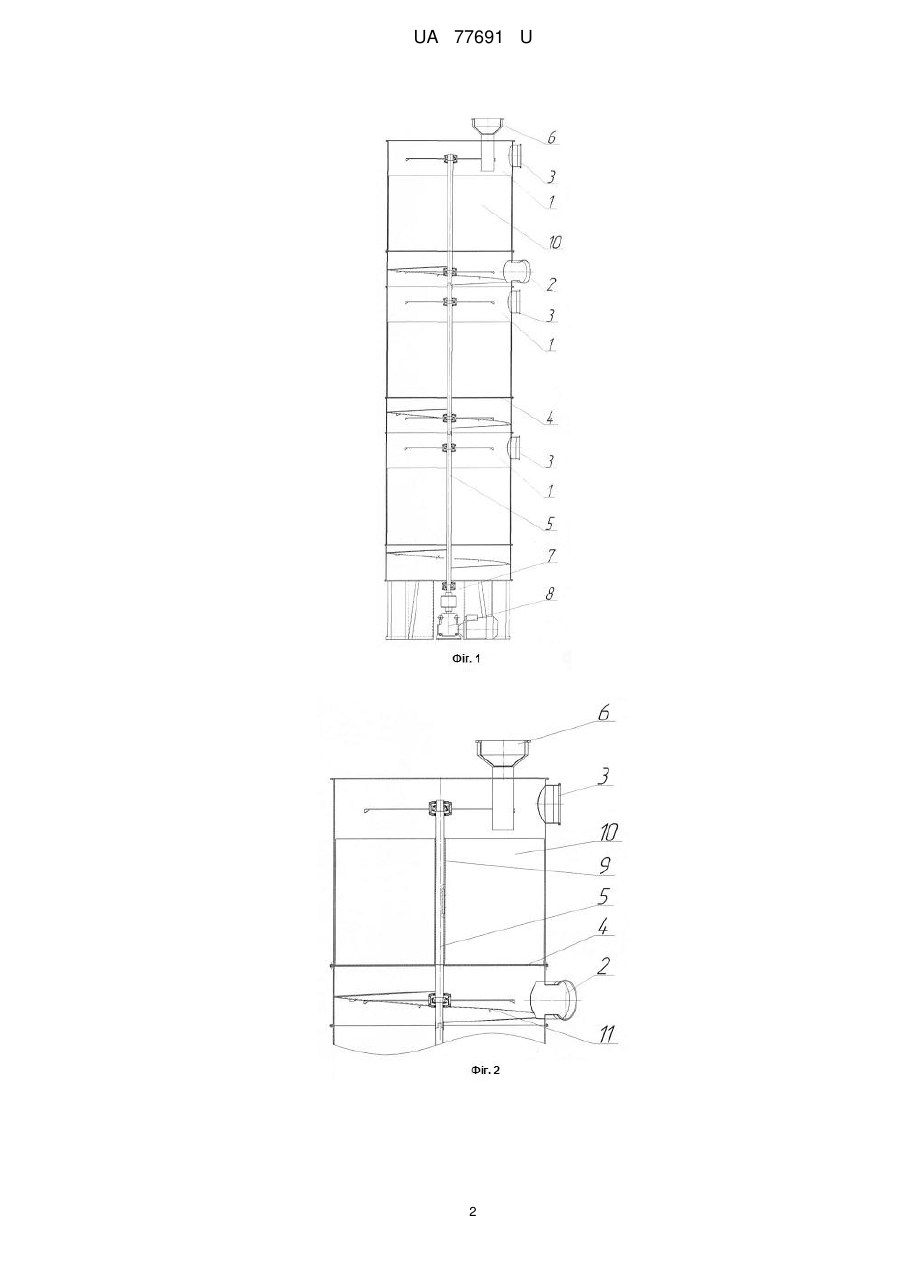

Реферат: Ротаційна сушарка складається з двох сушильних камер, камери охолодження, під якими розміщені перегородки, патрубків підведення та відведення теплоносія, які розміщені тангенційно до камер, перфорованих решіток, привідного вала, який виконано роз'ємним, і до якого прикріплюється труба з привареними лопатями, привода та пристроїв завантаження і вивантаження продукту. UA 77691 U (54) РОТАЦІЙНА СУШАРКА UA 77691 U UA 77691 U 5 10 15 20 25 30 35 40 Корисна модель належить до сушильної техніки і може бути використана для сушіння сипких матеріалів у харчовій, хімічній, переробній промисловості. Найбільш близькою за технічною суттю до запропонованої сушарки для сипких матеріалів є ротаційна сушарка [Романков П.Г., Рашковская Н.Б. Сушка в кипящем слое. - М.: Химия, 1964.], яка містить дві сушильні камери, патрубки підведення та відведення теплоносія, камеру охолодження, перфоровані решітки, привідний вал, трубу з привареними лопатями, патрубки підведення та відведення теплоносія, пристрої завантаження і вивантаження продукту. Недоліком сушарки є нерівномірний розподіл теплоносія під сушильними камерами і камерою охолодження, а також суцільна конструкція вала. Поставлена задача вирішується тим, що ротаційна сушарка включає дві сушильні камери, патрубки підведення та відведення теплоносія, камеру охолодження, перфоровані решітки, привідний вал, трубки з привареними лопатями, привід, пристрої завантаження і вивантаження продукту. Згідно з корисною моделлю, привідний вал, до якого прикріплюється трубка з привареними лопатями, виконаний роз'ємним, перегородки, які розміщені під сушильними камерами і камерою охолодження, мають вигляд гвинтової лінії, патрубки підведення теплоносія розміщені тангенційно до камер. Причинно-наслідковий зв'язок між запропонованими ознаками і технічним результатом полягає в наступному. Роз'ємний вал складається з трьох частин (для кожної сушильної камери), що дає можливість легкого його монтування. Для забезпечення однакової висоти киплячого шару, рівномірного розподілу та зменшення опору проходження теплоносія, під решіткою встановлено перегородку, а патрубки підведення теплоносія розміщені тангенційно до сушильних камер та камери охолодження. Технічна суть корисної моделі пояснюється кресленнями, на яких: фіг. 1 - ротаційна сушарка; фіг. 2 - сушильна камера. Сушарка складається з трьох камер 1: верхня і середня сушильні, нижня - охолоджувальна; патрубків підведення 2 та патрубків відведення 3 теплоносія; перфорованих решіток 4; привідного валу 5 з трубкою 9 до якої приварені лопаті 10; пристроїв завантаження 6 і вивантаження 7 продукту; приводу 8; перегородок 11. Ротаційна сушарка працює наступним чином. Сипкий вологий матеріал подається в верхню сушильну камеру 1 і одночасно теплоносій подається через патрубки 2 над перегородкою 11 під решітку 4 у сушильну камеру 1, створюючи киплячий шар продукту. Продукт від зони завантаження до зони вивантаження переміщується за допомогою лопатей 10, що приводяться в рух приводом 8 через вал 5. Відпрацьований теплоносій видаляється через патрубки 3. Розміщення перегородки 11 під решіткою 4 та тангенційне підведення теплоносія дозволяє рівномірно розподілити його по всьому об'єму сушильної камери і забезпечити однакову висоту киплячого шару продукту, що дасть змогу інтенсифікувати процес сушіння. Аналогічно процес сушіння проходить в усіх камерах. В камеру охолодження теплоносій подається з меншою температурою. Висушений продукт з камери охолодження вивантажується через пристрій 7. Пересипання продукту з камери в камеру відбувається через отвір в решітці. Технічний результат корисної моделі полягає в інтенсифікації процесу сушіння, зменшенні енерговитрат та полегшенні монтажних робіт. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Ротаційна сушарка, що складається з двох сушильних камер, патрубків підведення та відведення теплоносія, камери охолодження, перфорованих решіток, привідного вала, трубки з привареними лопатями, привода, пристроїв завантаження і вивантаження продукту, яка відрізняється тим, що привідний вал, до якого прикріплюється труба з привареними лопатями, виконано роз'ємним, перегородки, які розміщені під сушильними камерами і камерою охолодження, мають вигляд гвинтової лінії, патрубки підведення теплоносія розміщені тангенційно до камер. 1 UA 77691 U 2 UA 77691 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
