Захисний засіб, переважно захисна стрічка для введення у документ, і спосіб його виготовлення

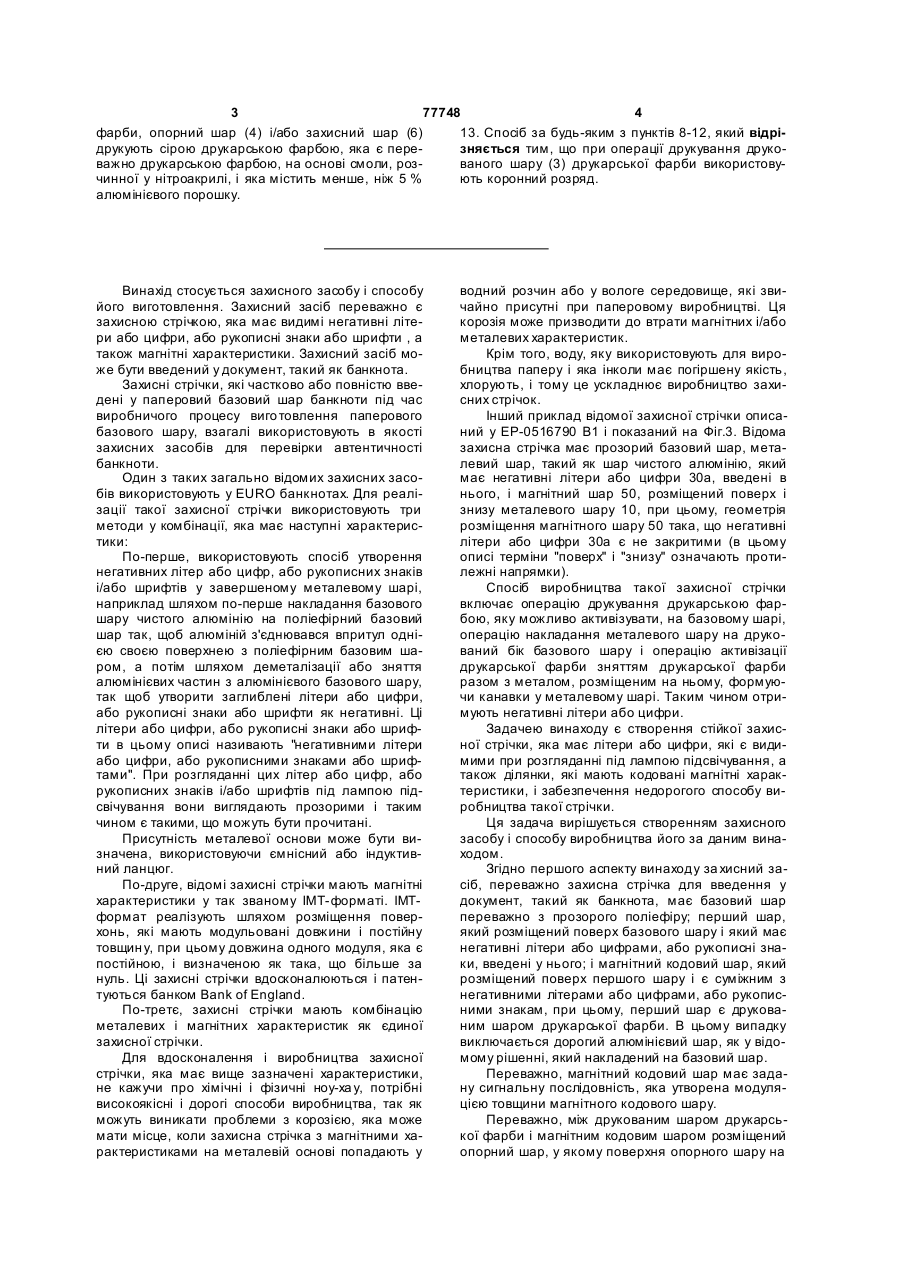

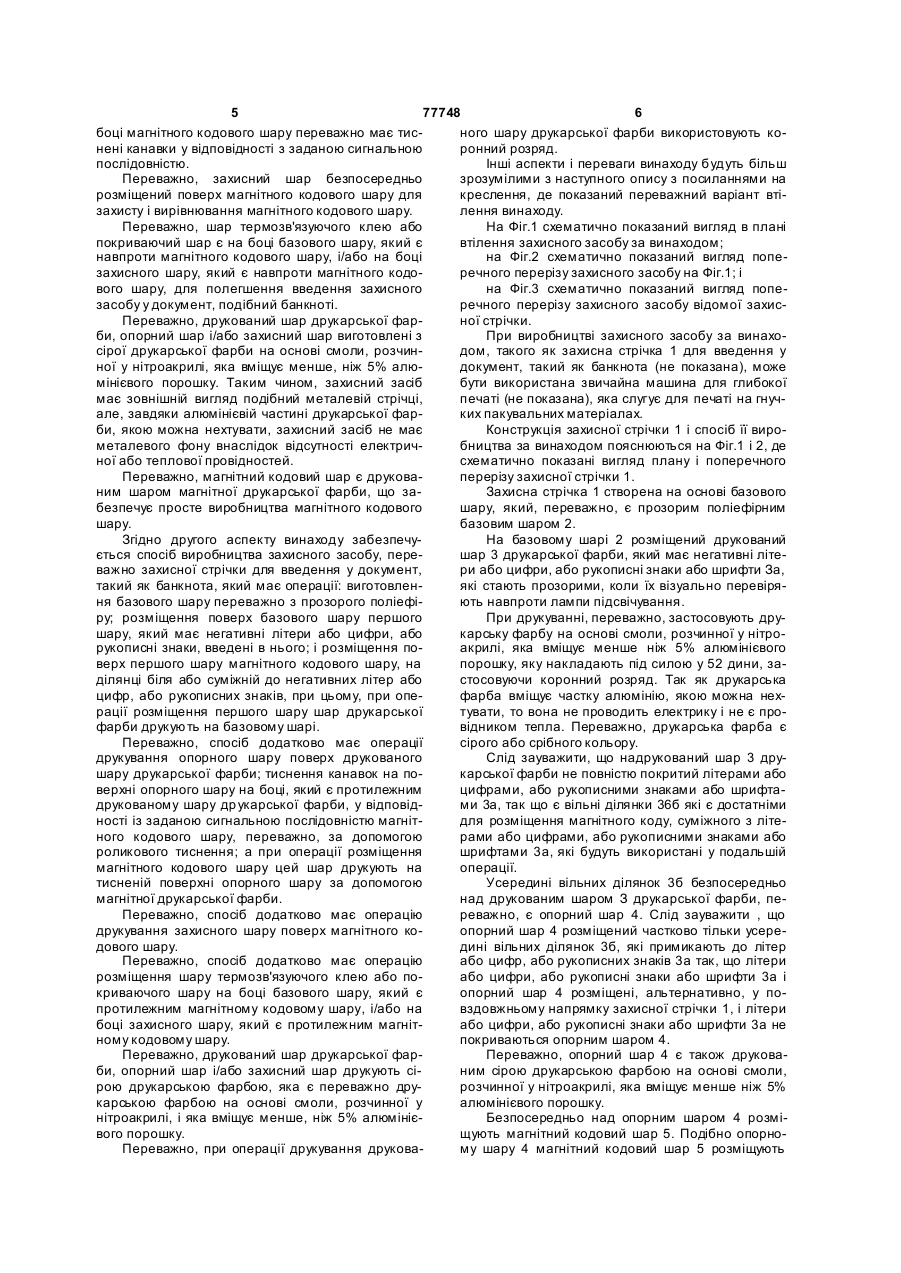

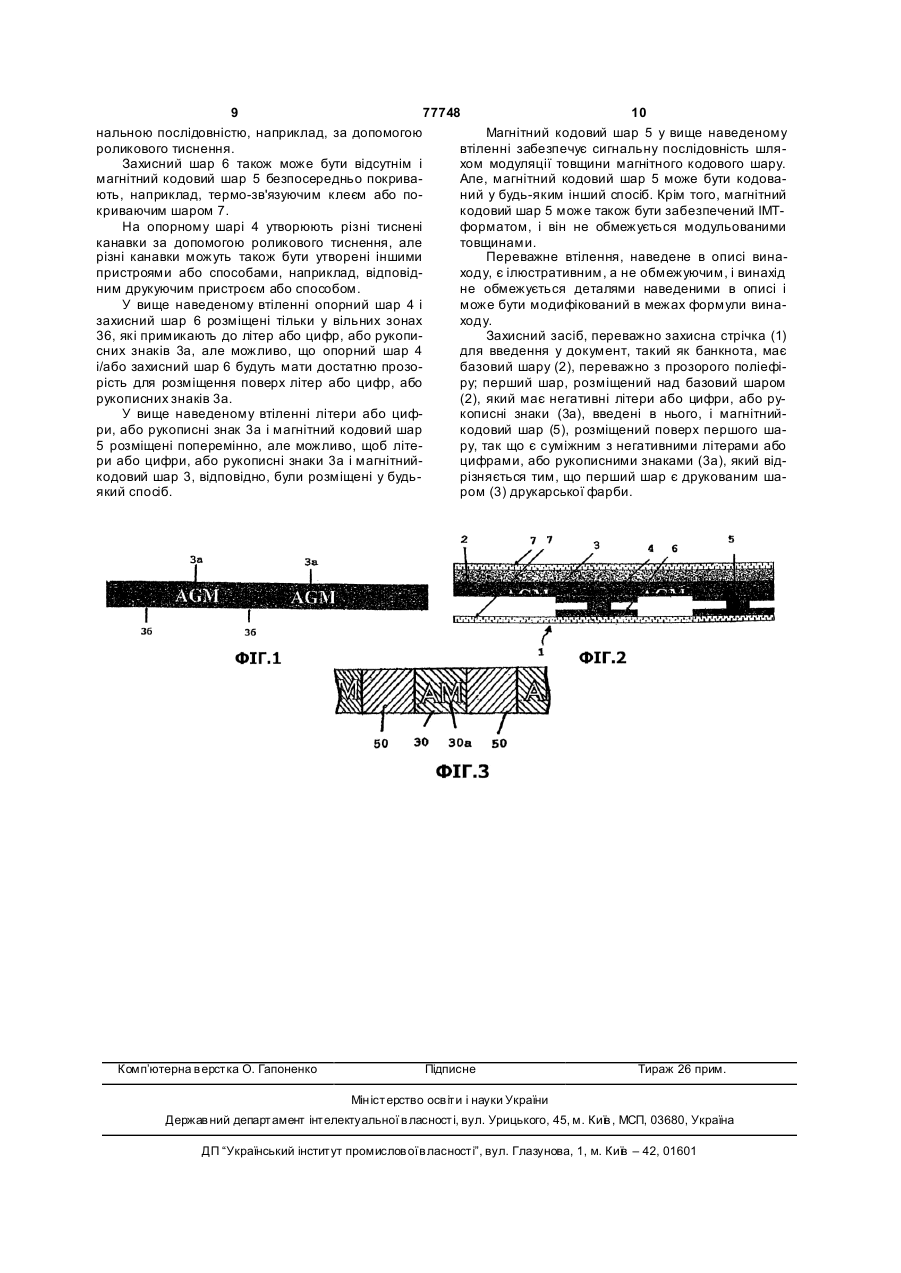

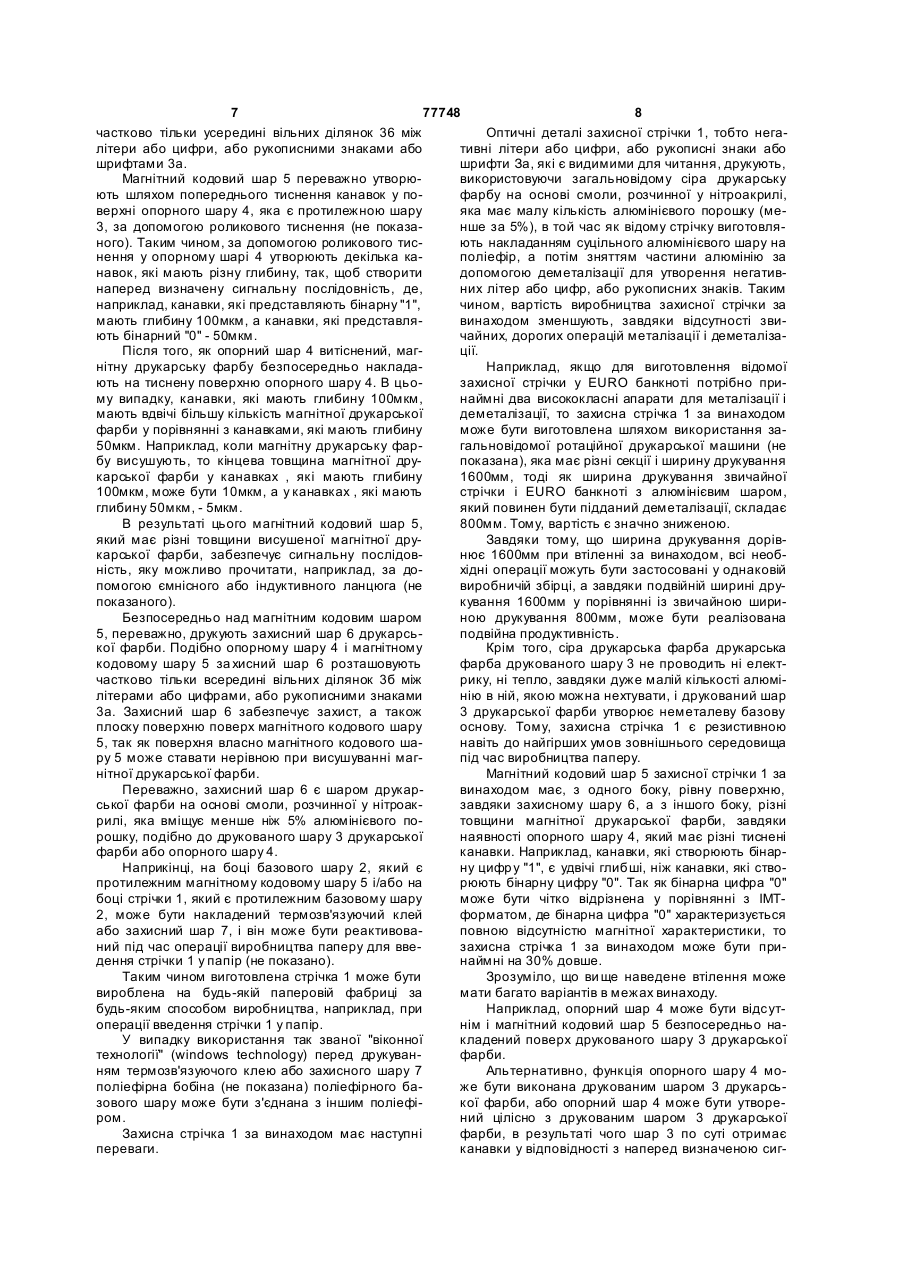

1. Захисний засіб, переважно захисна стрічка (1) для введення у документ, такий як банкнота, який має: базовий шар (2) переважно з прозорого поліефіру; перший шар, який розміщений поверх базового шару (2) і який має негативні літери або цифри, або рукописні знаки (3а), введені у нього; і магнітний кодовий шар (5), який розміщений поверх першого шару і є суміжним з негативними літерами або цифрами, або рукописними знаками (3а), який відрізняється тим, що перший шар є друкованим шаром (3) друкарської фарби. 2. Захисний засіб за п. 1, який відрізняється тим, що магнітний кодовий шар (5) має задану сигнальну послідовність, яка утворена модуляцією товщини магнітного кодового шару (5). 3. Захисний засіб за п. 2, який відрізняється тим, що між друкованим шаром (3) друкарської фарби і магнітним кодовим шаром (5) розміщений опорний шар (4), у якому поверхня опорного шару (4) на боці магнітного кодового шару (5) переважно має тиснені канавки у відповідності з заданою сигнальною послідовністю. 4. Захисний засіб за будь-яким з попередніх пунктів, який відрізняється тим, що поверх магнітного кодового шару (5) розміщений захисний шар (6). 5. Захисний засіб за п. 4, який відрізняється тим, що має шар термозв'язуючого клею або покривний шар (7) на боці базового шару (2), який знаходиться протилежно магнітному кодовому шару (5), і/або на боці захисного шару (6), який знаходиться протилежно магнітному кодовому шар у (5). 6. Захисний засіб за будь-яким з попередніх пунктів, який відрізняється тим, що друкований шар 2 (19) 1 3 77748 4 фарби, опорний шар (4) і/або захисний шар (6) 13. Спосіб за будь-яким з пунктів 8-12, який відрідрукують сірою друкарською фарбою, яка є перезняється тим, що при операції друкування друковажно друкарською фарбою, на основі смоли, розваного шару (3) друкарської фарби використовучинної у нітроакрилі, і яка містить менше, ніж 5 % ють коронний розряд. алюмінієвого порошку. Винахід стосується захисного засобу і способу його виготовлення. Захисний засіб переважно є захисною стрічкою, яка має видимі негативні літери або цифри, або рукописні знаки або шрифти , а також магнітні характеристики. Захисний засіб може бути введений у документ, такий як банкнота. Захисні стрічки, які частково або повністю введені у паперовий базовий шар банкноти під час виробничого процесу виго товлення паперового базового шару, взагалі використовують в якості захисних засобів для перевірки автентичності банкноти. Один з таких загально відомих захисних засобів використовують у EURO банкнотах. Для реалізації такої захисної стрічки використовують три методи у комбінації, яка має наступні характеристики: По-перше, використовують спосіб утворення негативних літер або цифр, або рукописних знаків і/або шрифтів у завершеному металевому шарі, наприклад шляхом по-перше накладання базового шару чистого алюмінію на поліефірний базовий шар так, щоб алюміній з'єднювався впритул однією своєю поверхнею з поліефірним базовим шаром, а потім шляхом деметалізації або зняття алюмінієвих частин з алюмінієвого базового шару, так щоб утворити заглиблені літери або цифри, або рукописні знаки або шрифти як негативні. Ці літери або цифри, або рукописні знаки або шрифти в цьому описі називають "негативними літери або цифри, або рукописними знаками або шрифтами". При розгляданні цих літер або цифр, або рукописних знаків і/або шрифтів під лампою підсвічування вони виглядають прозорими і таким чином є такими, що можуть бути прочитані. Присутність металевої основи може бути визначена, використовуючи ємнісний або індуктивний ланцюг. По-друге, відомі захисні стрічки мають магнітні характеристики у так званому ІМТ-форматі. ІМТформат реалізують шляхом розміщення поверхонь, які мають модульовані довжини і постійну товщин у, при цьому довжина одного модуля, яка є постійною, і визначеною як така, що більше за нуль. Ці захисні стрічки вдосконалюються і патентуються банком Bank of England. По-третє, захисні стрічки мають комбінацію металевих і магнітних характеристик як єдиної захисної стрічки. Для вдосконалення і виробництва захисної стрічки, яка має вище зазначені характеристики, не кажучи про хімічні і фізичні ноу-ха у, потрібні високоякісні і дорогі способи виробництва, так як можуть виникати проблеми з корозією, яка може мати місце, коли захисна стрічка з магнітними характеристиками на металевій основі попадають у водний розчин або у вологе середовище, які звичайно присутні при паперовому виробництві. Ця корозія може призводити до втрати магнітних і/або металевих характеристик. Крім того, воду, яку використовують для виробництва паперу і яка інколи має погіршену якість, хлорують, і тому це ускладнює виробництво захисних стрічок. Інший приклад відомої захисної стрічки описаний у ЕР-0516790 B1 і показаний на Фіг.3. Відома захисна стрічка має прозорий базовий шар, металевий шар, такий як шар чистого алюмінію, який має негативні літери або цифри 30а, введені в нього, і магнітний шар 50, розміщений поверх і знизу металевого шару 10, при цьому, геометрія розміщення магнітного шару 50 така, що негативні літери або цифри 30а є не закритими (в цьому описі терміни "поверх" і "знизу" означають протилежні напрямки). Спосіб виробництва такої захисної стрічки включає операцію друкування друкарською фарбою, яку можливо активізувати, на базовому шарі, операцію накладання металевого шару на друкований бік базового шару і операцію активізації друкарської фарби зняттям друкарської фарби разом з металом, розміщеним на ньому, формуючи канавки у металевому шарі. Таким чином отримують негативні літери або цифри. Задачею винаходу є створення стійкої захисної стрічки, яка має літери або цифри, які є видимими при розгляданні під лампою підсвічування, а також ділянки, які мають кодовані магнітні характеристики, і забезпечення недорогого способу виробництва такої стрічки. Ця задача вирішується створенням захисного засобу і способу виробництва його за даним винаходом. Згідно першого аспекту винаходу за хисний засіб, переважно захисна стрічка для введення у документ, такий як банкнота, має базовий шар переважно з прозорого поліефіру; перший шар, який розміщений поверх базового шару і який має негативні літери або цифрами, або рукописні знаки, введені у нього; і магнітний кодовий шар, який розміщений поверх першого шару і є суміжним з негативними літерами або цифрами, або рукописними знакам, при цьому, перший шар є друкованим шаром друкарської фарби. В цьому випадку виключається дорогий алюмінієвий шар, як у відомому рішенні, який накладений на базовий шар. Переважно, магнітний кодовий шар має задану сигнальну послідовність, яка утворена модуляцією товщини магнітного кодового шару. Переважно, між друкованим шаром друкарської фарби і магнітним кодовим шаром розміщений опорний шар, у якому поверхня опорного шару на 5 77748 6 боці магнітного кодового шару переважно має тисного шару друкарської фарби використовують конені канавки у відповідності з заданою сигнальною ронний розряд. послідовністю. Інші аспекти і переваги винаходу будуть більш Переважно, захисний шар безпосередньо зрозумілими з наступного опису з посиланнями на розміщений поверх магнітного кодового шару для креслення, де показаний переважний варіант втізахисту і вирівнювання магнітного кодового шару. лення винаходу. Переважно, шар термозв'язуючого клею або На Фіг.1 схематично показаний вигляд в плані покриваючий шар є на боці базового шару, який є втілення захисного засобу за винаходом; навпроти магнітного кодового шару, і/або на боці на Фіг.2 схематично показаний вигляд попезахисного шару, який є навпроти магнітного кодоречного перерізу захисного засобу на Фіг.1; і вого шару, для полегшення введення захисного на Фіг.3 схематично показаний вигляд попезасобу у документ, подібний банкноті. речного перерізу захисного засобу відомої захисПереважно, друкований шар друкарської фарної стрічки. би, опорний шар і/або захисний шар виготовлені з При виробництві захисного засобу за винахосірої друкарської фарби на основі смоли, розчиндом, такого як захисна стрічка 1 для введення у ної у нітроакрилі, яка вміщує менше, ніж 5% алюдокумент, такий як банкнота (не показана), може мінієвого порошку. Таким чином, захисний засіб бути використана звичайна машина для глибокої має зовнішній вигляд подібний металевій стрічці, печаті (не показана), яка слугує для печаті на гнучале, завдяки алюмінієвій частині друкарської фарких пакувальних матеріалах. би, якою можна нехтувати, захисний засіб не має Конструкція захисної стрічки 1 і спосіб її вирометалевого фону внаслідок відсутності електричбництва за винаходом пояснюються на Фіг.1 і 2, де ної або теплової провідностей. схематично показані вигляд плану і поперечного Переважно, магнітний кодовий шар є друковаперерізу захисної стрічки 1. ним шаром магнітної друкарської фарби, що заЗахисна стрічка 1 створена на основі базового безпечує просте виробництва магнітного кодового шару, який, переважно, є прозорим поліефірним шару. базовим шаром 2. Згідно другого аспекту винаходу забезпечуНа базовому шарі 2 розміщений друкований ється спосіб виробництва захисного засобу, перешар 3 друкарської фарби, який має негативні літеважно захисної стрічки для введення у документ, ри або цифри, або рукописні знаки або шрифти За, такий як банкнота, який має операції: виготовленякі стають прозорими, коли їх візуально перевіряня базового шару переважно з прозорого поліефіють навпроти лампи підсвічування. ру; розміщення поверх базового шару першого При друкуванні, переважно, застосовують друшару, який має негативні літери або цифри, або карську фарбу на основі смоли, розчинної у нітрорукописні знаки, введені в нього; і розміщення поакрилі, яка вміщує менше ніж 5% алюмінієвого верх першого шару магнітного кодового шару, на порошку, яку накладають під силою у 52 дини, заділянці біля або суміжній до негативних літер або стосовуючи коронний розряд. Так як друкарська цифр, або рукописних знаків, при цьому, при опефарба вміщує частку алюмінію, якою можна нехрації розміщення першого шару шар друкарської тувати, то вона не проводить електрику і не є профарби друкують на базовому шарі. відником тепла. Переважно, друкарська фарба є Переважно, спосіб додатково має операції сірого або срібного кольору. друкування опорного шару поверх друкованого Слід зауважити, що надрукований шар 3 друшару друкарської фарби; тиснення канавок на покарської фарби не повністю покритий літерами або верхні опорного шару на боці, який є протилежним цифрами, або рукописними знаками або шрифтадрукованому шару др укарської фарби, у відповідми 3а, так що є вільні ділянки 36б які є достатніми ності із заданою сигнальною послідовністю магнітдля розміщення магнітного коду, суміжного з літеного кодового шару, переважно, за допомогою рами або цифрами, або рукописними знаками або роликового тиснення; а при операції розміщення шрифтами 3а, які будуть використані у подальшій магнітного кодового шару цей шар друкують на операції. тисненій поверхні опорного шару за допомогою Усередині вільних ділянок 3б безпосередньо магнітної друкарської фарби. над друкованим шаром З друкарської фарби, пеПереважно, спосіб додатково має операцію реважно, є опорний шар 4. Слід зауважити , що друкування захисного шару поверх магнітного коопорний шар 4 розміщений частково тільки усередового шару. дині вільних ділянок 3б, які примикають до літер Переважно, спосіб додатково має операцію або цифр, або рукописних знаків 3а так, що літери розміщення шару термозв'язуючого клею або поабо цифри, або рукописні знаки або шрифти 3а і криваючого шару на боці базового шару, який є опорний шар 4 розміщені, альтернативно, у попротилежним магнітному кодовому шару, і/або на вздовжньому напрямку захисної стрічки 1, і літери боці захисного шару, який є протилежним магнітабо цифри, або рукописні знаки або шрифти 3а не ному кодовому шару. покриваються опорним шаром 4. Переважно, друкований шар друкарської фарПереважно, опорний шар 4 є також друковаби, опорний шар і/або захисний шар друкують сіним сірою друкарською фарбою на основі смоли, рою друкарською фарбою, яка є переважно друрозчинної у нітроакрилі, яка вміщує менше ніж 5% карською фарбою на основі смоли, розчинної у алюмінієвого порошку. нітроакрилі, і яка вміщує менше, ніж 5% алюмінієБезпосередньо над опорним шаром 4 розмівого порошку. щують магнітний кодовий шар 5. Подібно опорноПереважно, при операції друкування друковаму шару 4 магнітний кодовий шар 5 розміщують 7 77748 8 частково тільки усередині вільних ділянок 36 між Оптичні деталі захисної стрічки 1, тобто негалітери або цифри, або рукописними знаками або тивні літери або цифри, або рукописні знаки або шрифтами 3а. шрифти За, які є видимими для читання, друкують, Магнітний кодовий шар 5 переважно утворювикористовуючи загальновідому сіра друкарську ють шляхом попереднього тиснення канавок у пофарбу на основі смоли, розчинної у нітроакрилі, верхні опорного шару 4, яка є протилежною шару яка має малу кількість алюмінієвого порошку (ме3, за допомогою роликового тиснення (не показанше за 5%), в той час як відому стрічку виготовляного). Таким чином, за допомогою роликового тисють накладанням суцільного алюмінієвого шару на нення у опорному шарі 4 утворюють декілька каполіефір, а потім зняттям частини алюмінію за навок, які мають різну глибину, так, щоб створити допомогою деметалізації для утворення негативнаперед визначену сигнальну послідовність, де, них літер або цифр, або рукописних знаків. Таким наприклад, канавки, які представляють бінарну "1", чином, вартість виробництва захисної стрічки за мають глибину 100мкм, а канавки, які представлявинаходом зменшують, завдяки відсутності звиють бінарний "0" - 50мкм. чайних, дорогих операцій металізації і деметалізаПісля того, як опорний шар 4 витіснений, магції. нітну друкарську фарбу безпосередньо накладаНаприклад, якщо для виготовлення відомої ють на тиснену поверхню опорного шару 4. В цьозахисної стрічки у EURO банкноті потрібно приму випадку, канавки, які мають глибину 100мкм, наймні два висококласні апарати для металізації і мають вдвічі більшу кількість магнітної друкарської деметалізації, то захисна стрічка 1 за винаходом фарби у порівнянні з канавками, які мають глибину може бути виготовлена шляхом використання за50мкм. Наприклад, коли магнітну друкарську фаргальновідомої ротаційної друкарської машини (не бу висушують, то кінцева товщина магнітної друпоказана), яка має різні секції і ширину друкування карської фарби у канавках , які мають глибину 1600мм, тоді як ширина друкування звичайної 100мкм, може бути 10мкм, а у канавках , які мають стрічки і EURO банкноті з алюмінієвим шаром, глибину 50мкм, - 5мкм. який повинен бути підданий деметалізації, складає В результаті цього магнітний кодовий шар 5, 800мм. Тому, вартість є значно зниженою. який має різні товщини висушеної магнітної друЗавдяки тому, що ширина друкування дорівкарської фарби, забезпечує сигнальну послідовнює 1600мм при втіленні за винаходом, всі необність, яку можливо прочитати, наприклад, за дохідні операції можуть бути застосовані у однаковій помогою ємнісного або індуктивного ланцюга (не виробничій збірці, а завдяки подвійній ширині друпоказаного). кування 1600мм у порівнянні із звичайною шириБезпосередньо над магнітним кодовим шаром ною друкування 800мм, може бути реалізована 5, переважно, друкують захисний шар 6 друкарсьподвійна продуктивність. кої фарби. Подібно опорному шару 4 і магнітному Крім того, сіра друкарська фарба друкарська кодовому шару 5 за хисний шар 6 розташовують фарба друкованого шару 3 не проводить ні електчастково тільки всередині вільних ділянок 3б між рику, ні тепло, завдяки дуже малій кількості алюмілітерами або цифрами, або рукописними знаками нію в ній, якою можна нехтувати, і друкований шар 3а. Захисний шар 6 забезпечує захист, а також 3 друкарської фарби утворює неметалеву базову плоску поверхню поверх магнітного кодового шару основу. Тому, захисна стрічка 1 є резистивною 5, так як поверхня власно магнітного кодового шанавіть до найгірших умов зовнішнього середовища ру 5 може ставати нерівною при висушуванні магпід час виробництва паперу. нітної друкарської фарби. Магнітний кодовий шар 5 захисної стрічки 1 за Переважно, захисний шар 6 є шаром друкарвинаходом має, з одного боку, рівну поверхню, ської фарби на основі смоли, розчинної у нітроакзавдяки захисному шару 6, а з іншого боку, різні рилі, яка вміщує менше ніж 5% алюмінієвого потовщини магнітної друкарської фарби, завдяки рошку, подібно до друкованого шару 3 друкарської наявності опорного шару 4, який має різні тиснені фарби або опорного шару 4. канавки. Наприклад, канавки, які створюють бінарНаприкінці, на боці базового шару 2, який є ну цифр у "1", є удвічі глибші, ніж канавки, які ствопротилежним магнітному кодовому шару 5 і/або на рюють бінарну цифру "0". Так як бінарна цифра "0" боці стрічки 1, який є протилежним базовому шару може бути чітко відрізнена у порівнянні з ІМТ2, може бути накладений термозв'язуючий клей форматом, де бінарна цифра "0" характеризується або захисний шар 7, і він може бути реактивоваповною відсутністю магнітної характеристики, то ний під час операції виробництва паперу для ввезахисна стрічка 1 за винаходом може бути придення стрічки 1 у папір (не показано). наймні на 30% довше. Таким чином виготовлена стрічка 1 може бути Зрозуміло, що ви ще наведене втілення може вироблена на будь-якій паперовій фабриці за мати багато варіантів в межах винаходу. будь-яким способом виробництва, наприклад, при Наприклад, опорний шар 4 може бути відсутоперації введення стрічки 1 у папір. нім і магнітний кодовий шар 5 безпосередньо наУ випадку використання так званої "віконної кладений поверх друкованого шару 3 друкарської технології" (windows technology) перед друкуванфарби. ням термозв'язуючого клею або захисного шару 7 Альтернативно, функція опорного шару 4 мополіефірна бобіна (не показана) поліефірного баже бути виконана друкованим шаром 3 друкарсьзового шару може бути з'єднана з іншим поліефікої фарби, або опорний шар 4 може бути утворером. ний цілісно з друкованим шаром 3 друкарської Захисна стрічка 1 за винаходом має наступні фарби, в результаті чого шар 3 по суті отримає переваги. канавки у відповідності з наперед визначеною сиг 9 77748 10 нальною послідовністю, наприклад, за допомогою Магнітний кодовий шар 5 у вище наведеному роликового тиснення. втіленні забезпечує сигнальну послідовність шляЗахисний шар 6 також може бути відсутнім і хом модуляції товщини магнітного кодового шару. магнітний кодовий шар 5 безпосередньо покриваАле, магнітний кодовий шар 5 може бути кодовають, наприклад, термо-зв'язуючим клеєм або поний у будь-яким інший спосіб. Крім того, магнітний криваючим шаром 7. кодовий шар 5 може також бути забезпечений ІМТНа опорному шарі 4 утворюють різні тиснені форматом, і він не обмежується модульованими канавки за допомогою роликового тиснення, але товщинами. різні канавки можуть також бути утворені іншими Переважне втілення, наведене в описі винапристроями або способами, наприклад, відповідходу, є ілюстративним, а не обмежуючим, і винахід ним друкуючим пристроєм або способом. не обмежується деталями наведеними в описі і У вище наведеному втіленні опорний шар 4 і може бути модифікований в межах формули виназахисний шар 6 розміщені тільки у вільних зонах ходу. 36, які примикають до літер або цифр, або рукопиЗахисний засіб, переважно захисна стрічка (1) сних знаків 3а, але можливо, що опорний шар 4 для введення у документ, такий як банкнота, має і/або захисний шар 6 будуть мати достатню прозобазовий шару (2), переважно з прозорого поліефірість для розміщення поверх літер або цифр, або ру; перший шар, розміщений над базовий шаром рукописних знаків 3а. (2), який має негативні літери або цифри, або руУ вище наведеному втіленні літери або цифкописні знаки (3а), введені в нього, і магнітнийри, або рукописні знак 3а і магнітний кодовий шар кодовий шар (5), розміщений поверх першого ша5 розміщені поперемінно, але можливо, щоб літеру, так що є суміжним з негативними літерами або ри або цифри, або рукописні знаки 3а і магнітнийцифрами, або рукописними знаками (3а), який відкодовий шар 3, відповідно, були розміщені у будьрізняється тим, що перший шар є друкованим шаякий спосіб. ром (3) друкарської фарби. Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
