Пристрій для ефективної боротьби з ураганами

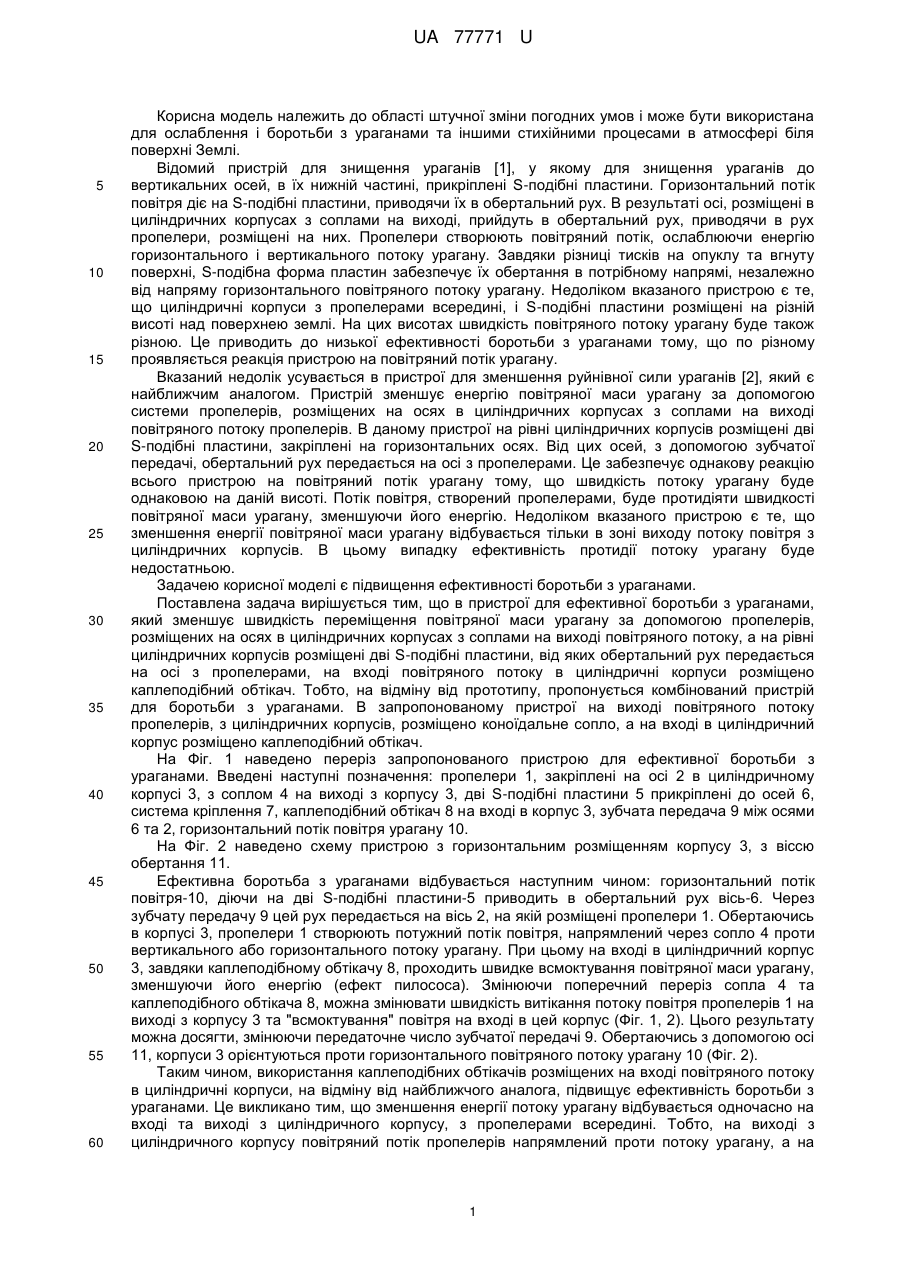

Реферат: UA 77771 U UA 77771 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], у якому для знищення ураганів до вертикальних осей, в їх нижній частині, прикріплені S-подібні пластини. Горизонтальний потік повітря діє на S-подібні пластини, приводячи їх в обертальний рух. В результаті осі, розміщені в циліндричних корпусах з соплами на виході, прийдуть в обертальний рух, приводячи в рух пропелери, розміщені на них. Пропелери створюють повітряний потік, ослаблюючи енергію горизонтального і вертикального потоку урагану. Завдяки різниці тисків на опуклу та вгнуту поверхні, S-подібна форма пластин забезпечує їх обертання в потрібному напрямі, незалежно від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є те, що циліндричні корпуси з пропелерами всередині, і S-подібні пластини розміщені на різній висоті над поверхнею землі. На цих висотах швидкість повітряного потоку урагану буде також різною. Це приводить до низької ефективності боротьби з ураганами тому, що по різному проявляється реакція пристрою на повітряний потік урагану. Вказаний недолік усувається в пристрої для зменшення руйнівної сили ураганів [2], який є найближчим аналогом. Пристрій зменшує енергію повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку пропелерів. В даному пристрої на рівні циліндричних корпусів розміщені дві S-подібні пластини, закріплені на горизонтальних осях. Від цих осей, з допомогою зубчатої передачі, обертальний рух передається на осі з пропелерами. Це забезпечує однакову реакцію всього пристрою на повітряний потік урагану тому, що швидкість потоку урагану буде однаковою на даній висоті. Потік повітря, створений пропелерами, буде протидіяти швидкості повітряної маси урагану, зменшуючи його енергію. Недоліком вказаного пристрою є те, що зменшення енергії повітряної маси урагану відбувається тільки в зоні виходу потоку повітря з циліндричних корпусів. В цьому випадку ефективність протидії потоку урагану буде недостатньою. Задачею корисної моделі є підвищення ефективності боротьби з ураганами. Поставлена задача вирішується тим, що в пристрої для ефективної боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою пропелерів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, на вході повітряного потоку в циліндричні корпуси розміщено каплеподібний обтікач. Тобто, на відміну від прототипу, пропонується комбінований пристрій для боротьби з ураганами. В запропонованому пристрої на виході повітряного потоку пропелерів, з циліндричних корпусів, розміщено коноїдальне сопло, а на вході в циліндричний корпус розміщено каплеподібний обтікач. На Фіг. 1 наведено переріз запропонованого пристрою для ефективної боротьби з ураганами. Введені наступні позначення: пропелери 1, закріплені на осі 2 в циліндричному корпусі 3, з соплом 4 на виході з корпусу 3, дві S-подібні пластини 5 прикріплені до осей 6, система кріплення 7, каплеподібний обтікач 8 на вході в корпус 3, зубчата передача 9 між осями 6 та 2, горизонтальний потік повітря урагану 10. На Фіг. 2 наведено схему пристрою з горизонтальним розміщенням корпусу 3, з віссю обертання 11. Ефективна боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря-10, діючи на дві S-подібні пластини-5 приводить в обертальний рух вісь-6. Через зубчату передачу 9 цей рух передається на вісь 2, на якій розміщені пропелери 1. Обертаючись в корпусі 3, пропелери 1 створюють потужний потік повітря, напрямлений через сопло 4 проти вертикального або горизонтального потоку урагану. При цьому на вході в циліндричний корпус 3, завдяки каплеподібному обтікачу 8, проходить швидке всмоктування повітряної маси урагану, зменшуючи його енергію (ефект пилососа). Змінюючи поперечний переріз сопла 4 та каплеподібного обтікача 8, можна змінювати швидкість витікання потоку повітря пропелерів 1 на виході з корпусу 3 та "всмоктування" повітря на вході в цей корпус (Фіг. 1, 2). Цього результату можна досягти, змінюючи передаточне число зубчатої передачі 9. Обертаючись з допомогою осі 11, корпуси 3 орієнтуються проти горизонтального повітряного потоку урагану 10 (Фіг. 2). Таким чином, використання каплеподібних обтікачів розміщених на вході повітряного потоку в циліндричні корпуси, на відміну від найближчого аналога, підвищує ефективність боротьби з ураганами. Це викликано тим, що зменшення енергії потоку урагану відбувається одночасно на вході та виході з циліндричного корпусу, з пропелерами всередині. Тобто, на виході з циліндричного корпусу повітряний потік пропелерів напрямлений проти потоку урагану, а на 1 UA 77771 U 5 10 вході в корпус проявляється ефект "пилососа". Швидке всмоктування повітряної маси урагану зменшує його горизонтальну та вертикальну енергію. Використання сукупності пристроїв, розміщених вертикально та горизонтально, дає можливість зменшувати енергію ураганів. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансових ресурсів та збереженню людського життя. Джерела інформації: 1. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка №201007235 від 11.06.2010 р.) 2. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789 від 12.09.2011 р. (Заявка № 201103797 від 29.03.2011 р.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи пропелерів, розміщених на осях в циліндричних корпусах, з соплами на виході повітряного потоку пропелерів, а на рівні циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з пропелерами, який відрізняється тим, що на вході повітряного потоку в циліндричні корпуси розміщено каплеподібний обтікач. 2 UA 77771 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
