Фільтрелемент для води з бактерицидними властивостями на основі срібла

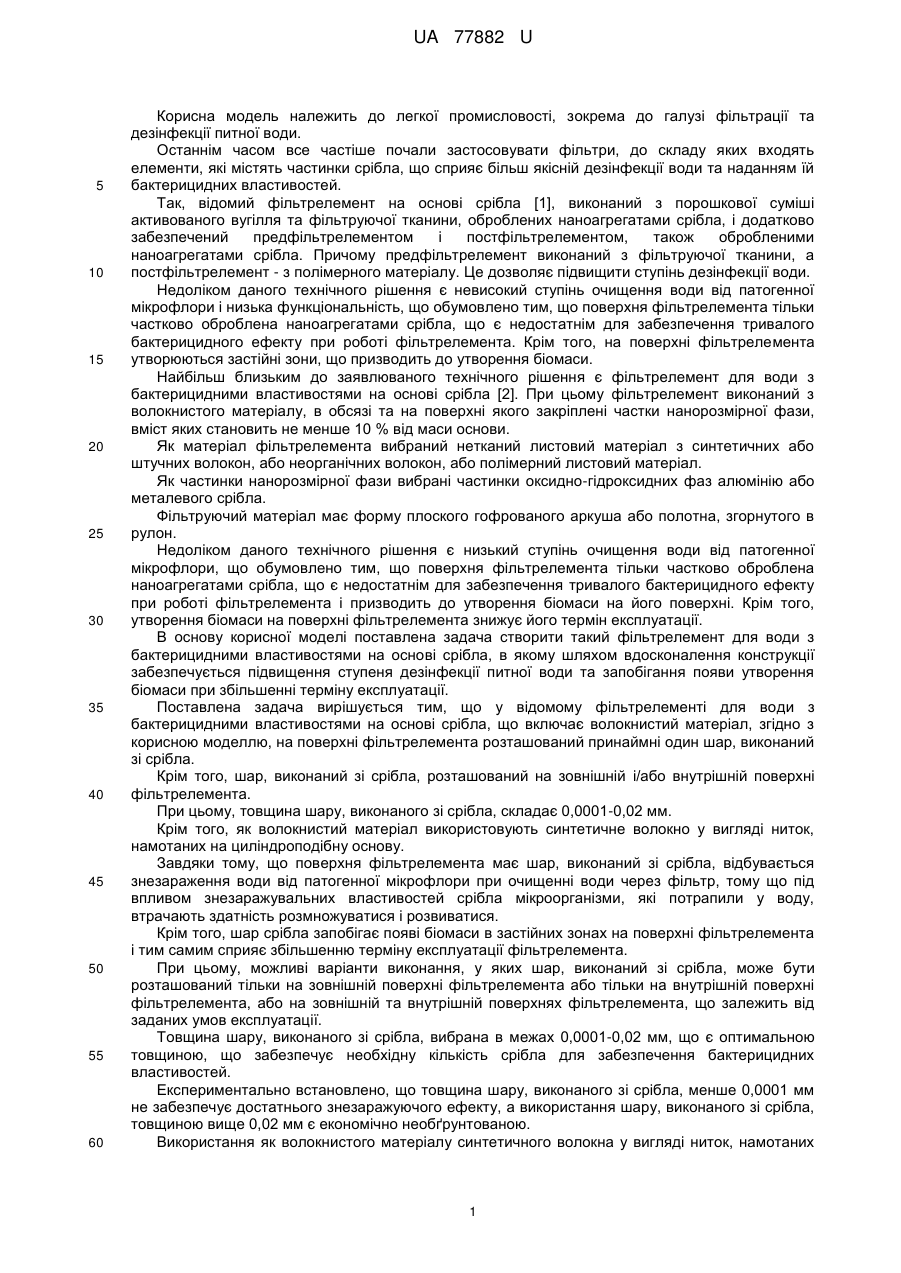

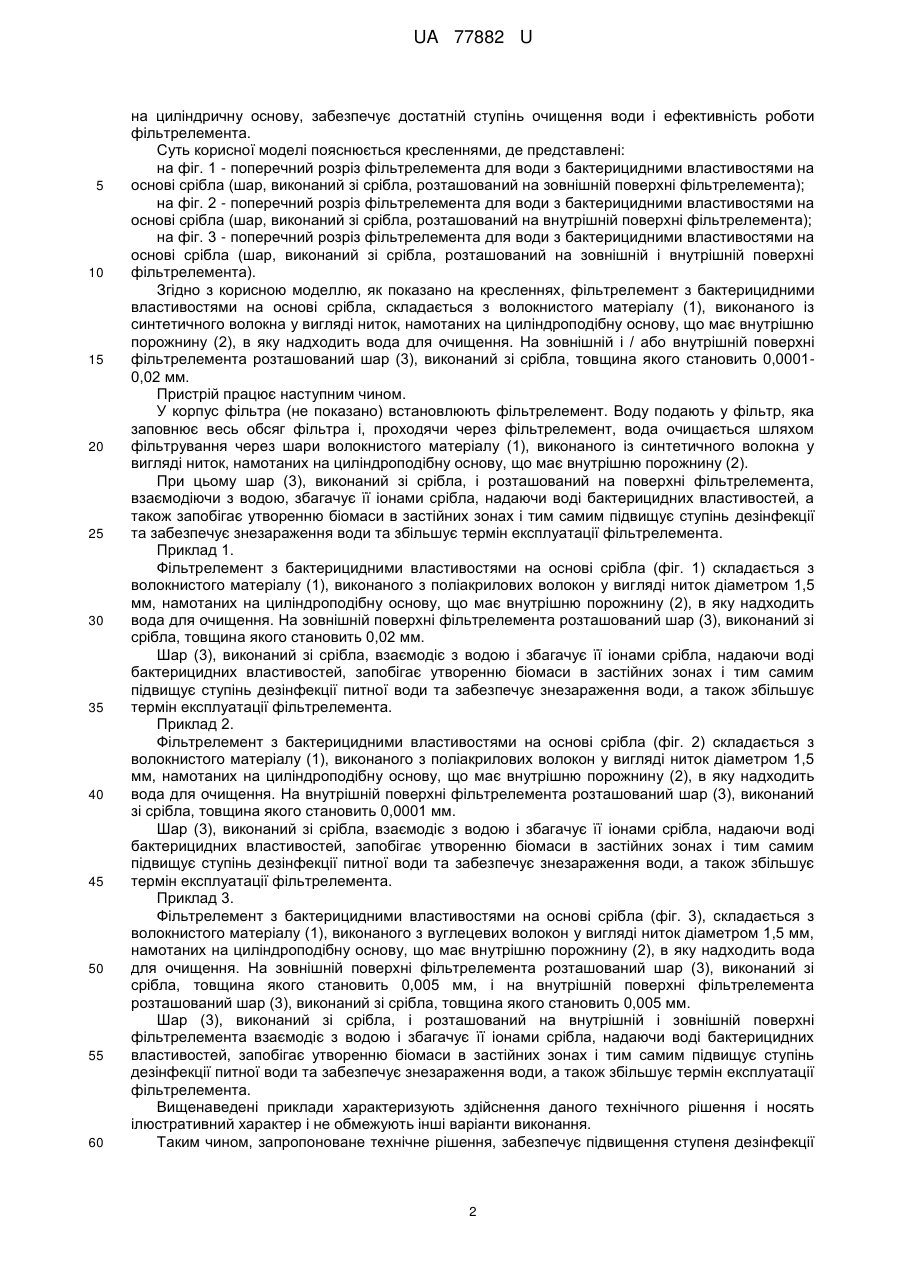

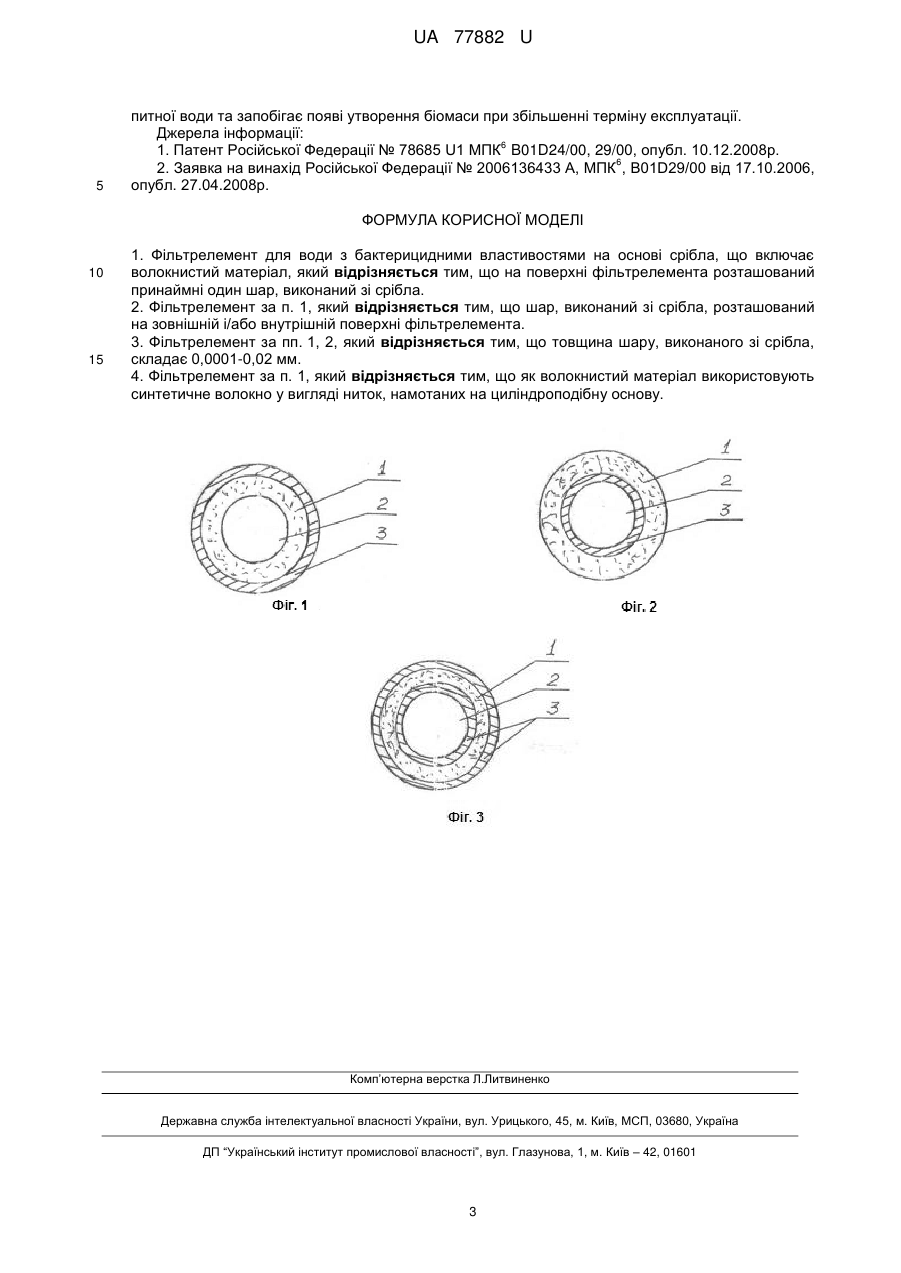

Реферат: Фільтрелемент для води з бактерицидними властивостями на основі срібла включає волокнистий матеріал. На поверхні фільтрелемента розташований принаймні один шар, виконаний зі срібла, розташований на зовнішній і/або внутрішній поверхні фільтрелемента, товщина шару, виконаного зі срібла, складає 0,0001-0,02 мм, як волокнистий матеріал використовують синтетичне волокно у вигляді ниток, намотаних на циліндроподібну основу. UA 77882 U (54) ФІЛЬТРЕЛЕМЕНТ ДЛЯ ВОДИ З БАКТЕРИЦИДНИМИ ВЛАСТИВОСТЯМИ НА ОСНОВІ СРІБЛА UA 77882 U UA 77882 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до легкої промисловості, зокрема до галузі фільтрації та дезінфекції питної води. Останнім часом все частіше почали застосовувати фільтри, до складу яких входять елементи, які містять частинки срібла, що сприяє більш якісній дезінфекції води та наданням їй бактерицидних властивостей. Так, відомий фільтрелемент на основі срібла [1], виконаний з порошкової суміші активованого вугілля та фільтруючої тканини, оброблених наноагрегатами срібла, і додатково забезпечений предфільтрелементом і постфільтрелементом, також обробленими наноагрегатами срібла. Причому предфільтрелемент виконаний з фільтруючої тканини, а постфільтрелемент - з полімерного матеріалу. Це дозволяє підвищити ступінь дезінфекції води. Недоліком даного технічного рішення є невисокий ступінь очищення води від патогенної мікрофлори і низька функціональність, що обумовлено тим, що поверхня фільтрелемента тільки частково оброблена наноагрегатами срібла, що є недостатнім для забезпечення тривалого бактерицидного ефекту при роботі фільтрелемента. Крім того, на поверхні фільтрелемента утворюються застійні зони, що призводить до утворення біомаси. Найбільш близьким до заявлюваного технічного рішення є фільтрелемент для води з бактерицидними властивостями на основі срібла [2]. При цьому фільтрелемент виконаний з волокнистого матеріалу, в обсязі та на поверхні якого закріплені частки нанорозмірної фази, вміст яких становить не менше 10 % від маси основи. Як матеріал фільтрелемента вибраний нетканий листовий матеріал з синтетичних або штучних волокон, або неорганічних волокон, або полімерний листовий матеріал. Як частинки нанорозмірної фази вибрані частинки оксидно-гідроксидних фаз алюмінію або металевого срібла. Фільтруючий матеріал має форму плоского гофрованого аркуша або полотна, згорнутого в рулон. Недоліком даного технічного рішення є низький ступінь очищення води від патогенної мікрофлори, що обумовлено тим, що поверхня фільтрелемента тільки частково оброблена наноагрегатами срібла, що є недостатнім для забезпечення тривалого бактерицидного ефекту при роботі фільтрелемента і призводить до утворення біомаси на його поверхні. Крім того, утворення біомаси на поверхні фільтрелемента знижує його термін експлуатації. В основу корисної моделі поставлена задача створити такий фільтрелемент для води з бактерицидними властивостями на основі срібла, в якому шляхом вдосконалення конструкції забезпечується підвищення ступеня дезінфекції питної води та запобігання появи утворення біомаси при збільшенні терміну експлуатації. Поставлена задача вирішується тим, що у відомому фільтрелементі для води з бактерицидними властивостями на основі срібла, що включає волокнистий матеріал, згідно з корисною моделлю, на поверхні фільтрелемента розташований принаймні один шар, виконаний зі срібла. Крім того, шар, виконаний зі срібла, розташований на зовнішній і/або внутрішній поверхні фільтрелемента. При цьому, товщина шару, виконаного зі срібла, складає 0,0001-0,02 мм. Крім того, як волокнистий матеріал використовують синтетичне волокно у вигляді ниток, намотаних на циліндроподібну основу. Завдяки тому, що поверхня фільтрелемента має шар, виконаний зі срібла, відбувається знезараження води від патогенної мікрофлори при очищенні води через фільтр, тому що під впливом знезаражувальних властивостей срібла мікроорганізми, які потрапили у воду, втрачають здатність розмножуватися і розвиватися. Крім того, шар срібла запобігає появі біомаси в застійних зонах на поверхні фільтрелемента і тим самим сприяє збільшенню терміну експлуатації фільтрелемента. При цьому, можливі варіанти виконання, у яких шар, виконаний зі срібла, може бути розташований тільки на зовнішній поверхні фільтрелемента або тільки на внутрішній поверхні фільтрелемента, або на зовнішній та внутрішній поверхнях фільтрелемента, що залежить від заданих умов експлуатації. Товщина шару, виконаного зі срібла, вибрана в межах 0,0001-0,02 мм, що є оптимальною товщиною, що забезпечує необхідну кількість срібла для забезпечення бактерицидних властивостей. Експериментально встановлено, що товщина шару, виконаного зі срібла, менше 0,0001 мм не забезпечує достатнього знезаражуючого ефекту, а використання шару, виконаного зі срібла, товщиною вище 0,02 мм є економічно необґрунтованою. Використання як волокнистого матеріалу синтетичного волокна у вигляді ниток, намотаних 1 UA 77882 U 5 10 15 20 25 30 35 40 45 50 55 60 на циліндричну основу, забезпечує достатній ступінь очищення води і ефективність роботи фільтрелемента. Суть корисної моделі пояснюється кресленнями, де представлені: на фіг. 1 - поперечний розріз фільтрелемента для води з бактерицидними властивостями на основі срібла (шар, виконаний зі срібла, розташований на зовнішній поверхні фільтрелемента); на фіг. 2 - поперечний розріз фільтрелемента для води з бактерицидними властивостями на основі срібла (шар, виконаний зі срібла, розташований на внутрішній поверхні фільтрелемента); на фіг. 3 - поперечний розріз фільтрелемента для води з бактерицидними властивостями на основі срібла (шар, виконаний зі срібла, розташований на зовнішній і внутрішній поверхні фільтрелемента). Згідно з корисною моделлю, як показано на кресленнях, фільтрелемент з бактерицидними властивостями на основі срібла, складається з волокнистого матеріалу (1), виконаного із синтетичного волокна у вигляді ниток, намотаних на циліндроподібну основу, що має внутрішню порожнину (2), в яку надходить вода для очищення. На зовнішній і / або внутрішній поверхні фільтрелемента розташований шар (3), виконаний зі срібла, товщина якого становить 0,00010,02 мм. Пристрій працює наступним чином. У корпус фільтра (не показано) встановлюють фільтрелемент. Воду подають у фільтр, яка заповнює весь обсяг фільтра і, проходячи через фільтрелемент, вода очищається шляхом фільтрування через шари волокнистого матеріалу (1), виконаного із синтетичного волокна у вигляді ниток, намотаних на циліндроподібну основу, що має внутрішню порожнину (2). При цьому шар (3), виконаний зі срібла, і розташований на поверхні фільтрелемента, взаємодіючи з водою, збагачує її іонами срібла, надаючи воді бактерицидних властивостей, а також запобігає утворенню біомаси в застійних зонах і тим самим підвищує ступінь дезінфекції та забезпечує знезараження води та збільшує термін експлуатації фільтрелемента. Приклад 1. Фільтрелемент з бактерицидними властивостями на основі срібла (фіг. 1) складається з волокнистого матеріалу (1), виконаного з поліакрилових волокон у вигляді ниток діаметром 1,5 мм, намотаних на циліндроподібну основу, що має внутрішню порожнину (2), в яку надходить вода для очищення. На зовнішній поверхні фільтрелемента розташований шар (3), виконаний зі срібла, товщина якого становить 0,02 мм. Шар (3), виконаний зі срібла, взаємодіє з водою і збагачує її іонами срібла, надаючи воді бактерицидних властивостей, запобігає утворенню біомаси в застійних зонах і тим самим підвищує ступінь дезінфекції питної води та забезпечує знезараження води, а також збільшує термін експлуатації фільтрелемента. Приклад 2. Фільтрелемент з бактерицидними властивостями на основі срібла (фіг. 2) складається з волокнистого матеріалу (1), виконаного з поліакрилових волокон у вигляді ниток діаметром 1,5 мм, намотаних на циліндроподібну основу, що має внутрішню порожнину (2), в яку надходить вода для очищення. На внутрішній поверхні фільтрелемента розташований шар (3), виконаний зі срібла, товщина якого становить 0,0001 мм. Шар (3), виконаний зі срібла, взаємодіє з водою і збагачує її іонами срібла, надаючи воді бактерицидних властивостей, запобігає утворенню біомаси в застійних зонах і тим самим підвищує ступінь дезінфекції питної води та забезпечує знезараження води, а також збільшує термін експлуатації фільтрелемента. Приклад 3. Фільтрелемент з бактерицидними властивостями на основі срібла (фіг. 3), складається з волокнистого матеріалу (1), виконаного з вуглецевих волокон у вигляді ниток діаметром 1,5 мм, намотаних на циліндроподібну основу, що має внутрішню порожнину (2), в яку надходить вода для очищення. На зовнішній поверхні фільтрелемента розташований шар (3), виконаний зі срібла, товщина якого становить 0,005 мм, і на внутрішній поверхні фільтрелемента розташований шар (3), виконаний зі срібла, товщина якого становить 0,005 мм. Шар (3), виконаний зі срібла, і розташований на внутрішній і зовнішній поверхні фільтрелемента взаємодіє з водою і збагачує її іонами срібла, надаючи воді бактерицидних властивостей, запобігає утворенню біомаси в застійних зонах і тим самим підвищує ступінь дезінфекції питної води та забезпечує знезараження води, а також збільшує термін експлуатації фільтрелемента. Вищенаведені приклади характеризують здійснення даного технічного рішення і носять ілюстративний характер і не обмежують інші варіанти виконання. Таким чином, запропоноване технічне рішення, забезпечує підвищення ступеня дезінфекції 2 UA 77882 U 5 питної води та запобігає появі утворення біомаси при збільшенні терміну експлуатації. Джерела інформації: 6 1. Патент Російської Федерації № 78685 U1 МПК B01D24/00, 29/00, опубл. 10.12.2008р. 6 2. Заявка на винахід Російської Федерації № 2006136433 А, МПК , B01D29/00 від 17.10.2006, опубл. 27.04.2008р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Фільтрелемент для води з бактерицидними властивостями на основі срібла, що включає волокнистий матеріал, який відрізняється тим, що на поверхні фільтрелемента розташований принаймні один шар, виконаний зі срібла. 2. Фільтрелемент за п. 1, який відрізняється тим, що шар, виконаний зі срібла, розташований на зовнішній і/або внутрішній поверхні фільтрелемента. 3. Фільтрелемент за пп. 1, 2, який відрізняється тим, що товщина шару, виконаного зі срібла, складає 0,0001-0,02 мм. 4. Фільтрелемент за п. 1, який відрізняється тим, що як волокнистий матеріал використовують синтетичне волокно у вигляді ниток, намотаних на циліндроподібну основу. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
