Присадибний вітроенергетичний комплекс омельченка в.я
Формула / Реферат

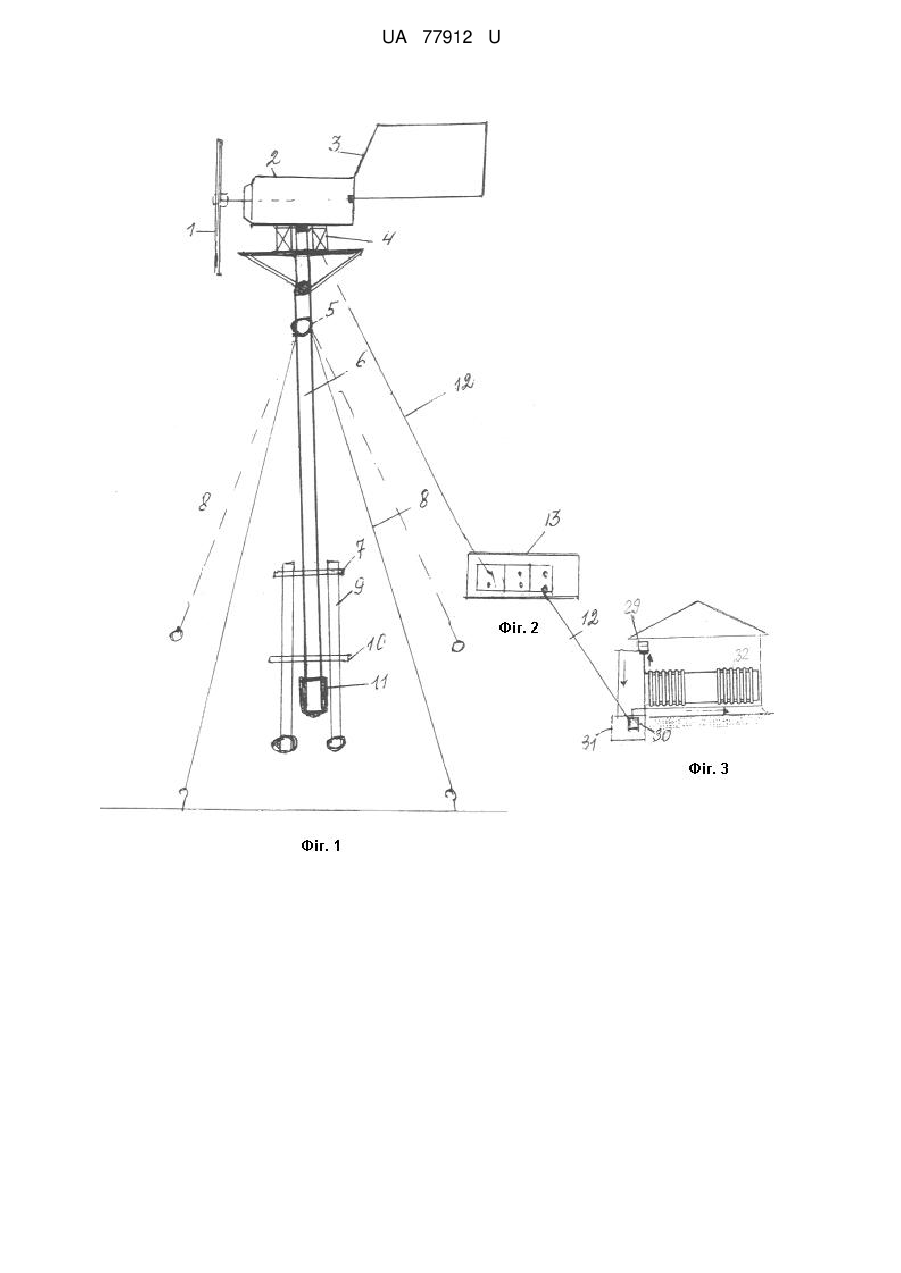

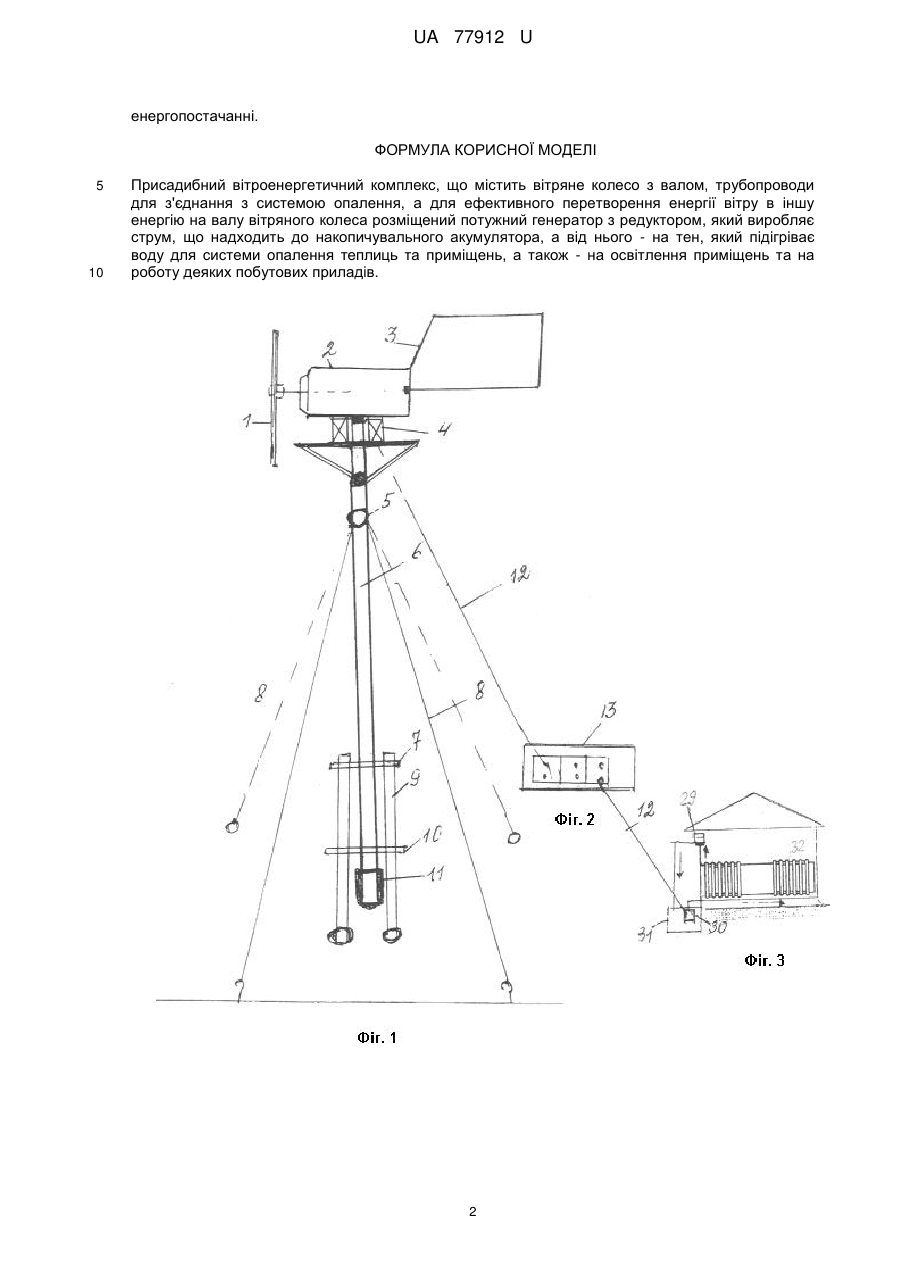

Присадибний вітроенергетичний комплекс, що містить вітряне колесо з валом, трубопроводи для з'єднання з системою опалення, а для ефективного перетворення енергії вітру в іншу енергію на валу вітряного колеса розміщений потужний генератор з редуктором, який виробляє струм, що надходить до накопичувального акумулятора, а від нього - на тен, який підігріває воду для системи опалення теплиць та приміщень, а також - на освітлення приміщень та на роботу деяких побутових приладів.
Текст

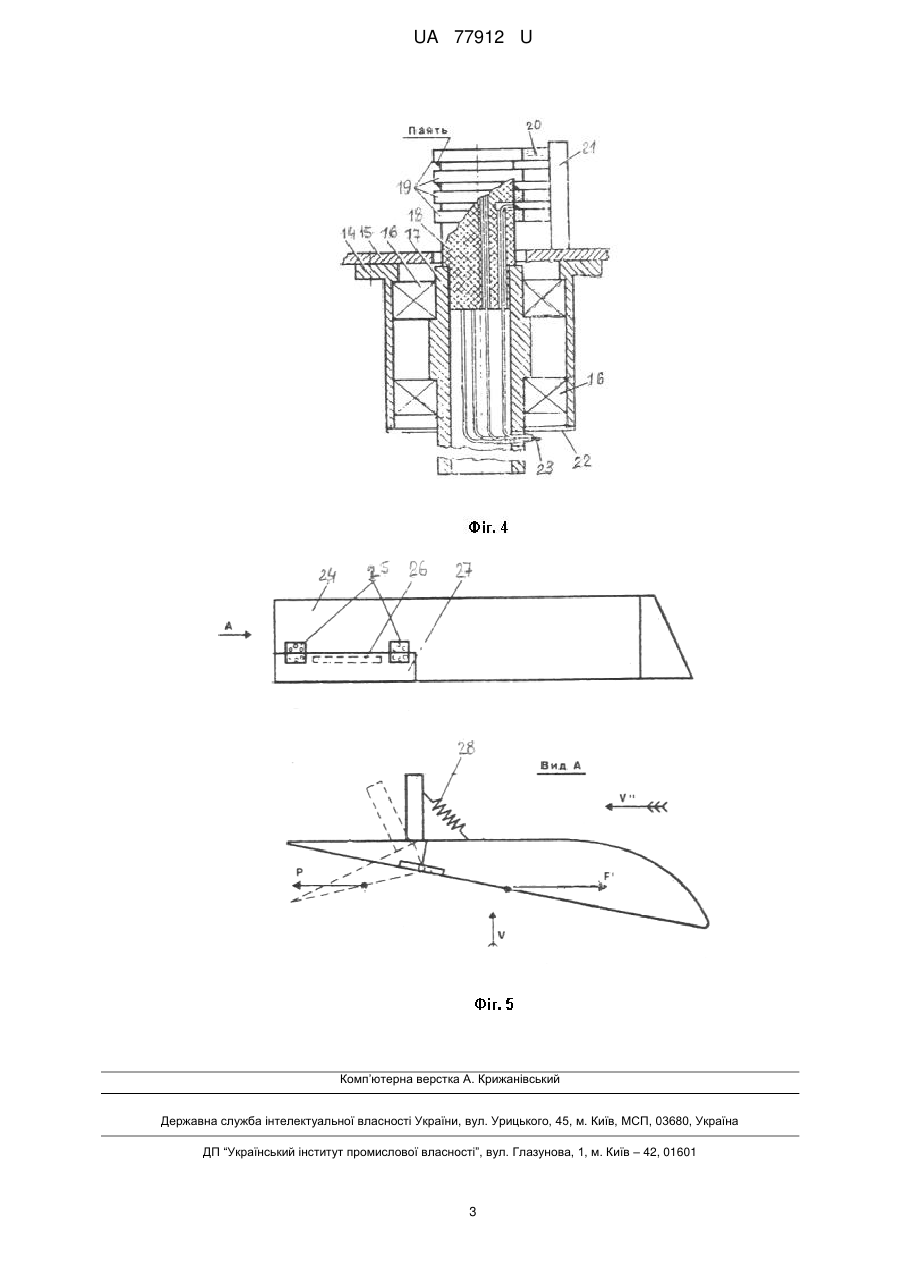

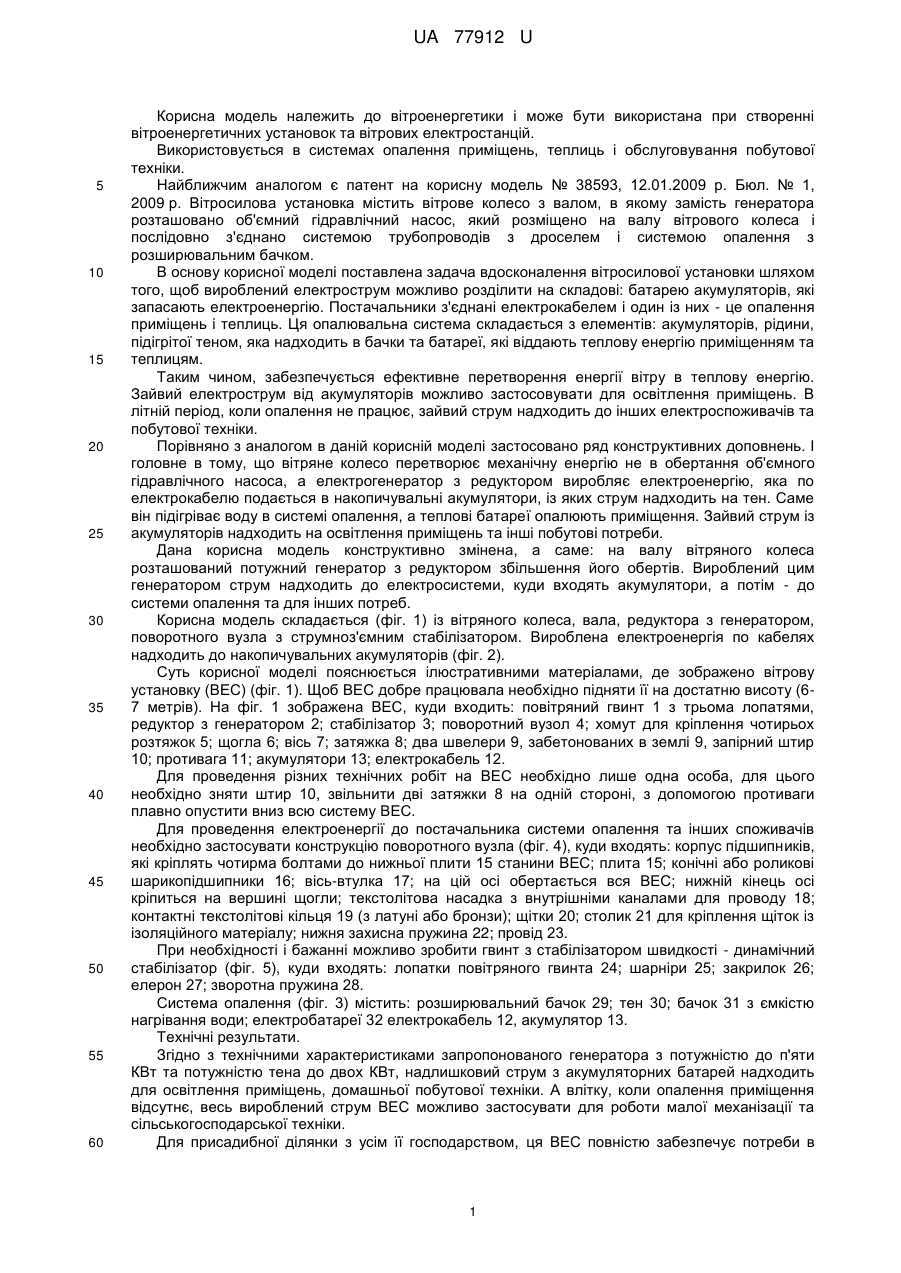

Реферат: UA 77912 U UA 77912 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вітроенергетики і може бути використана при створенні вітроенергетичних установок та вітрових електростанцій. Використовується в системах опалення приміщень, теплиць і обслуговування побутової техніки. Найближчим аналогом є патент на корисну модель № 38593, 12.01.2009 р. Бюл. № 1, 2009 р. Вітросилова установка містить вітрове колесо з валом, в якому замість генератора розташовано об'ємний гідравлічний насос, який розміщено на валу вітрового колеса і послідовно з'єднано системою трубопроводів з дроселем і системою опалення з розширювальним бачком. В основу корисної моделі поставлена задача вдосконалення вітросилової установки шляхом того, щоб вироблений електрострум можливо розділити на складові: батарею акумуляторів, які запасають електроенергію. Постачальники з'єднані електрокабелем і один із них - це опалення приміщень і теплиць. Ця опалювальна система складається з елементів: акумуляторів, рідини, підігрітої теном, яка надходить в бачки та батареї, які віддають теплову енергію приміщенням та теплицям. Таким чином, забезпечується ефективне перетворення енергії вітру в теплову енергію. Зайвий електрострум від акумуляторів можливо застосовувати для освітлення приміщень. В літній період, коли опалення не працює, зайвий струм надходить до інших електроспоживачів та побутової техніки. Порівняно з аналогом в даній корисній моделі застосовано ряд конструктивних доповнень. І головне в тому, що вітряне колесо перетворює механічну енергію не в обертання об'ємного гідравлічного насоса, а електрогенератор з редуктором виробляє електроенергію, яка по електрокабелю подається в накопичувальні акумулятори, із яких струм надходить на тен. Саме він підігріває воду в системі опалення, а теплові батареї опалюють приміщення. Зайвий струм із акумуляторів надходить на освітлення приміщень та інші побутові потреби. Дана корисна модель конструктивно змінена, а саме: на валу вітряного колеса розташований потужний генератор з редуктором збільшення його обертів. Вироблений цим генератором струм надходить до електросистеми, куди входять акумулятори, а потім - до системи опалення та для інших потреб. Корисна модель складається (фіг. 1) із вітряного колеса, вала, редуктора з генератором, поворотного вузла з струмноз'ємним стабілізатором. Вироблена електроенергія по кабелях надходить до накопичувальних акумуляторів (фіг. 2). Суть корисної моделі пояснюється ілюстративними матеріалами, де зображено вітрову установку (ВЕС) (фіг. 1). Щоб ВЕС добре працювала необхідно підняти її на достатню висоту (67 метрів). На фіг. 1 зображена ВЕС, куди входить: повітряний гвинт 1 з трьома лопатями, редуктор з генератором 2; стабілізатор 3; поворотний вузол 4; хомут для кріплення чотирьох розтяжок 5; щогла 6; вісь 7; затяжка 8; два швелери 9, забетонованих в землі 9, запірний штир 10; противага 11; акумулятори 13; електрокабель 12. Для проведення різних технічних робіт на ВЕС необхідно лише одна особа, для цього необхідно зняти штир 10, звільнити дві затяжки 8 на одній стороні, з допомогою противаги плавно опустити вниз всю систему ВЕС. Для проведення електроенергії до постачальника системи опалення та інших споживачів необхідно застосувати конструкцію поворотного вузла (фіг. 4), куди входять: корпус підшипників, які кріплять чотирма болтами до нижньої плити 15 станини ВЕС; плита 15; конічні або роликові шарикопідшипники 16; вісь-втулка 17; на цій осі обертається вся ВЕС; нижній кінець осі кріпиться на вершині щогли; текстолітова насадка з внутрішніми каналами для проводу 18; контактні текстолітові кільця 19 (з латуні або бронзи); щітки 20; столик 21 для кріплення щіток із ізоляційного матеріалу; нижня захисна пружина 22; провід 23. При необхідності і бажанні можливо зробити гвинт з стабілізатором швидкості - динамічний стабілізатор (фіг. 5), куди входять: лопатки повітряного гвинта 24; шарніри 25; закрилок 26; елерон 27; зворотна пружина 28. Система опалення (фіг. 3) містить: розширювальний бачок 29; тен 30; бачок 31 з ємкістю нагрівання води; електробатареї 32 електрокабель 12, акумулятор 13. Технічні результати. Згідно з технічними характеристиками запропонованого генератора з потужністю до п'яти КВт та потужністю тена до двох КВт, надлишковий струм з акумуляторних батарей надходить для освітлення приміщень, домашньої побутової техніки. А влітку, коли опалення приміщення відсутнє, весь вироблений струм ВЕС можливо застосувати для роботи малої механізації та сільськогосподарської техніки. Для присадибної ділянки з усім її господарством, ця ВЕС повністю забезпечує потреби в 1 UA 77912 U енергопостачанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Присадибний вітроенергетичний комплекс, що містить вітряне колесо з валом, трубопроводи для з'єднання з системою опалення, а для ефективного перетворення енергії вітру в іншу енергію на валу вітряного колеса розміщений потужний генератор з редуктором, який виробляє струм, що надходить до накопичувального акумулятора, а від нього - на тен, який підігріває воду для системи опалення теплиць та приміщень, а також - на освітлення приміщень та на роботу деяких побутових приладів. 2 UA 77912 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFarm-house wind power complex of v. omelchenko
Автори англійськоюOmelchenko Volodymyr Yakovych
Назва патенту російськоюПриусадебный ветроэнергетический комплекс омельченко в.я
Автори російськоюОмельченко Владимир Яковлевич
МПК / Мітки
МПК: F03D 5/00
Мітки: омельченка, в.я, комплекс, вітроенергетичний, присадибний
