Вітроенергетична установка з покращеними пусковими параметрами

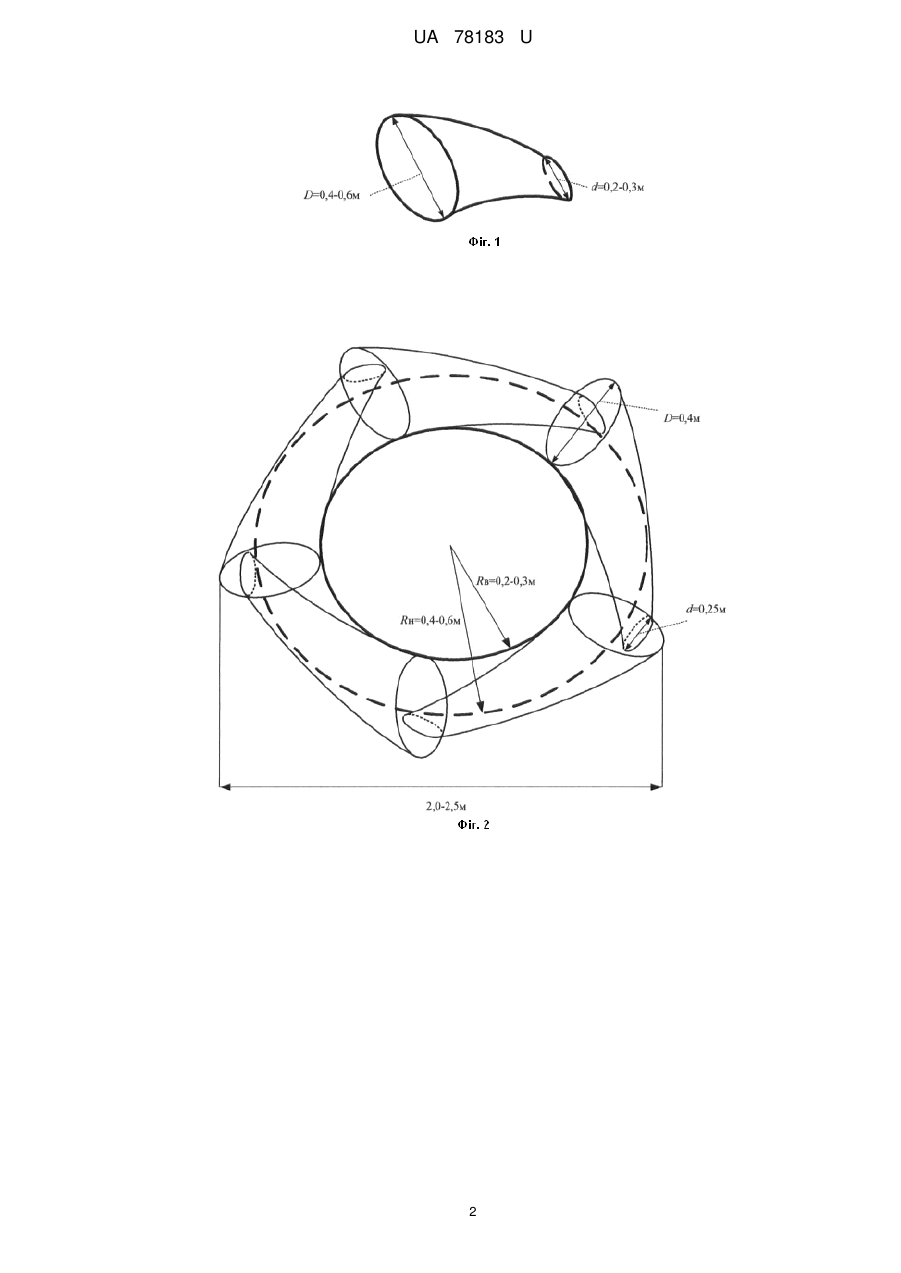

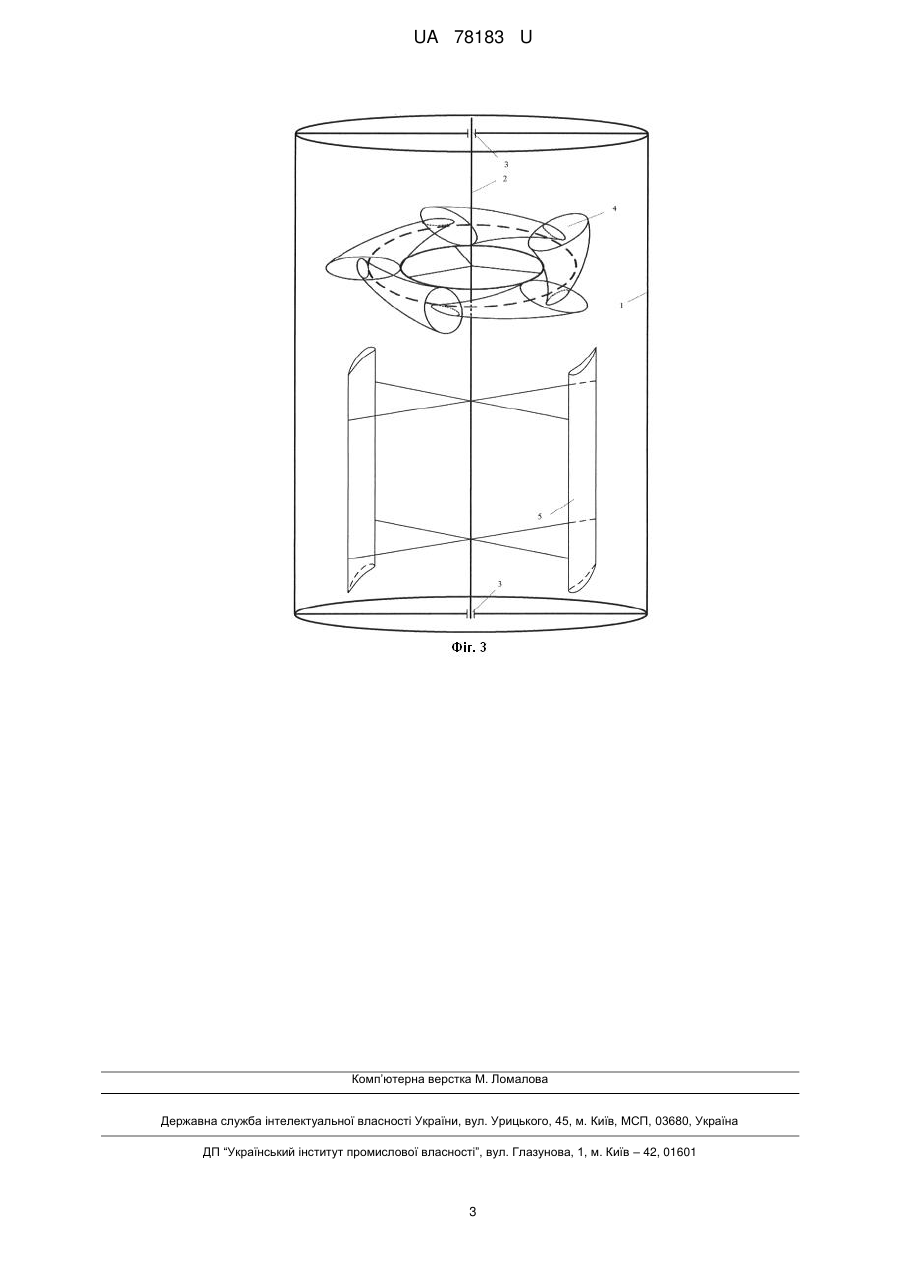

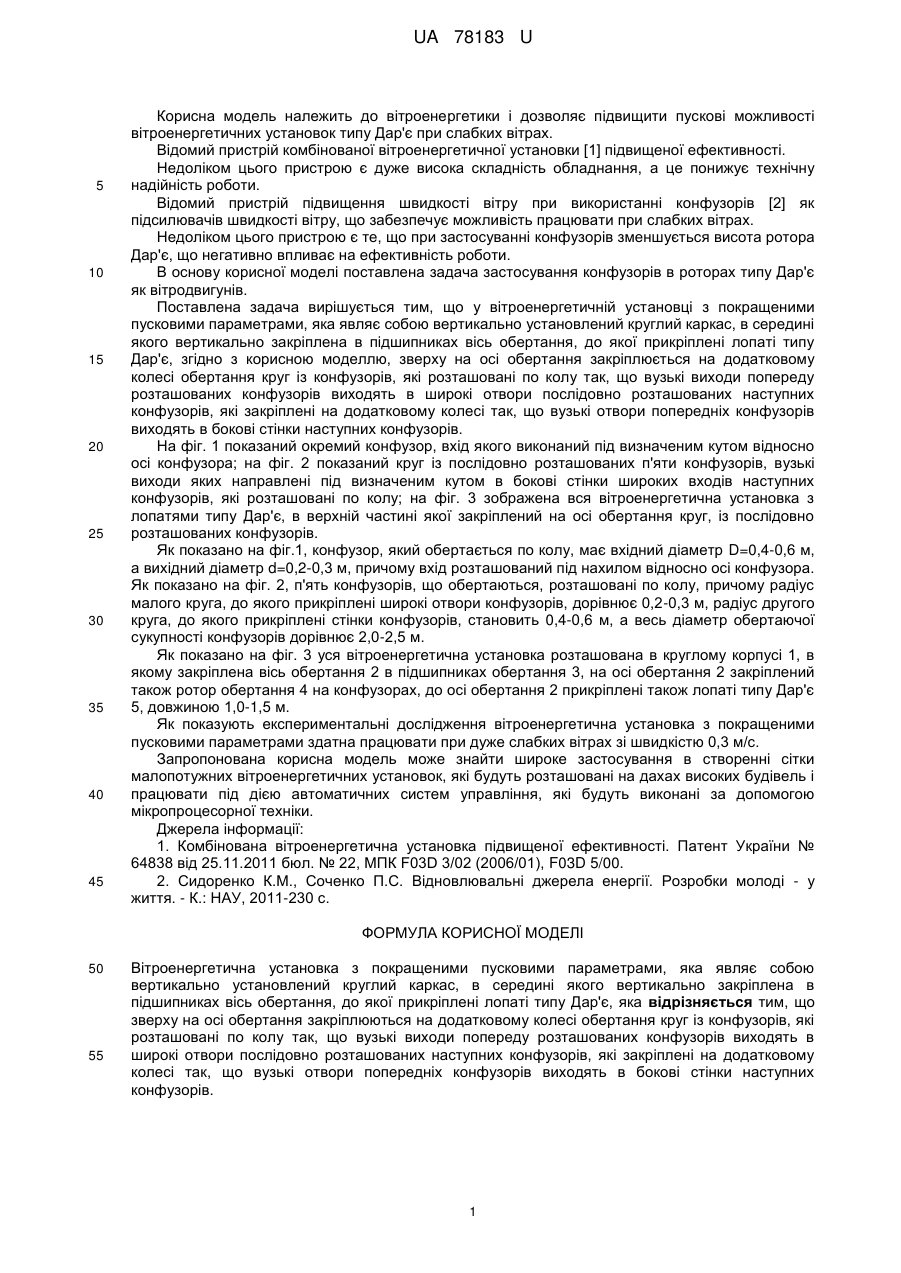

Реферат: Вітроенергетична установка з покращеними пусковими параметрами, яка являє собою вертикально установлений круглий каркас, в середині якого вертикально закріплена в підшипниках вісь обертання, до якої прикріплені лопаті типу Дар'є. Зверху на осі обертання закріплюються на додатковому колесі обертання круг із конфузорів, які розташовані по колу так, що вузькі виходи попереду розташованих конфузорів виходять в широкі отвори послідовно розташованих наступних конфузорів, які закріплені на додатковому колесі так, що вузькі отвори попередніх конфузорів виходять в бокові стінки наступних конфузорів. UA 78183 U (54) ВІТРОЕНЕРГЕТИЧНА УСТАНОВКА З ПОКРАЩЕНИМИ ПУСКОВИМИ ПАРАМЕТРАМИ UA 78183 U UA 78183 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вітроенергетики і дозволяє підвищити пускові можливості вітроенергетичних установок типу Дар'є при слабких вітрах. Відомий пристрій комбінованої вітроенергетичної установки [1] підвищеної ефективності. Недоліком цього пристрою є дуже висока складність обладнання, а це понижує технічну надійність роботи. Відомий пристрій підвищення швидкості вітру при використанні конфузорів [2] як підсилювачів швидкості вітру, що забезпечує можливість працювати при слабких вітрах. Недоліком цього пристрою є те, що при застосуванні конфузорів зменшується висота ротора Дар'є, що негативно впливає на ефективність роботи. В основу корисної моделі поставлена задача застосування конфузорів в роторах типу Дар'є як вітродвигунів. Поставлена задача вирішується тим, що у вітроенергетичній установці з покращеними пусковими параметрами, яка являє собою вертикально установлений круглий каркас, в середині якого вертикально закріплена в підшипниках вісь обертання, до якої прикріплені лопаті типу Дар'є, згідно з корисною моделлю, зверху на осі обертання закріплюється на додатковому колесі обертання круг із конфузорів, які розташовані по колу так, що вузькі виходи попереду розташованих конфузорів виходять в широкі отвори послідовно розташованих наступних конфузорів, які закріплені на додатковому колесі так, що вузькі отвори попередніх конфузорів виходять в бокові стінки наступних конфузорів. На фіг. 1 показаний окремий конфузор, вхід якого виконаний під визначеним кутом відносно осі конфузора; на фіг. 2 показаний круг із послідовно розташованих п'яти конфузорів, вузькі виходи яких направлені під визначеним кутом в бокові стінки широких входів наступних конфузорів, які розташовані по колу; на фіг. 3 зображена вся вітроенергетична установка з лопатями типу Дар'є, в верхній частині якої закріплений на осі обертання круг, із послідовно розташованих конфузорів. Як показано на фіг.1, конфузор, який обертається по колу, має вхідний діаметр D=0,4-0,6 м, а вихідний діаметр d=0,2-0,3 м, причому вхід розташований під нахилом відносно осі конфузора. Як показано на фіг. 2, п'ять конфузорів, що обертаються, розташовані по колу, причому радіус малого круга, до якого прикріплені широкі отвори конфузорів, дорівнює 0,2-0,3 м, радіус другого круга, до якого прикріплені стінки конфузорів, становить 0,4-0,6 м, а весь діаметр обертаючої сукупності конфузорів дорівнює 2,0-2,5 м. Як показано на фіг. 3 уся вітроенергетична установка розташована в круглому корпусі 1, в якому закріплена вісь обертання 2 в підшипниках обертання 3, на осі обертання 2 закріплений також ротор обертання 4 на конфузорах, до осі обертання 2 прикріплені також лопаті типу Дар'є 5, довжиною 1,0-1,5 м. Як показують експериментальні дослідження вітроенергетична установка з покращеними пусковими параметрами здатна працювати при дуже слабких вітрах зі швидкістю 0,3 м/с. Запропонована корисна модель може знайти широке застосування в створенні сітки малопотужних вітроенергетичних установок, які будуть розташовані на дахах високих будівель і працювати під дією автоматичних систем управління, які будуть виконані за допомогою мікропроцесорної техніки. Джерела інформації: 1. Комбінована вітроенергетична установка підвищеної ефективності. Патент України № 64838 від 25.11.2011 бюл. № 22, МПК F03D 3/02 (2006/01), F03D 5/00. 2. Сидоренко К.М., Соченко П.С. Відновлювальні джерела енергії. Розробки молоді - у життя. - К.: НАУ, 2011-230 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Вітроенергетична установка з покращеними пусковими параметрами, яка являє собою вертикально установлений круглий каркас, в середині якого вертикально закріплена в підшипниках вісь обертання, до якої прикріплені лопаті типу Дар'є, яка відрізняється тим, що зверху на осі обертання закріплюються на додатковому колесі обертання круг із конфузорів, які розташовані по колу так, що вузькі виходи попереду розташованих конфузорів виходять в широкі отвори послідовно розташованих наступних конфузорів, які закріплені на додатковому колесі так, що вузькі отвори попередніх конфузорів виходять в бокові стінки наступних конфузорів. 1 UA 78183 U 2 UA 78183 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
