Спосіб дозування подачі шихтових матеріалів у доменну піч

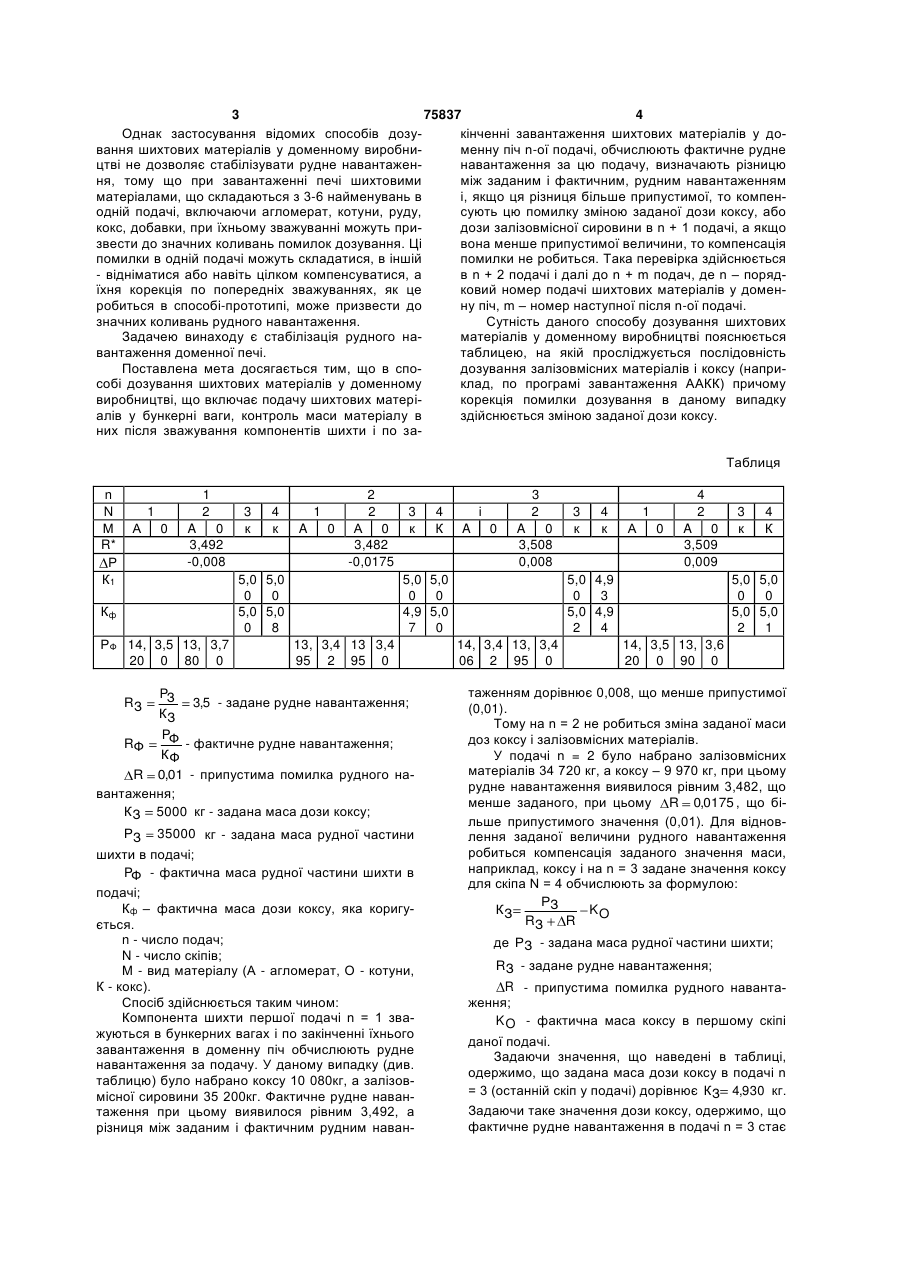

Спосіб дозування подачі шихтових матеріалів у доменну піч, що включає подачу шихтових матеріалів у бункерні ваги та їх зважування, контроль маси матеріалу в них, корекцію можливих помилок дозування компонентів шихти при наборі матеріалу наступної дози подачі шихтових матеріалів в дані бункерні ваги, який відрізняється тим, що після зважування по закінченні завантаження в доменну піч шихтових матеріалів n-ої подачі обчислюють фактичне рудне навантаження і визначають різницю між заданим і фактичним рудним навантаженням, і якщо вона більше припустимої величини, то компенсують цю помилку зміною заданої дози коксу або дози залізовмісної сировини в n+1 подачі, а якщо помилка менше припустимої величини, то компенсацію помилки не виконують й аналогічну перевірку здійснюють в n+2 подачі і так далі до n+m подачі, де n - порядковий номер подачі шихтових матеріалів в доменну піч, m - номер наступної після n-ої подачі. UA (21) 20041210251 (22) 13.12.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Клоцман Юхим Якович, Гріншпун Вадим Федорович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ НАУКОВО-ВИРОБНИЧА ФІРМА "АСОЦІАЦІЯ "МЕТРИДОЗА" (56) SU, 1 601 128, A1, 23.10.1990 SU, 1 826 530, A1, 10.02.1996 UA, 17 666, A, 20.05.1997 UA, 39 596, A, 15.06.2001 UA, 58 728, A, 15.08.2003 UA, 11 590, U, 16.01.2006 RU, 2 002 808, C1, 15.11.1993 RU, 2 165 982, C1, 27.04.2001 DE, 2 126 605, A, 07.12.1972 EP, 0 488 318, B1, 05.02.1997 US, 4 395 179, A, 26.07.1983 JP, 60-043415, A, 08.03.1985 JP, 62-260010, A, 12.11.1987 JP, 04-198412, A, 17.07.1992 C2 2 (19) 1 3 75837 4 Однак застосування відомих способів дозукінченні завантаження шихтових матеріалів у довання шихтових матеріалів у доменному виробнименну піч n-ої подачі, обчислюють фактичне рудне цтві не дозволяє стабілізувати рудне навантаженнавантаження за цю подачу, визначають різницю ня, тому що при завантаженні печі шихтовими між заданим і фактичним, рудним навантаженням матеріалами, що складаються з 3-6 найменувань в і, якщо ця різниця більше припустимої, то компенодній подачі, включаючи агломерат, котуни, руду, сують цю помилку зміною заданої дози коксу, або кокс, добавки, при їхньому зважуванні можуть придози залізовмісної сировини в n + 1 подачі, а якщо звести до значних коливань помилок дозування. Ці вона менше припустимої величини, то компенсація помилки в одній подачі можуть складатися, в іншій помилки не робиться. Така перевірка здійснюється - відніматися або навіть цілком компенсуватися, а в n + 2 подачі і далі до n + m подач, де n – порядїхня корекція по попередніх зважуваннях, як це ковий номер подачі шихтових матеріалів у доменробиться в способі-прототипі, може призвести до ну піч, m – номер наступної після n-ої подачі. значних коливань рудного навантаження. Сутність даного способу дозування шихтових Задачею винаходу є стабілізація рудного наматеріалів у доменному виробництві пояснюється вантаження доменної печі. таблицею, на якій просліджується послідовність Поставлена мета досягається тим, що в сподозування залізовмісних матеріалів і коксу (наприсобі дозування шихтових матеріалів у доменному клад, по програмі завантаження ААКК) причому виробництві, що включає подачу шихтових матерікорекція помилки дозування в даному випадку алів у бункерні ваги, контроль маси матеріалу в здійснюється зміною заданої дози коксу. них після зважування компонентів шихти і по заТаблиця n N М R* Р К1 1 2 1 А 0 A 0 3,492 -0,008 3 к 4 к 2 2 1 A 0 А 0 3,482 -0,0175 5,0 5,0 0 0 5,0 5,0 0 8 Кф РФ 14, 3,5 13, 3,7 20 0 80 0 3 к 3 2 і A 0 A 0 3,508 0,008 5,0 5,0 0 0 4,9 5,0 7 0 13, 3,4 13 3,4 95 2 95 0 PЗ 3,5 - задане рудне навантаження; КЗ PФ - фактичне рудне навантаження; RФ КФ R 0,01 - припустима помилка рудного навантаження; К З 5000 кг - задана маса дози коксу; RЗ РЗ 4 К 35000 кг - задана маса рудної частини шихти в подачі; PФ - фактична маса рудної частини шихти в подачі; Кф – фактична маса дози коксу, яка коригується. n - число подач; N - число скіпів; М - вид матеріалу (А - агломерат, О - котуни, К - кокс). Спосіб здійснюється таким чином: Компонента шихти першої подачі n = 1 зважуються в бункерних вагах і по закінченні їхнього завантаження в доменну піч обчислюють рудне навантаження за подачу. У даному випадку (див. таблицю) було набрано коксу 10 080кг, а залізовмісної сировини 35 200кг. Фактичне рудне навантаження при цьому виявилося рівним 3,492, а різниця між заданим і фактичним рудним наван 3 к 4 к 4 2 1 А 0 A 0 3,509 0,009 5,0 4,9 0 3 5,0 4,9 2 4 14, 3,4 13, 3,4 06 2 95 0 3 к 4 К 5,0 5,0 0 0 5,0 5,0 2 1 14, 3,5 13, 3,6 20 0 90 0 таженням дорівнює 0,008, що менше припустимої (0,01). Тому на n = 2 не робиться зміна заданої маси доз коксу і залізовмісних матеріалів. У подачі n = 2 було набрано залізовмісних матеріалів 34 720 кг, а коксу – 9 970 кг, при цьому рудне навантаження виявилося рівним 3,482, що менше заданого, при цьому R 0,0175 , що більше припустимого значення (0,01). Для відновлення заданої величини рудного навантаження робиться компенсація заданого значення маси, наприклад, коксу і на n = 3 задане значення коксу для скіпа N = 4 обчислюють за формулою: РЗ КЗ KO RЗ R де РЗ - задана маса рудної частини шихти; RЗ - задане рудне навантаження; R - припустима помилка рудного навантаження; K O - фактична маса коксу в першому скіпі даної подачі. Задаючи значення, що наведені в таблиці, одержимо, що задана маса дози коксу в подачі n = 3 (останній скіп у подачі) дорівнює К З 4,930 кг. Задаючи таке значення дози коксу, одержимо, що фактичне рудне навантаження в подачі n = 3 стає 5 75837 6 1. Праздников А. В., Клоцман Е. Я., Головко рівним 3,508, тобто R 0,008 , що не перевищує В. И. Системы шихтоподачи в доменном произприпустимої помилки. водстве. - M.: Металлургия. 1980, с. 171. Описана процедура повторюється надалі в n 2. Половченко И. Г., Гельфайд В. И., Давац + m подачах. Таким чином, використання даного Ю. Н., Клоцман Е. Я. -«Металлургическое машиспособу дозування шихтових матеріалів у доменностроение». M., НИИинформтяжмаш, вып.8, ному виробництві дозволяє стабілізувати рудне 1965, с. 61-63, навантаження й уникнути корекції кожної дози як 3. Вольперт М. Я., Френкель М. М. Управлекоксу, так і залізовмісної сировини, тому що в ние дозированием доменной шихты. Тематичесцьому випадку може значно відрізнятися маса кий отраслевой сборник, №7. - M.: Металлургия. однієї подачі від іншої, що негативно позначиться 1978, с.38. ПРОТОТИП. на ході доменної печі. Джерела інформації Комп’ютерна верстка М.Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
